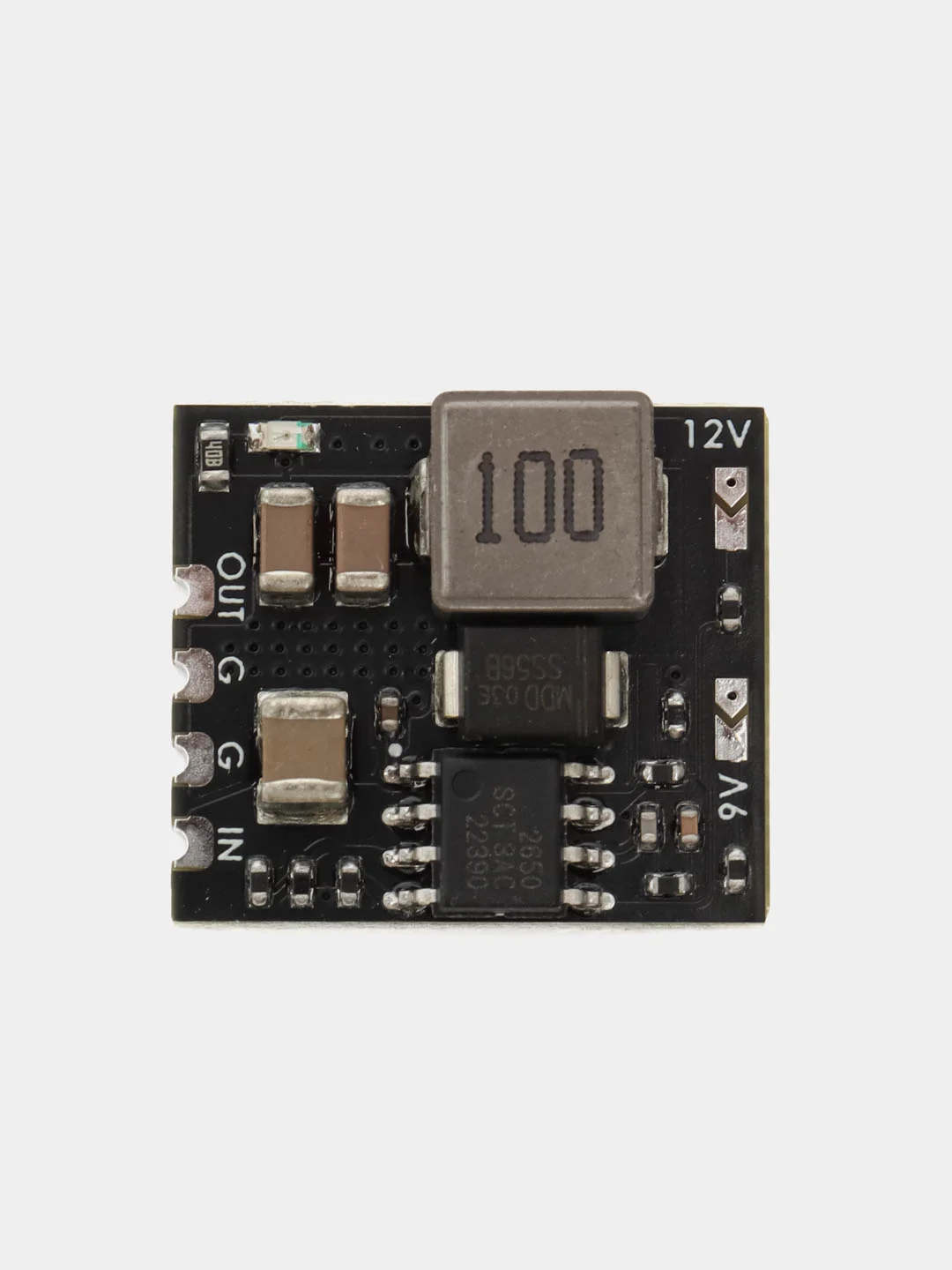

MICRO BEC 6-60V TO 5V/9V/12V-ADJ
Описание и Характеристики: Широкодиапазонный Регулятор Напряжения

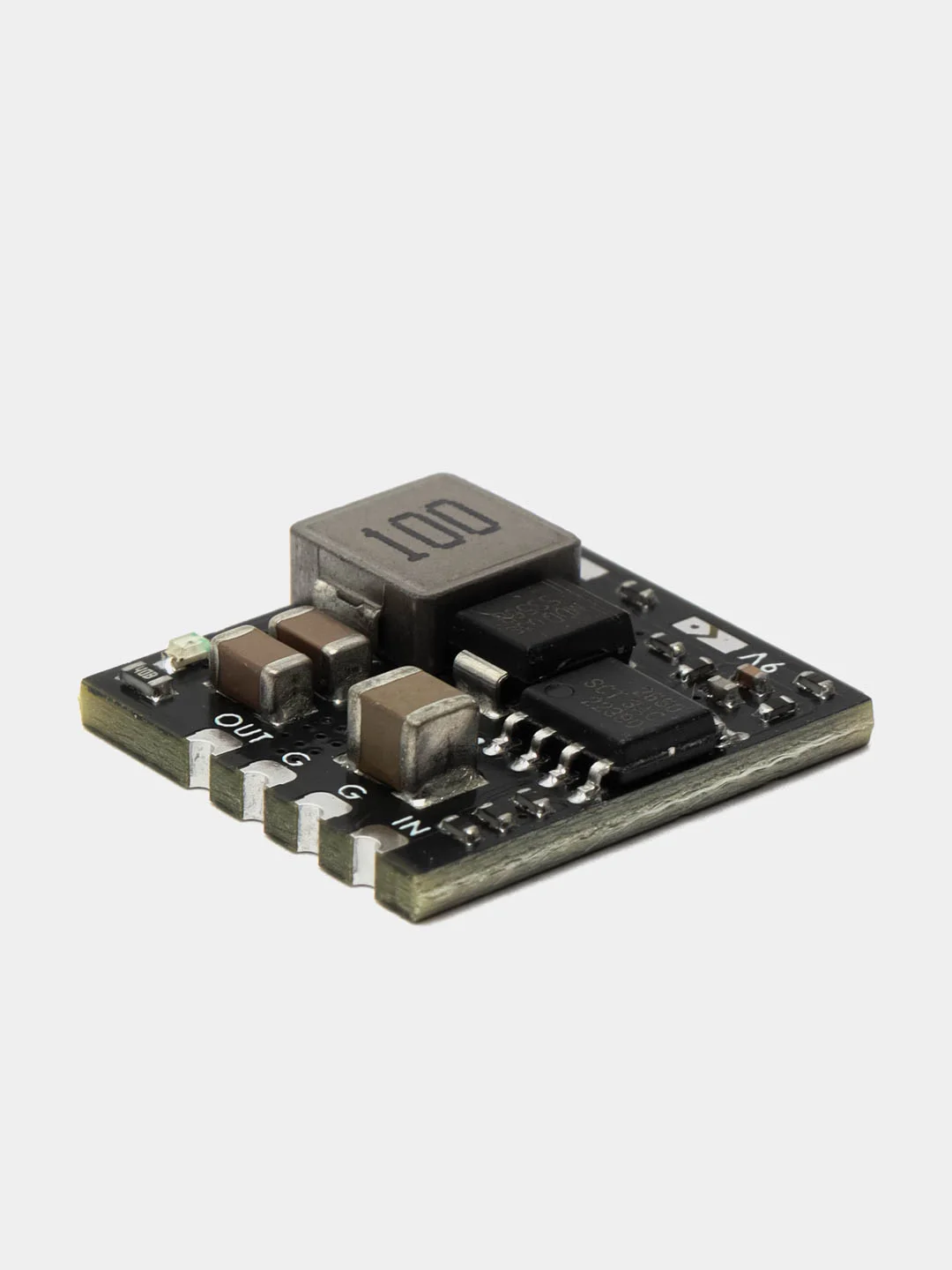

Из-за нехватки микросхем, микросхема регулятора напряжения заменена на вариант в корпусе SOP-8. Печатная плата увеличена на 1 мм в ширину. Производительность идентична предыдущей версии.
Основные характеристики:
- Широкий диапазон входного напряжения: 6В до 60В
- Напряжение запуска: ≥6.7В
- Регулируемое выходное напряжение: 5В, 9В или 12В (по умолчанию 5В)
- Максимальный рабочий цикл: 100% (когда входное напряжение ниже заданного значения, выходное напряжение регулятора равно входному напряжению)
- Непрерывный ток нагрузки: Зависит от входного напряжения и отвода тепла

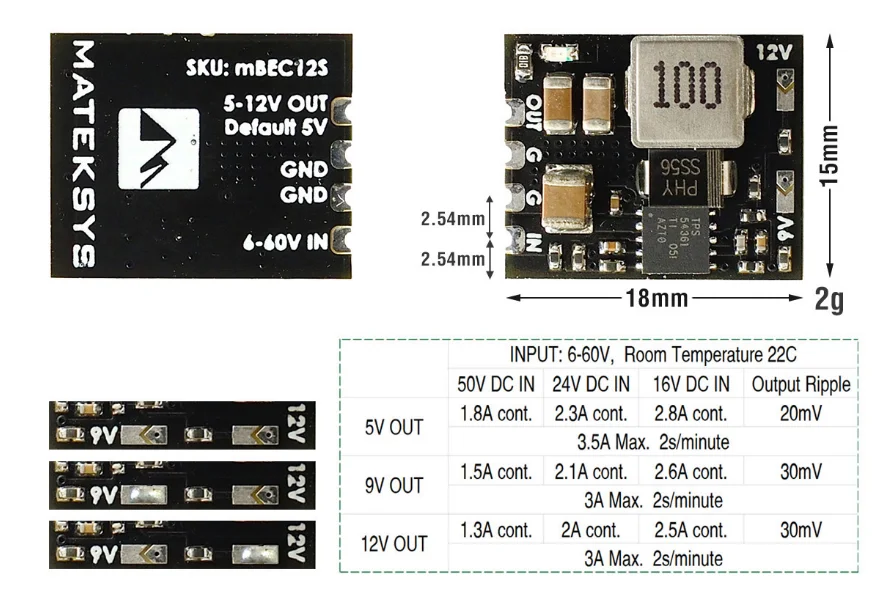

Характеристики при комнатной температуре (22°C) без дополнительного радиатора:
- Входное напряжение 50В:
- 5В выход: 1.8А непрерывно, пульсации 20мВ
- 9В выход: 1.5А непрерывно, пульсации 30мВ
- 12В выход: 1.3А непрерывно, пульсации 30мВ
- Входное напряжение 24В:
- 5В выход: 2.3А непрерывно, пульсации 20мВ
- 9В выход: 2.1А непрерывно, пульсации 30мВ
- 12В выход: 2А непрерывно, пульсации 30мВ
- Входное напряжение 16В:
- 5В выход: 2.8А непрерывно, пульсации 20мВ
- 9В выход: 2.6А непрерывно, пульсации 30мВ
- 12В выход: 2.5А непрерывно, пульсации 30мВ
Дополнительные характеристики:
- Максимальный ток:
- 5В выход: 3.5А, 2 секунды в минуту
- 9В выход: 3А, 2 секунды в минуту
- 12В выход: 2.5А, 2 секунды в минуту
- Ток в режиме ожидания: <5мА
- Защита от перенапряжения и прерывания (OCP)
- Тепловая защита
- Кратковременная устойчивость к короткому замыканию (3 секунды в минуту)
- Отсутствие защиты от обратной полярности входного напряжения
- Расстояние между выводами: 2.54мм
- Размер и вес: 18×15(16)×4.5мм, 2г
Комплектация:
- 1 x Широкодиапазонный регулятор напряжения
