Описание
Трансформаторы тока ТТИ предназначены: - для применения в схемах учета электроэнергии при расчетах с потребителями; - для применения в схемах коммерческого учета электроэнергии; - для передачи сигнала измерительной информации измерительным приборам или устройствам защиты и управления.
Соответствуют требованиям ГОСТ 7746 и изготовлены по техническим условиям ТУ 3414-001-18461115-2006.
Трансформаторы тока ТТИ за высокие показатели качества награждены серебряной медалью на международном конкурсе "Лучшее электрооборудование-2005 года", в организации которого принимали участие Министерство промышленности и энергетики РФ, Госстандарт РФ, АНО "Союзэкспертиза".
На основании положительных результатов испытаний на трансформаторы тока ТТИ выдано свидетельство об утверждении типа средств измерений.
Трансформаторы тока ТТИ внесены в государственный реестр средств измерений под номером 28139-12.

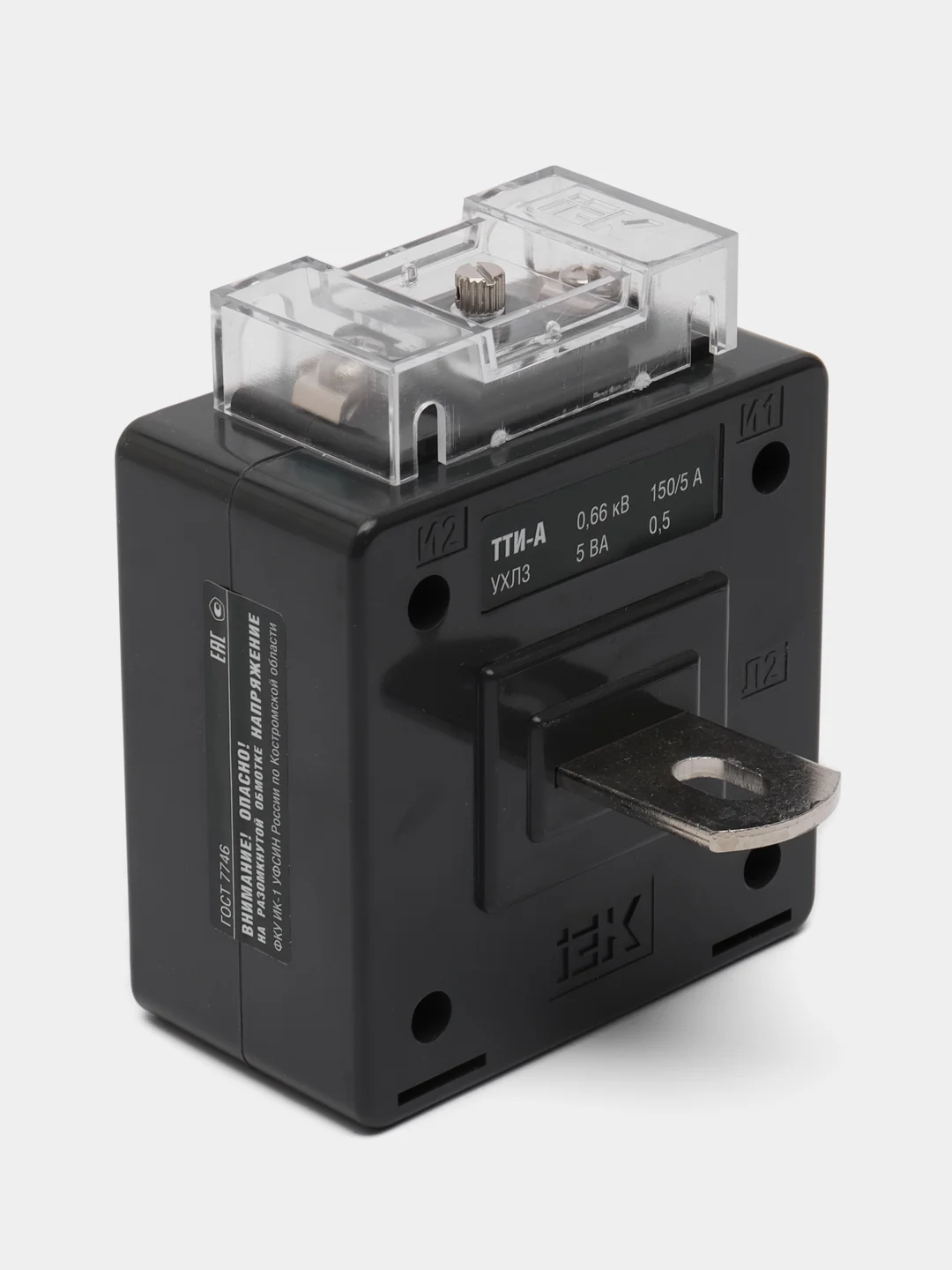

- Корпус всех трансформаторов ТТИ выполнен из самозатухающего пластика.

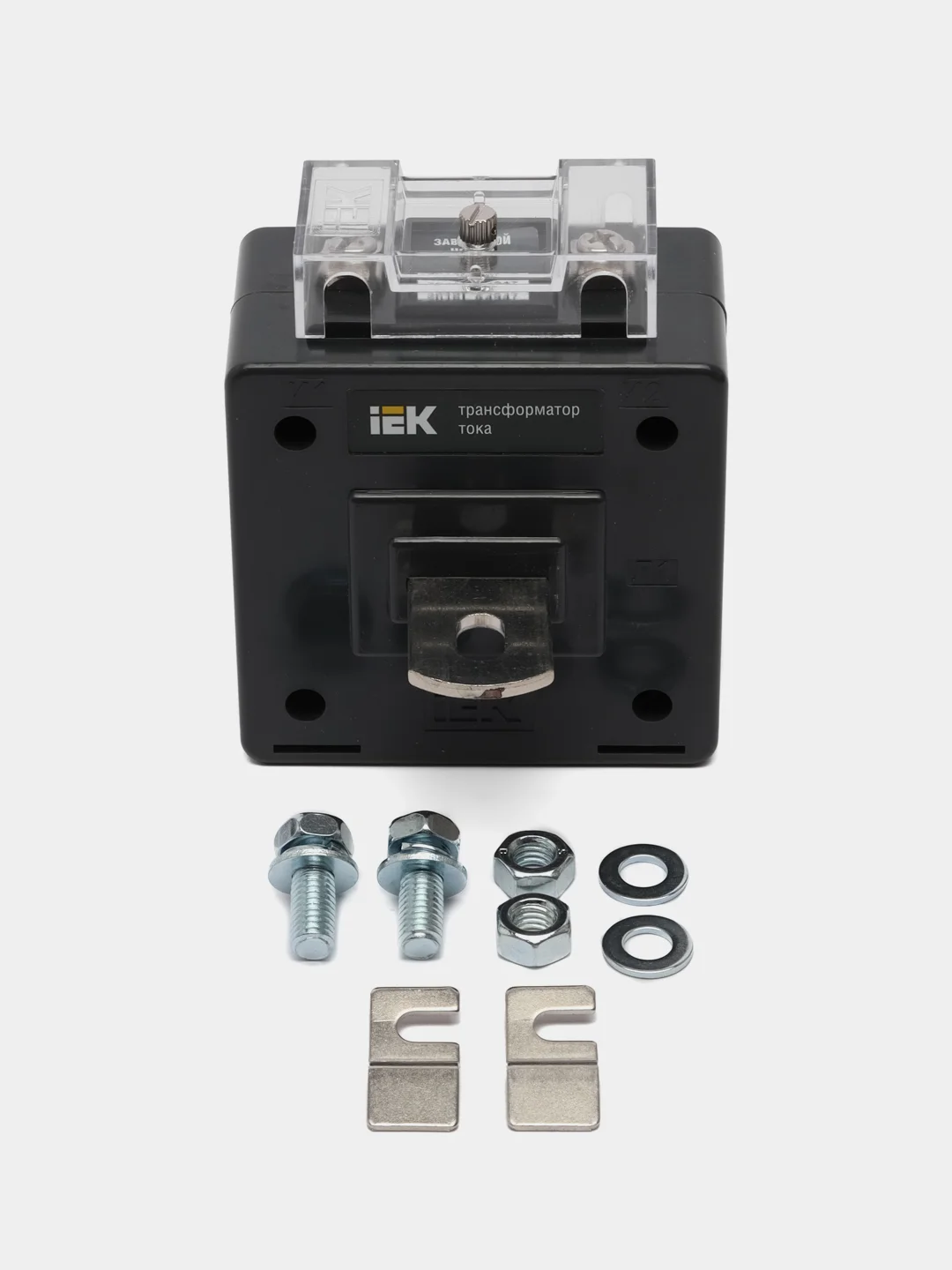

- В комплект каждого трансформатора входит крышка, которой закрываются клеммы вторичной обмотки. Также трансформаторы ТТИ-А комплектуются винтами и гайками для крепления проводников. Трансформаторы ТТИ-30/ТТИ-125 комплектуются скобой для крепления шины в окне трансформатора.
- Вес и габариты - на 10-20% меньше аналогичных трансформаторов тока других отечественных производителей.
- Межповерочный интервал 4 года.

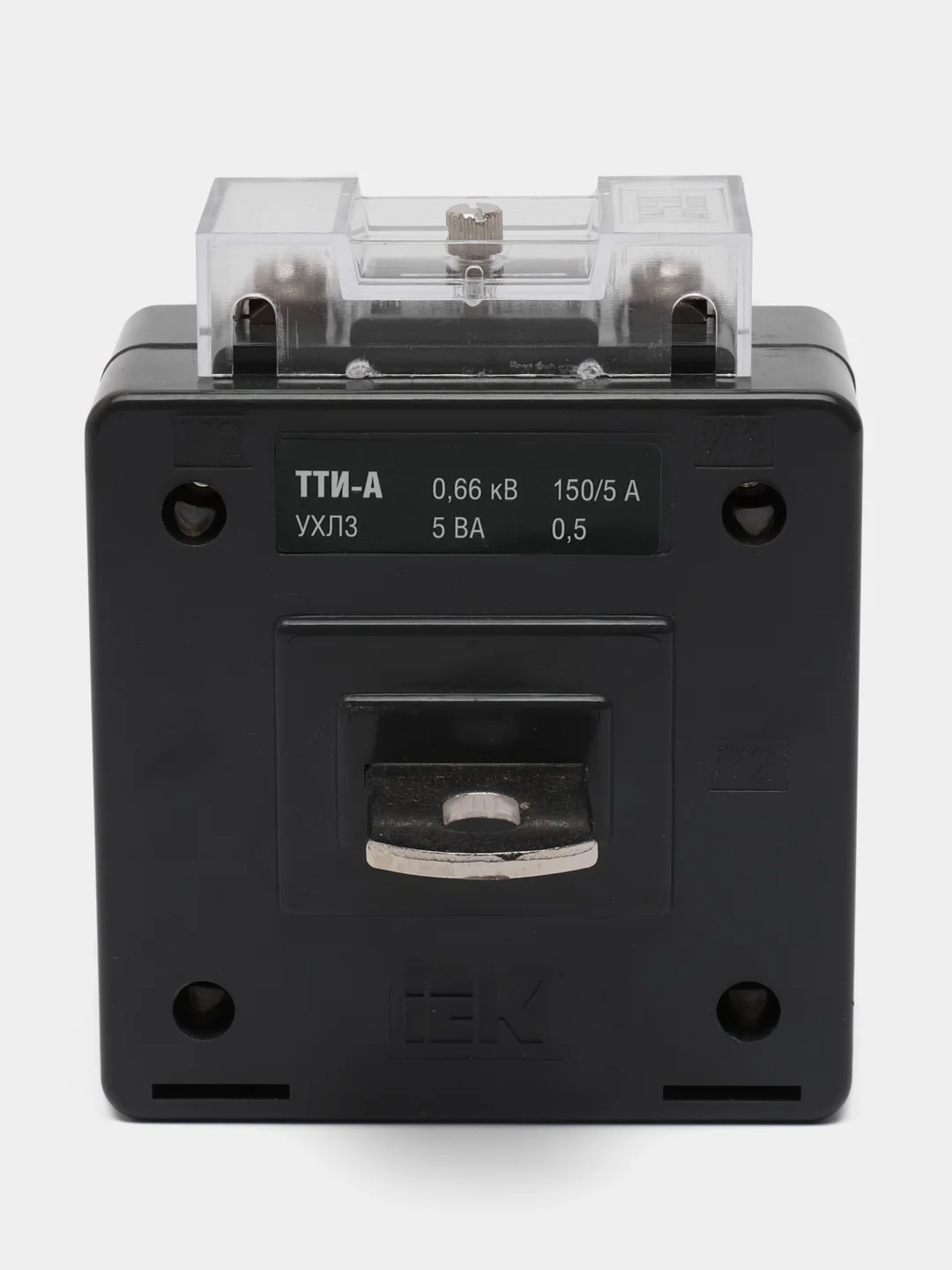

Трансформатор тока ТТИ предназначен для передачи измерительной информации приборам измерения, защиты, автоматики в установках переменного тока частотой 50 Гц с номинальным напряжением до 0.66 кВ.
Трансформаторы класса точности 0,5 применяются в схемах учета электроэнергии при расчетах с потребителями, класса точности 0,5S предназначены для коммерческого учета электроэнергии.
Особенности

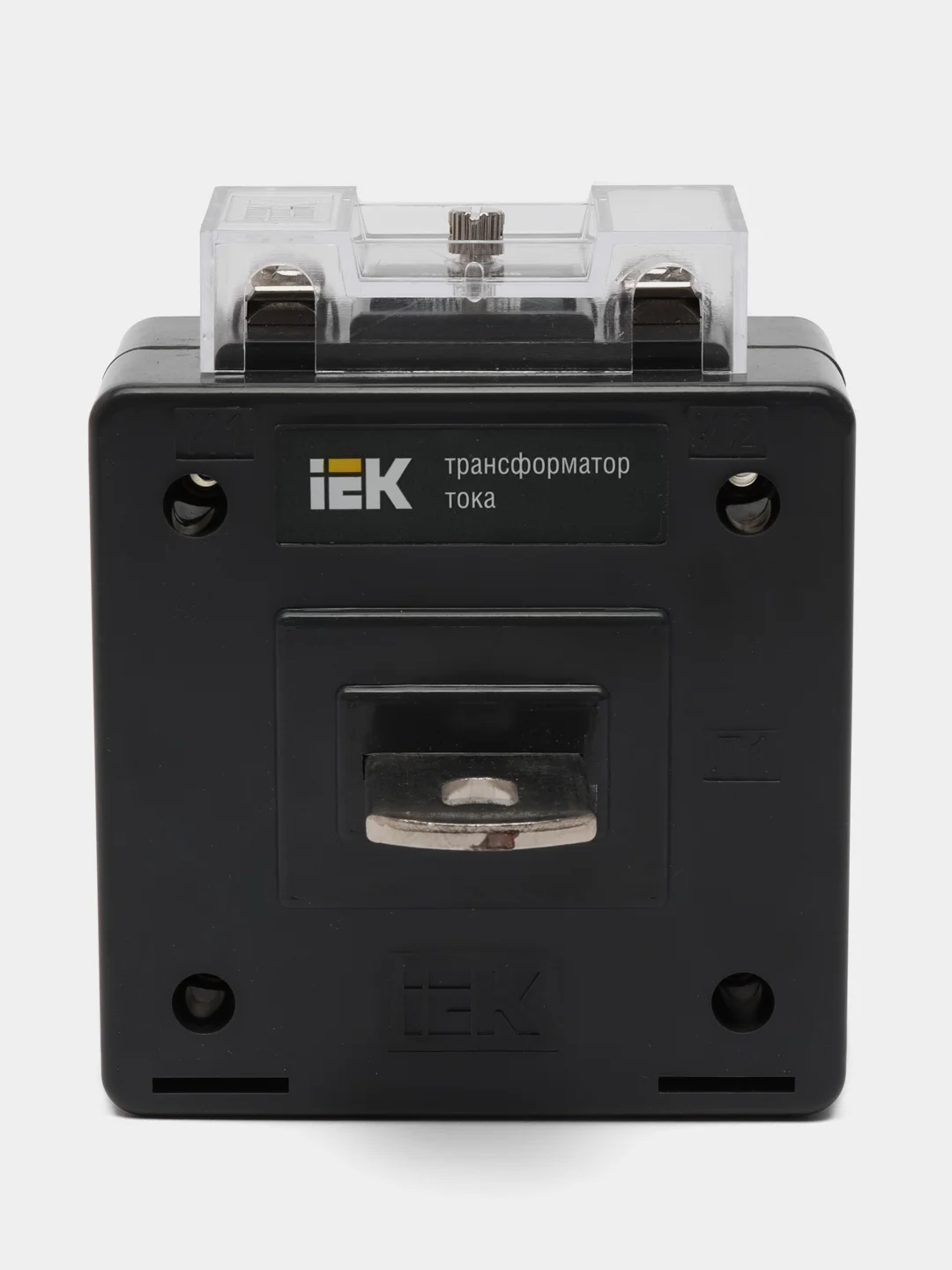

- Корпус трансформатора выполнен неразборным и опломбирован наклейкой, что делает невозможным доступ ко вторичной обмотке.
- Универсальное окно позволяет устанавливать в качестве первичной обмотки кабели и шины различных сечений и конфигураций.
- Клеммные зажимы вторичной обмотки закрываются прозрачной крышкой, что обеспечивает безопасность при эксплуатации. Кроме того, крышку можно опломбировать. Это особенно важно в схемах учета электроэнергии, так как позволяет исключить несанкционированный доступ к клеммным зажимам вторичной обмотки.
- Встроенная медная луженая шина позволяет подключать как медные, так и алюминиевые проводники.
- Возможность монтажа на шину (при помощи специальной распорки, которая позволяет четко зафиксировать трансформатор), либо на панель (с использованием специальных кронштейнов).
