Описание
Особенности:
* ЖК-дисплей для зарядки может отображать процент зарядки, напряжение, время, емкость и тип батареи: Ni-MH 1,2 В, Li-Fe 3,2 В, Li-ion 3,7 В, Li-ion 3,80 В (IMR).
* Он может автоматически определять литий-ионные (Li-ion 3,7 В) аккумуляторы и никель-металлгидридные аккумуляторы, а также вручную выбирать железо-фосфатный аккумулятор (UFeP04) и литий-ионный аккумулятор 3,80 В (IMR).
* Несколько функций защиты, таких как перезарядка, перезарядка, короткое замыкание и защита от обратного подключения, могут автоматически и автоматически определять неисправные батареи.
* Вход переменного тока 110-240 В (50/60 Гц) (стандартный встроенный блок питания), четырехслотовая независимая зарядка и микрокомпьютерная система управления.
* Зарядный ток - это интеллектуальный автоматический выбор, есть 3 уровня (500 мА / 1000 мА / 2000 мА) на выбор, 2000 мА обозначен как 2 слота.
Характеристики:

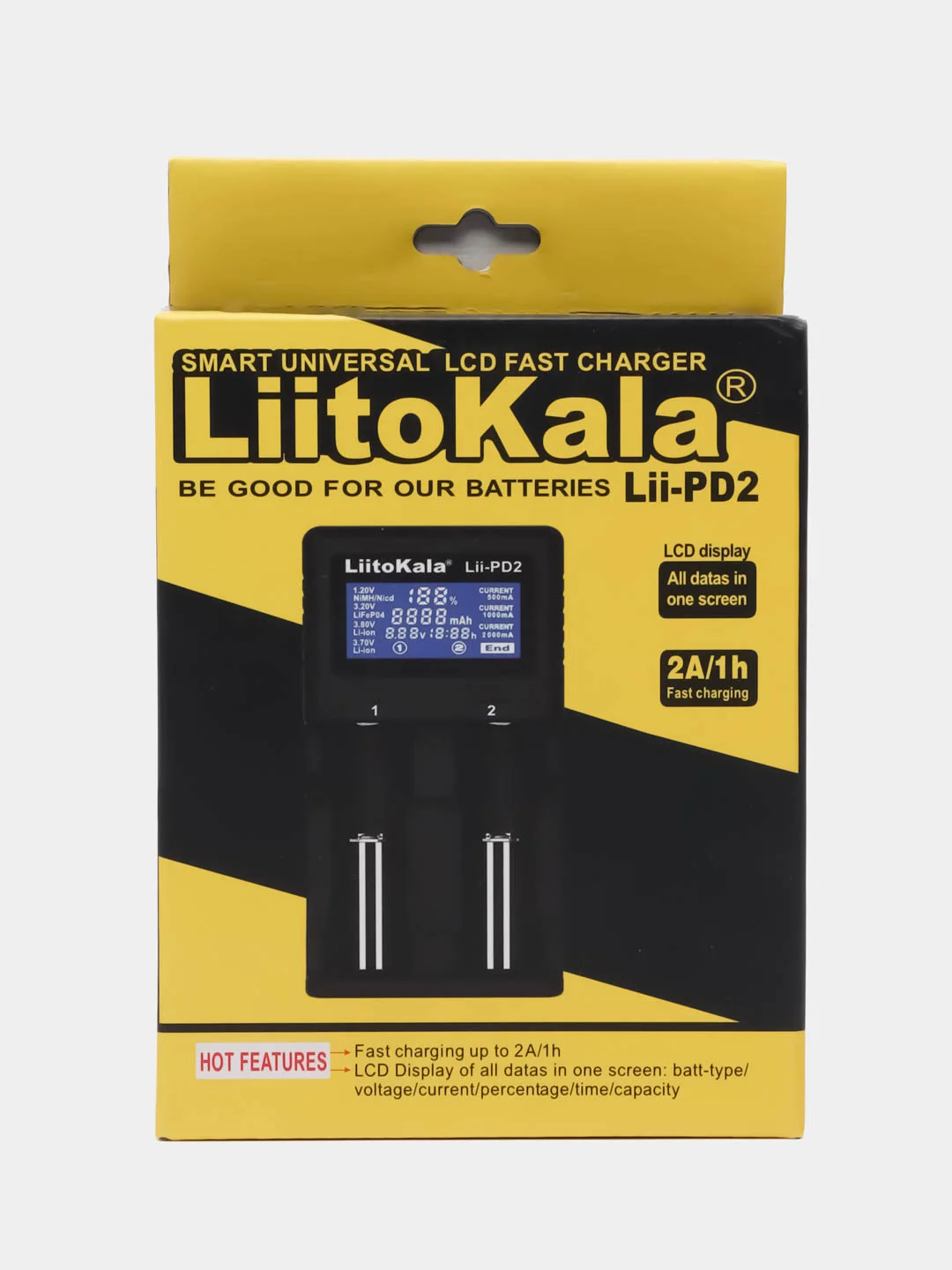

Фирменное наименование: LiitoKala
Номер модели: Lii-PD2
Входное напряжение: 110-240 В переменного тока 50/60 Гц; Постоянный ток 12 В / 1 А
Выход:
постоянный ток 4,20 В для Li-Ion
DC 4,35 В для IMR
DC 3,65 В для LiFePO4
DC 1,48 В для NiMH / NI-CD
Выходной ток (селективный):
Li-Ion / IMR / LiFePO4: 2000 мА * 1 (только один) / 1000 мА * 2 / 500 мА * 2, NiMH / NiCd: 500 мА
Постоянный ток / постоянное напряжение зарядка, ток отсечки: <100 мА
Ток холостого хода: <15 мА
Совместим с:
Li-ion / IMR/LiFePO4: 26650, 21700, 20700, 18490, 18350, 17670, 17500, 16340(RCR123), 14500, 10440
NiMH/CD: AA, AAA, SC, C
Список пакетов:
1 * Зарядное устройство
LiitoKala Lii-PD2 1 * Линия зарядки переменного тока (вилка ЕС/США/Великобритании)
1 * Руководство пользователя (английский и китайский)
CTNS:
Вес: 230 г±1 г
Размер зарядного устройства: 147 * 100 * 35 мм
Размер коробки: 52,5 * 32 * 32,5 см
55 шт. / коробка (13 кг)
Инструкция
Инструкция по эксплуатации режима:
Когда зарядное устройство включено, ЖК-экран зарядного устройства мгновенно загорается и переходит в режим готовности. Если батарея не вставлена, на ней будет отображаться «ноль». Если батарея повреждена или перевернута, на дисплее появится надпись «Err» и соответствующие каналы. Если аккумулятор полностью заряжен или работа завершена, на нем отобразится End и соответствующие параметры;
1. ЗАРЯДКА (режим зарядки):
1. Подключите зарядное устройство к блоку питания и вставьте его в аккумулятор. Система автоматически переходит в режим зарядки (CHARGE), и зарядное устройство автоматически переключается по умолчанию на зарядный ток 500 мА. В течение 8 секунд вы можете выбрать ток 300 мА/500 мА/700 мА/1000 мА через текущую точку касания (CURRENT) для зарядки, и система не будет предпринимать никаких действий
Через 8 секунд выбранный ток будет заблокирован для зарядки, а текущие и другие функции будут заблокированы. Если вам нужно его изменить, вы можете нажать и удерживать "MODE" для повторного выбора;
2. В режиме зарядки (CHARGE), пока индикатор экрана «CHARGE» все еще мигает, слегка нажмите точки касания 1-2 и 3-4, чтобы выбрать канал батареи, и нажмите точку текущего касания, чтобы выбрать текущий размер. После выбора в течение 8 секунд не происходит никаких действий для перехода в рабочее состояние. Рекомендуется выбрать подходящий зарядный ток для зарядки;
В режиме 3 зарядки, слегка нажимая на точки касания 1-2 и 3-4, вы можете просмотреть такие параметры, как мощность зарядки (мАч), время зарядки (ч), зарядный ток (мА) и напряжение батареи (В) для каждого канала. После того, как аккумулятор будет полностью заряжен, отобразится End и соответствующие параметры, указывающие на окончание зарядки;
(Примечание: При использовании тока 700 мА или 1000 мА для зарядки можно использовать только два канала, и доступны только литий-ионные батареи 3,7 В. Если каналов более двух, система автоматически снизит зарядный ток 700 мА или 1000 мА до тока 500 мА для зарядки.
2. РАЗРЯДКА:
После того, как зарядное устройство будет подключено к источнику питания и вставлено в аккумулятор, слегка коснитесь контакта (MODE) для выбора (режим разряда DISCHARGE) в течение 8 секунд, а затем коснитесь текущего контакта, чтобы выбрать желаемый ток (250 мА или 500 мА). Если действий не последует, система заблокирует выбранный вами режим работы через 8 секунд; Если выбор тока отсутствует, система автоматически переключается на ток разряда по умолчанию 500 мА, и система будет записывать данные во время разряда для определения емкости разряда аккумулятора.
Процесс разрядки приведен в таблице ниже:
Введите РАЗРЯД, чтобы выбрать ток разряда, разряд батареи КОНЕЦ
3. ТЕСТ (режим определения емкости):
Режим ТЕСТ заключается в том, чтобы сначала полностью зарядить батарею, затем разрядить батарею и записать уровень разряда и другие параметры, а затем автоматически зарядить батарею и записать зарядуровень ng и другие параметры. После остановки зарядки на экране отображается уровень разряда, уровень заряда и другие параметры и отображаются их по очереди; Подробные шаги показаны на следующем рисунке:
Enter-TEST - Выбранная текущая зарядка - Зарядка батареи - Разрядка батареи - Зарядка END
1. В любом состоянии нажмите и удерживайте контакт MODE, а затем коротким нажатием выберите режим работы для входа в режим TEST;
После входа в режим TEST, в течение 8 секунд, вы можете выбрать ток 300мА/500мА/700мА/1000мА через точку касания (Current). Система заблокирует выбранный вами ток через 8 секунд. Если в течение этих 8 секунд не будет выполнена настройка, система автоматически зарядится с током по умолчанию 500 мА;
3. Система сначала заряжает аккумулятор, и система не будет записывать количество заряженной электроэнергии. После полной зарядки система автоматически переключится на разрядку. Ток разряда может составлять 250 мА или 500 мА в зависимости от зарядного тока. В это время система будет фиксировать пропускную способность и соответствующие параметры;
4. После разрядки аккумулятора система автоматически переключается на зарядку и снова заряжает аккумулятор с ранее выбранными текущими параметрами. В это время система будет записывать данные о зарядной емкости и соответствующих ей параметрах, а индикатор End будет мигать до тех пор, пока он не будет полностью заряжен. Наконец, система отображает End и соответствующие ему параметры для остановки зарядки; Вся работа завершена;
После завершения всего процесса тестирования ЖК-экран будет вращаться между параметрами, полученными во время этапа разряда и зарядки, для справки;
При использовании тока 700 мА или 1000 мА для зарядки можно использовать не более двух каналов. Если каналов больше двух, система автоматически снизит зарядный ток 700 мА или 1000 мА до тока 500 мА для зарядки;
В тестовом режиме при зарядке током 500мА/700мА/1000мА ток разряда в процессе разряда равномерно составляет 500мА, в то время как при зарядке током 300мА ток разряда составляет 250мА.
4. STORAGE (режим хранения аккумулятора):
режим STORAGE хранит литий-ионные аккумуляторы при напряжении 3,7 В;
1. В любом состоянии нажмите и удерживайте контакт MODE, а затем короткое нажатие на выбор режима для входа в режим STORAGE;
2. Только литиевые батареи 3,7 В имеют функцию ХРАНЕНИЯ, в то время как никель-водородные батареи ее не имеют;
В режиме STORAGE литиевые батареи выше 3,7 В будут разряжаться до тех пор, пока напряжение батареи не достигнет 3,7 В; Литиевые батареи с напряжением ниже 3,7 В будут заряжаться до тех пор, пока напряжение батареи не достигнет 3,7 В; Вся технологическая система автоматически обнаруживается и контролируется.
Выход USB 5 В:
USB используется только в качестве мобильного выхода 5 В, с номинальным выходным током 1000 мА;
Высоковольтная литиевая батарея должна быть подключена к каналу 4 для эффективного USB-выхода, и в это время электронное изделие 5 В может питаться.
Удельные параметры:
Входное напряжение и ток постоянного тока: DC 5В/2А
Напряжение и ток зарядки литиевой батареи: 4,20В 300мА * 4/500мА * 4/700мА * 2/1000мА * 2
Зарядное напряжение и ток никеля водородная батарея: 1,48 В 300 мА * 4/500 мА * 4/700 мА * 2/1000 мА * 2
Спецификация аккумуляторной батареи: 266501865014500, AA, AAA и т. Д
. Разрядный режим разряда и ТЕСТОВЫЙ ток разрядного каскада: 250 мА * 4/500 мА * 4
USB-выход: 5 В --1000 мА
