Реле давления воды для всех видов насосов «EXTRA® Акваконтроль» серии РДЭ предназначены для автоматизации работы насоса в системе водоснабжения. Все устройства снабжены сетевым проводом с вилкой для подключения в электрическую сеть и розеткой для подключения насоса. РДЭ снабжен штуцером для установки на трубопровод и предназначен для управления насосом с потребляемой мощностью до 2.2 кВт
Описание

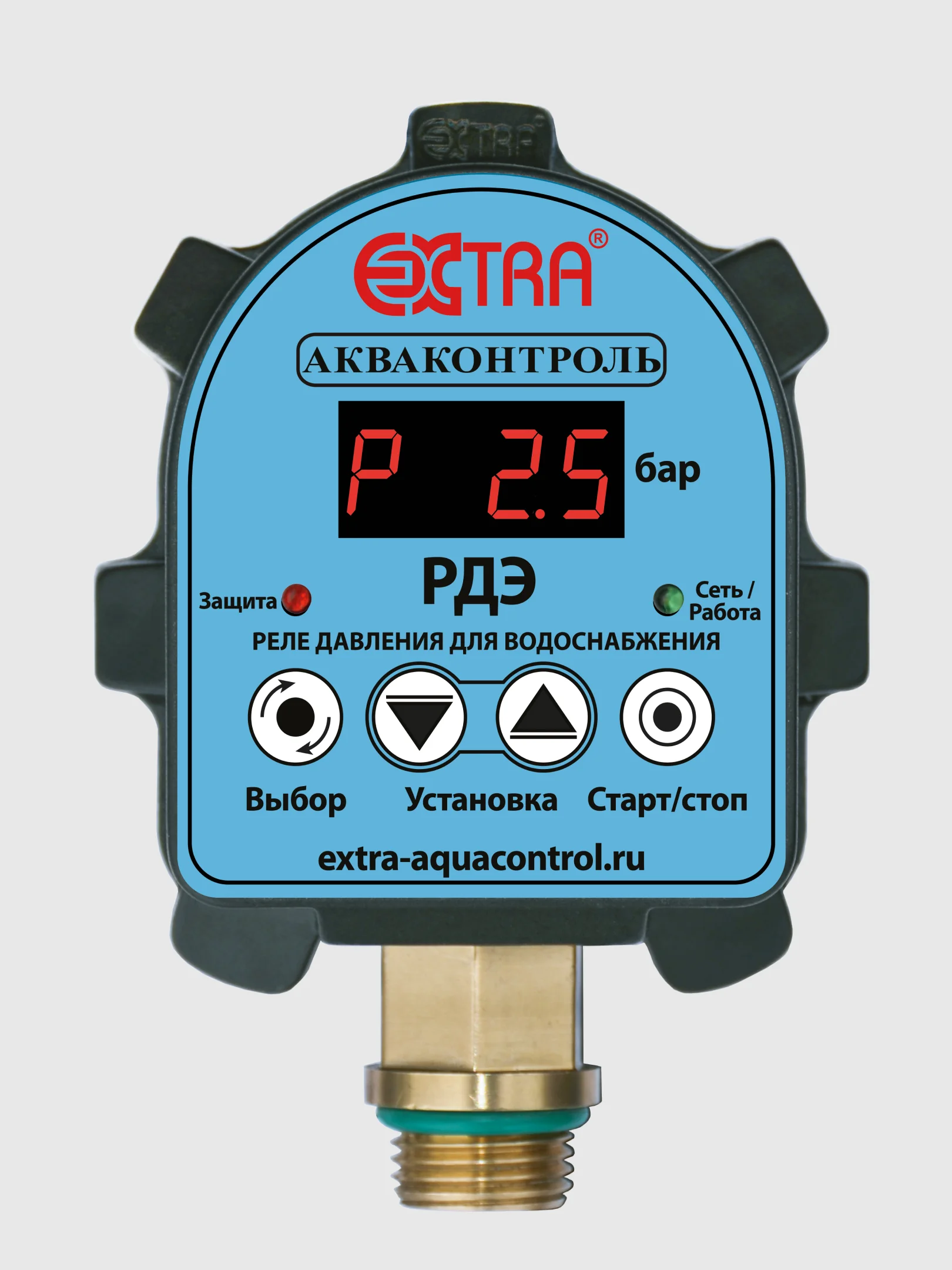

Реле давления воды Extra Акваконтроль РДЭ-10-2,2 - современный электронно-цифровой прибор для управления насосом в системе водоснабжения. РДЭ-10-2,2 является более продвинутым и надёжным решением и предлагает существенно увеличенный набор функций: Регулирование давления включения насоса от 0,5 до 6,0 бар Регулирование давления выключения насоса от 0,8 до 9,9 бар Регулирование давления сухого хода от 0,1 до 1,5 бар Защита системы от разрыва трубопроводов (когда давление не достигает установленного нижнего порога) Защита системы от утечки Защита от частого включения насоса режим «Полив» Программа полностью русифицирована и имеет интуитивно понятное меню. РДЭ-10-2,2 сохраняет все настройки при перебоях сетевого напряжения. Технические характеристики: Рабочее напряжение: 230 В ± 10%. Тип выхода: Прямое включение (P1max=2,2 кВт). Мощность выхода (P1): 2,2 кВт. Степень защиты корпуса: IP44 Присоединительный размер: G1/2''. Тип датчика давления: Встроенный полупроводниковый. Максимальное измеряемое давление: 9,9 бар Защита от неисправности мембраны гидроаккумулятора. Звуковое оповещение аварийных режимов. Звуковое сопровождение нажатия кнопок. Контроль давления воздуха в гидроаккумуляторе. Максимальная температура воды в месте установки: 90°С. Режим "Автоподкачка". Тип индикации давления: Цифровой дисплей, четырехразрядный. Дискретность отображения давления: 0,1 бар. Защита от с/х в режиме всасывания: До 180 секунд. Защита от с/х в режиме расхода: До 99 секунд. Автоматический перезапуск: 7 раз. Защита от разрыва трубопроводов. Защита от недобора давления. Контроль исправности ГА. Функция Дельта. Режим Полив. Количество авт. перезапусков: Фиксированное, 7 раз. Интервалы авт. перезапуска: Фиксированные. Пауза до следующего включения: До 99 секунд Задержка включения и выключения: Фиксированная, 1 секунда.
Инструкция
Условия эксплуатации
2.1.Реле предназначено для работы в системе водоснабжения с гидроаккумулятором.
2.2.Климатическое исполнение устройства по ГОСТ 15150-69: УХЛ3.1* (умеренный/холодный климат, в закрытом
помещении с естественной вентиляцией, без искусственного регулирования климатических условий
и отсутствия воздействия рассеянного солнечного излучения и конденсации влаги).
2.3.Диапазон температуры окружающего воздуха: +5°С…+40°С.
2.4.Максимальная температура воды в месте установки датчика давления: +90.
2.5.Относительная влажность воздуха: до 98% при температуре +25°С.
Срок службы и техническое обслуживание
6.1.Срок службы РДЭ составляет 5 лет при соблюдении требований инструкции по эксплуатации.
6.2.Техническое обслуживание включает в себя профилактический осмотр не менее одного раза в год на
предмет выявления повреждений корпуса и/или попадания влаги внутрь РДЭ.
6.3.При любых неисправностях и/или поломках РДЭ необходимо немедленно обратиться в сервисный центр.
Меры безопасности
7.1.Обязательным условием является подключение РДЭ к электросети с использованием в цепи автоматического
выключателя и устройства защитного отключения (УЗО) с отключающим дифференциальным током 30 мА.
7.2.Допускается вместо совокупности автоматического выключателя и УЗО использовать "дифференциальный автомат".
7.3.После окончания работ по установке, подключению и настройке РДЭ все защитные устройства следует установить в
рабочем режиме.
7.4.Эксплуатировать РДЭ допускается только по его прямому назначению.
7.5.КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ:
–.эксплуатировать РДЭ при повреждении его корпуса или крышки;
–.эксплуатировать РДЭ при снятой крышке;
–.разбирать, самостоятельно ремонтировать РДЭ.
7.6.ВНИМАНИЕ! При восстановлении напряжения в электросети РДЭ автоматически запускается в рабочем режиме
с настройками, которые были активны перед отключением питания.
7.7.ВНИМАНИЕ! Не допускайте замерзания водопроводной системы. Замерзание воды в РДЭ может привести к необратимым
повреждениям устройства. Бесплатное гарантийное обслуживание в данном случае не предоставляется.
7.8.Рекомендуется использовать сетевой фильтр и стабилизатор напряжения для подключения РДЭ к электросети.
