Описание

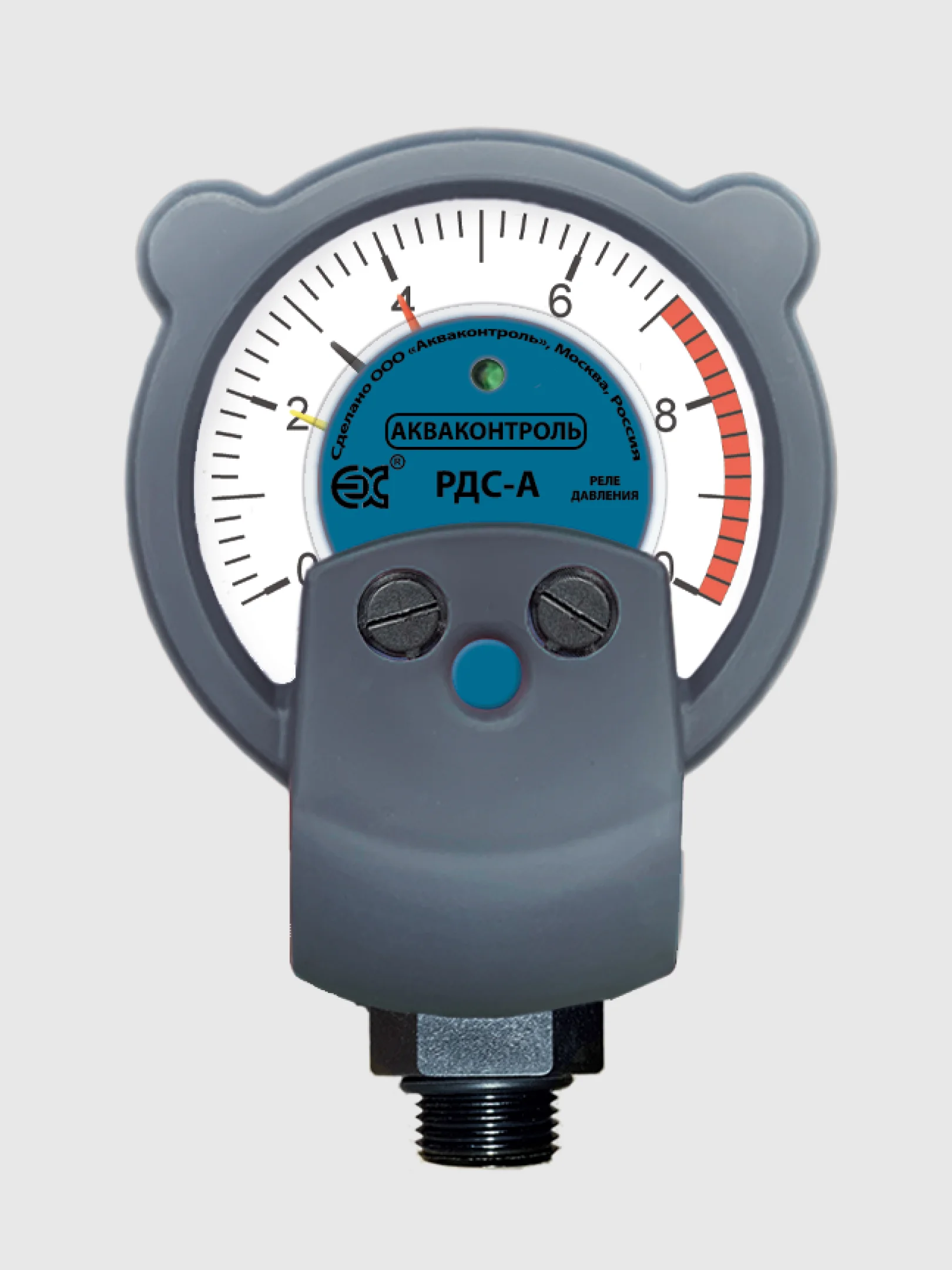

Реле давления стрелочные серии РДС-А предназначены для автоматизации работы бытового электронасоса, используемого в системах автономного водоснабжения и полива.
Установка пороговых значений давления для включения и отключения насоса производится простым вращением регулировочных винтов на передней панели приборов, которые перемещают цветные указатели.
Жёлтый указатель определяет давление включения насоса.
Насос включается при снижении давления в системе ниже жёлтого указателя.
Красный указатель определяет давление выключения насоса.
Насос выключается при достижении давления уровня красного указателя.
Контроль текущего давления проводится по чёрной стрелке.
*** Технические характеристики:
Рабочее напряжение: 230 В ± 10%;
*** Назначение: Реле давления для скважинного и поверхностного насосов;
*** Возможность отключения защиты от “сухого хода”;
*** Возможность отключения защиты от “утечки”;
*** Номинальный ток нагрузки: 6,9 А;
*** Тип выхода: Прямое включение (P1max=1,5 кВт);
*** Мощность выхода (P1): 1,5 кВт;
*** Степень защиты корпуса: IP43;
*** Присоединительный размер: G1/2'';
*** Тип датчика давления: Трубка Бурдона;
*** Максимальное измеряемое давление: 6,5 бар;
*** Тип индикации давления: Стрелочный циферблат;
*** Защита от с/х в режиме всасывания: 30/180 секунд;
*** Защита от с/х в режиме расхода: 30/180 секунд;
*** Автоматический перезапуск: 7 раз;
*** Задержка включения и выключения: Фиксированная, 2 секунды; *** Монтаж на трубопровод: Да;
*** Для насосов до 1,5 кВт: Да.
