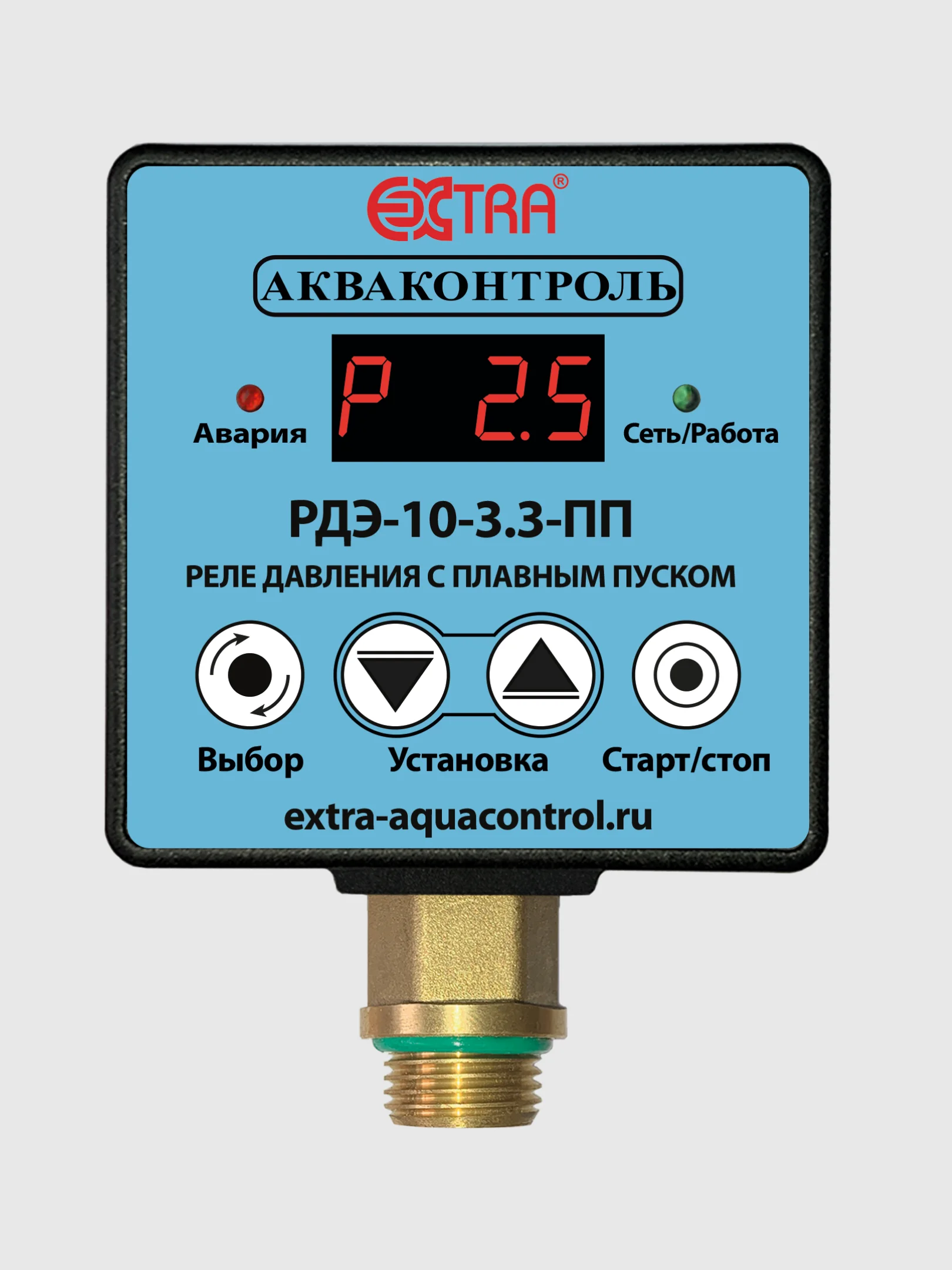

Реле давления воды с плавным пуском для насоса РДЭ-10-3.3-ПП

Нет оценок

Реле давления воды

Назначение насосной части: для насосной станции, для садового насоса, для скважинного насоса
Вид питания: От сети 220В
Страна-изготовитель: Россия
Степень защиты корпуса: IP44
Материал корпуса: ABS пластик
Диаметр соединения: 1.2"
Гарантия: 2 года

Описание

Реле давления с плавным пуском EXTRA Акваконтроль РДЭ-10-3.3-ПП предназначено для автоматизации работы бытового электронасоса потребляемой мощностью P1 не более 3.3 кВт. РДЭ-10-3.3-ПП выполняет следующие функции:

* включает и выключает насос при достижении соответствующих порогов давления, настраиваемых индивидуально

* обеспечивает защиту от сухого хода по давлению в режиме всасывания

* обеспечивает защиту насоса от сухого хода по давлению в режиме расхода воды

* режим “автоподкачка” позволяет поддерживать максимальный запас воды в гидроаккумуляторе

* обнаруживает разрыв трубопроводов и отключает насос во избежание затопления помещений и опустошения источника воды

* функция “недобор давления” позволяет отключить насос, если по каким-либо причинам давление в системе не может достичь заданного уровня давления выключения в течение установленного интервала

* функция “дельта” обнаруживает, что во время работы насоса давление в системе не меняется в течение заданного времени и отключает насос во избежание его перегрева или работы без воды

* обнаруживает неисправность мембраны гидроаккумулятора и отключает насос с целью исключения его тактования

* позволяет установить максимальное количество включений насоса в час для исключения слишком частого его включения/выключения и перегрева

* предоставляет возможность настроить режимы звукового оповещения

* обеспечивает два режима работы автоматического перезапуска насоса после срабатывания защиты по сухому ходу

* предоставляет возможность настроить разрядность отображения давления

* установить адаптивный плавный пуск/остановка насоса или безыскровое включение/выключение насоса

* защищает от работы насоса при высоком и низком напряжении и от короткого замыкания в момент включения насоса

* позволяет установить парольную защиту доступа в меню настроек

* позволяет переключиться на режим “полив”

* обеспечивает защиту от работы насоса при температуре ниже 0°С

* имеет оптимальные заводские установки и позволяет оперативно вернуться к ним.

Технические характеристики:

Серия прибора: Серия РДЭ ПП
Рабочее напряжение:150 - 260 В
Назначение: Реле давления для водоснабжения сплавным пуском
Тип выхода: Плавное включение (P1max=3,3 кВт)
Мощность выхода(P1): 3,3 кВт
Способ монтажа: Монтаж на трубопровод
Степень защиты корпуса: IP44
Присоединительный размер: G1/2''
Тип датчика давления: Встроенный полупроводниковый
Плавная остановка: Есть
Максимальное измеряемое давление: 9,9 бар
Защита от неисправности мембраны гидроаккумулятора: Есть
Звуковое оповещение аварийных режимов: Есть
Звуковое сопровождение нажатия кнопок: Есть
Контроль давления воздуха в гидроаккумуляторе: Есть
Максимальная температура воды в месте установки: 90°С
Режим "Автоподкачка": Есть
Тип индикации давления: Цифровой дисплей, четырехразрядный
Дискретность отображения давления: 0,1 бар
Звуковая сигнализация: Есть
Защита от с/х в режиме всасывания: До 180 секунд
Защита от с/х в режиме расхода: До 99 секунд
Автоматический перезапуск: 7 раз
Защита от разрыва трубопроводов: Есть
Защита от недобора давления: Есть
Защита от капельной утечки: Есть
Контроль исправности ГА: Есть
Функция "Дельта": Есть
Режим Полив: Есть
Количество авт. перезапусков: Фиксированное, 7 раз
Интервалы авт. перезапуска: Фиксированные
Пауза до следующего включения: До 99 секунд
Ограничение частоты включения: До 99 раз в час
Задержка включения и выключения: Фиксированная, 1 секунда

Сертификация

ЕАЭС RU С-RU.АЖ40.В.01517/22 от 01.12.2022. Действует до 30.11.2027.

Инструкция

Установка и подключение

ВНИМАНИЕ! Перед началом использования РДЭ необходимо выдержать его не менее одного часа в помещении, где он будет установлен. 22.1...ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ДАННУЮ ИНСТРУКЦИЮ! 22.2...Если после включения РДЭ в сеть дисплей покажет значение давления, отличное от нуля, необходимо провести корректировку нулевого показания давления до установки в систему (п. 50, стр. 39). Допускается отклонение показания давления от нулевого значения не более чем на 0.2 бара. 22.3...Если при подключении насоса к РДЭ срабатывает автомат токовой защиты, то это означает, что в цепи питания насоса один из проводов постоянно соединен с нулем (N) или землей (PE). В этом случае, с помощью прозвонки или мультиметра следует определить цепь, которая проходит через РДЭ напрямую. Сквозную цепь необходимо соединить с нулем (N) как со стороны сетевой вилки, так и со стороны выходной розетки и насоса. 22.4...РДЭ следует установить как можно ближе к гидроаккумулятору. 22.5...Нельзя устанавливать фильтр тонкой очистки до места установки РДЭ и между РДЭ и гидроаккумулятором. Это может привести к неправильной его работе вследствие возникновения избыточного давления воды перед фильтром. 22.6...Если в воде содержится большое количество растворённых минералов, то возможно их оседание на внутреннюю мембрану датчика давления, что может привести к искажению показания давления. В таком случае рекомендуется установить систему водоподготовки, дополнительный манометр для контроля реального давления и проводить поверку РДЭ не реже одного раза в год. 22.7...Для защиты системы водоснабжения от нештатных ситуаций необходимо установить перепускной или предохранительный клапан для сброса лишнего давления в случае неправильной регулировки РДЭ, засорения входного отверстия датчика давления или оседания большого количества известкового налета на его мембрану. 22.8...Следует помнить, что наличие сужений и большого количества изгибов труб водопровода между РДЭ и гидроаккумулятором приводит к ухудшению регулировки параметров системы водоснабжения. 22.9...Слейте воду из водопроводной системы в месте установки РДЭ. 22.10.Присоедините патрубок РДЭ к соответствующему фитингу водопровода, применяя сантехнические фторопластовые ленты или лён со специальными пастами и герметиками. 22.11.Установите фильтр грубой очистки воды до места установки РДЭ в системе. 22.12.Убедитесь, что в источнике есть вода. Если РДЭ используется с поверхностным насосом или насосной станцией, оснащённой поверхностным насосом, то следует подготовить оборудование к использованию в соответствии с инструкцией по эксплуатации от производителя. 22.13.Подключите РДЭ по одной из выбранных схем (п. 22, стр. 12-13). ВНИМАНИЕ! Нельзя устанавливать РДЭ в кессонах, в помещениях с повышенной влажностью и/или высокой температурой. В таких условиях эксплуатации ускоряются коррозийные процессы на печатных платах и радиодеталях, сокращая срок службы прибора, что может привести к преждевременной его поломке. 22.14.Установите необходимые параметры работы насоса в соответствии с пунктами 26.1-26.4 (стр. 16-17) данной инструкции. 22.15.При необходимости настройте другие необходимые параметры с учетом особенностей системы водоснабжения (п. 27-30, стр. 17-29).
