Описание

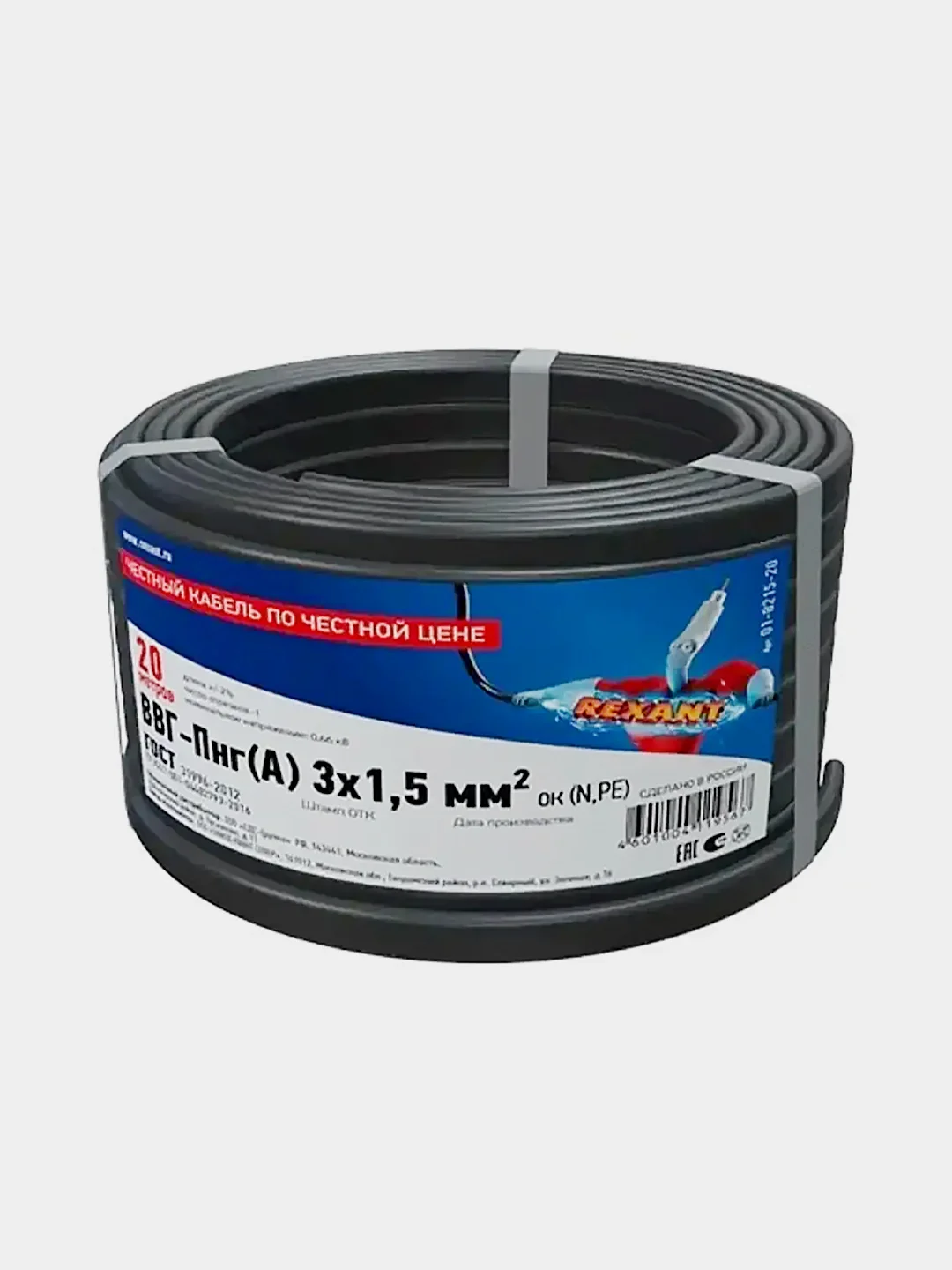

Кабель ВВГ-Пнг(А)-LS силовой с пластмассовой изоляцией, в оболочке из поливинилхлоридного пластиката пониженной горючести. Кабели соответствуют требованиям ГОСТ 31996-2012.
Применение:
Предназначен для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение в основном 0,66 и 1 кВ, номинальной частотой 50 Гц. Кабель применяется для групповой прокладки в кабельных сооружениях наружных (открытых) электроустановок (кабельных эстакадах, галереях). Кабели изготавливаются для эксплуатации в кабельных сооружениях и помещениях, в том числе для использования в системе атомных станций классов 3 и 4 по классификации ОПБ-88 (ПНАЭ Г-01-011-97). Кабель не распространяет горение, как при одиночной, так и при групповой прокладке.
Расшифровка обозначения кабеля силового ВВГ:
- Первая «В» - изоляция из ПВХ-пластиката (винила);
- Вторая «В» - оболочка из ПВХ-пластиката;
- «Г» - голый (отсутствие защитного покрова);
- «П» через дефис -Кабель в плоском исполнении (пример: ВВГ-П);
- «нг» - не распространяет горение при групповой прокладке;
- (А) - класс соответствия требованиям по нераспространению горения (категория А), высшая категория;
- «LS» - Low Smoke, низкое дымо- и газовыделение.
Технические характеристики:
- Вид климатического исполнения кабелей по ГОСТ 15150-69 УХЛ и Т, категории размещения 1 и 5.
- Диапазон температур эксплуатации: от -50° С до +50° С.
- Относительная влажность воздуха при температуре до +35° С: до 98%.
- Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже: -15° С.
- Минимальный радиус изгиба при прокладке: кабелей одножильных - 10 наружных диаметров.
- Длительно допустимая температура нагрева жил кабелей при эксплуатации: +70° С.
- Предельная температура токопроводящих жил кабелей по условию не возгорания кабеля при коротком замыкании: + 350° С.
