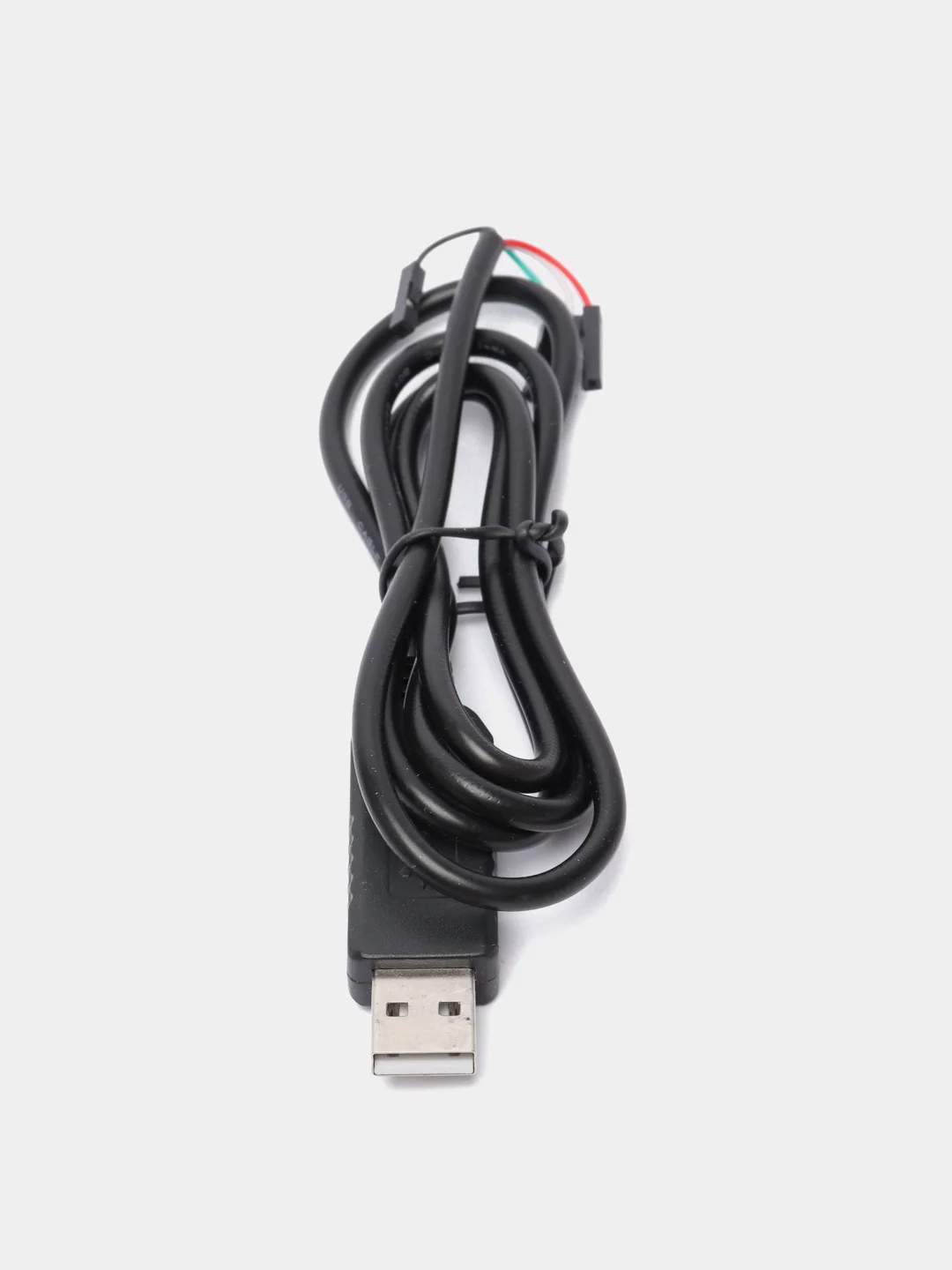

Адаптер UART USB-TTL, с кабелем, на чипе PL2303HX

4.25

(24 оценок)

Более 300 заказов

Можно удобно перепрограммировать Arduino устройства, соединяясь с ними через компьютер;
Красный провод: 5V - можно запитать микроконтроллер от напряжения 5В;
На персональный компьютер необходимо установить драйвер эмуляции COM порта для чипа PL2303HX;
По умолчанию, на питание выведено 5В, но разборный корпус позволяет при необходимости разобрать и изменить на необходимое напряжение;
Черный провод: GND - общий провод;
Длина: 1 м;
Для Windows выше 7 возможно не подойдут более новые драйвера;
Белый провод: TX - подключить к выводу UART RX микроконтроллера;
Зеленый провод: RX - подключить к выводу UART TX микроконтроллера.

Описание

Win 10 автоматически может поставить последнюю версию драйвера устройства.

Он не работает с данным устройством!

Скорее всего будет написано:

"Запуск этого устройства невозможен. (Код 10)

Указано несуществующее устройство."

Нужны более старые драйвера.

https://github.com/brucetsao/Drivers/blob/master/FAKE_PL2303/IO-Cable_PL-2303_Drivers-Generic_Windows_PL2303_Prolific.zip

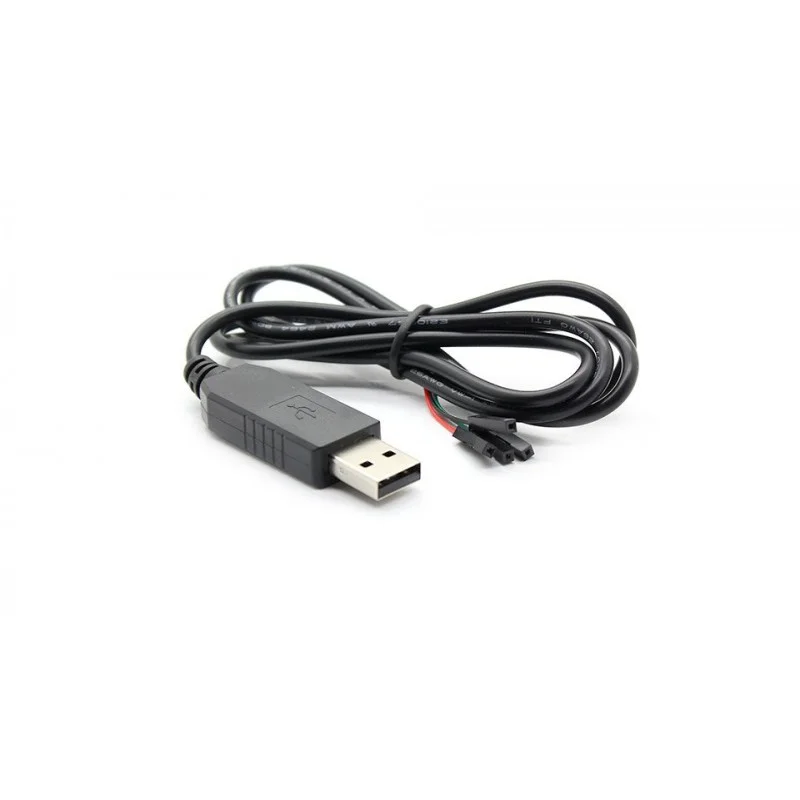

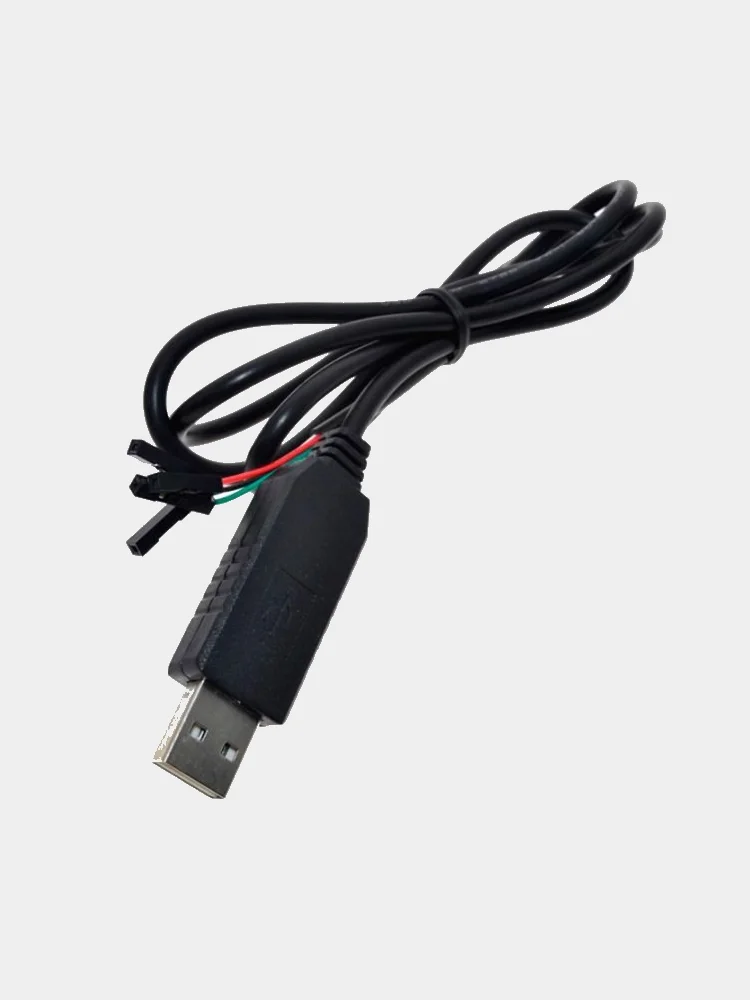

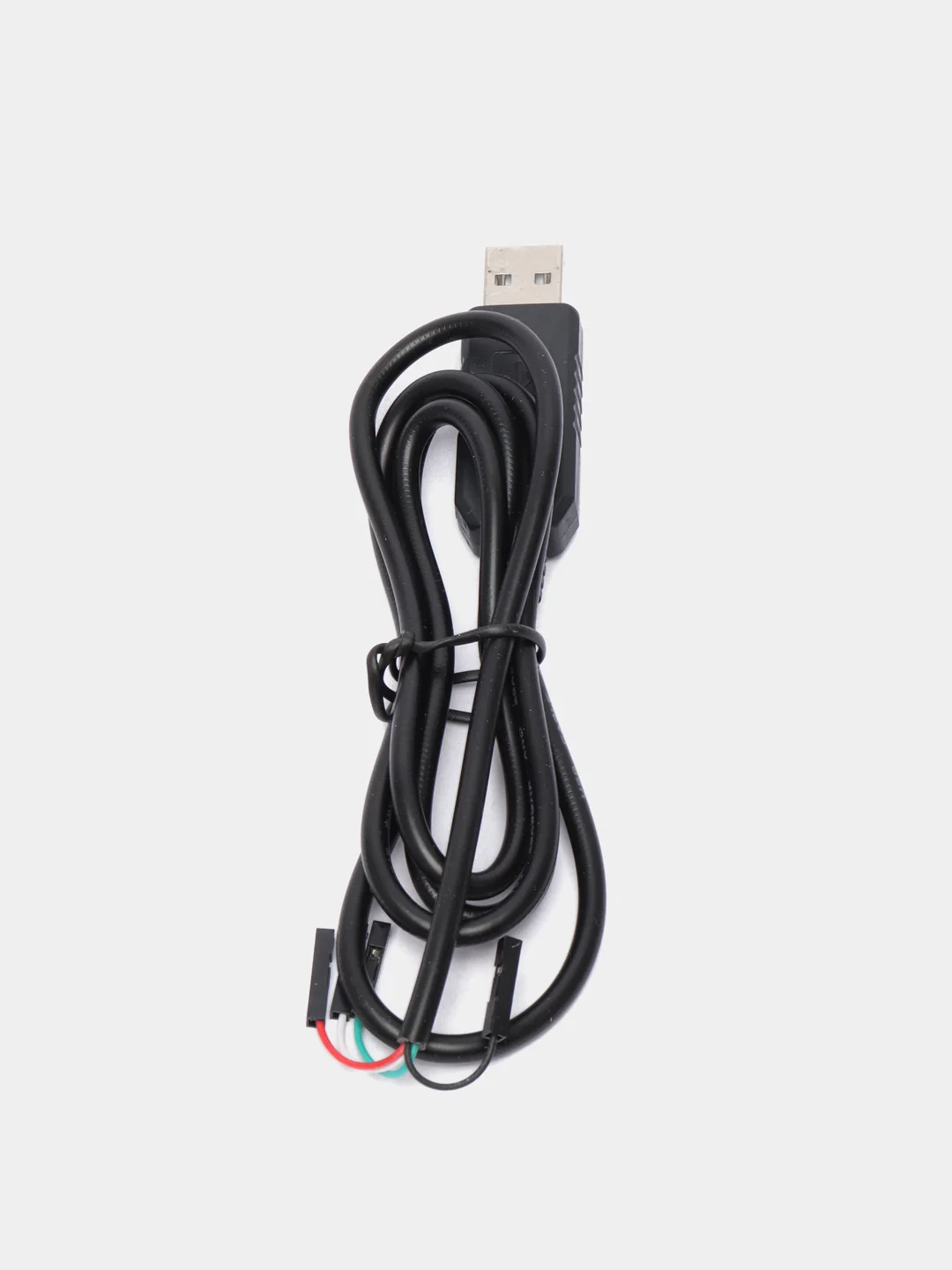

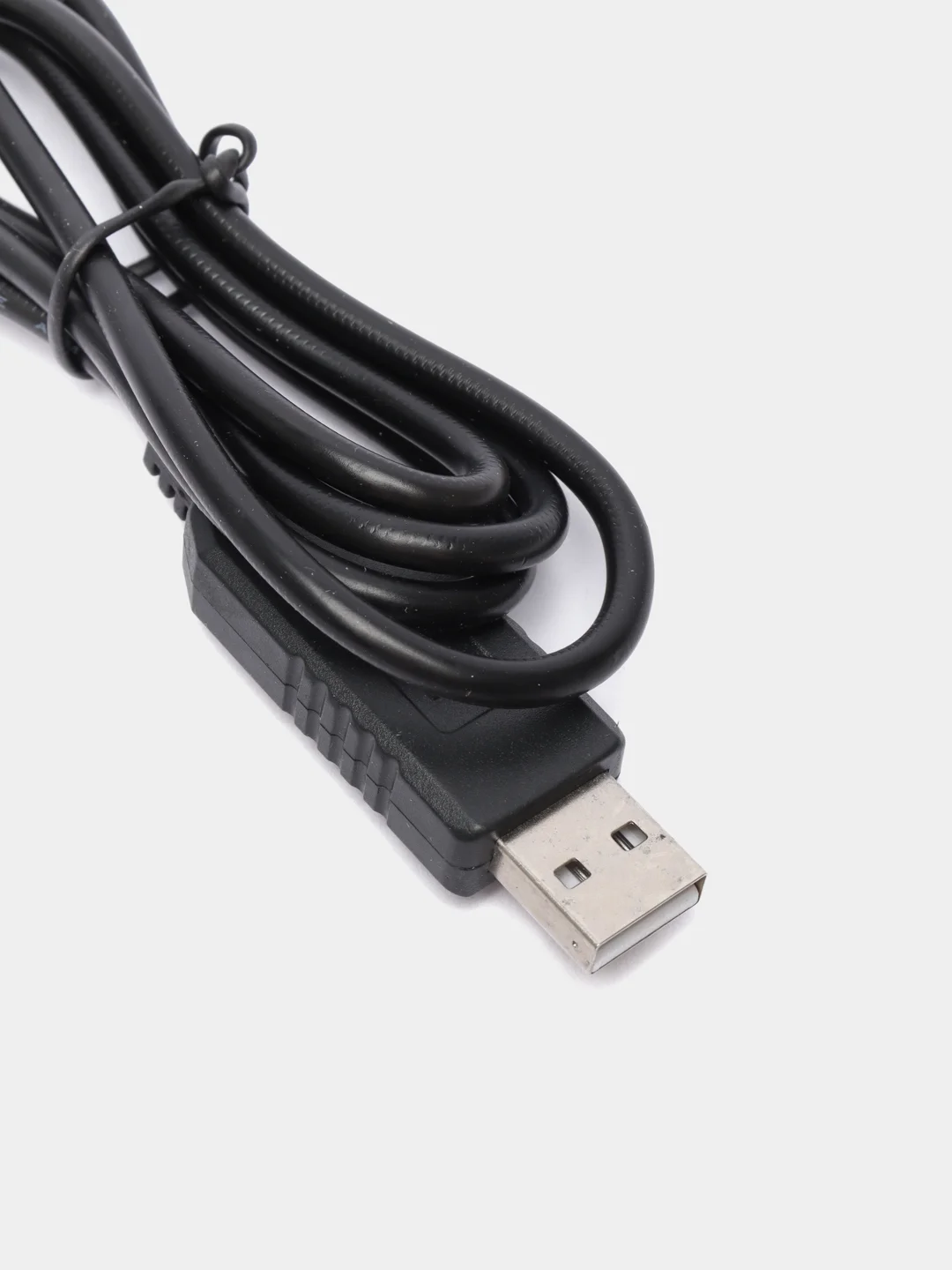

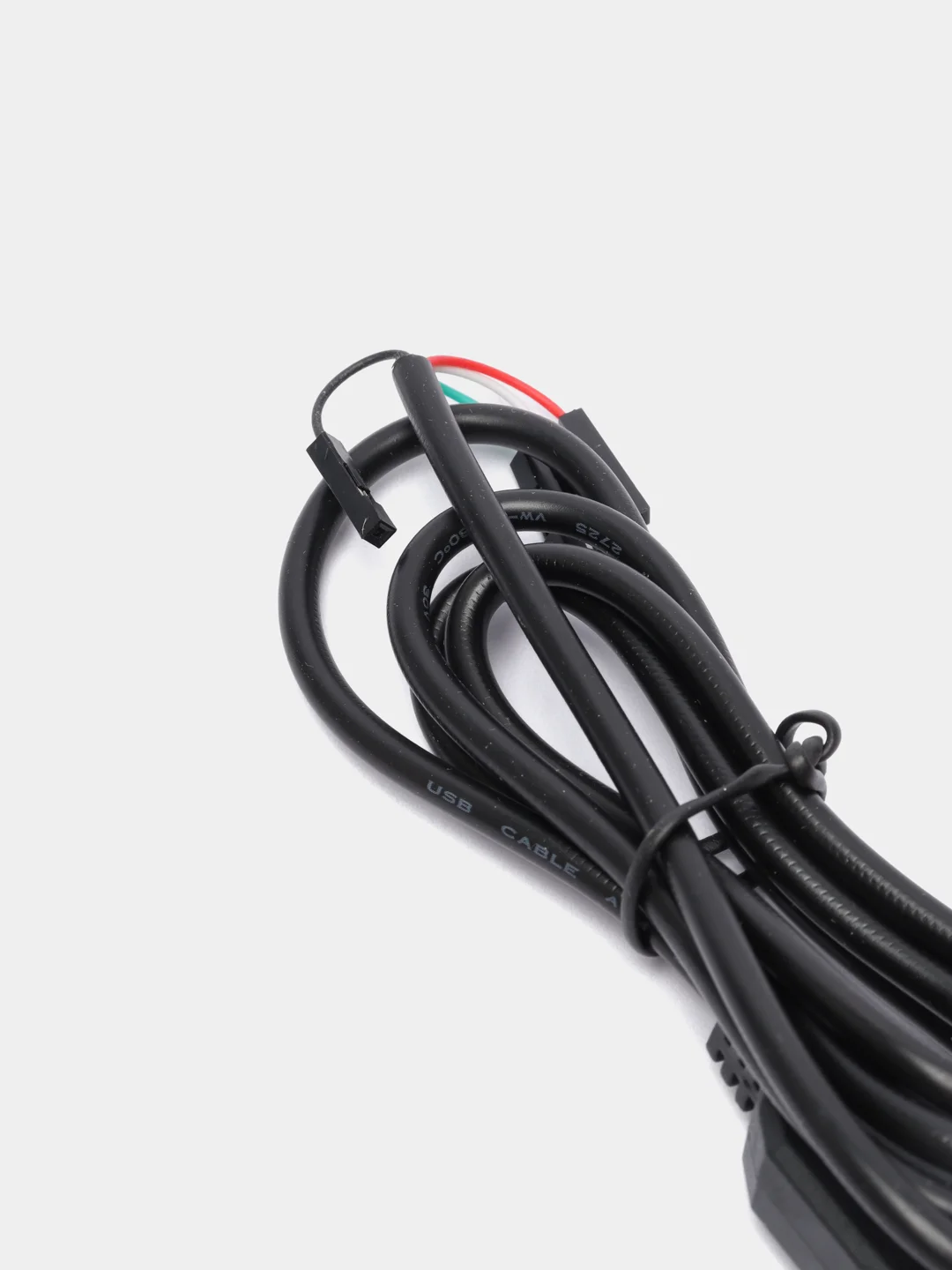

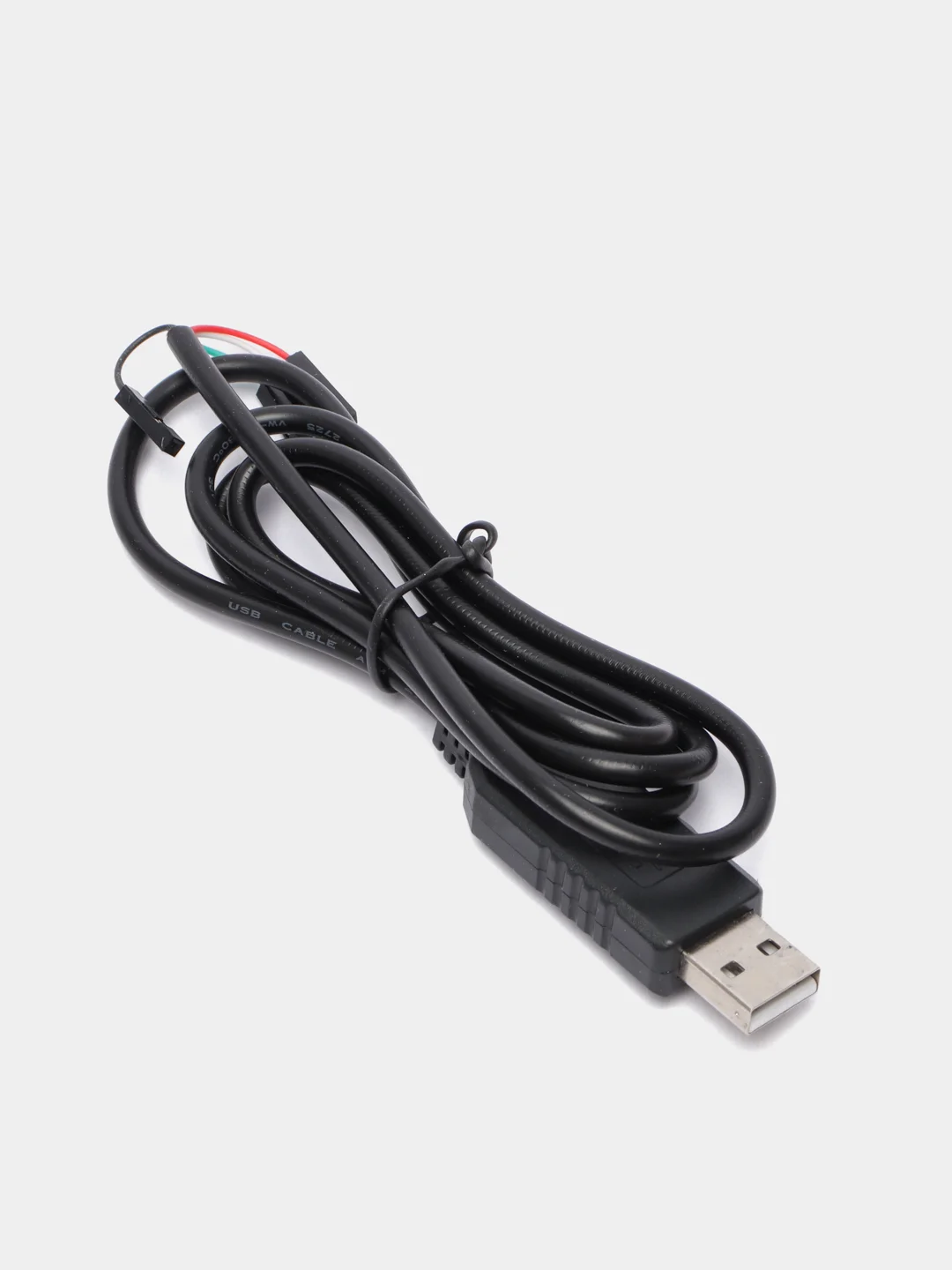

Адаптер для подключения к UART микроконтроллера с TTL логикой с персонального компьютера по USB. На основе чипа PL2303HX. Этот адаптер выполнен в виде удобного кабеля (90 см) с контактами "мама", которые удобно подключать в любое место отлаживаемой платы.

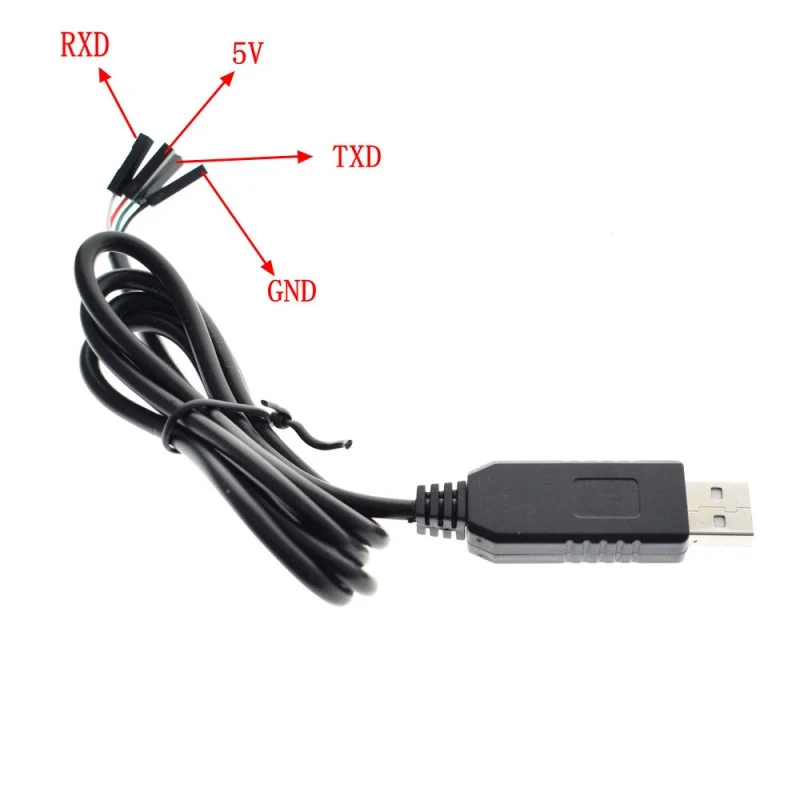

Красный провод: 5V - можно запитать микроконтроллер от напряжения 5В;

Черный провод: GND - общий провод;

Белый провод: TX - подключить к выводу UART RX микроконтроллера;

Зеленый провод: RX - подключить к выводу UART TX микроконтроллера;

На персональный компьютер необходимо установить драйвер эмуляции COM порта для чипа PL2303HX.

Для Windows выше 7 возможно не подойдут более новые драйвера.

По умолчанию, на питание выведено 5В, но разборный корпус позволяет при необходимости разобрать и изменить на необходимое напряжение.

Можно удобно перепрограммировать Arduino устройства, соединяясь с ними через компьютер.
