Описание

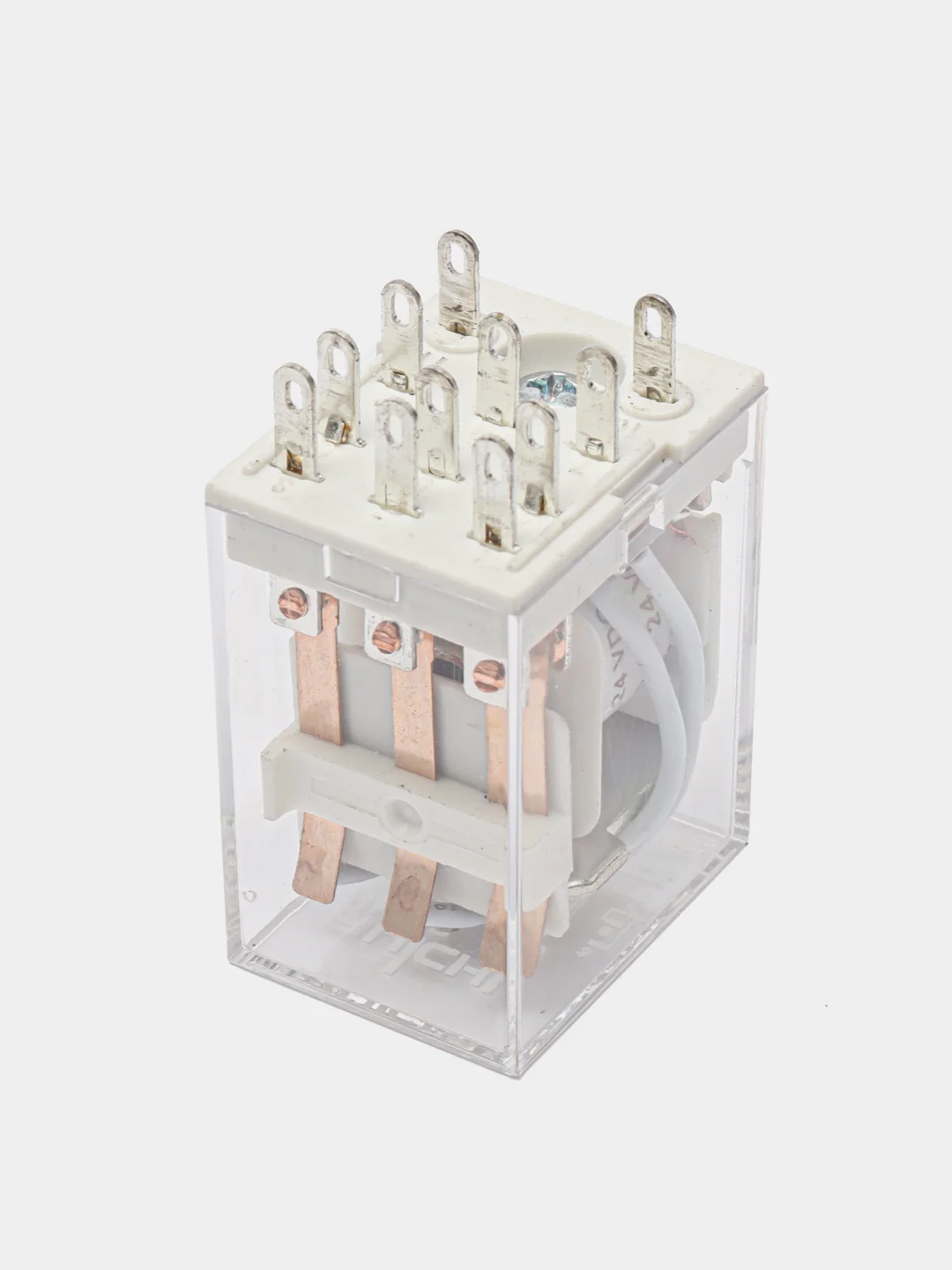

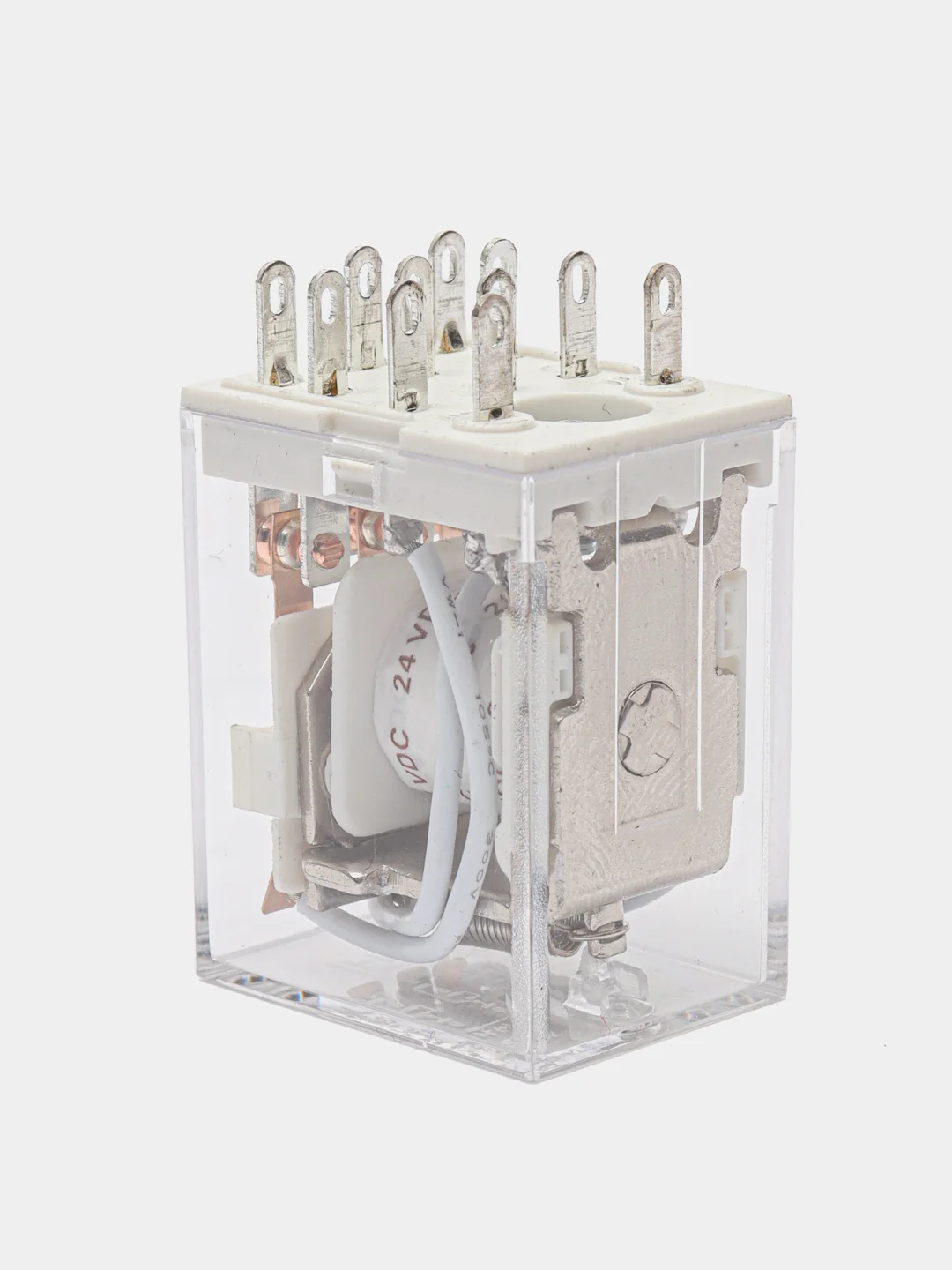

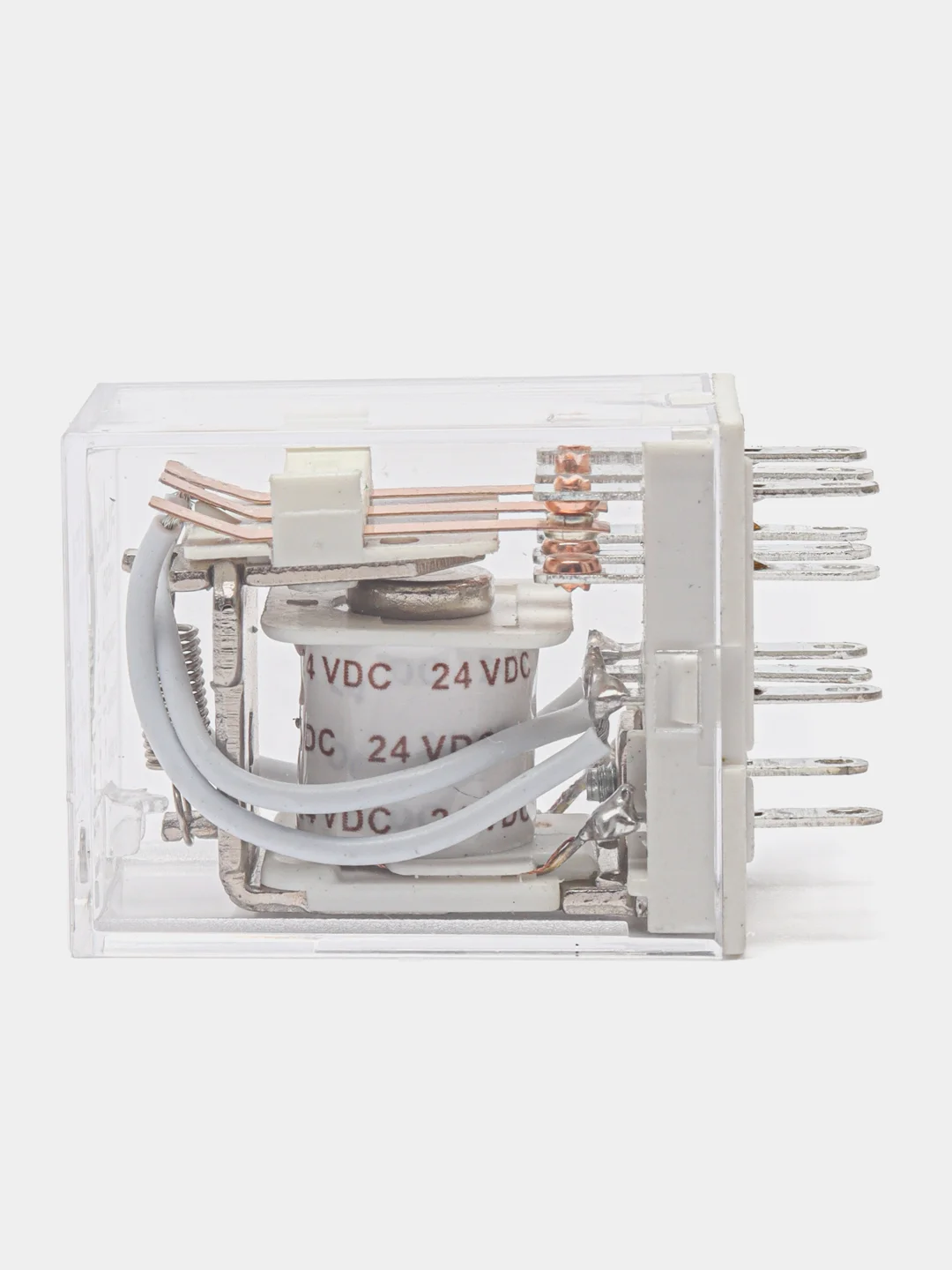

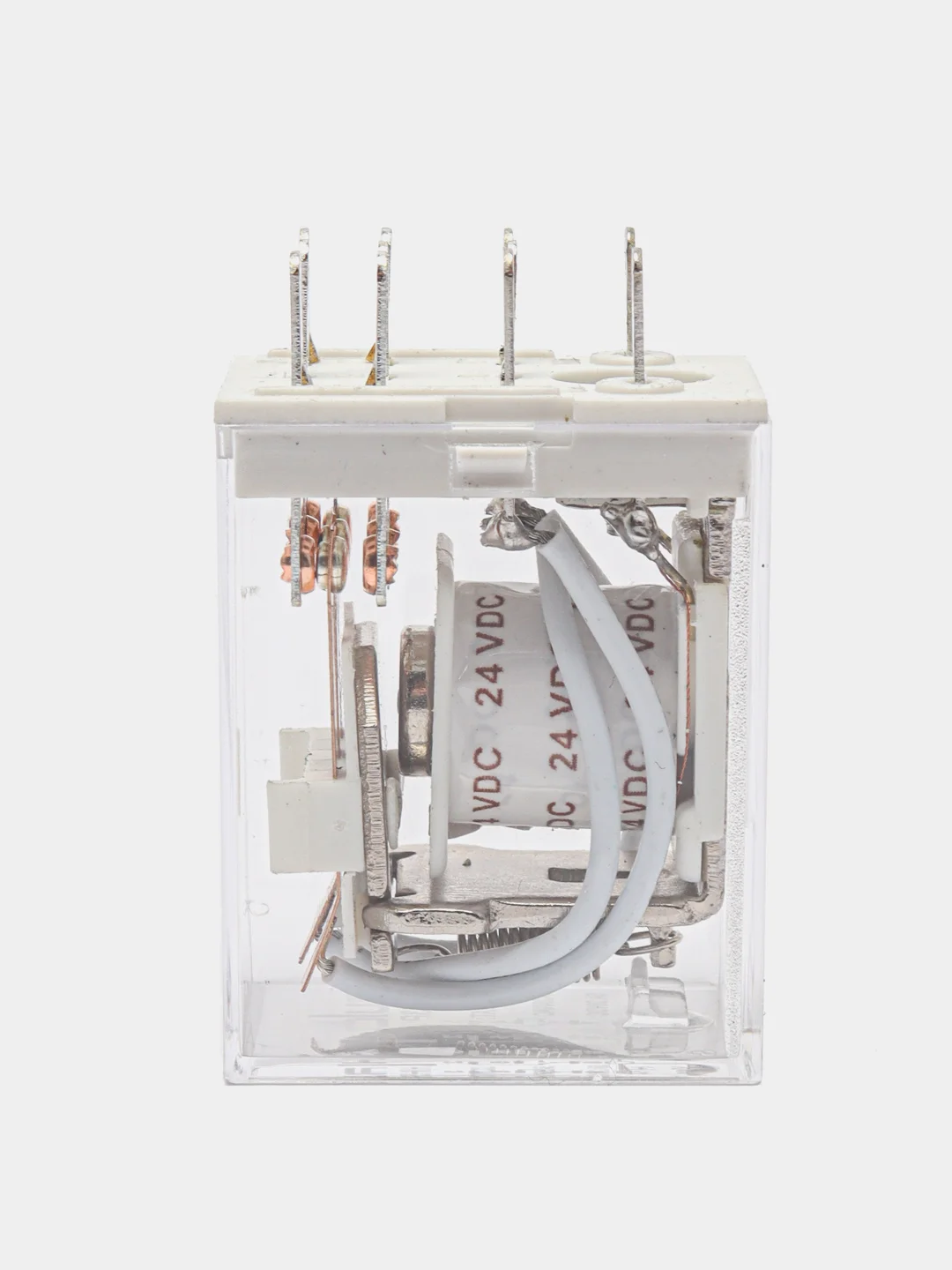

Реле электромагнитные HLS-4453 – реле общего назначения коммутируют цепи постоянного тока напряжением 12В, 24В и переменного тока напряжением до 240В с номинальным током 5А и коммутируемой мощностью до 210Вт.
Напряжение катушки составляет − 12В, 24В постоянного тока и 240В переменного тока.
Аналогами реле HLS-4453 являются РП-21-003, РП-21-004, HJQ-22F, HH53P, HH54P.
Конструкция реле HLS предусматривает 3 или 4 группы переключающих контактов.
Время срабатывания составляет 25мс, время отпускания – 25мс.
Способ крепления – под пайку, или в розетки (колодки), которые фиксируются на панели винтами или защелками с последующим присоединением проводников пайкой или винтами. Степень защиты реле HLS – IP40.
Максимальный коммутируемый ток - 5 А;
Максимальное коммутируемое напряжение - 30VDC 250VAC;
Максимальная коммутируемая мощность 210Вт 1750Вт;
Сопротивление контактов - 100 мОм;
Количество срабатываний механических (мин) - 10 000 000;
Количество срабатываний электрических (мин) - 100 000;

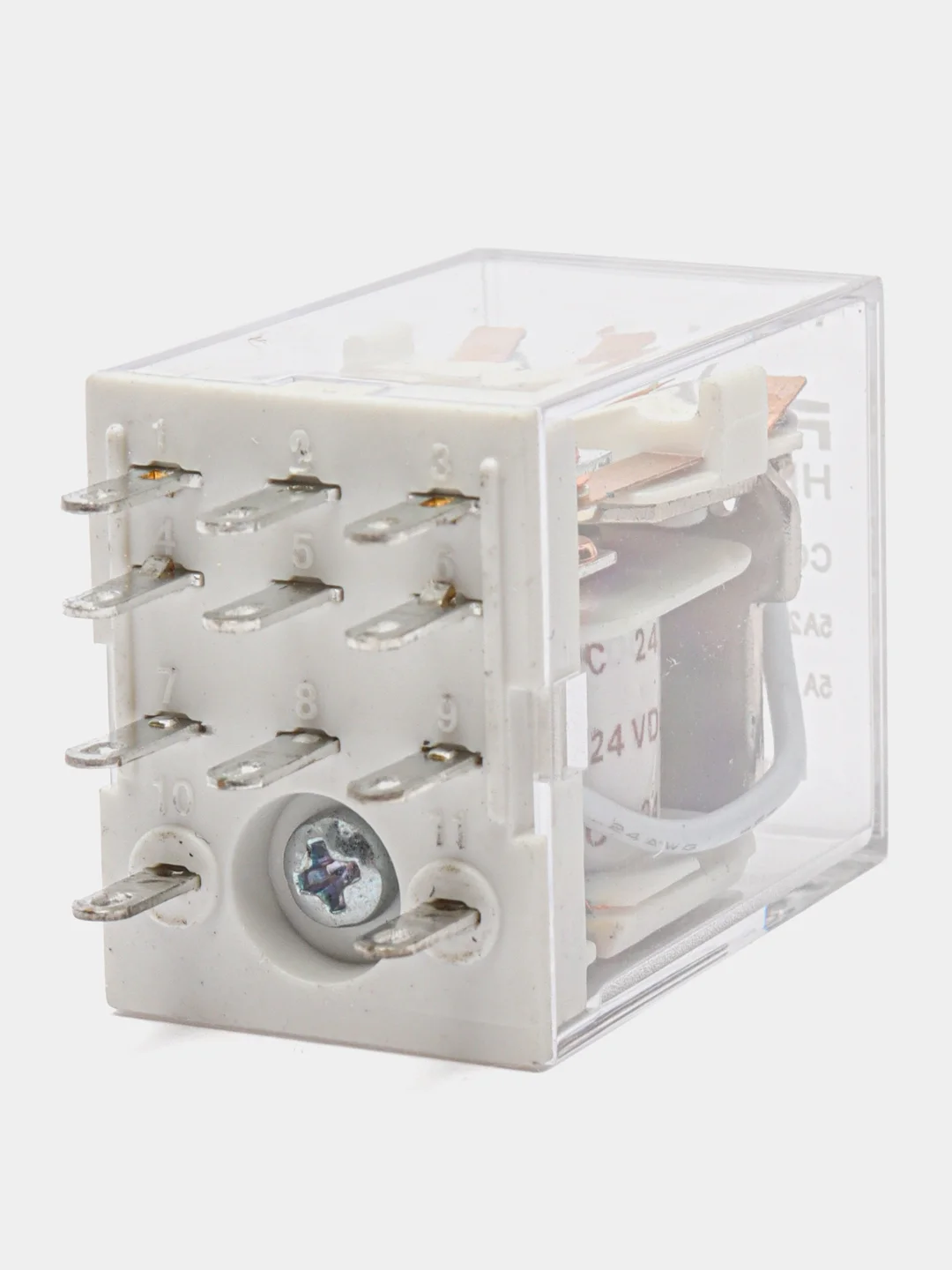

Тип выводов - штыревые вывода;
Габариты L×B×H - 27,5 × 21,5 × 40 мм.
