Описание

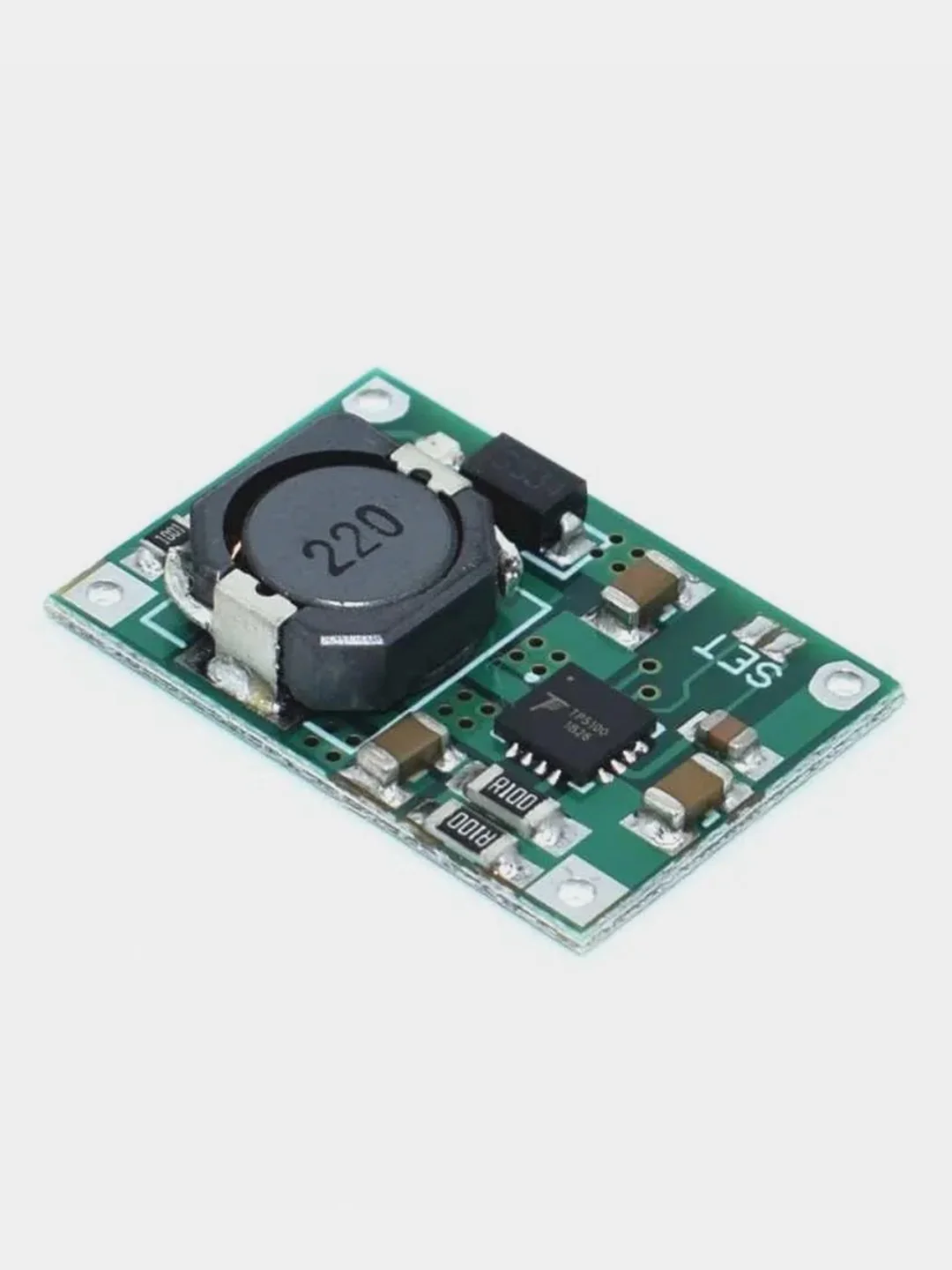

Модуль зарядки LiIo/LiPo аккумуляторов на чипе TP5100. Модуль может использоваться для зарядки одного аккумулятора (3.7V) или двух аккумуляторов включенных последовательно (8.4V). Выбор количества аккумуляторов производится перемычкой на плате.
Напряжение полного заряда для 1-й Li-Ion батареи - 4.2V.
Входное напряжение - от 5 до 15VDC.
Напряжение полного заряда для 2-х, последовательно включенных, Li-Ion батарей - 8.4V.
Входное напряжение - от 10 до 15VDC.
Ток заряда - 2A (необходимо приклеить радиатор с обратной стороны платы).
При токе заряда 1А - радиатор не нужен, но необходимо выпаять один из двух резисторов с маркировкой "R100".
По умолчанию выставлен режим заряда 1-й Li-Ion батареи.

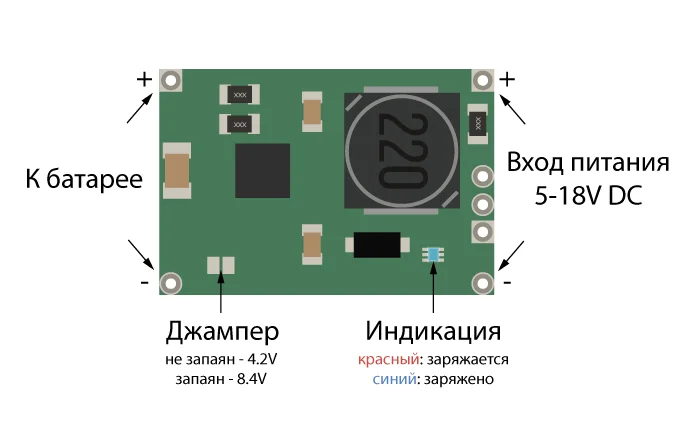

При необходимости заряжать две Li-Ion батареи, впаяйте перемычку между контактами "SET".
На плате установлены синий и красный светодиоды.
Если горит синий - нет батареи или заряд окончен.
Если горит красный - идёт зарядка.
При необходимости можно установить внешний двухцветный светодиод.
