Описание

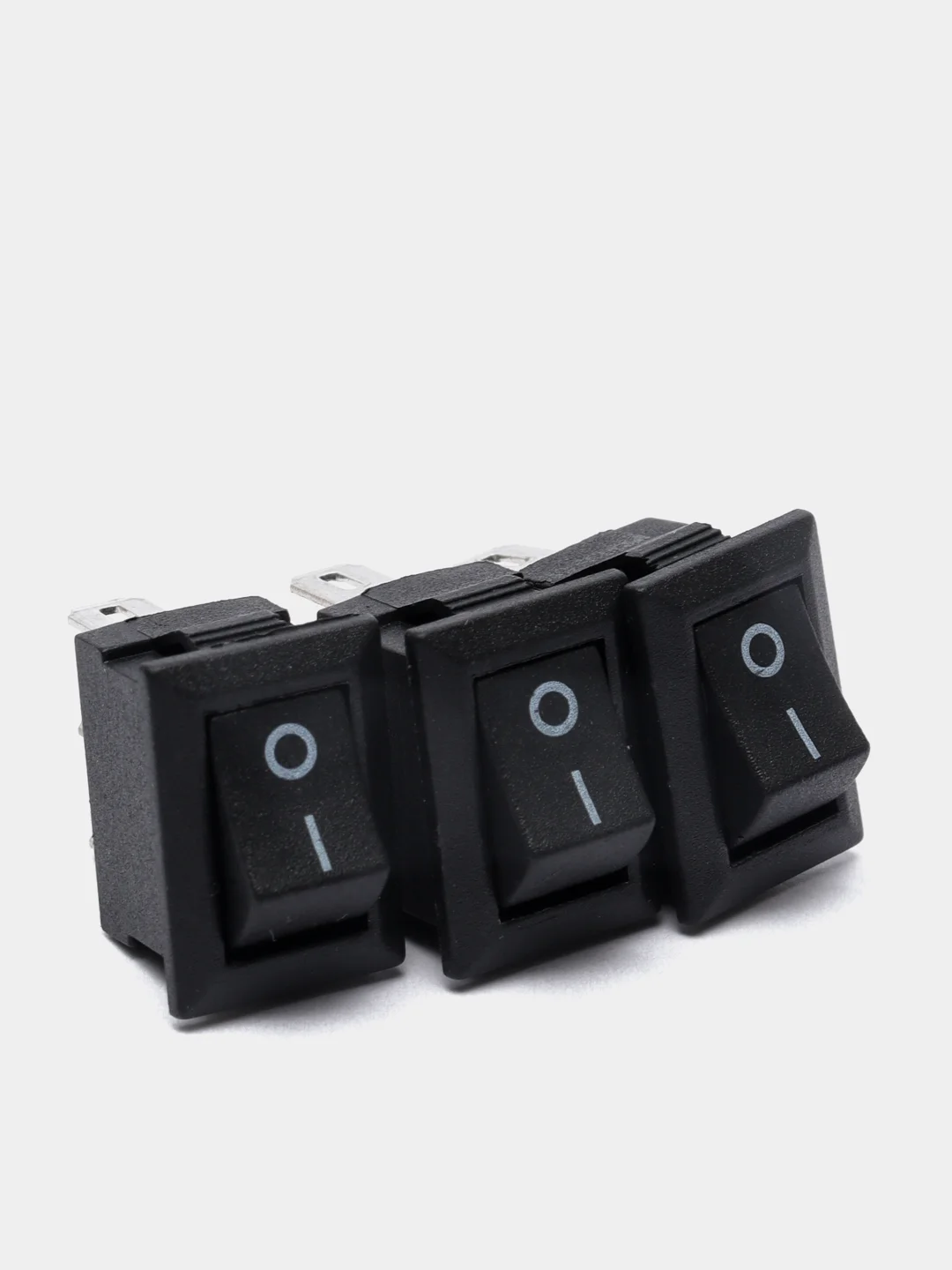

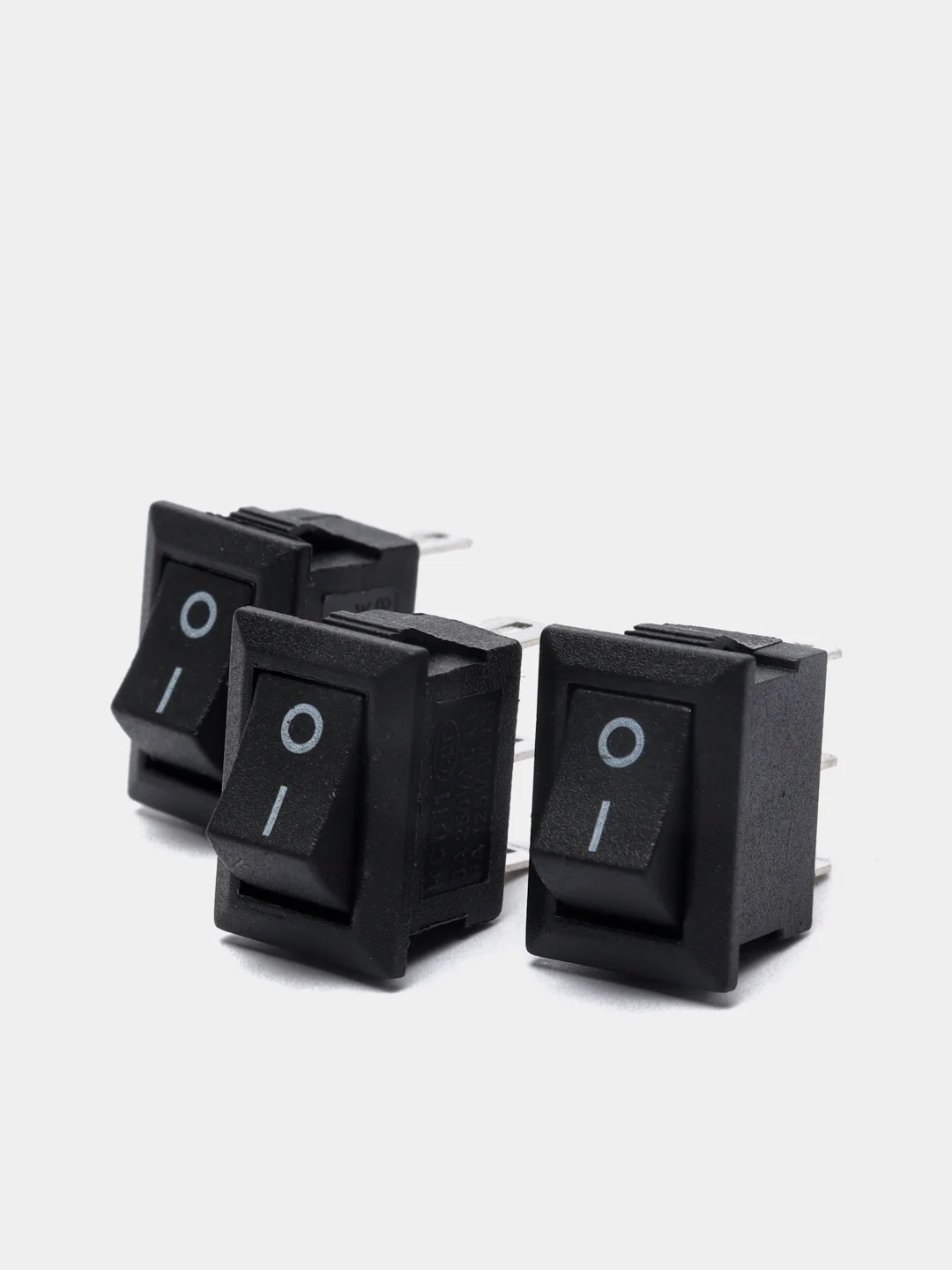

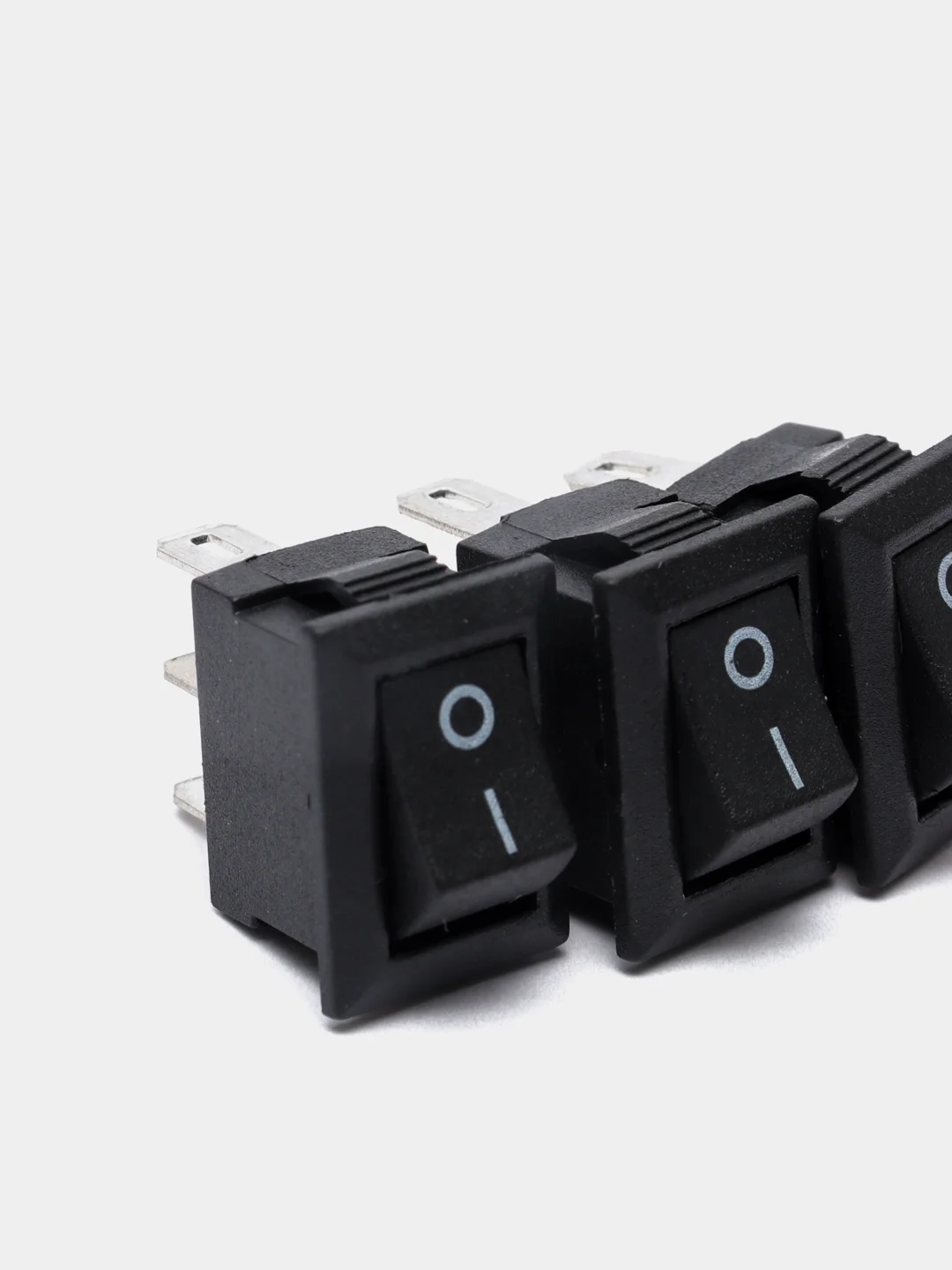

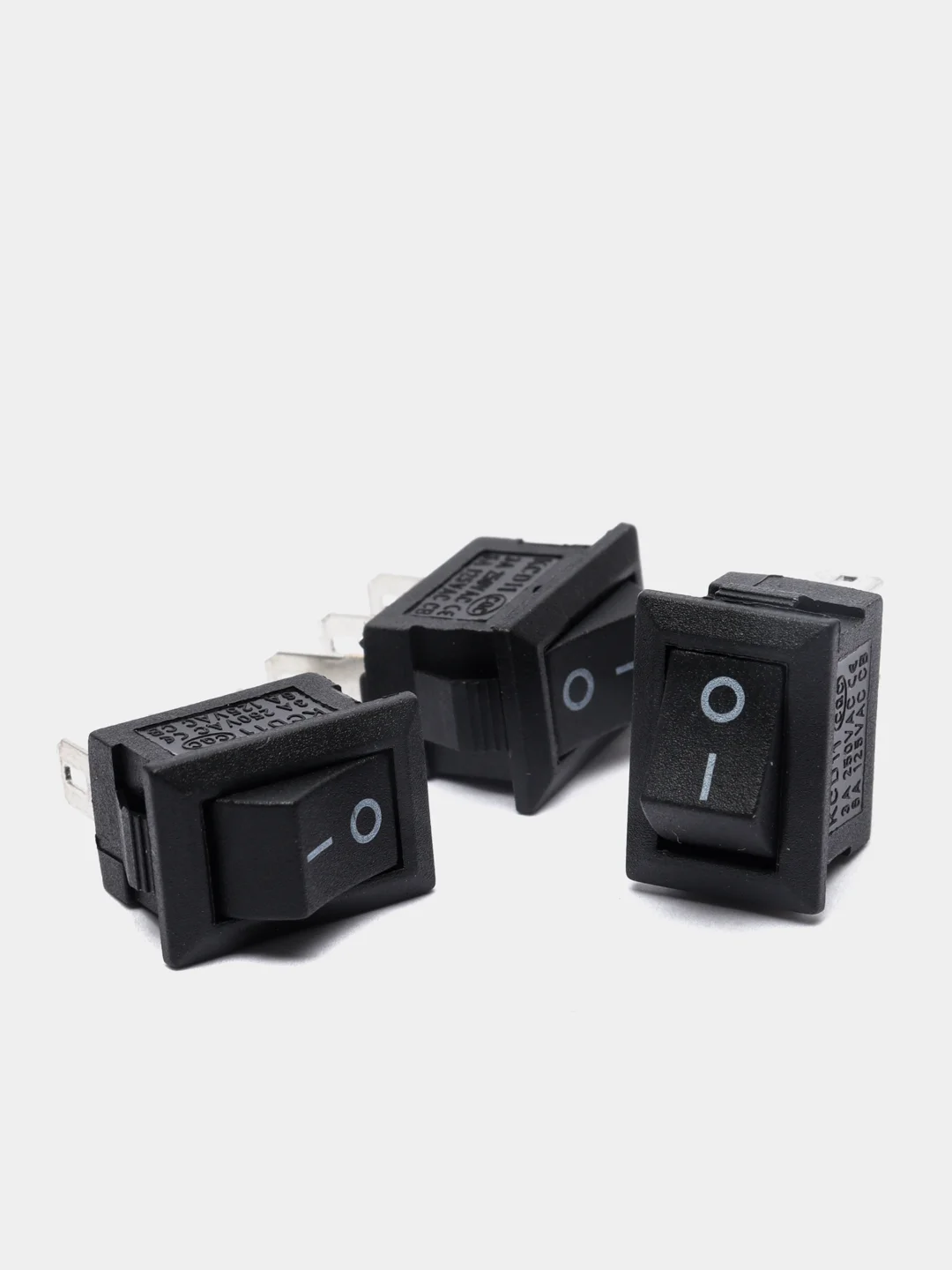

Клавишные переключатели перекидного типа KCD (Rocker Switch) предназначены для работы в составе широкого перечня бытовой техники, промышленных приборов и устройств для выполнения функций включения-отключения питания (On-Off; On-Off-On) или коммутации электрических цепей устройств (On-On) с фиксацией или без фиксации во включенном положении. Конструкции перекидных переключателей позволяют закреплять их в гнездах заданных размеров без применения дополнительных крепежных элементов и специальных инструментов. Выпускаются типовые линейки клавишных переключателей с различными видами схем переключения с контактами в одной, двух или трех группах с количеством клавиш от одной до трех, что позволяет построить требуемые коммутационные схемы с заданными функциями, в том числе при размещении переключателей на панелях индустриального стандарта. Предлагаются переключатели с клавишами нескольких цветовых
решений с маркировкой или без нее. Маркировка клавиш соответствует стандартным условным обозначениям функций переключателей. Клавиши могут быть выполнены из непрозрачной пластмассы без подсветки или с подсветкой - точечной индикацией (En), а также из прозрачной пластмассы с подсветкой (N).
Схема переключения : On-Off, SPDT.
Кол-во контактов в группе/ кол-во групп (всего контактов): 2/ 1 (2P).
Цвет: клавиша/ корпус: Черный/ черный.
Форма клавиши: Тип С (вогнутая).
Наличие и тип подсветки: Нет.
Размер установочного отверстия: 9 х 13,2 мм.
Коммутируемое напряжение: 250 (125) В.
Максимальный ток: 3 (6) А.
Контактное сопротивление, не более: 35 мОм.
Сопротивление изоляции, не менее: 100 (500 В, 1 мин.) МОм.
Диэлектрическая прочность: 1500 В (50 Гц, 1 мин.).
Количество циклов коммутации (электро), не менее: 10000.
Диапазон рабочих температур: -25 …+85 °С.
Высота: 15 (по лицевой планке) мм.
Ширина: 10,5 мм.
Глубина: 19,2 мм.
