Паяльная станция ZD-927 укомплектована компактным низковольтным паяльником мощностью 8 Вт, который подходит для наиболее точных работ с миниатюрными радиокомпонентами.
Описание

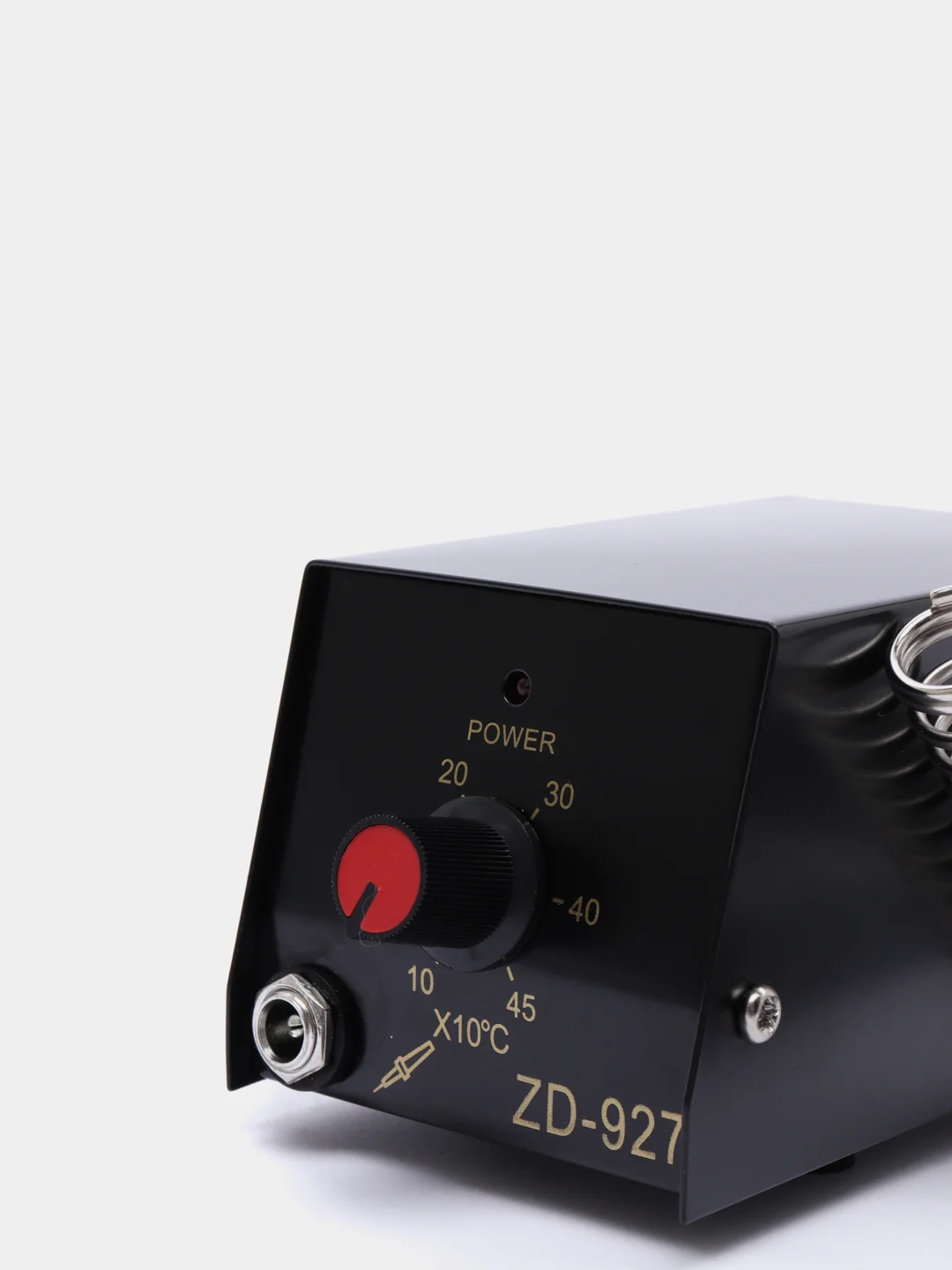

Паяльная станция ZD-927 укомплектована компактным низковольтным паяльником мощностью 8 Вт, который подходит для наиболее точных работ с миниатюрными радиокомпонентами. Паяльник снабжен керамическим нагревательным элементом и рассчитан на рабочую температуру от 100°C до 450°C. На передней панели прибора находится поворотный аналоговый переключатель, позволяющий выбрать наиболее оптимальную для пайки температуру нагрева

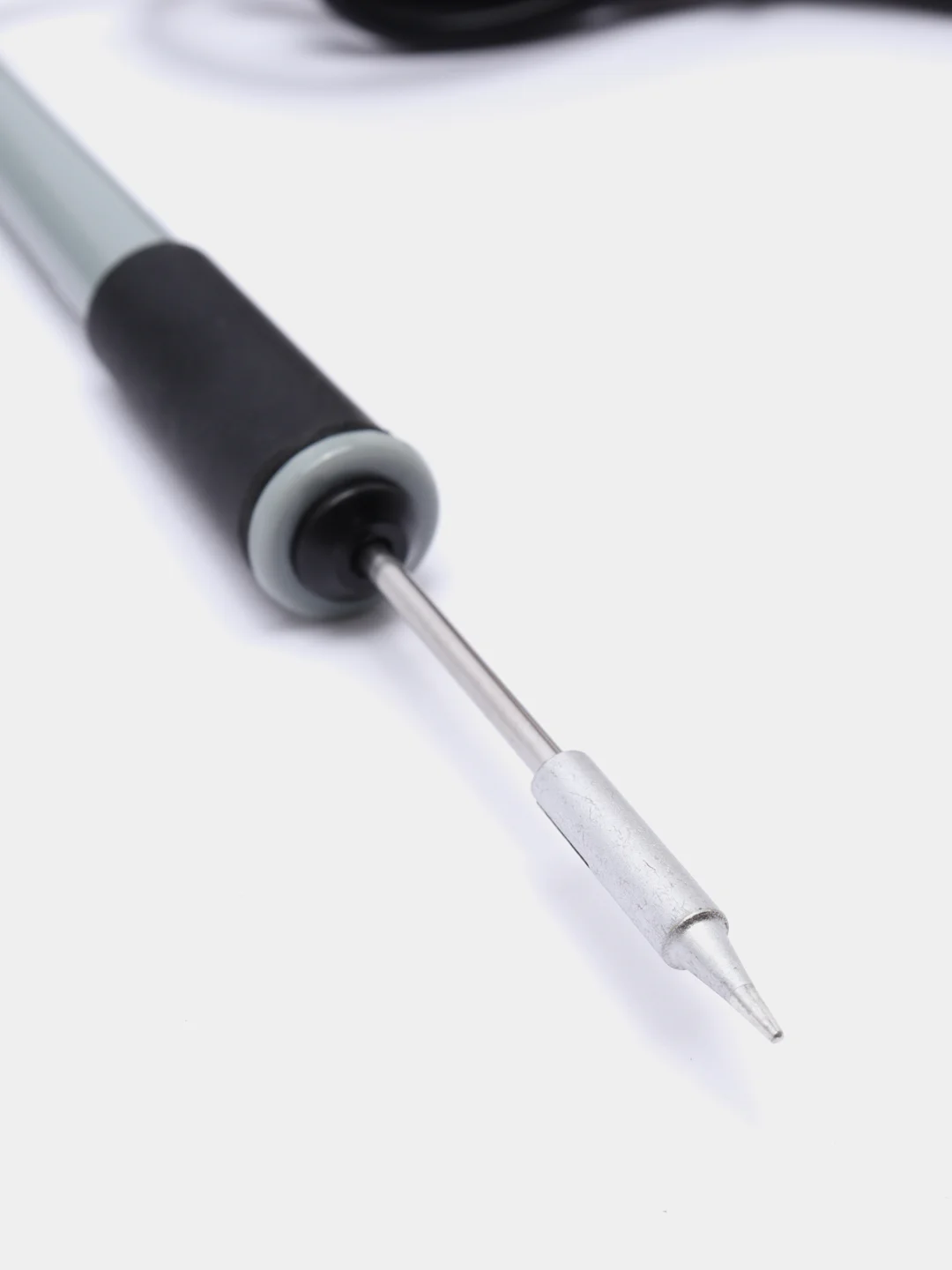

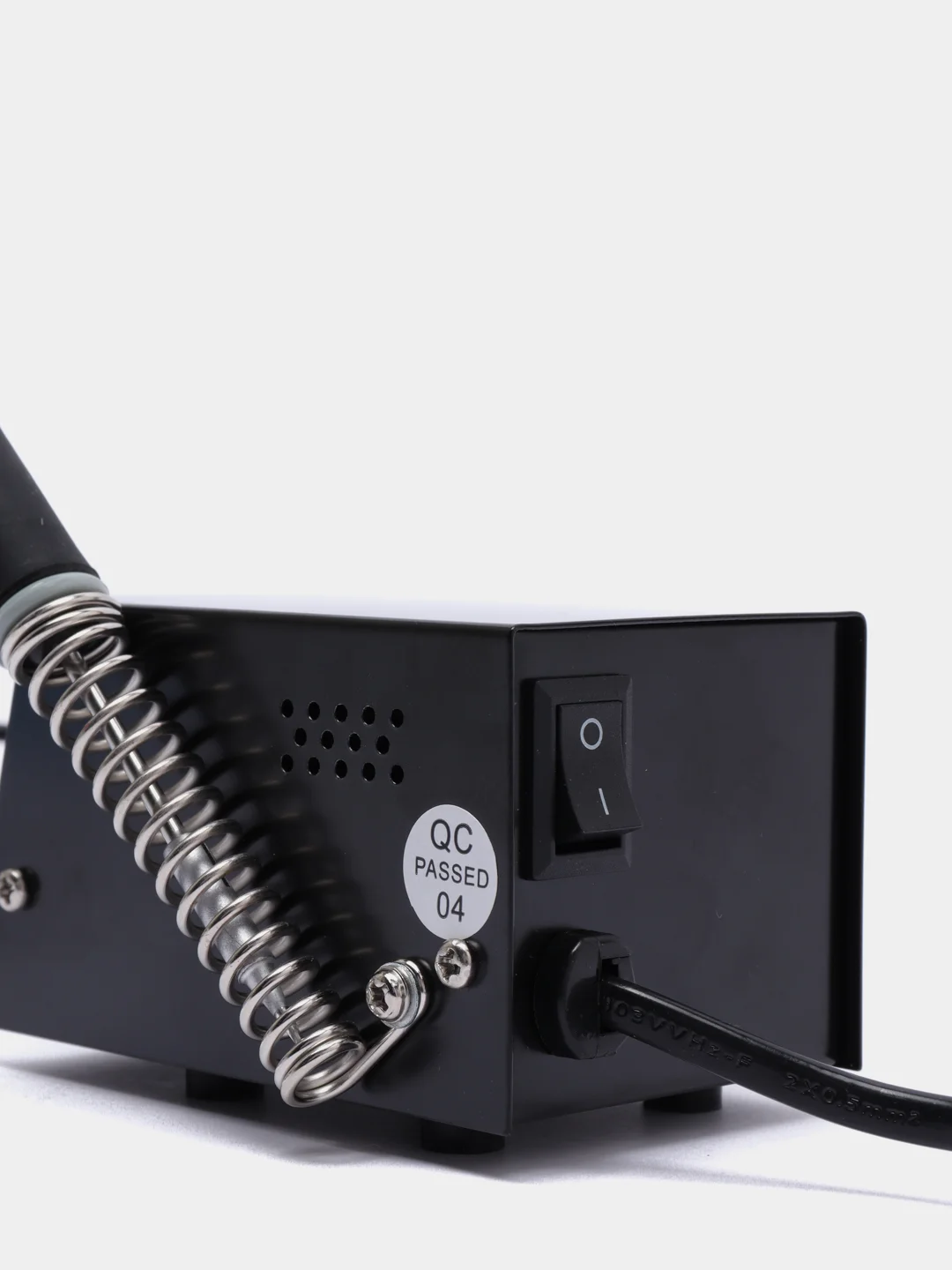

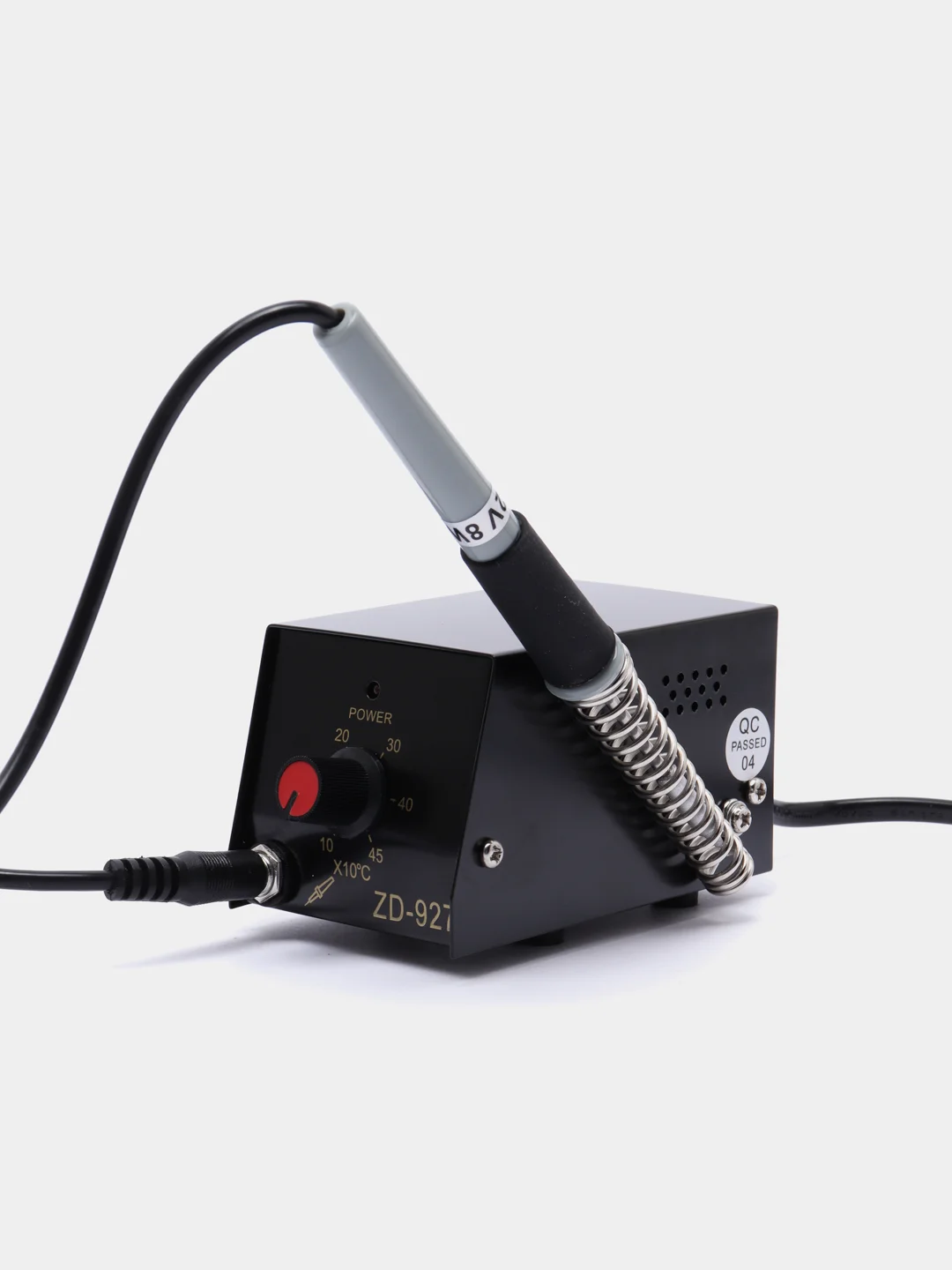

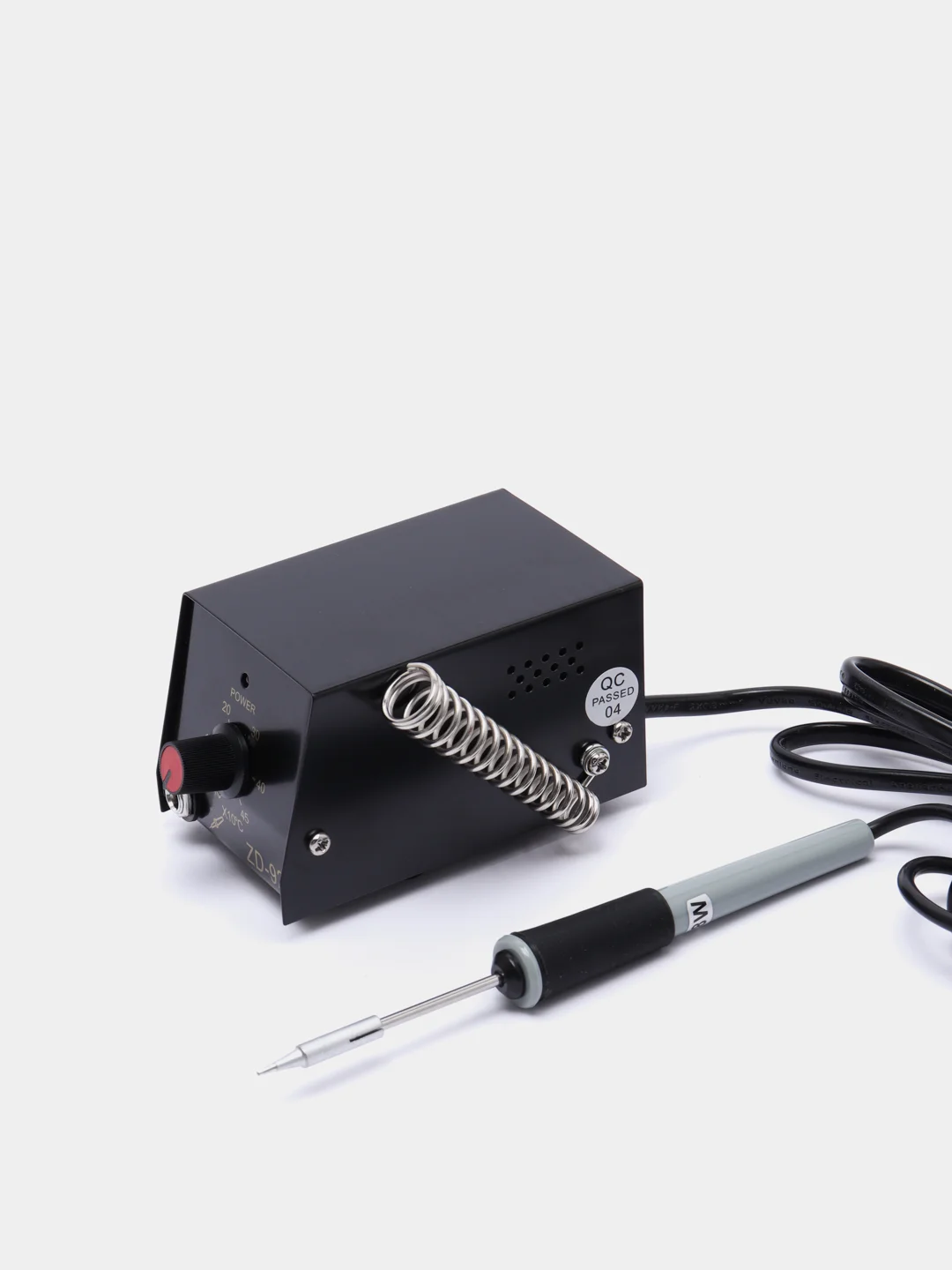

Паяльник подключается к паяльной станции ZD-927 12-0159 при помощи отсоединяемого кабеля. На корпусе настольного прибора имеется стальной держатель, в котором можно безопасно расположить разогретый инструмент. Oстрым и тонким жалом паяльника, имеющим коническую форму, будет удобно работать. Паяльная станция, подходящая для любительского или профессионального применения, весит 750 граммов и получает питание от розетки сети 220 В.
Обзор на данную паяльную станцию можно найти тут.
Инструкция
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
- Поместите устройство на чистую, горизонтальную и теплостойкую поверхность;
- Проверьте, чтобы кнопка включения/выключения на устройстве стояла в положении «выключено (О)»;
- Подключите круглый разъем соединительного кабеля паяльника к станции;
- Вставьте паяльник в спиральный металлический держатель на паяльной станции;
- Подключите вилку кабеля питания к розетке электросети 230 В;
- Переведите кнопку включения/выключения прибора в положение «включено (I)», при этом индикатор на устройстве загорится красным;
- Поверните регулятор температуры по часовой стрелке до желаемого уровня;
- Для эффективной работы паяльника следует подождать, пока устройство не достигнет необходимого уровня температуры. Не следует использовать устройство непрерывно на максимальной мощности. При непрерывной работе более 15-20 минут на самом высоком уровне мощности поверните регулятор температуры на средний, чтобы предотвратить перенапряжение устройства;
- Во время перерывов или после завершения работ следует положить паяльник в держатель на паяльной станции, при этом жало должно быть обращено вниз;
- По завершению производственных работ переведите выключатель паяльной станции в положение «выключено (О)»;
- Отключите устройство от электросети и дайте ему остыть.
РАБОЧАЯ ТЕМПЕРАТУРА
Выбор правильной температуры для пайки является важным фактором для получения качественного соединения. Если температура будет слишком низкая, то припой не будет течь правильно и может вызвать холодные паяные соединения. Если температура будет слишком высока, то флюс будет сожжен и не позволит припою течь правильно. Высокие температуры также могут испортить плату или другие чувствительные компоненты. Когда рабочая температура наконечника будет выбрана правильно для типа используемого припоя, тогда будет обеспеченно качественное соединение. Наиболее распространенные сплавы припоя, используемые в промышленной электронике, являются 60-процентным оловом, 40-процентным свинцом (60/40). Рабочая температура наконечника припоя 60/40 детализирована ниже (информация для справки): Точка плавления: 215 °C Рабочая температура: 215-300 °C Операции по поточной линии: 320-380 °C Операция демонтаж для маленького соединения: 315 °C Операция демонтаж для большего соединения: 400 °C
УХОД ЗА ЖАЛОМ ПАЯЛЬНИКА Паяльник оборудован долговечным жалом. Пожалуйста, соблюдайте следующие условия:
1. Жало паяльника, покрытое оловом, можно хранить в течение любого промежутка времени. Протрите его перед использованием;
2. Не оставляйте паяльник включенным при высокой температуре на большие промежутки времени, поскольку это уменьшит ресурс работы поверхности наконечника;
3. Никогда не чистите наконечник напильником или грубыми абразивными материалами;
4. Если на наконечнике формируется окисный слой, он может быть удален с помощью изопропилового спирта. Как только это сделано, немедленно нагрейте и погрузите в олово наконечник, чтобы предотвратить дальнейшее окисление;
5. При непрерывном использовании паяльника каждые 20 часов необходимо выполнять мероприятия по чистке: удалять нагар, остатки припоя, флюса, компаундов и прочего с наконечника;
6. Не используйте флюсы, содержащие хлориды или кислоты. Используйте только канифоль или активизированные смолы.
ОБСЛУЖИВАНИЕ: При хранении прибор всегда должен находиться в коробке. Если шнур питания поврежден, он должен быть заменен сервисным агентом или другим квалифицированным специалистом во избежание опасности.
ЗАМЕНА ЖАЛА: Замена или очистка жала должна проводиться только тогда, когда паяльник имеет комнатную температуру или ниже. Будьте осторожны! После удаления жала в отверстие может попасть мусор или пыль! Перед тем, как установить жало обратно, необходимо почистить отверстие.
ОБ УХОДЕ ЗА ПРИБОРОМ От правильного ухода зависит продолжительность и качество его работы, пожарная безопасность и возможность поражения электрическим током:
- Перед включением прибора в сеть следует визуально проверить состояние шнура, штепсельной вилки и остальных узлов;
- Шнур не должен иметь резких перегибов и порезов;
- Своевременно удаляйте загрязнения с прибора.
