Описание
Данный модуль предназначен для регулирования скорости двигателей постоянного тока (мощности нагрузки). Модуль можно применять для изменения скорости вращения двигателей, изменения яркости света лампы и т.д.
Модуль спроектирован на 2 транзисторах, подстроечном резисторе и прочих вспомогательных компонентах, которые обеспечивают правильную работу модуля. Модуль управляет оборотами используя метод ШИМ (широтно-импульсная модуляция). ШИМ управление заключается в изменении длительности импульсов при постоянной частоте следования импульсов. С помощью потенциометра осуществляется изменение скорости электродвигателей. Сопротивление переменного резистора составляет 10 кОм. Скважность импульсов напряжения постоянного тока изменяется в диапазоне от 10 до 100%.
Данный ШИМ - регулятор предназначен для управления нагрузкой до 10 А (предельная сила тока). Рекомендуется использовать нагрузку немного меньше максимальной силы тока. Также на плате модуля имеется предохранитель 10 А. Максимальная выходная мощность ШИМ - регулятора 400 Вт. В корпус транзистора вмонтировано охлаждающие устройство в виде радиатора, который обеспечивает охлаждение компонента при большой нагрузке.

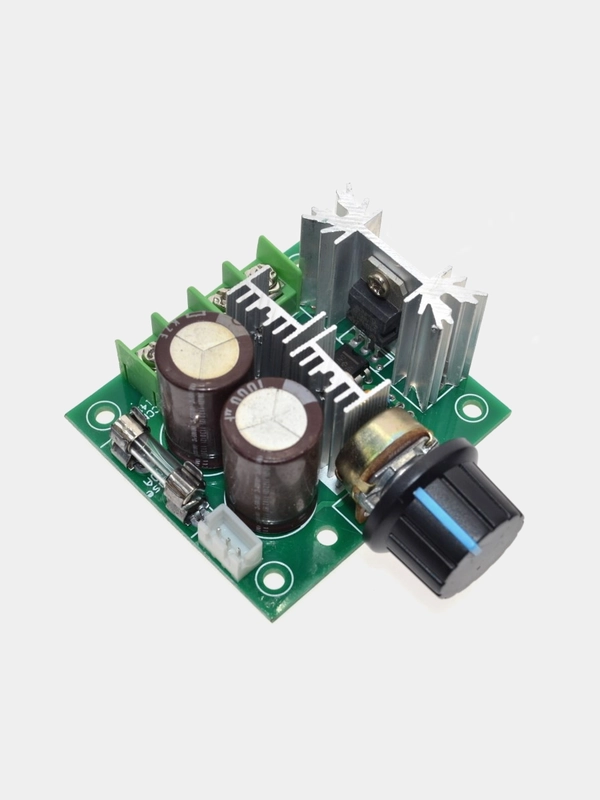

Плата имеет 4 клеммника:
POWER+: напряжение питания модуля 12 - 40 В
POWER-: «земля»
MOTOR+: напряжение питания мотора
MOTOR-: общий провод мотора
Подается напряжение питания от внешнего устройства питания. Диапазон входного напряжения питания составляет: от 12 до 40 В.
На плате расположены отверстия для крепления модуля к поверхности.
Входное напряжение: 12 В - 40 В DC.
Максимальная выходная мощность: 400 Вт.
Максимальный непрерывный выходной ток: 10 А.
Диапазон регулировки: от 10% до 100%.
Размер: 55 х 60 х 28 мм.
Частота ШИМ: 13 кГц.
Вес: около 75г.
