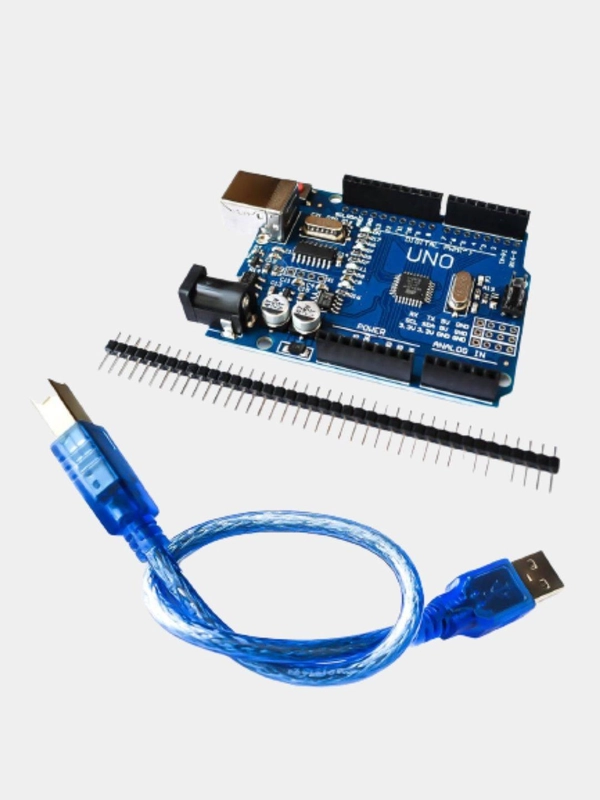

Arduino Uno флагманская платформа для разработки на языке программирования С++.
Описание
Контроллер имеет 14 цифровых входов/выходов (6 из которых могут использоваться как выходы ШИМ), 6 аналоговых входов, кварцевый генератор 16 МГц, разъём USB B, силовой разъём, разъем ICSP и кнопку перезагрузки.
Для питания можно использовать как USB разъем (5В), так и силовой разъем (7В - 12В).
УВАЖАЕМЫЕ КЛИЕНТЫ!
Спасибо вам за ваши Отзывы! Они помогают обслуживать Вас ещё лучше. Любой ваш вопрос по товару, пожалуйста, задавайте в сообщениях или по телефону +7(903)305-43-77 (телефон, WhatsApp, Telegram). Мы максимально оперативно свяжемся с Вами и ответим на Все Ваши вопросы по нашему магазину. Мы вместе!
Посмотрите другие интересные для вас товары:
https://kazanexpress.ru/robodesigner
Инструкция
Arduino Uno — флагманская платформа для разработки на языке программирования С++.
Uno выполнена на микроконтроллере ATmega328P с тактовой частотой 16 МГц. На плате предусмотрены 20 портов входа-выхода для подключения внешних устройств, например плат расширения или датчиков.
Подключение и настройка
Шаг 1

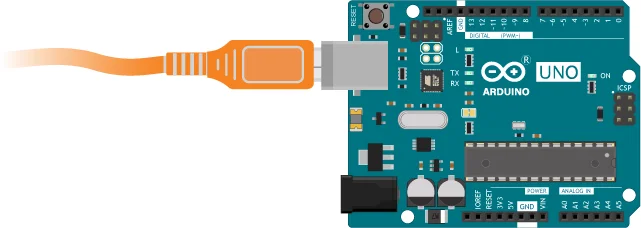

Подключите плату к компьютеру по USB. Для коммуникации используйте кабель USB (A — B).
Шаг 2
Установите драйвер USB CH340.

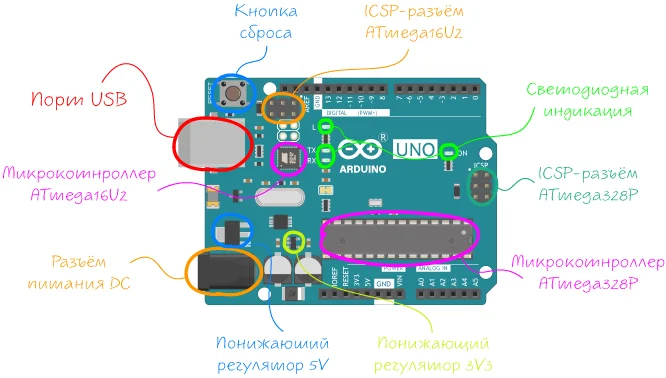

Элементы платы

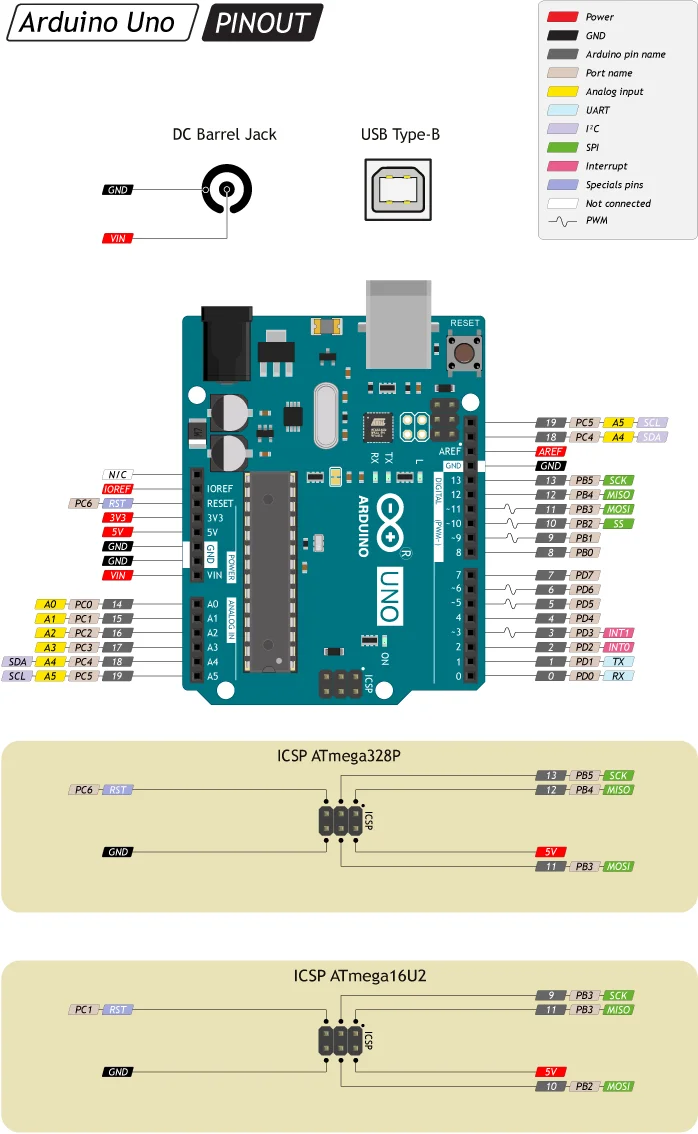

Распиновка

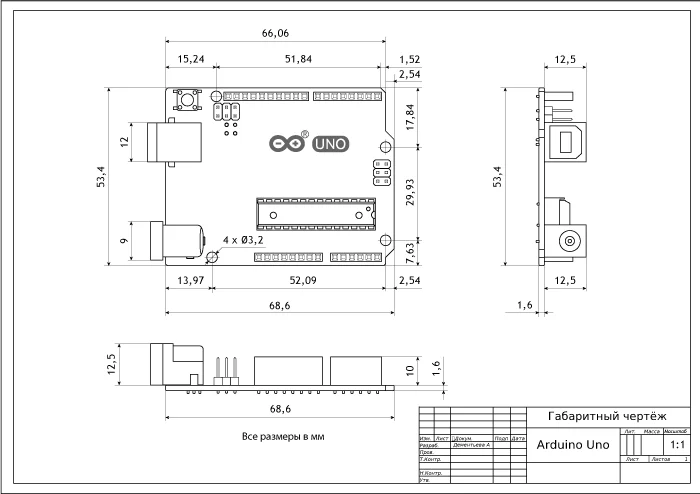

Габаритный чертёж
Характеристики
- Микроконтроллер: ATmega328P
- Ядро: 8-битный AVR
- Тактовая частота: 16 МГц
- Flash-память: 32 КБ
- RAM-память: 2 КБ
- EEPROM-память: 1 КБ
- Пины ввода-вывода: 20
- Пины с прерыванием: 2
- Пины с АЦП: 6
- Разрядность АЦП: 10 бит
- Пины с ШИМ: 6
- Разрядность ШИМ: 8 бит
- Аппаратные интерфейсы: 1× UART, 1× I²C, 1× SPI
- Напряжение логических уровней: 5 В
- Входное напряжение питания:
- через USB: 5 В
- через DC-разъём или пин Vin: 7,5–12 В
- Максимальный выходной ток пина 3V3: 150 мА
- Максимальный выходной ток пина 5V: 1 А
- Размеры: 69×53 мм
