Описание

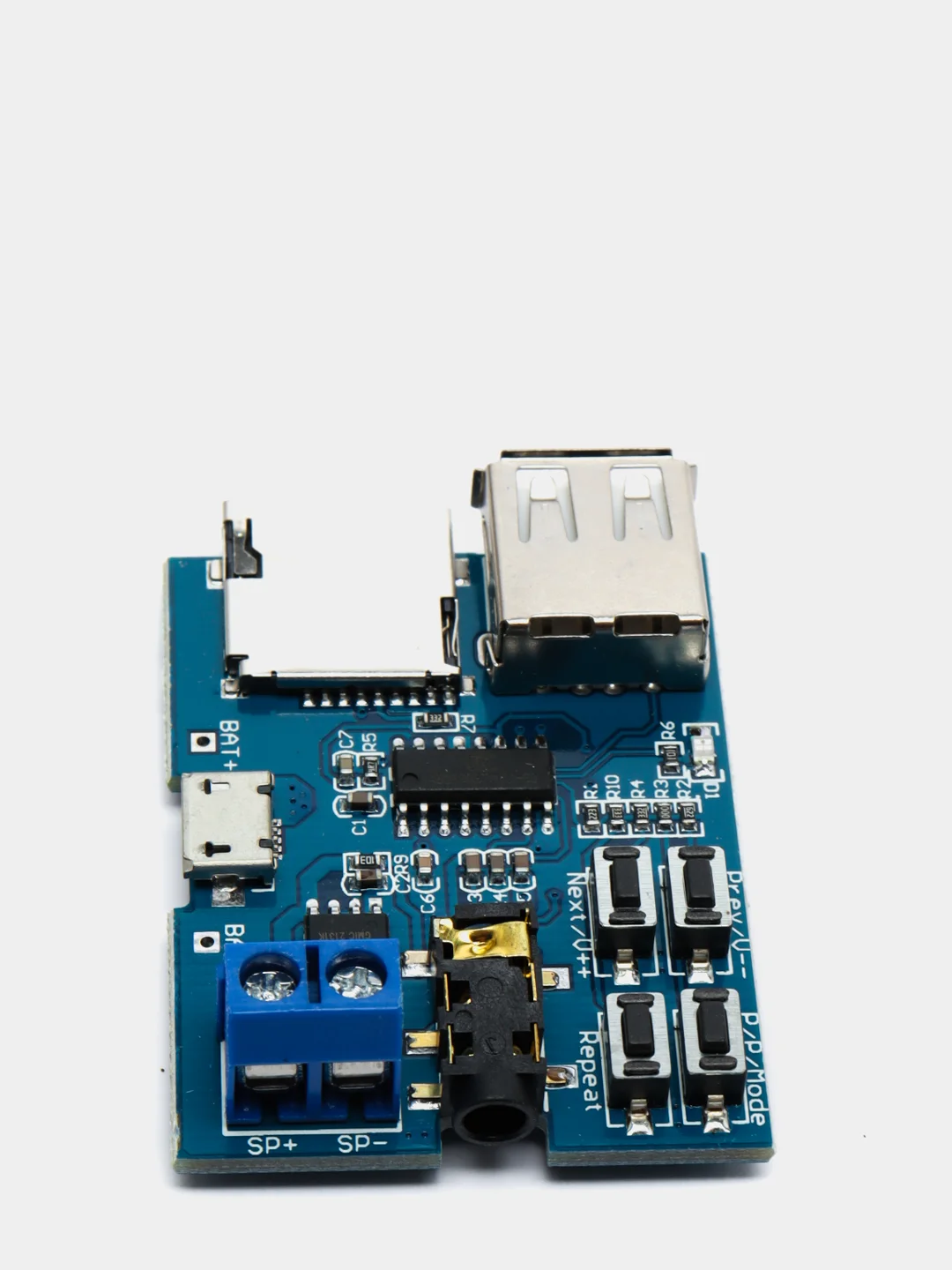

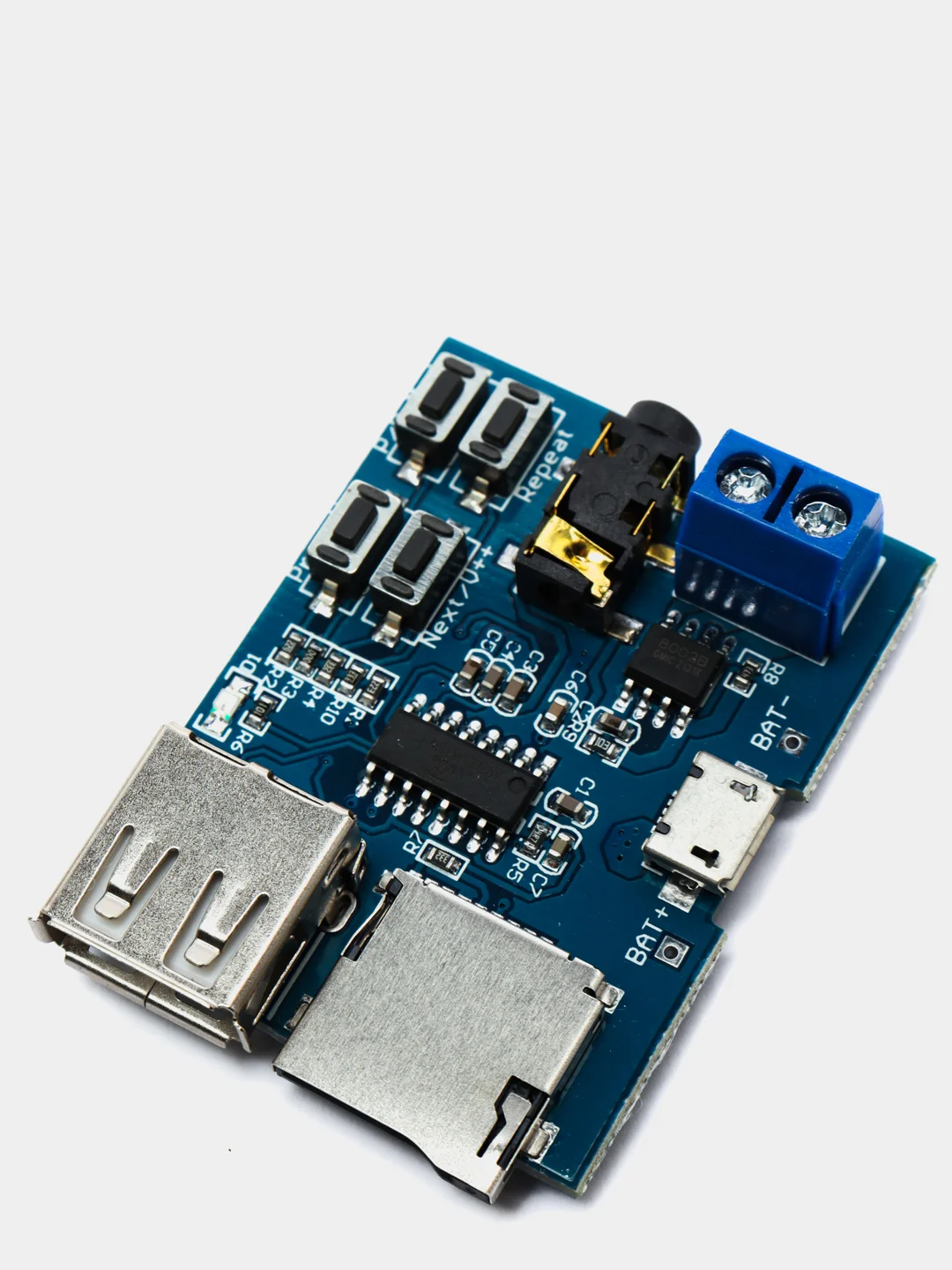

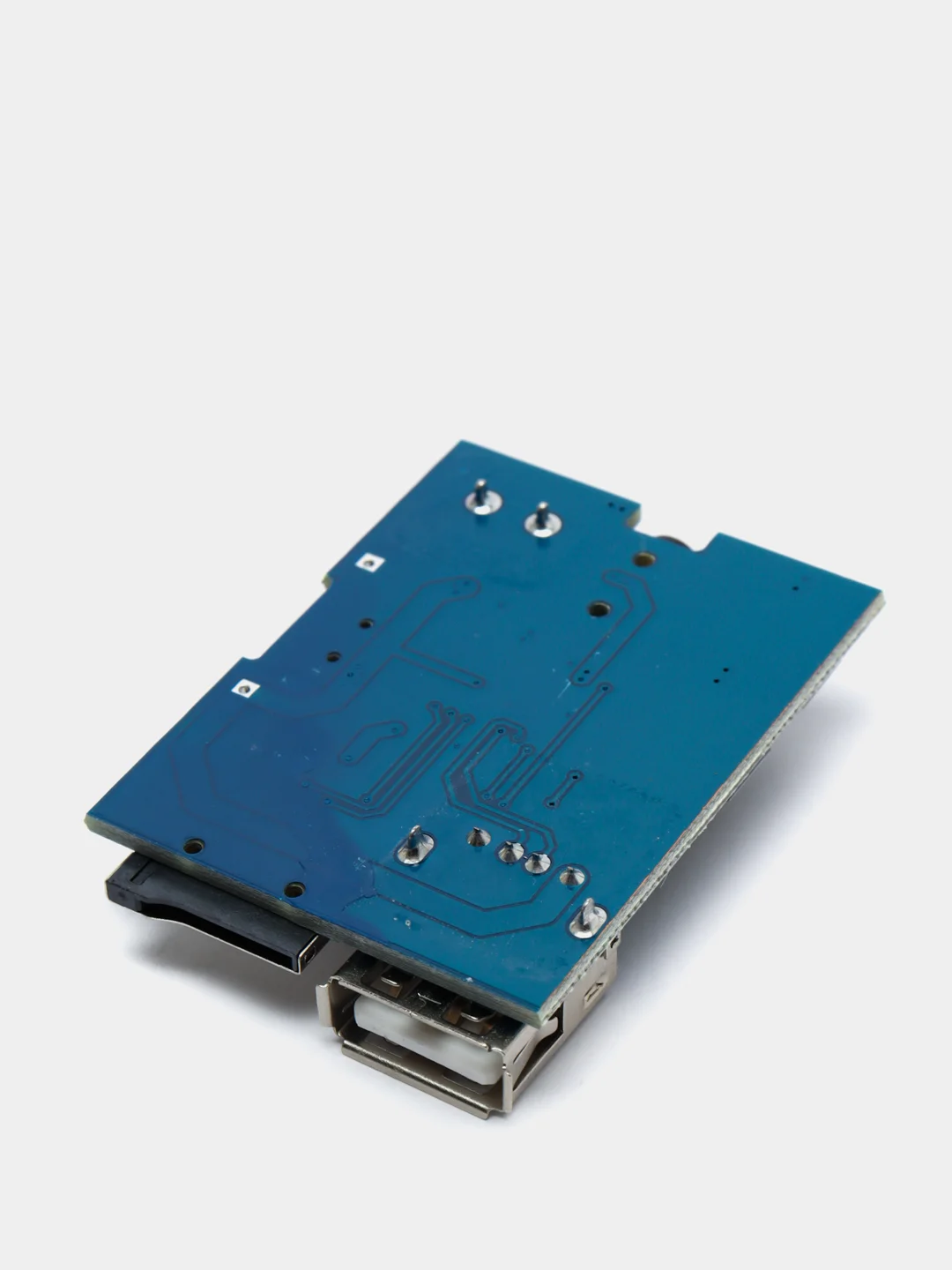

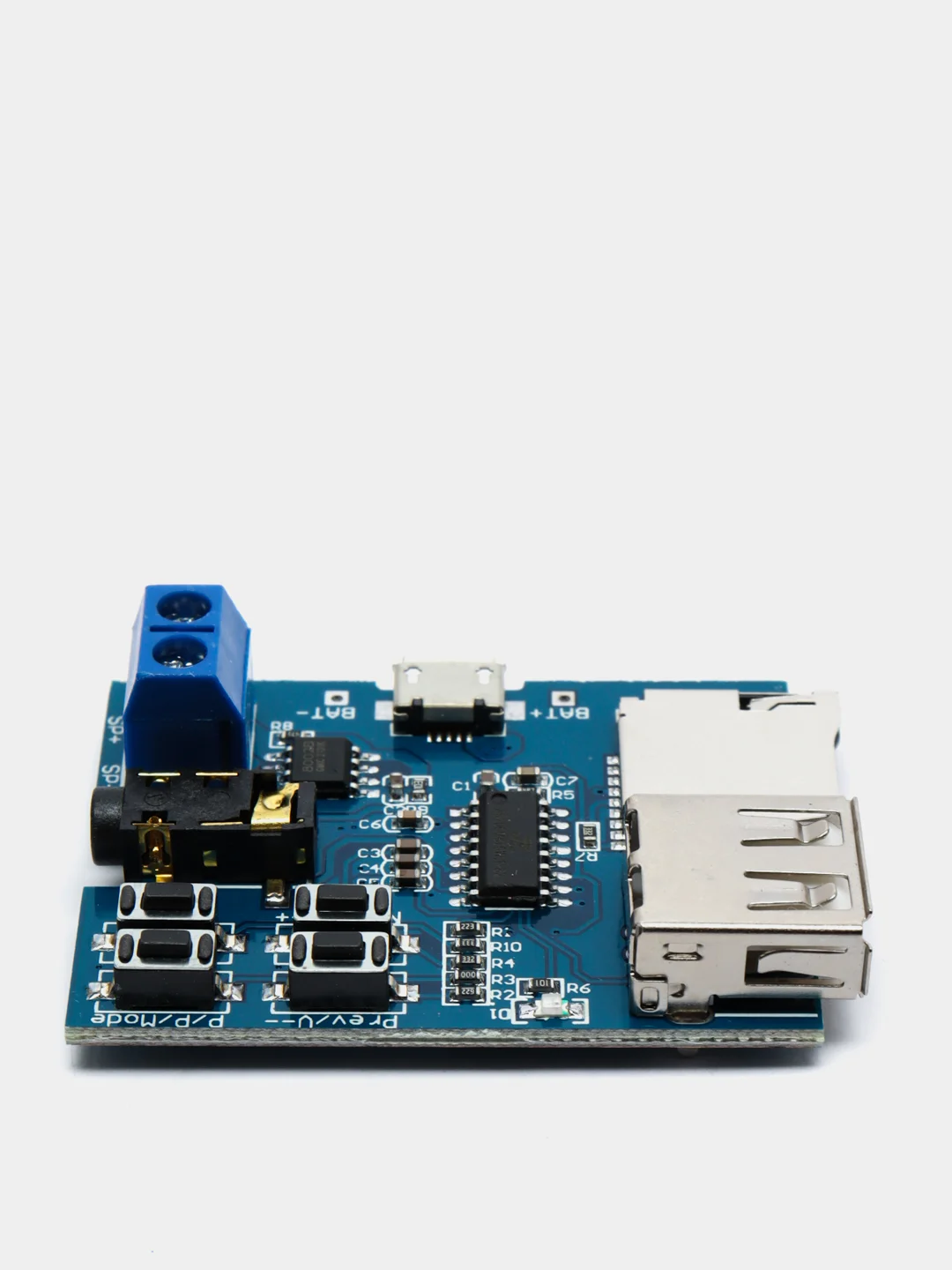

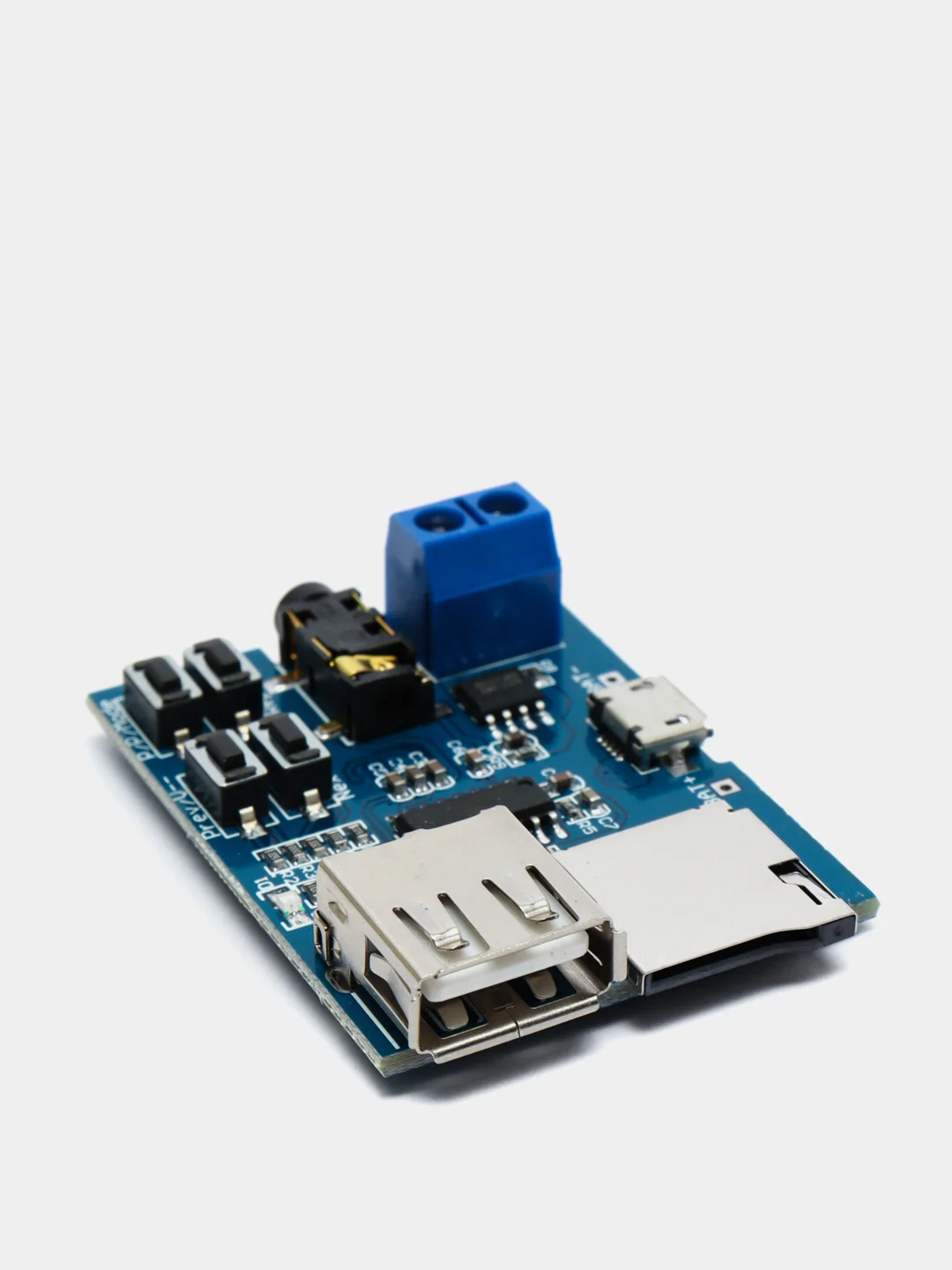

Миниатюрный аудио плеер для проигрывания музыкальных файлов формата MP3. Поддерживает носители до ёмкостью до 32 Гб. Встроенный усилитель НЧ выведен на клеммник. Также имеется разъём для наушников и micro usb для питания.
параметры:
Поддерживаемый формат файлов: mp3
Источник файлов: USB накопитель или MicroSD карта до 32 Гб
Выходы: Стерео AUX разъём для наушников и клеммник для динамика
Усилитель: Встроенный (3 Вт)
Питание устройства: DC 3,7…5,5 В
Диапазон рабочих температур: -5…+55 градусов Цельсия
Относительная влажность: 5…95 % (без образования конденсата)
Размеры устройства: 48 x 36 x 14 мм
подключение:
Питание платы от источника питания 5 В через micro-USB (5В), либо от литиевой батарейки 3,7 В (подключение к контактам BAT- и BAT+).
Плеер воспроизводит музыкальные файлы с USB-флешки (до 32 Гб) и micro-SD карты (до 16 Гб), на плате имеются соответствующие разъемы. При подключении питания автоматически воспроизводит файлы с micro-SD карты, при ее отсутствии с USB носителя. При воспроизведении музыки мигает красный светодиод. Если вы используете режим воспроизведения с USB накопителя, рекомендуется использовать источник питания 5В, так как некоторые накопители не поддерживает 3.7 В источники питания.
Плата имеет встроенный моно усилитель мощностью 2 Вт (3 Вт при питании от 5 В).
Вывод звука:
на разъем jack 3,5″ под линейный выход (можно подключить, например наушники или активные колонки);
на выводы клеммника непосредственно для подключения динамика ( 4 Ом 3 Вт).
На плате распаяны 4 кнопки. Их назначение:
Подпись кнопки Функции кнопки
Prev / V—
однократное нажатие — включение предыдущей песни
удержание — уменьшение громкости
Next / V++
однократное нажатие — включение следующей песни
удержание — увеличение громкости
P / P / Mode
однократное нажатие — запустить/остановить воспроизведение
удержание — переключение воспроизведения с SD / USB
Repeat
однократное нажатие — воспроизведение одной / всех песен
