Описание

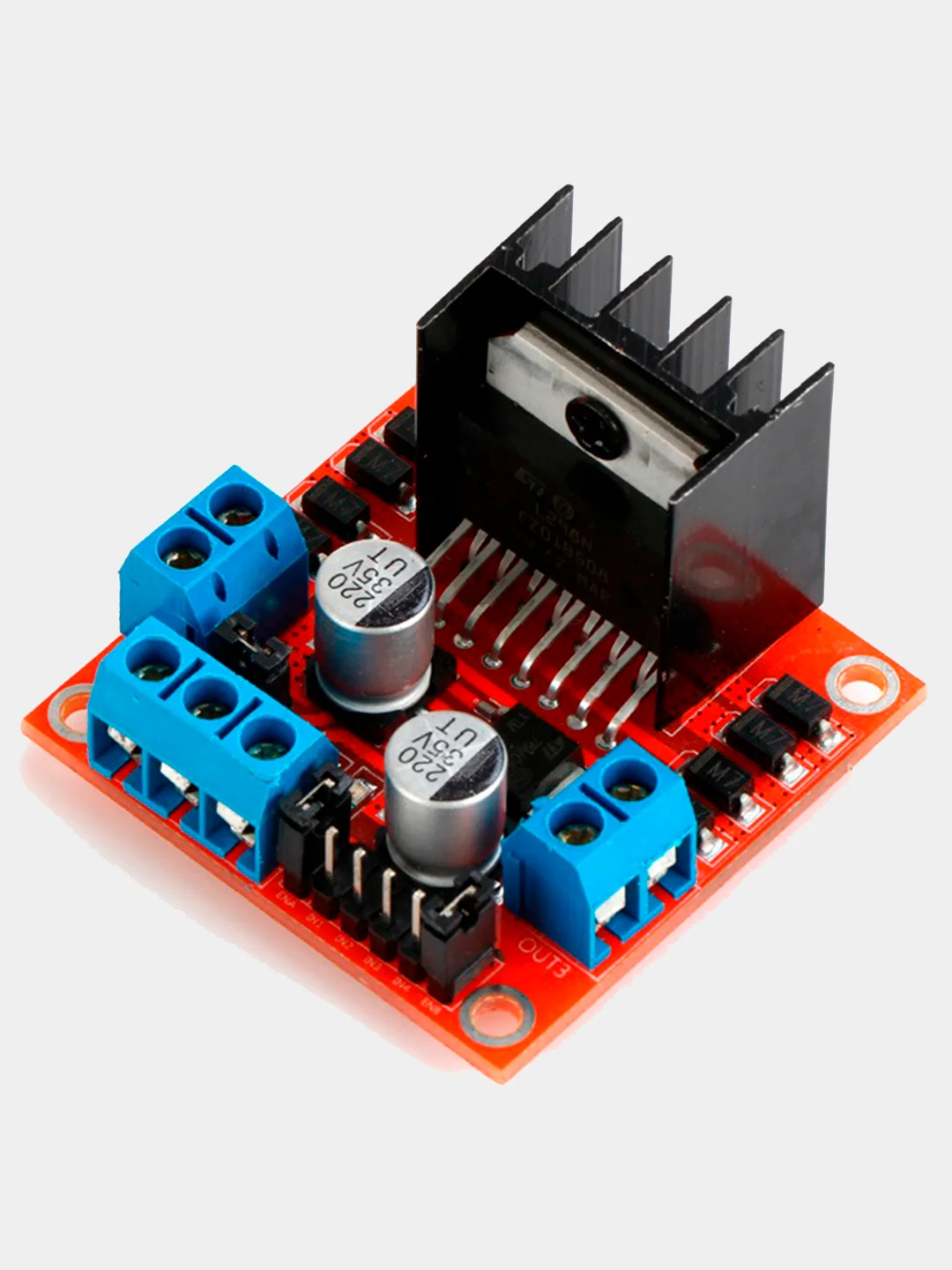

Модуль драйвера двигателя L298N позволит управлять двумя моторами постоянного тока, либо одним шаговым двигателем.
Простой и надежный драйвер широко применяется в роботостроительстве.
Распиновка:
VCC - внешние питание двигателей;
GND - земля (общий);
+5 V - питание логики;
IN1, IN3 - ШИМ вход двигателей;
IN2, IN4 - задание направление движения;
OUT1, OUT2 - выход первого двигателя (А);
OUT3, OUT4 - Выходы второго двигателя (Б).
Технические характеристики:
Напряжение питания логики (В): 5;
Потребляемый ток встроенной логики (мА): 0 - 36;
Напряжение питания драйвера (В): 5 – 35 (максимум 46);
Рабочий ток драйвера (А): 2;
Пиковый ток драйвера (А): 3;
Рабочая температура окружающей среды (°C): -25 ... +130.
