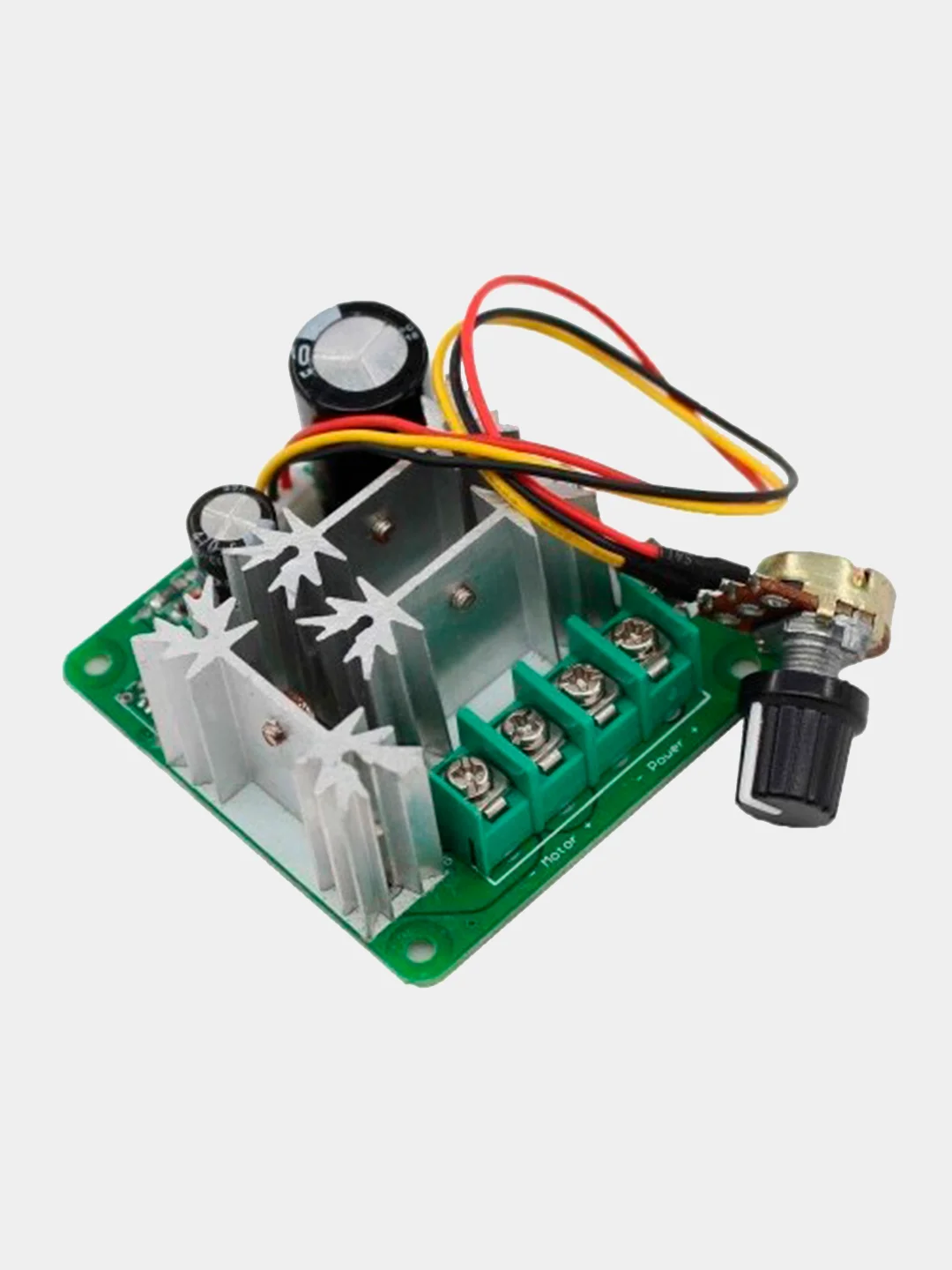

ШИМ-регулятор скорости вращения электродвигателя CCMHCN постоянного тока 6-90В 15А

3.44

(9 оценок)

Более 90 заказов

ШИМ-регулятор CCMHCN — идеальный контроллер для двигателей постоянного тока 6-90В. С надёжной мощностью 15А, обеспечивает бесступенчатое управление скоростью, отличается простотой настройки и устойчивой работой для самых разнообразных приложений.

Напряжение питания: 6-90VDC;
Ток нагрузки: 0-15А;
Потенциометр: B100K;
Длина провода: 20 см;
Номинальный ток: 8А;
Максимальный ток: до 15 А;
Частота ШИМ 16 кГц;
Диапазон регулировки выходного напряжения: 0 -100%;
Защита от переполюсовки на входе: НЕТ;
Мощность: 6V*8A=48Вт, 12V*8A=96Вт,....90V*8A=720Вт.

Описание

ШИМ-регулятор скорости вращения электродвигателя CCMHCN

В поисках надёжного решения для управления скоростью двигателя постоянного тока, стоит обратить внимание на ШИМ-регулятор скорости вращения электродвигателя CCMHCN. Этот продукт идеально подойдёт для потребителей, которым необходимо точное и гибкое управление в широком диапазоне напряжений.

Основные характеристики:

Напряжение питания: от 6 В до 90 В.
Максимальный ток: 15 А.
Регулирование: бесступенчатое, что позволяет достигать высокой точности управления.

Преимущества использования данного ШИМ-регулятора включают:

Гибкость в применении — подходит для различных типов двигателей постоянного тока.
Высокая эффективность и экономия энергии за счёт точного контроля скорости вращения.
Удобство в настройке и использовании, что делает его доступным даже для начинающих в электротехнике.

Применение ШИМ-регулятора CCMHCN:

Автоматизированные производственные линии.
Робототехника и автоматизация процессов.
DIY проекты и хобби электроника.
Ремонтное и строительное оборудование.

Возможность замерить напряжение в ШИМ-системе ограничена особенностями работы регулятора и техническими параметрами измерительных приборов. ШИМ регулятор управляет мощностью путём включения и выключения питания с высокой частотой, из-за чего выходной сигнал представляет собой серию импульсов, а не постоянное напряжение. Обычные мультиметры, рассчитанные на измерение постоянного или синусоидального переменного напряжения, могут не отражать реальные показания при работе с импульсными сигналами. Для получения точной информации о напряжении в системе с ШИМ необходимо пользоваться осциллографом, который может точно фиксировать и визуализировать быстропротекающие процессы и импульсные сигналы. Это позволит вам просмотреть форму сигнала, его амплитуду и частоту, а также определить среднее значение напряжения.

Инструкция

ШИМ регулятор или регулятор с широтно-импульсной модуляцией — это устройство, которое позволяет контролировать уровень мощности, подаваемой к нагрузке, путем изменения ширины импульсов тока при постоянной частоте. ШИМ является популярным методом в управлении электронными устройствами, включая двигатели, светодиодное освещение и различные типы приводов.

Работает ШИМ регулятор следующим образом:

Генерация импульсов: ШИМ регулятор генерирует волну в виде последовательности импульсов. Частота этих импульсов остается постоянной, но можно изменять их ширину (длительность), чем и управлять выходной мощностью.
Регулировка ширины импульсов: Путем изменения ширины импульсов управляется количество энергии, подаваемой к нагрузке. Чем шире импульс, тем больше энергии передается, и наоборот.
Управление нагрузкой: Изменяя ширину импульсов, регулятор позволяет точно настраивать скорость электродвигателя или яркость светодиодов без потери энергии, которая обычно теряется при использовании резисторов для регулирования напряжения.

Этот принцип позволяет использовать ШИМ регуляторы в различных прикладных задачах, где необходима высокая эффективность и точность управления.
