Описание
Изготавливаются в пластмассовом корпусе с оптически прозрачным или диффузно-рассеивающим окрашенным компаундом. Вывода однонаправленные радиальные, гибкие, проволочного типа. Анодный вывод немного длиннее, иногда утолщенный, а катодный вывод может маркироваться небольшим срезом корпуса.
Светодиоды круглые 5 мм применяются в качестве источников света и индикации в различных устройствах освещения или декоративно-красочной подсветки: индикаторы приборной панели, наружная реклама, автодорожные знаки, светофоры, интерьерное оформление зданий и многое другое.
Для обеспечения максимальной долговечности работы круглых DIP светодиодов 5 мм рекомендуется подключать их последовательно к номиналам сопротивлений. При этом стоит помнить, что максимально надёжной схема будет в том случае, если на каждую цепочку последовательно соединенных светодиодов выделено отдельное сопротивление (резистор).
1. Анод (+) (длинная ножка),
2. Катод (-) (короткая ножка)
3. Линза: круглая

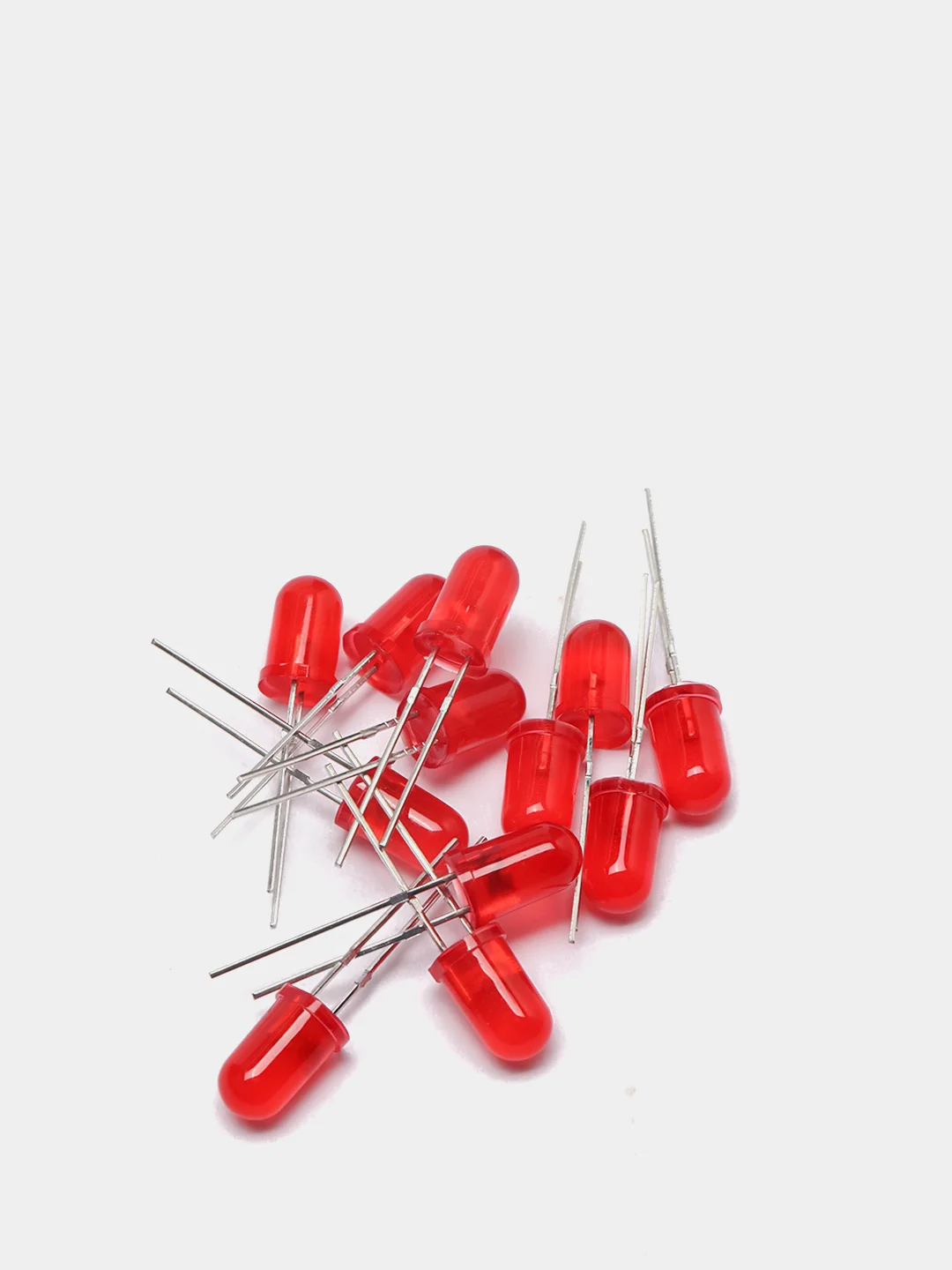

КРАСНЫЙ:
Угол обзора: 120 градусов
Объектив: диаметр 5 мм/Матовый/круглый
Излучающий цвет: красный (620-625 нм)
Интенсивность света: 1000-2000 мкд
Прямое напряжение/ток: 2 В-2,2 В|20 мА
ЗЕЛЁНЫЙ:
Угол обзора: 120 градусов
Объектив: диаметр 5 мм / Матовый / Круглый
Цвет излучения: Зеленый (515-520 нм)
Интенсивность света: 4000-5000mcd
Прямое напряжение/ток: 3 В-3,2 В|20 мА
ЖЁЛТЫЙ:
Угол обзора: 120 градусов
Объектив: диаметр 5 мм / Матовый / Круглый
Цвет излучения: Желтый (588-592 нм)
Интенсивность света: 1000-2000 мкд
Прямое напряжение/ток: 2 В-2,2 В|20 мА
СИНИЙ:
Угол обзора: 120 градусов
Объектив: диаметр 5 мм / Матовый / Круглый
Излучающий цвет: синий (455-465 нм)
Интенсивность света: 4000-5000mcd
Прямое напряжение/ток: 3 В-3,2 В|20 мА
БЕЛЫЙ:
Угол обзора: 30 градусов
Объектив: диаметр 5 мм / Матовый / Круглый
Излучающий цвет: белый (6000 К-9000 К)
Интенсивность света: 6000-8000mcd
Прямое напряжение/ток: DC 3 В-3,2 В 20 мА
