Описание

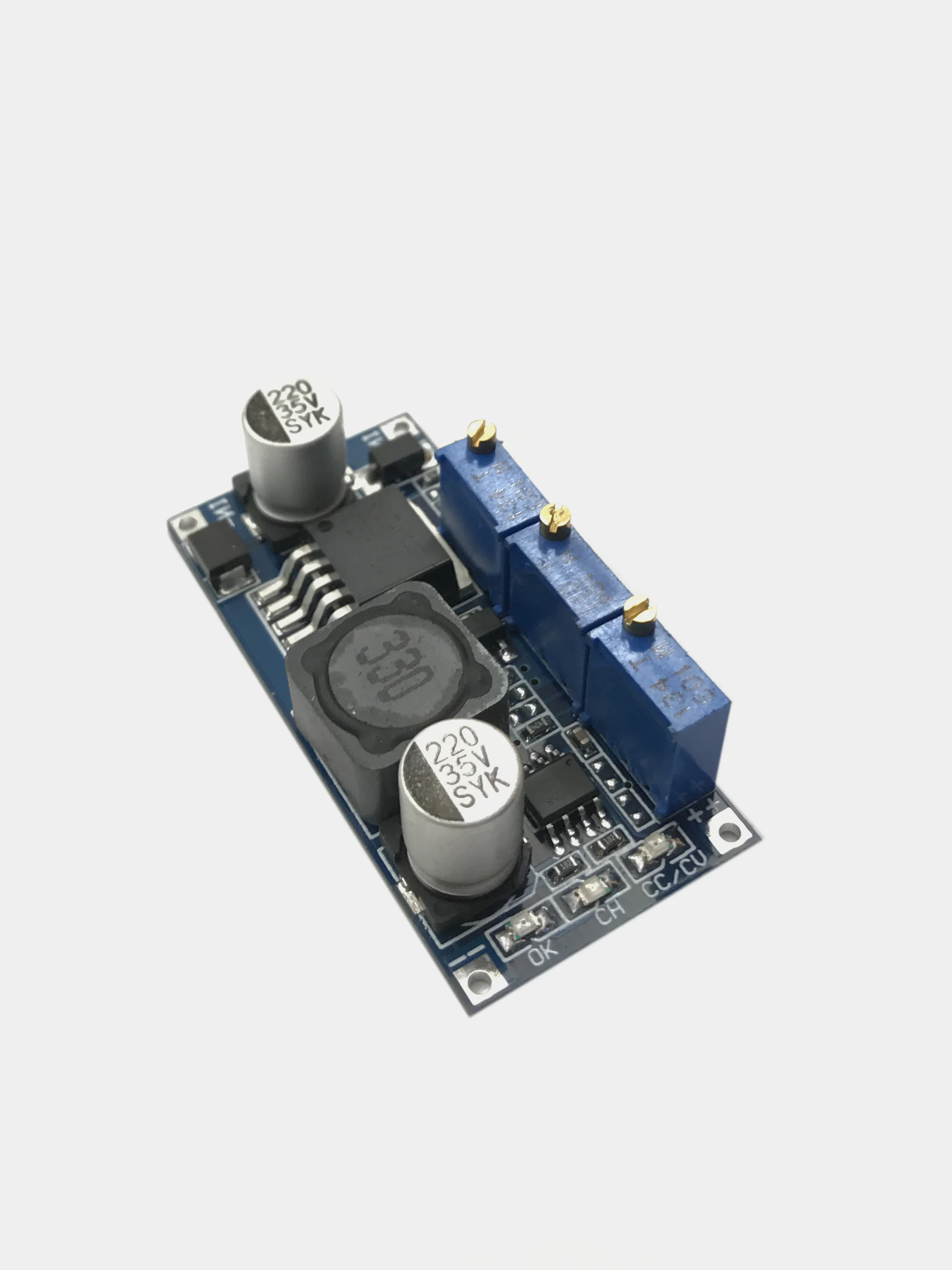

Импульсный понижающий регулируемый стабилизатор напряжения и тока на микросхеме LM2596S-ADJ
DC-DC Step-down Adjustable CC/CV Power Supply Module (LED Driver)
Характеристики:
Входное напряжение: 7...35 В
Выходное напряжение: 1.25...30 В
Выходной ток: 2А, макс. 3А с внешним охлаждением
КПД: до 92% (чем выше напряжение, тем выше эффективность)
Частота работы: 150 КГц
Размер 48мм * 24мм * 14мм (Д * Ш * В)
Индикаторы:
- индикатор ограничителя тока (красный),
- индикатор окончания зарядки (красный),
- индикатор работы (зеленый).
Назначение и особенности:
1. Очень интересный импульсный стабилизатор, совмещающий в себе функции источника тока и напряжения, а также зарядного устройства с индикацией.
Т.е. с помощью переменных резисторов можно установить не только выходное напряжение, но и выходной ток, а третьим резистором устанавливается напряжение, когда зажигается светодиод, сообщающий, что зарядка закончена.
2. Может использоваться для питания мощных светодиодов постоянным током.
3. Т.е. во всех других стабилизаторах ограничение тока - это нештатная ситуация, и поведение при этом не нормируется (может быть перегрев, отключения и т.д.). В данном же стабилизаторе, ограничение тока - рабочий режим и порог выходного тока регулируется.
IN+ - положительный вход
IN- - отрицательный вход
