Описание

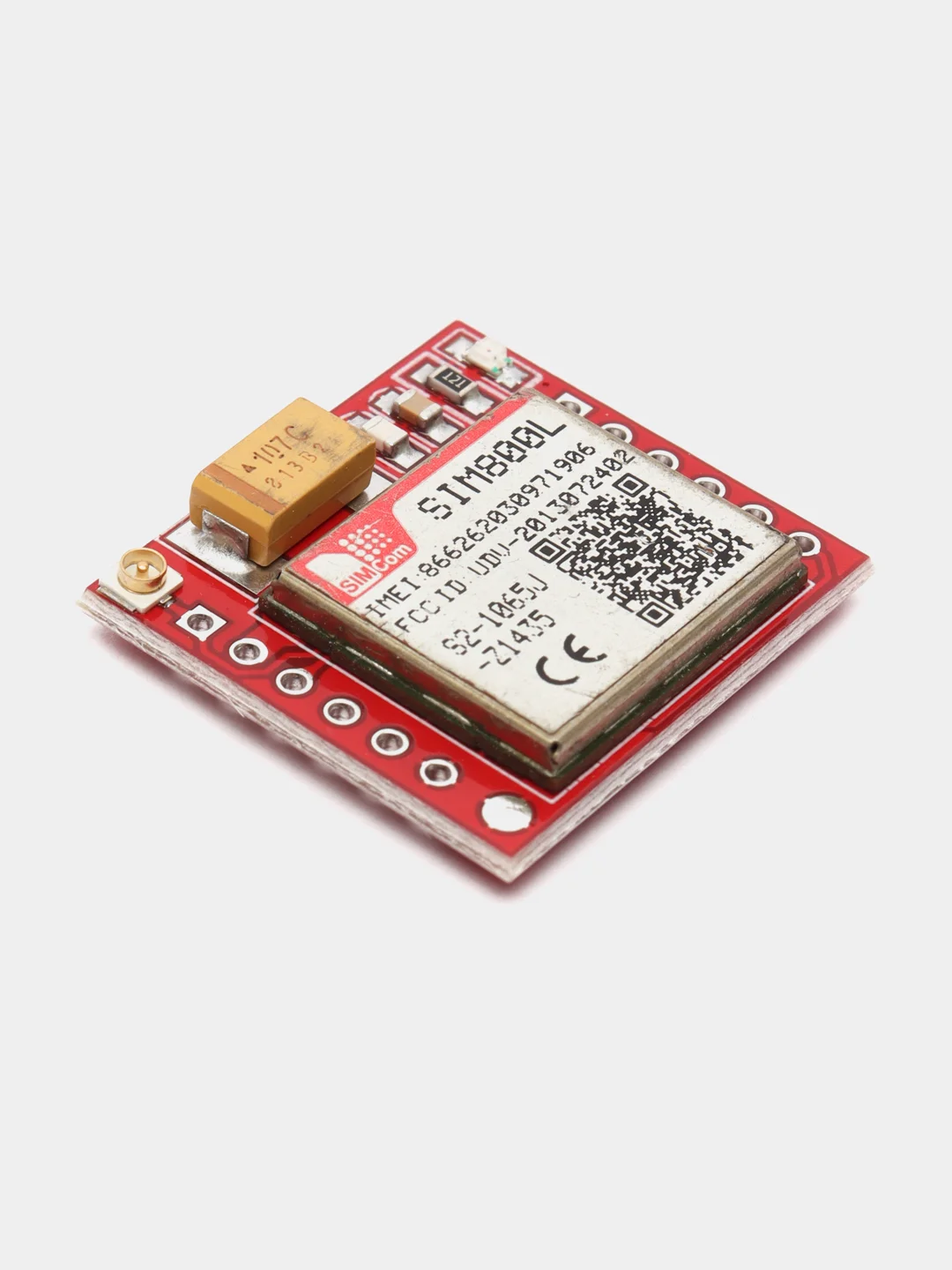

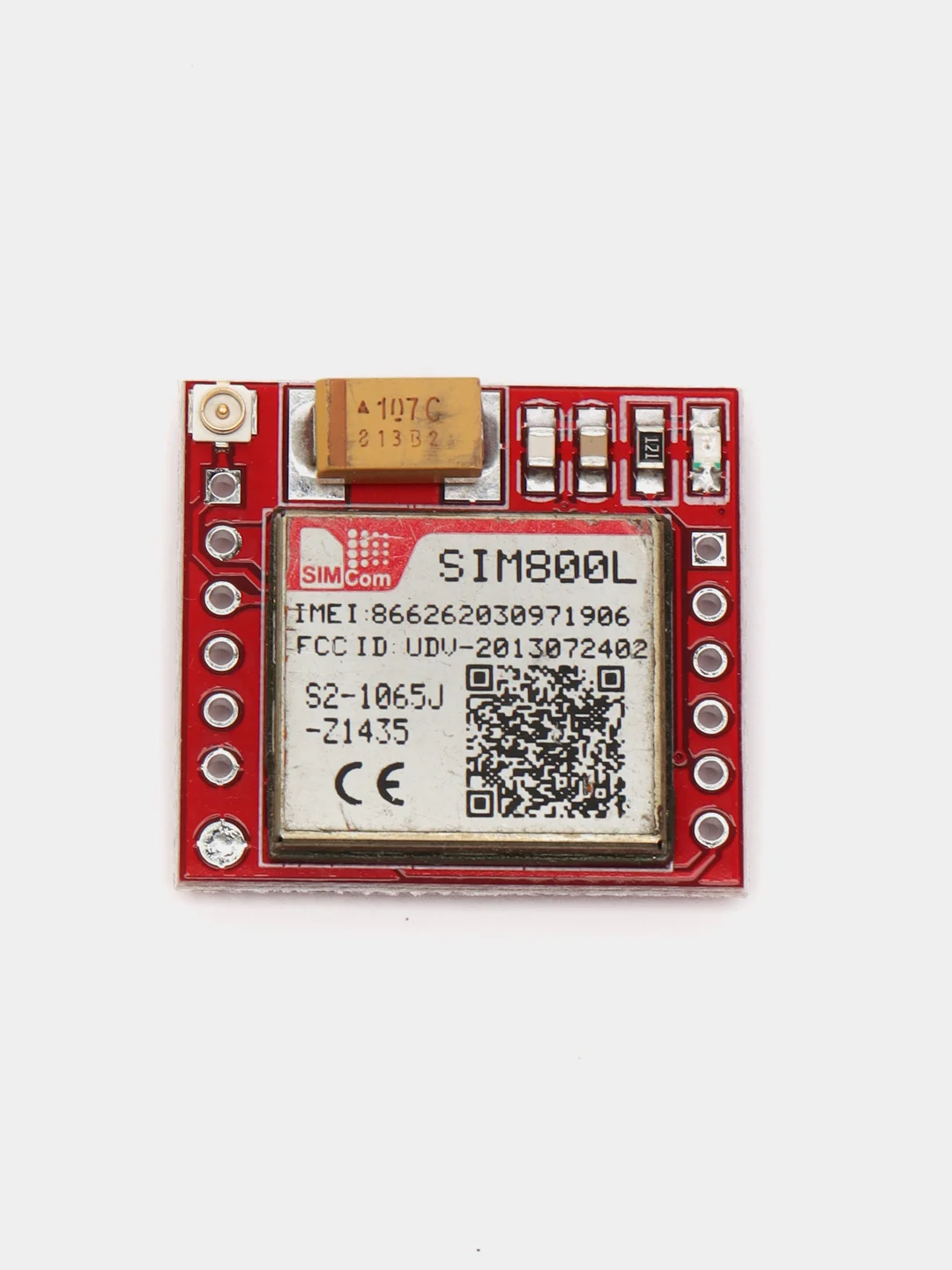

Миниатюрный GPRS-модем, построенный на чипе SIM800L. Это полноценный GSM-модуль со слотом для micro-SIM карты.
Для удобства использования добавлен светодиод, который мигает по-разному, в зависимости от соединения:
- Мигает 1 раз в секунду: нет подключения к сети;
- Мигает 1 раз в 2 секунды: GPRS-соединение установлено;
- Мигает 1 раз в 3 секунды: Соединение установлено и активно для передачи SMS и звонков.

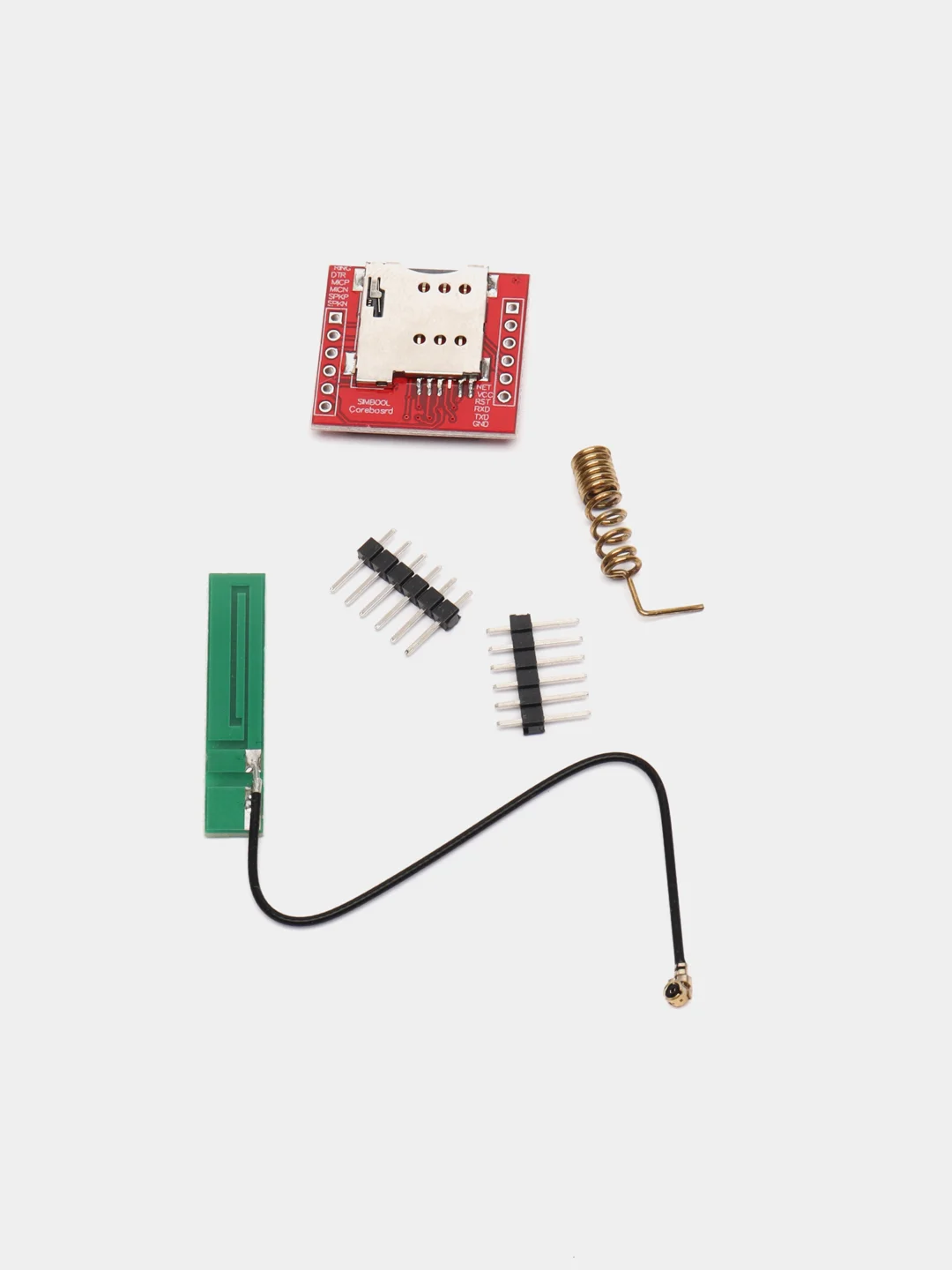

Важно! Нельзя подключать к модулю напрямую 3.3 В или 5 В — деталь сгорит. Для правильной работы используйте Li-ion аккумулятор либо преобразователь постоянного тока на 3.7 В, 2 А. В комплекте съемная мини-антенна пружинного типа.
Параметры:
- Питающее напряжение: 3.7-4.4VDC;
- Потребляемый ток: в режиме ожидания 0.7mA, пиковый 2A;
- Скорость UART: 1200-1152 бод;
- Рабочий диапазон: EGSM900, DCS1800, GSM850, PCS1900;
- Мощность передачи DCS1800, PCS190: 1Вт;
- Мощность передачи GSM850, EGSM900: 2Вт;
- Режим сети: 2G;

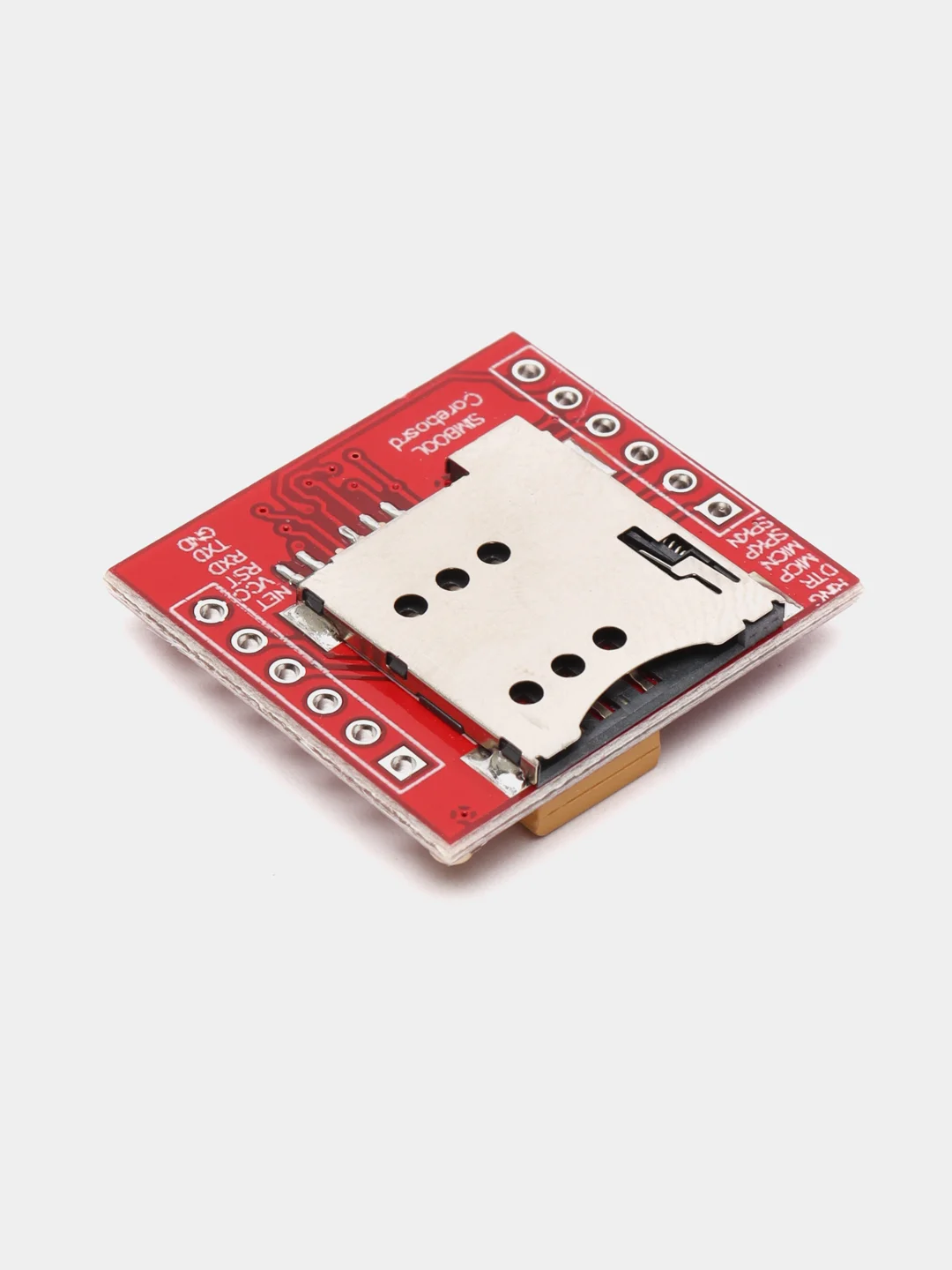

- SIM карта: microSIM;
- Информационный светодиод: есть;
- Антенна: мини антенна пружинного типа.
Подключение:
- RING — выход с SIM800L, информация о поступивших звонках и смс;
- DTR — цифровой выход;
- MICP и MICN — входы для внешнего микрофона;
- SPKP и SPKN — выходы на динамики.
