Описание

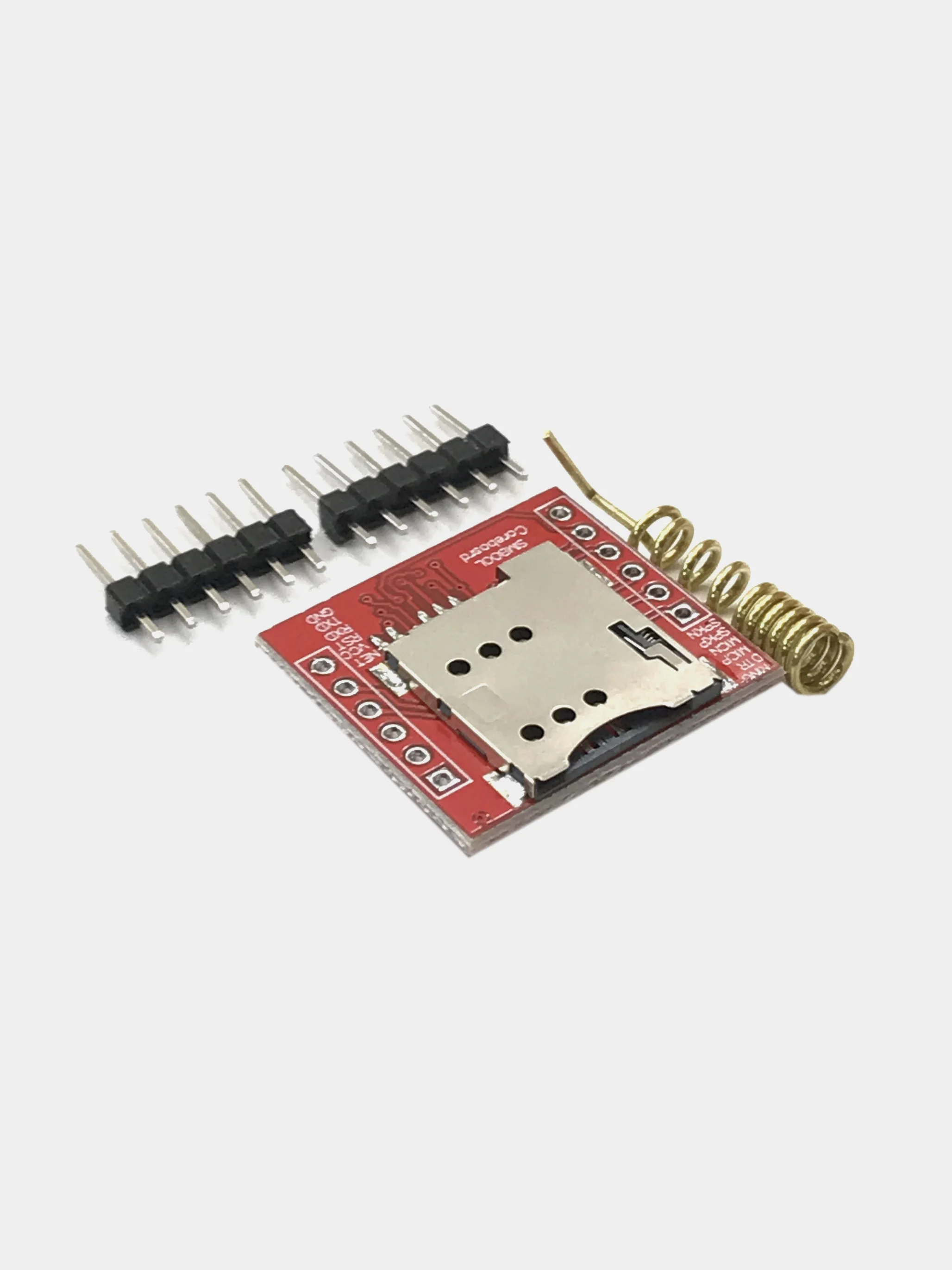

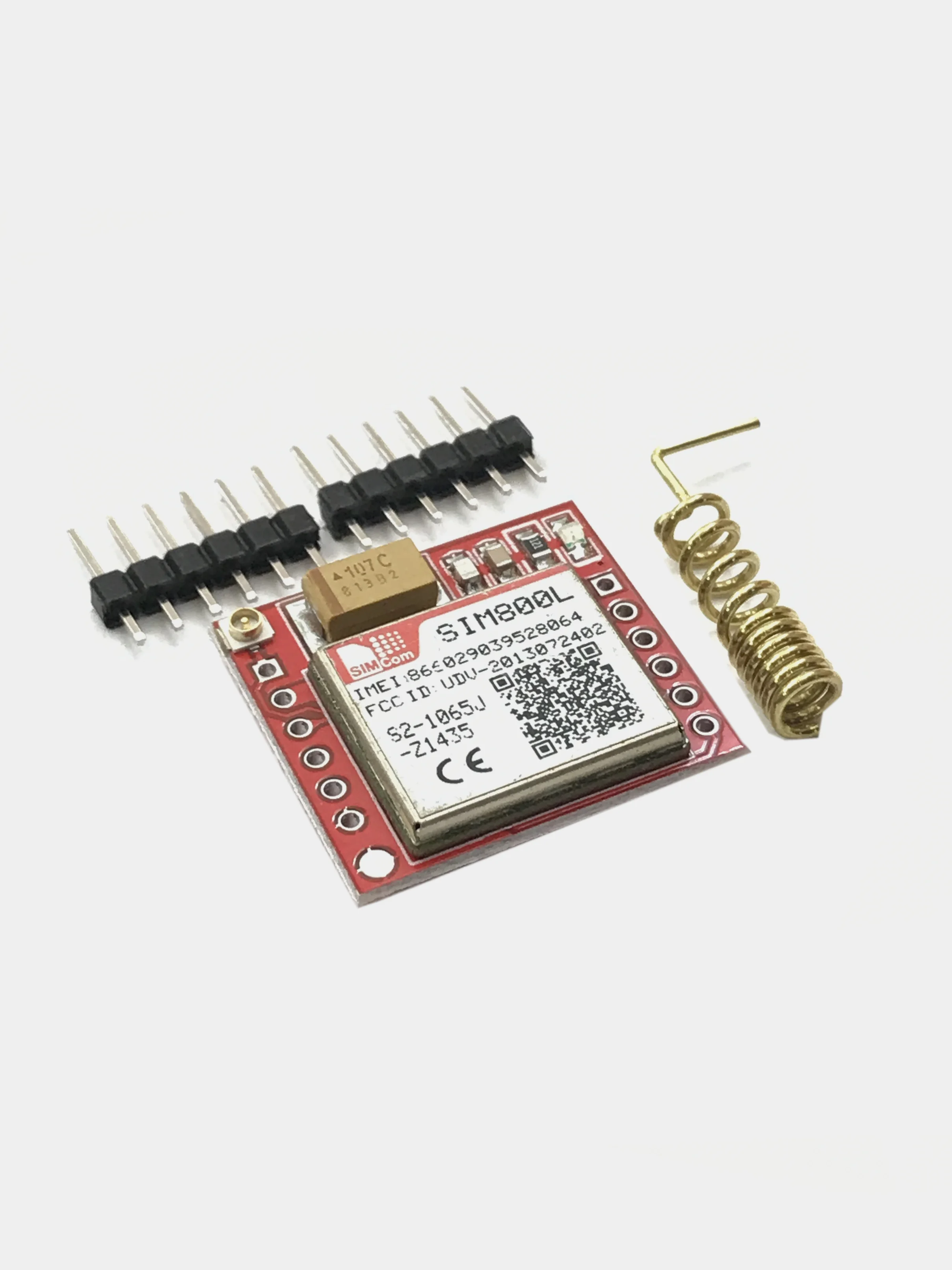

Миниатюрный модуль GSM/GPRS сотовой связи на основе компонента SIM800L , разработанного компанией SIMCom Wireless Solutions. Стандартный интерфейс управления компонента SIM800L предоставляет доступ к сервисам сетей GSM/GPRS 850/900/1800/1900МГц для отправки звонков, СМС сообщений и обмена цифровыми данными GPRS. Поставляется с встроенной антенной, также можно подключить дополнительные антенны для улучшения качества сигнала.
Управлять модулем можно при помощи персонального компьютера через преобразователь интерфейса USB-UART или непосредственно через UART модулем микроконтроллера самостоятельной разработки или Arduino, Raspberry Pi и аналогичными.
Компонент SIM800L имеет реализованный стек протокола TCP/IP. Содержит микросхему MT6260SA компании MediaTek и микросхему приемопередатчика RFMD RF7176.
Благодаря функции отправки СМС сообщений наиболее часто модуль GSM GPRS SIM800 MicroSIM с антенной используется в диспетчеризации, беспроводной сигнализации и в охранных системах. При этом в результате различных событий происходит отправка сообщений вида: “Аварийная остановка лифта 3 дома №17”, “Гараж открыт”, “Дверь подвала открыта”, “Отключено 220 по перегрузке”, “Протечка системы отопления”, “Отопительный котел выключен”, “Температура в теплице ниже нормы”.
К модулю GSM GPRS SIM800 MicroSIM подключаются динамик и микрофон. С модуля можно совершать звонки и принимать вызовы.
Характеристики
Питание
напряжение, В
номинальное 4
диапазон 3,4–4,4
ток
в режиме ожидания 0,7 мА
предельный 500 мА
Максимальное напряжение высокого уровня интерфейса UART 2,8 В
Скорость UART 1200–115200 бод
Четыре диапазона EGSM900, DCS1800, GSM850, PCS1900
Мощность передачи в различных диапазонах
DCS1800, PCS1900 1 Вт
GSM850, EGSM900 2 Вт
Автоматически выполняет поиск в четырех частотных диапазонах
Поддерживает сеть 2G
Сопротивление подключаемого динамика 8 Ом
Микрофон электретный
Управляется командами AT через UART (3GPP TS 27.007, 27.005 SIMCOM enhanced AT Commands)
Автоматическое определение скорости передачи управляющих АТ команд
Отправка и получение GPRS данных (TCP/IP, HTTP, и т.д.)
Макс скорость передачи GPRS данных 85,6 Кбод
Кодирование CS-1, CS-2, CS-3 и CS-4
Поддерживает GSM 07.10 протокол
Поддержка пакетной передачи широковещательного канала управления (PBCCH) CSD на скоростях 2.4, 4.8, 9.6 и 14.4 Кбод
Поддержка неструктурированных данных дополнительных услуг USSD
Поддерживает PAP ( протокол идентификации пароля)
Поддержка часов реального времени RTC
Поддерживает симкарт питанием 3 и 1,8 В
Температура, ℃
воздуха при работе –30...75
хранения –45...90
Размеры 25 х 25 мм
