Описание

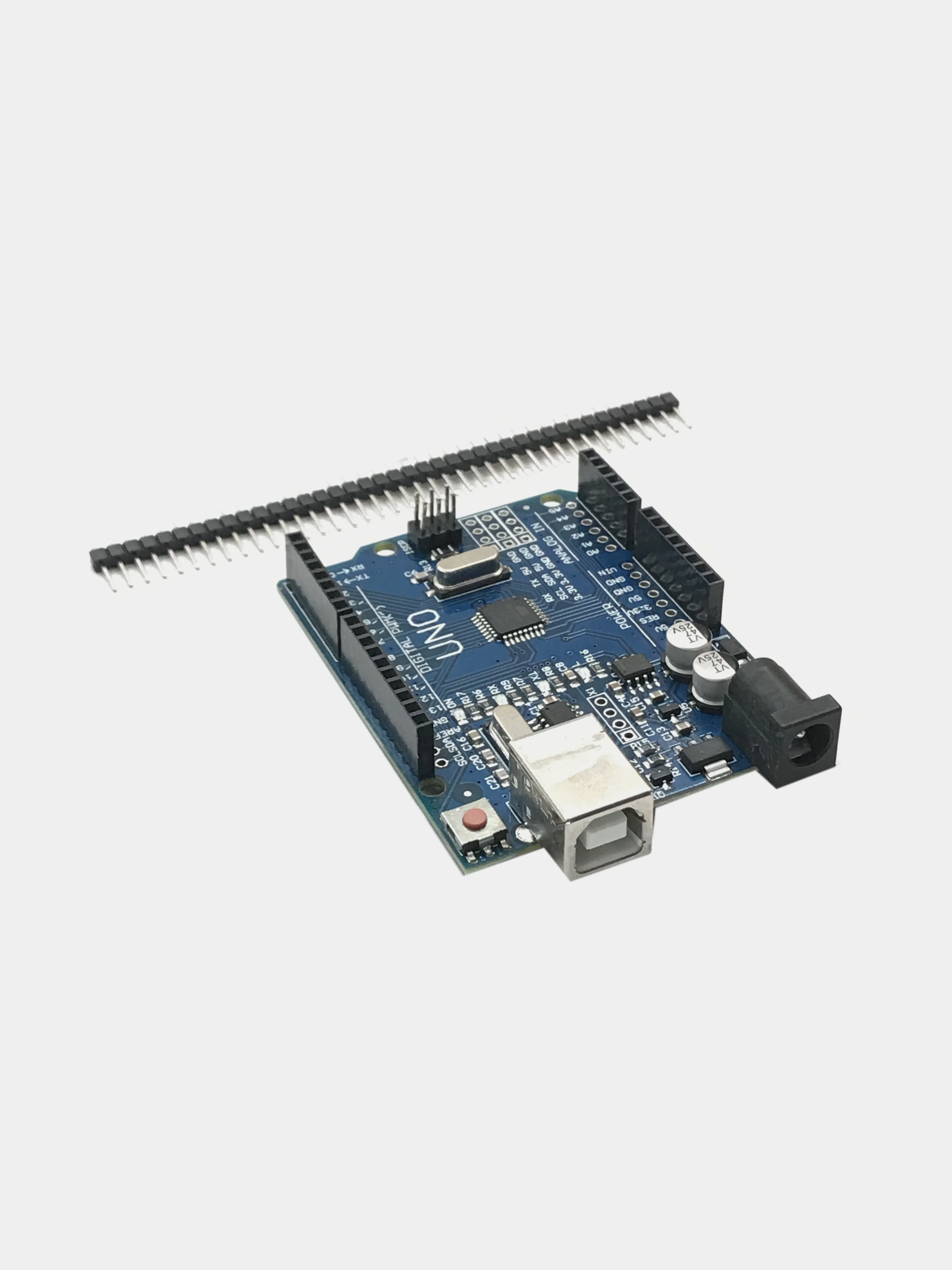

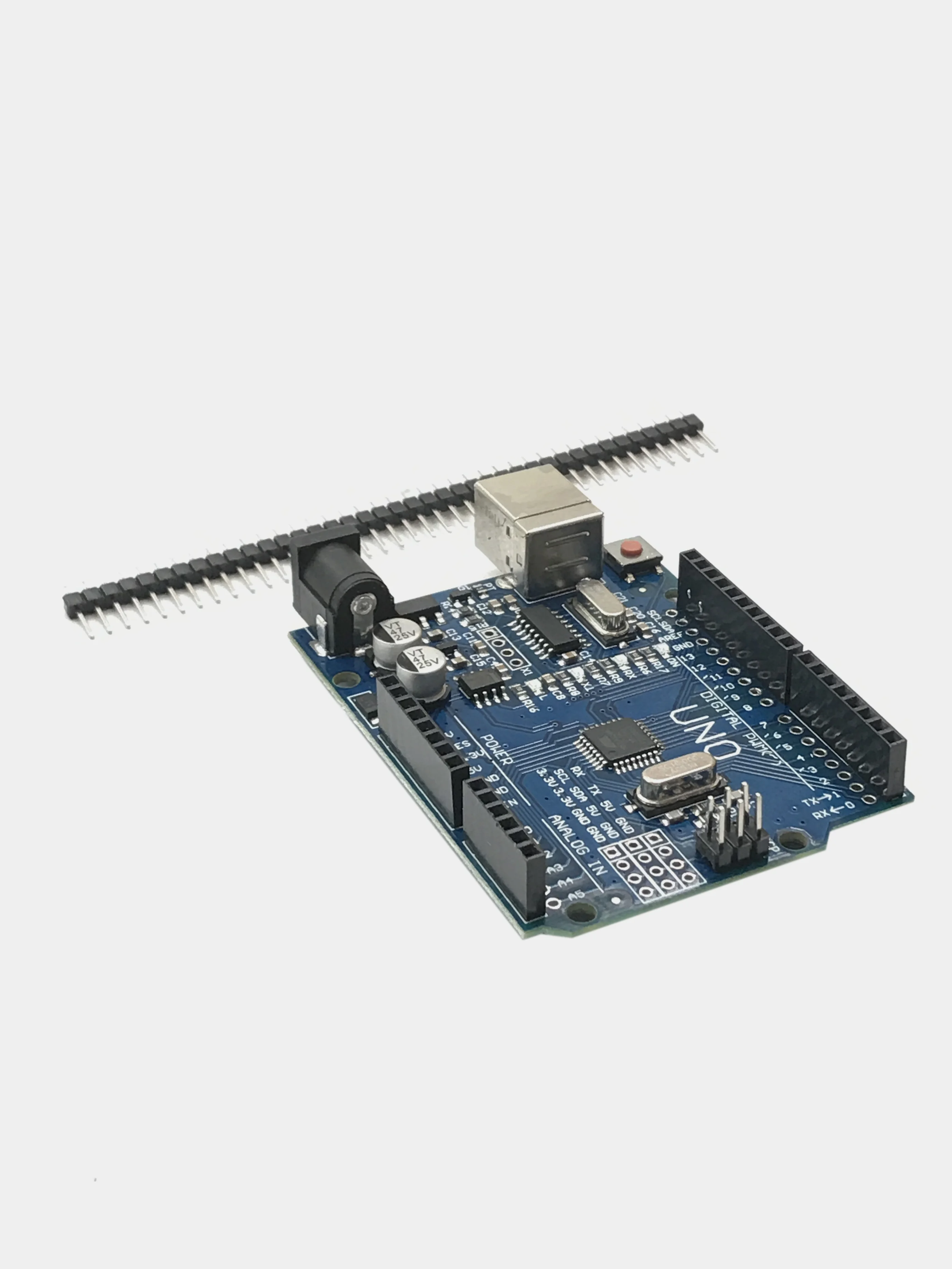

Контроллер UNO R3 CH340
USB-кабелем не комплектуется
Это функциональный аналог основного самого популярного модуля Arduino UNO R3 содержащего микроконтроллер Atmega328. Центральный модуль микроконтроллера входящий в широкий класс устройств Arduino. Микроконтроллер модуля программируется через USB без использования специального программатора. Arduino Uno R3 CH340 выполнен с применением микросхем в планарном исполнении: МК Atmega328P-AU и преобразователь интерфейса USB-UART микросхема CH340G. Благодаря применению микросхемы МК в SMD корпусе возросла нагрузочная способность выходов модуля по току. Фирма Atmel ограничивает суммарный ток нагрузки выводов микроконтроллера расположенных с одной стороны корпуса МС. Благодаря расположению выводов примененного МК с четырех сторон нагрузочная способность модуля возросла.
Arduino и все ему сопутствующее - это с одной стороны хорошая возможность любителям попробовать себя в разработке при небольших затратах на аппаратную часть. С другой стороны - это недорогая платформа для отработки схемотехнических и программных решений автоматики применимая в КБ, исследовательских лабораториях и других творческих структурах работающих над созданием современных приборов.
Характеристики
Напряжения питания, В
подаваемое на соединитель USB 5
через круглый соединитель 7 – 12
Выходной ток стабилизатора 3,3 В 50 мА
Память КБайт
Flash 32 за исключением 0,5 занятых загрузчиком
SRAM 2
EPROM 1
Тактовая частота 16 МГц
Характеристики модуля Arduino Uno R3 CH340 повторяют характеристики Arduino Uno R3. Во многом они определены типом использованного МК.
