Описание

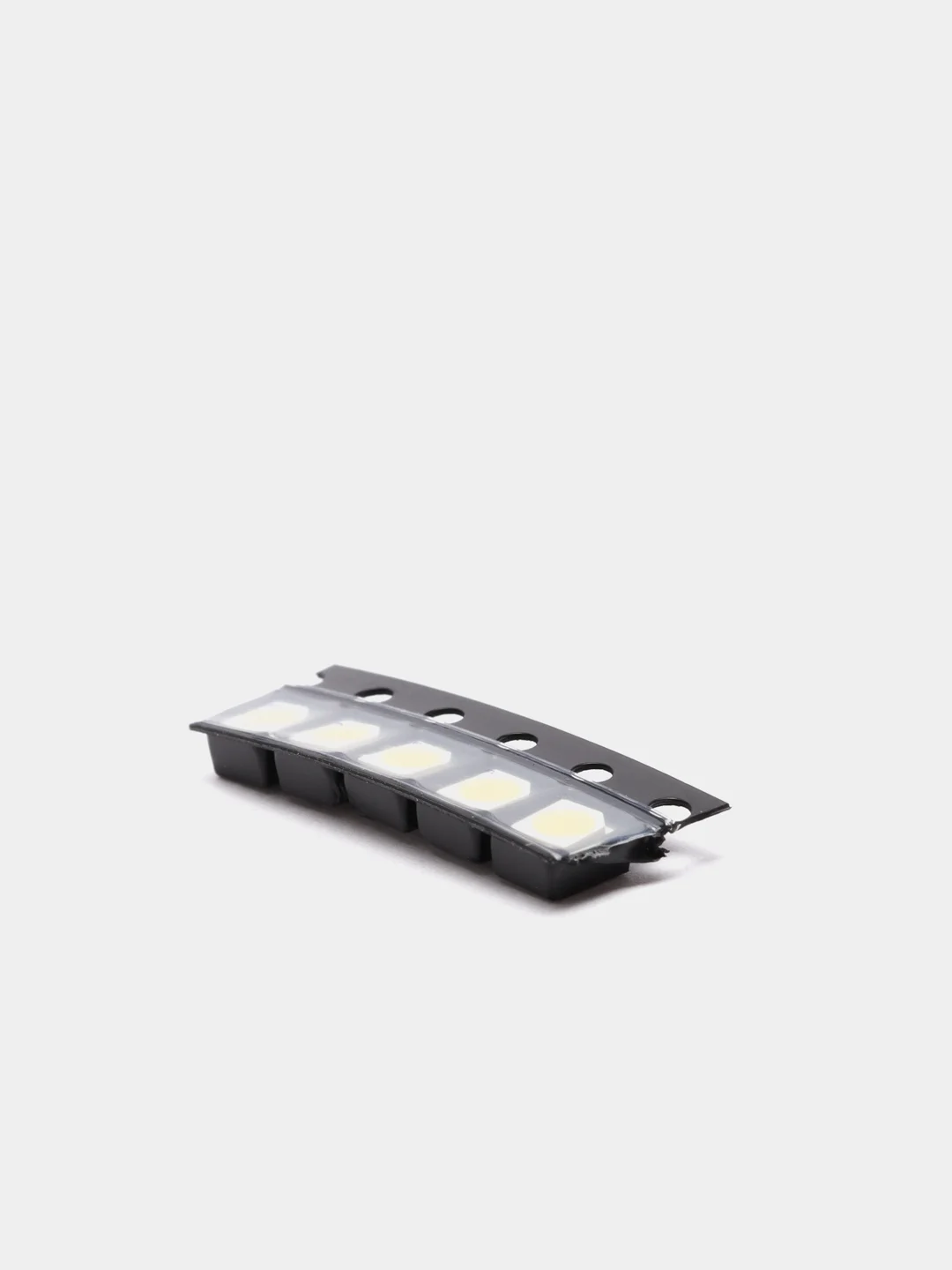

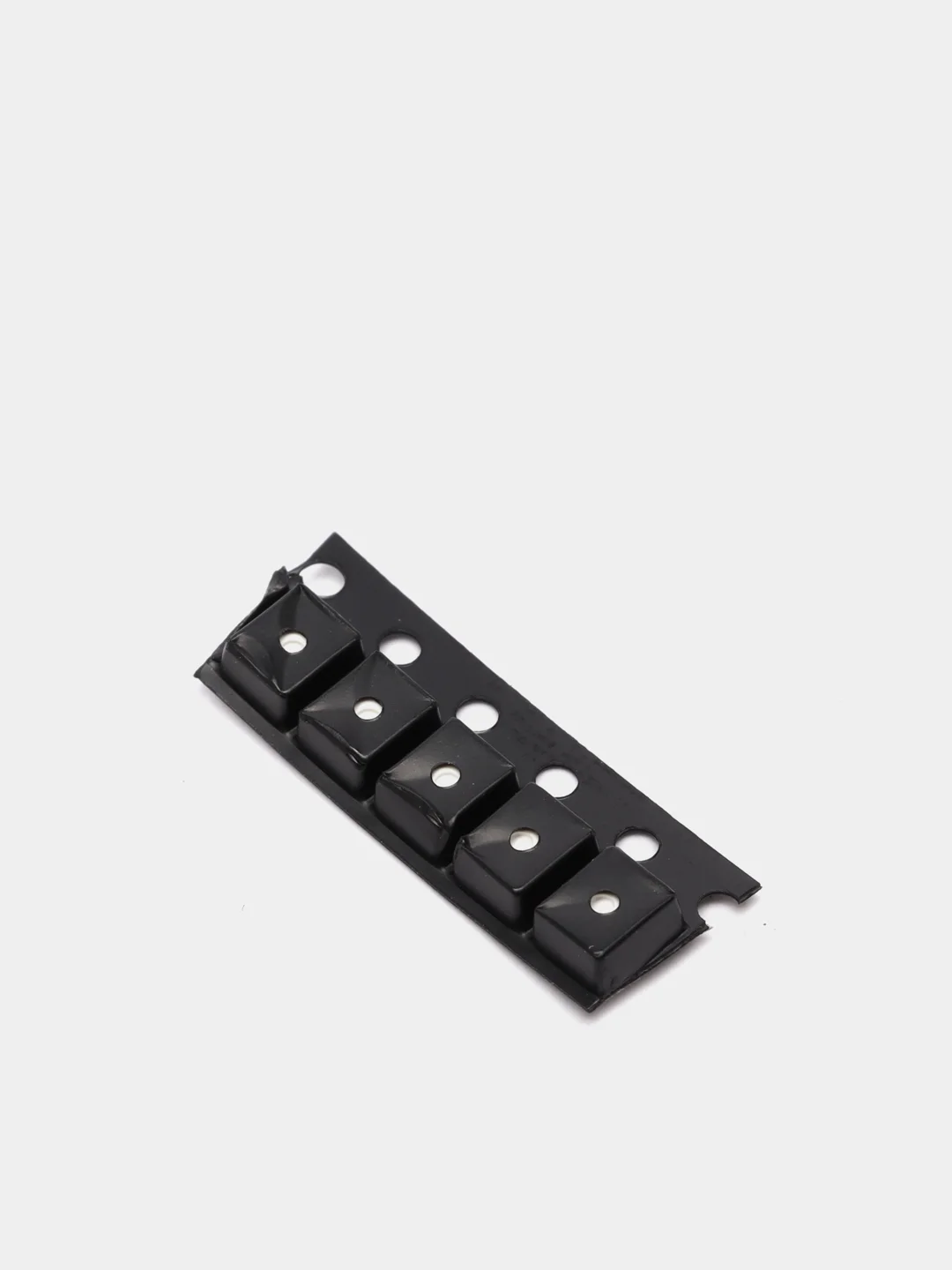

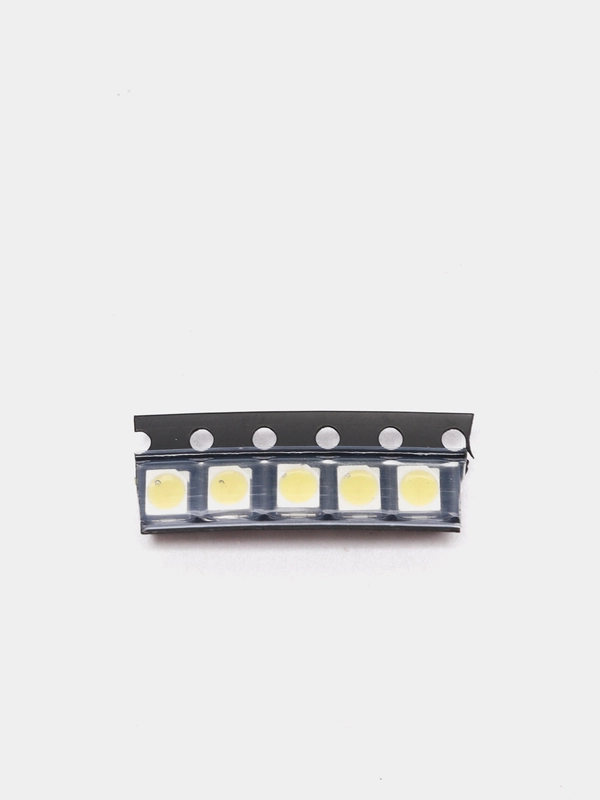

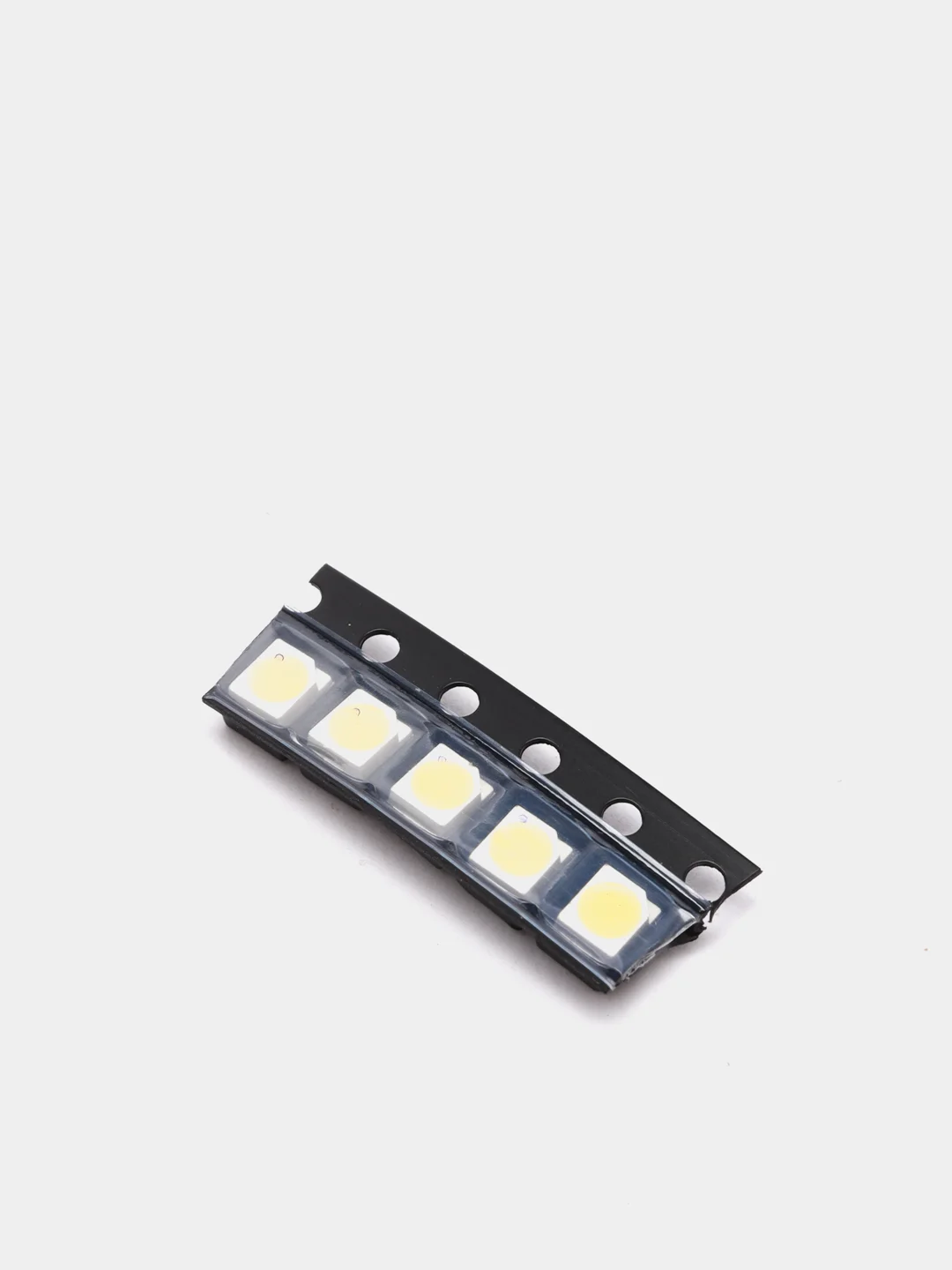

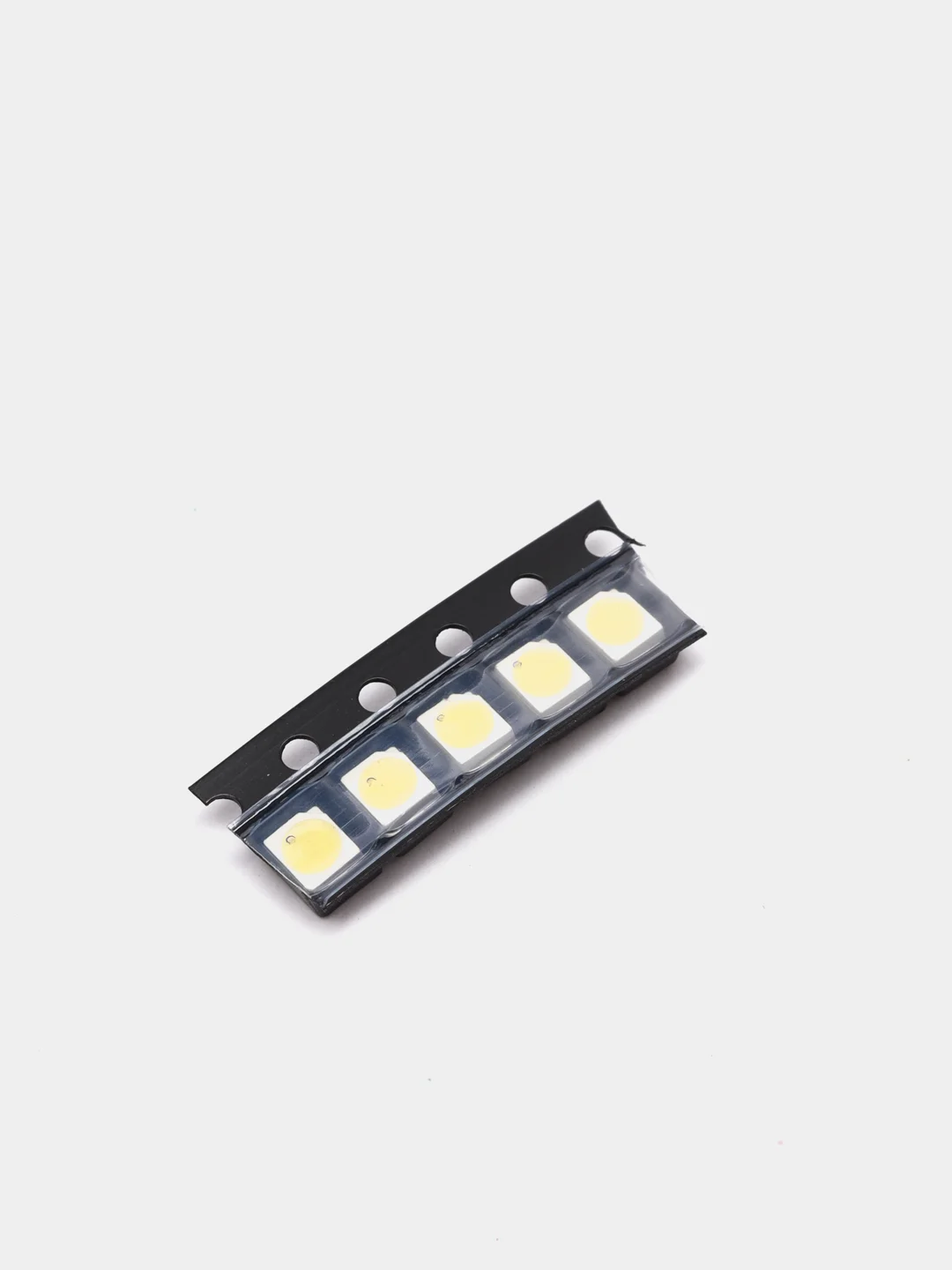

SMD (чип) светодиоды типоразмера 3528 – полупроводниковые источники света с прямым напряжением от 1,9В до 3,3В и силой прямого тока до 20мА. Сила света при этом в зависимости от номинала варьируется от 30мкд до 1200мкд.
Корпус светодиодов SMD 3528 изготавливается из термоустойчивого пластика, линза рассеивания прозрачная, залитая эпоксидной смолой. Между контактными площадками с обратной стороны корпуса размещена теплоотводящая подложка, обеспечивающая дополнительный отвод тепла, накапливаемого в процессе свечения. Типоразмер 3528 указывает на габаритные размеры светодиода – 3,5×2,8 мм. Монтируются светодиоды на поверхность по SMD-технологии (Surface Mounted Device) с помощью групповой пайки или с использованием термовоздушной паяльной станции. Процесс оплавления рекомендуется проводить в атмосфере азота при соблюдении временно-температурных условий пайки. Катодный вывод чип-светодиодов 3528 визуально определяется небольшим срезом угла корпуса. При подключении питания следует учитывать полярность светодиодов. Также запрещено подключать светодиоды напрямую (без ограничителей тока) к источнику питания. В качестве ограничительного стабилизатора тока необходимо использовать драйверы питания или резисторы. При этом на каждую цепочку последовательно соединенных светодиодов подключается отдельный резистор. Повышенная рабочая температура среды составляет не более +85°С, пониженная рабочая температура – не ниже -30°С. Потери мощности не превышают 115 мВт. Угол свечения широкий – 120°. Срок службы не менее 10 000 ч. Применяются светодиоды поверхностного монтажа SMD 3528 в качестве светоизлучающих источников в различных устройствах освещения и декоративно-красочной подсветки: светодиодные лампы и светильники, автолампы, индикаторы приборной панели, наружная реклама, автодорожные знаки, интерьерное оформление зданий и многое другое.
Прямой пульсирующий ток: 100 мА
Прямой ток: 20 мА
Обратное напряжение: 5 В
Мощность рассеивания: 115 мВт
Угол рассеивания света: 120°
Тип линзы светодиода: Прозрачная
Рабочая температура: -30°С – +85°С
Температура хранения: -40°С – +100°С
Температура пайки: 260°С
Цвет: Белый
Цветовая температура: 6000-6500
Сила света: 4-5 Лм
Характеристики
Ток: 20mA
Напряжение, В: 3
Типоразмер светодиодов: 3528
Цвет: Белый
