Описание

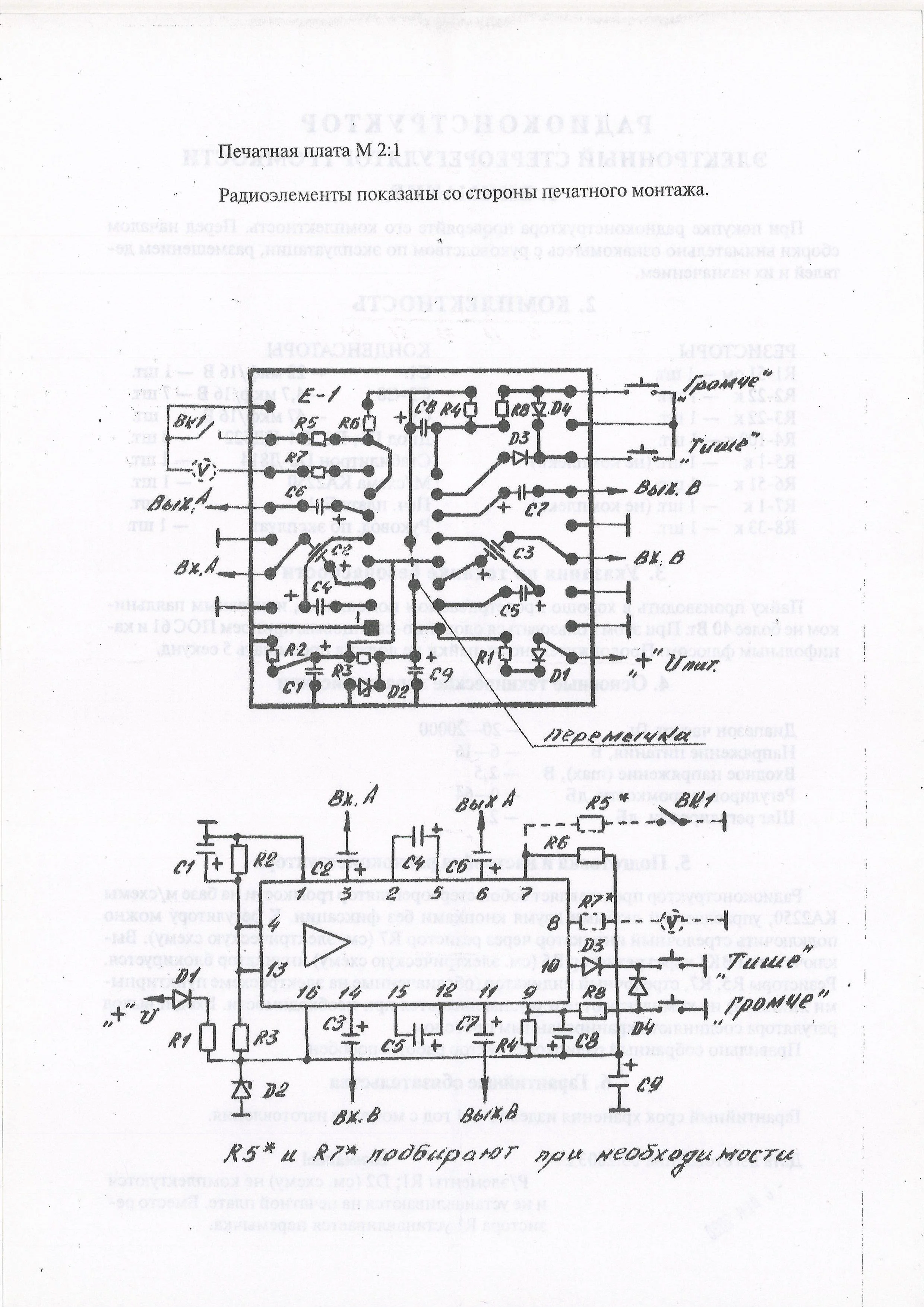

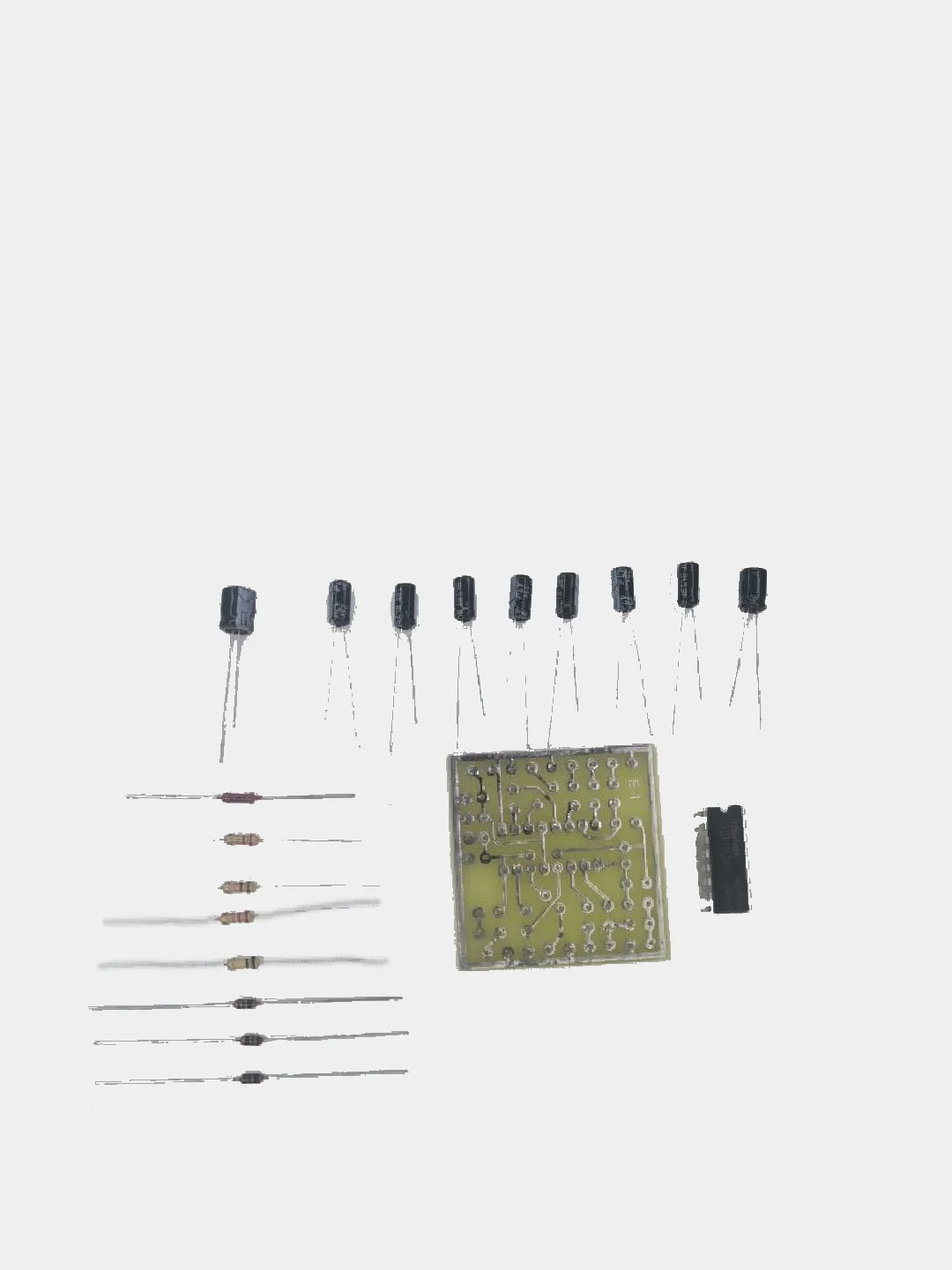

Радиоконструктор представляет собой стереорегулятор громкости на базе м/схемы КА2250, управляемый любыми двумя кнопками без фиксации. К регулятору можно подключить стрелочный индикатор через резистор R7. Выключателем ВК1 через резистор R5 индикатор блокируется. Резисторы R5,R7, стрелочный индикатор не комплектуются и устанавливаются при необходимости. Вход и выход регулятора соединяют экранированным проводом.
Правильно собранный радиоконструктор работоспособен.
Характеристики:
Диапазон частоты 20-20000 Гц
Напряжение питания 6-16 В
Входное напряжение 2,5 В (max)
Регулировка громкости 0-64 Дб
Шаг регулировки 2 Дб

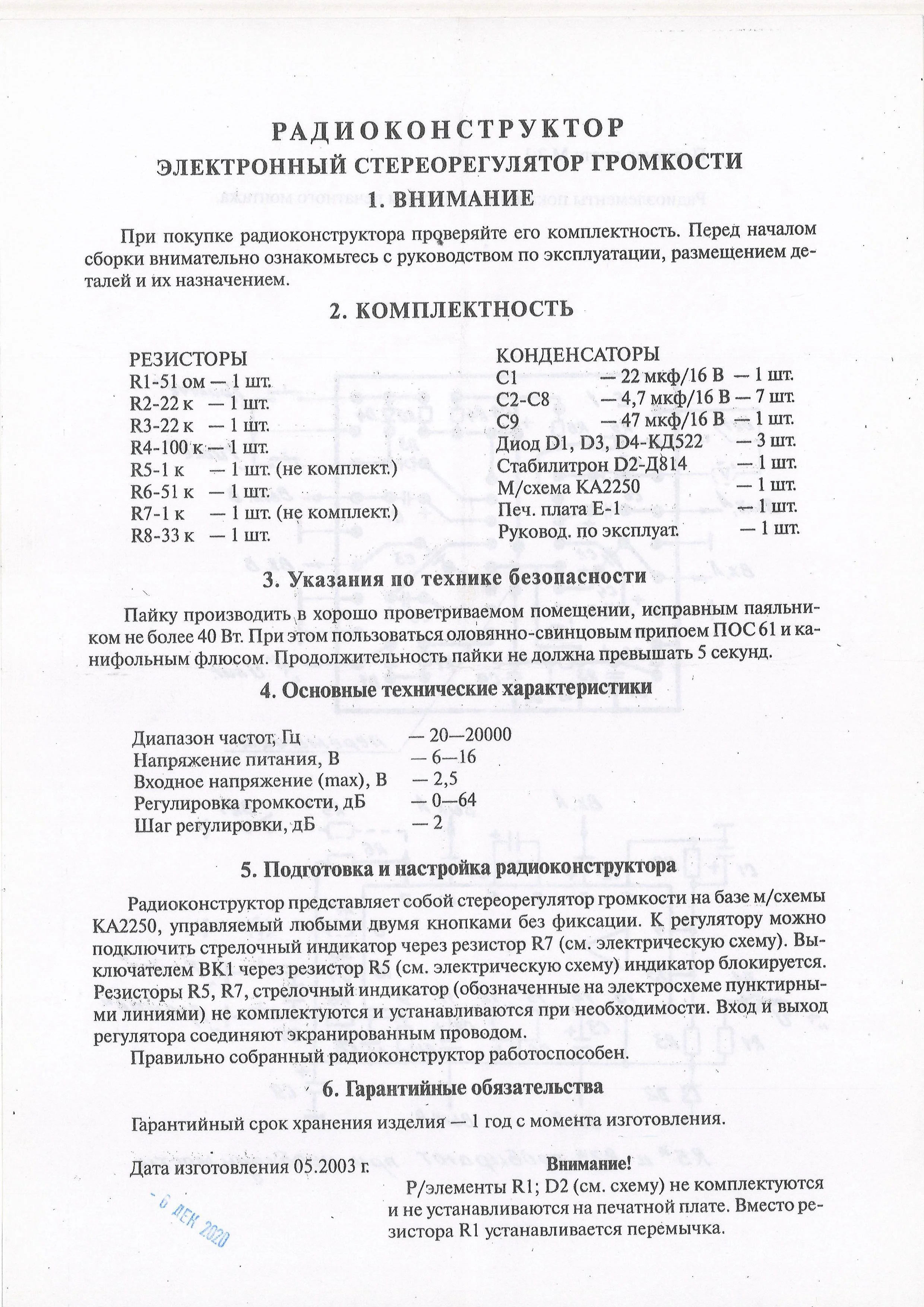

Более подробная информация в разделе "Инструкция"
