Описание
Реле электромагнитные HLS-4453 – реле общего назначения коммутируют цепи постоянного тока напряжением 12В, 24В и переменного тока напряжением до 240В с номинальным током 5А и коммутируемой мощностью до 210Вт.
Напряжение катушки составляет − 12В, 24В постоянного тока и 240В переменного тока.
Аналогами реле HLS-4453 являются РП-21-003, РП-21-004, HJQ-22F, HH53P, HH54P.
Конструкция реле HLS предусматривает 3 или 4 группы переключающих контактов.
Время срабатывания составляет 25мс, время отпускания – 25мс.
Способ крепления – под пайку, или в розетки (колодки), которые фиксируются на панели винтами или защелками с последующим присоединением проводников пайкой или винтами. Степень защиты реле HLS – IP40.
Максимальный коммутируемый ток - 5 А
Максимальное коммутируемое напряжение - 30VDC 250VAC
Максимальная коммутируемая мощность 210Вт 1750Вт
Сопротивление контактов - 100 мОм
Количество срабатываний механических (мин) - 10 000 000
Количество срабатываний электрических (мин) - 100 000

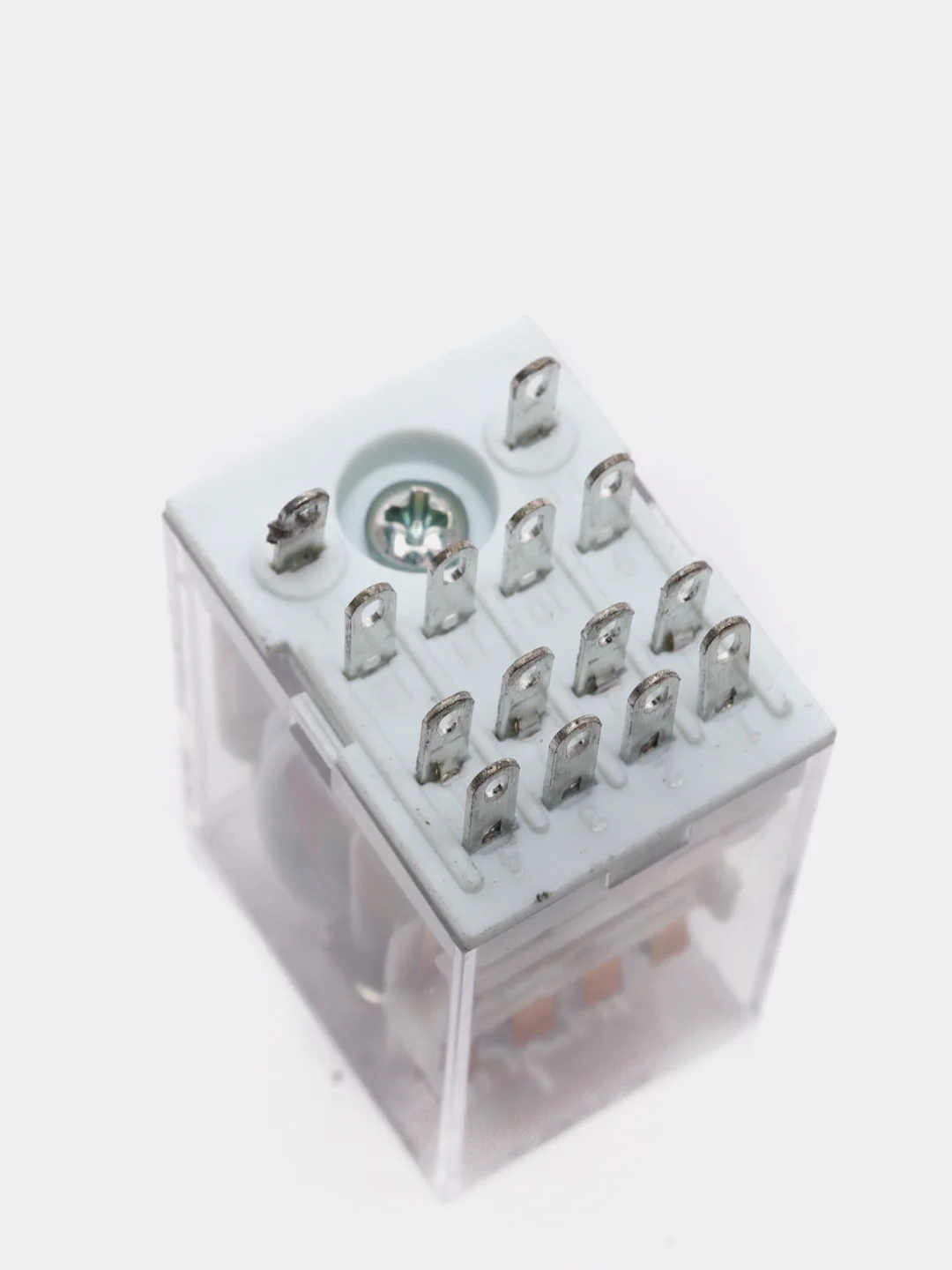

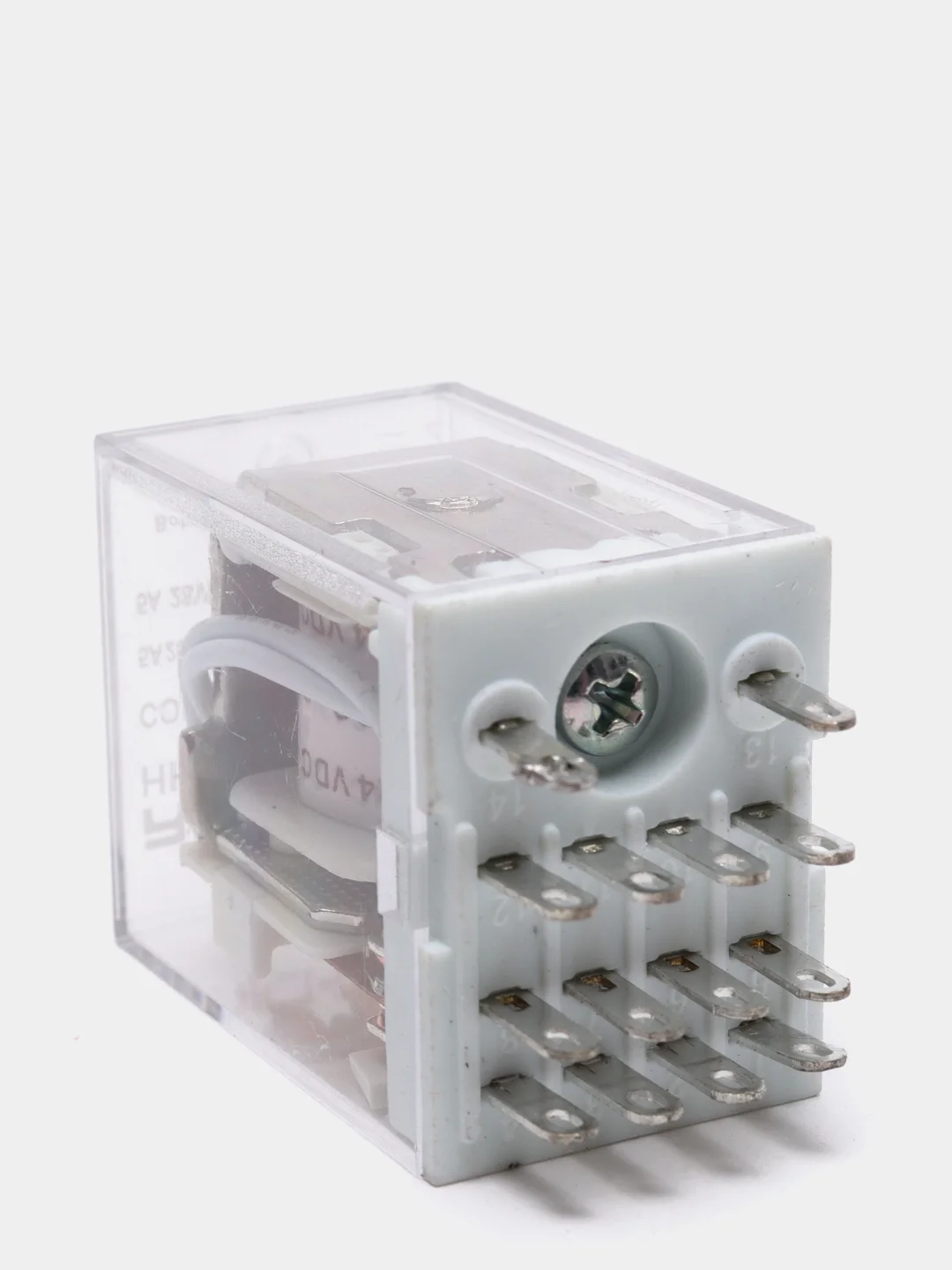

Тип выводов - штыревые вывода
Габариты L×B×H - 27,5×21,5×40 мм
Характеристики
Кол-во обмоток: 1
Род тока: Постоянный
Количество контактов: 11
Ток: 5
Контактный набор: 3 переключающих / 4 переключающих
Напряжение катушки: 12 / 24
Макс. напряжение на контактах: 30VDC/250VAC
