Описание

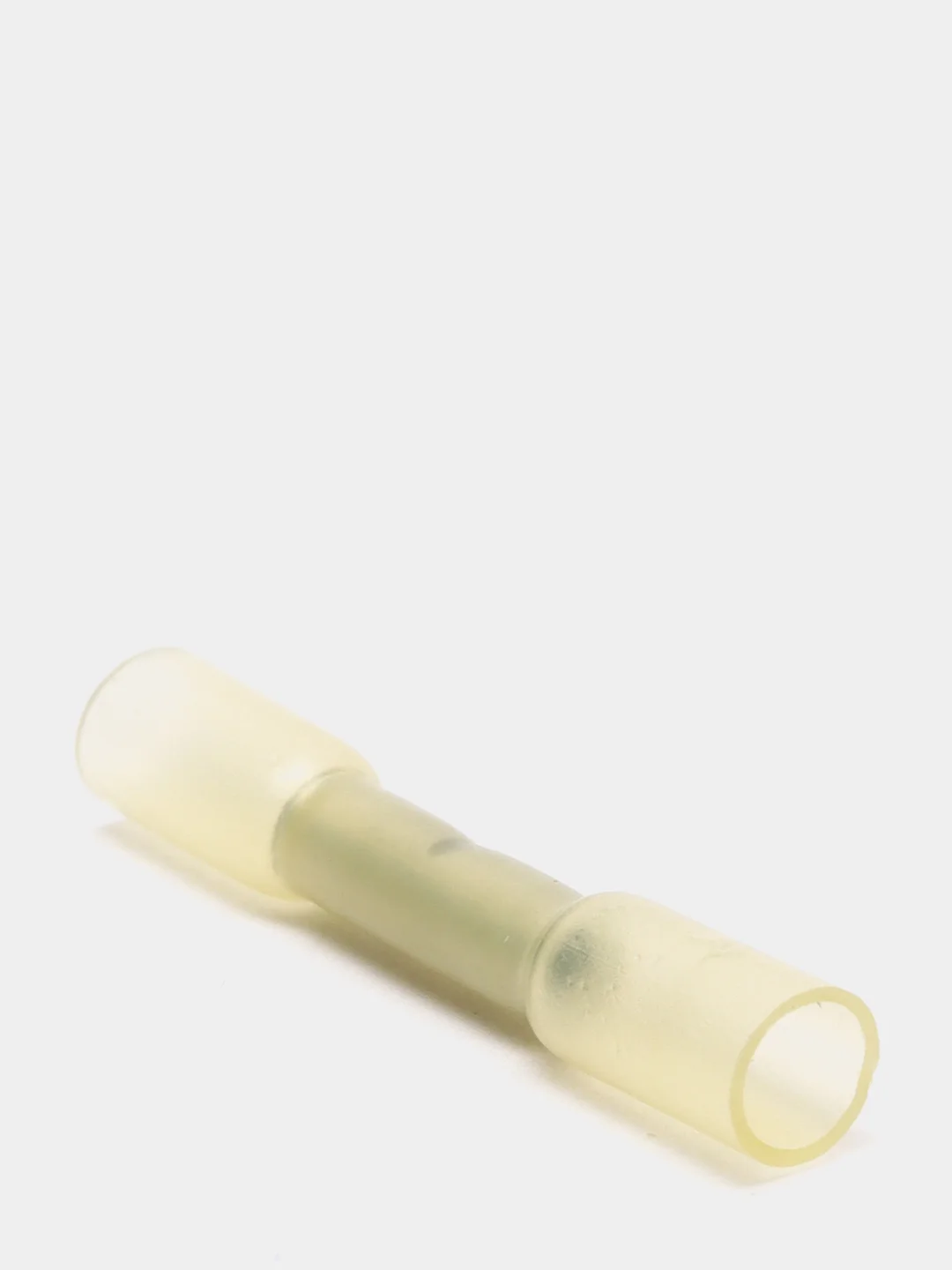

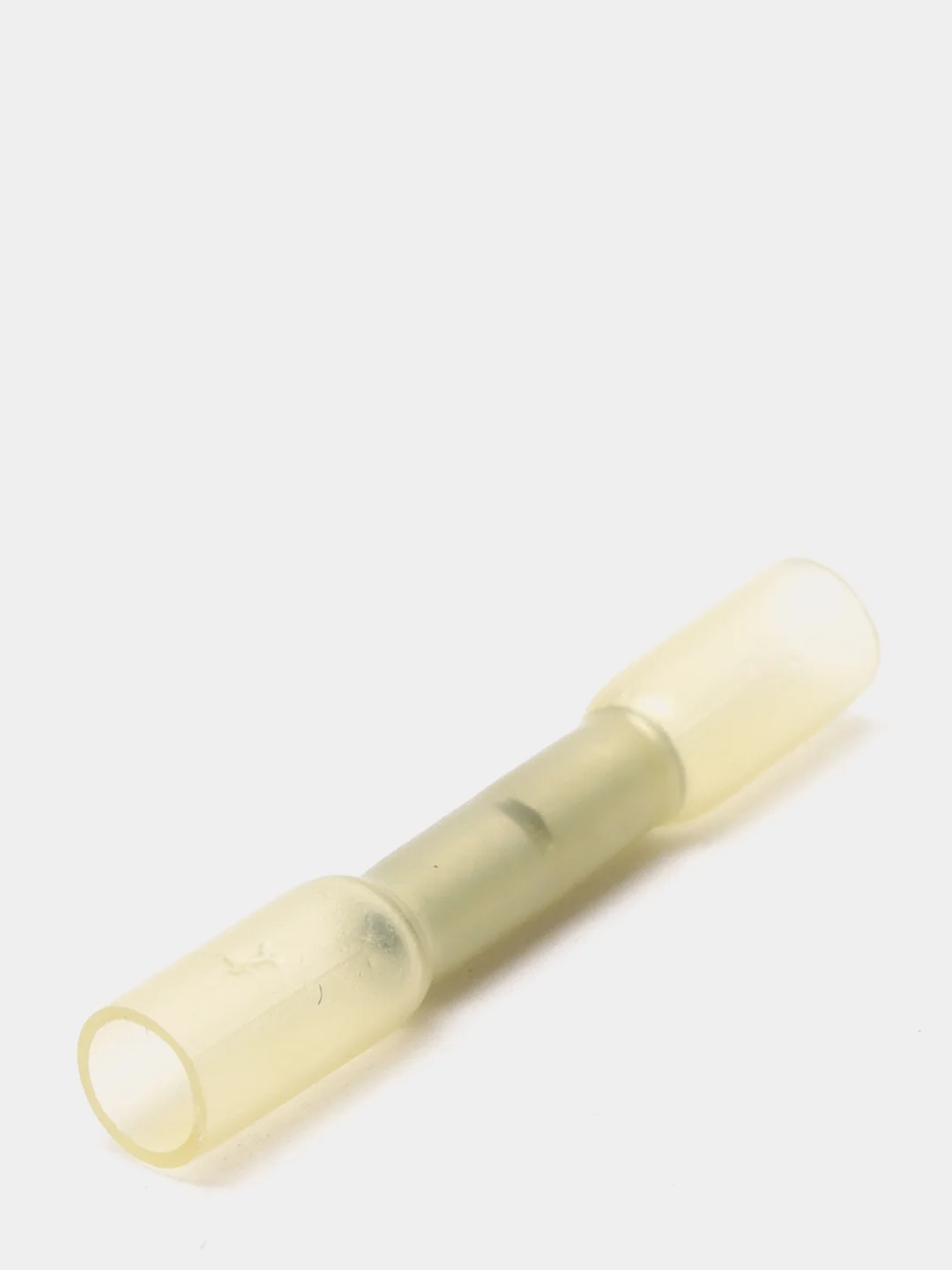

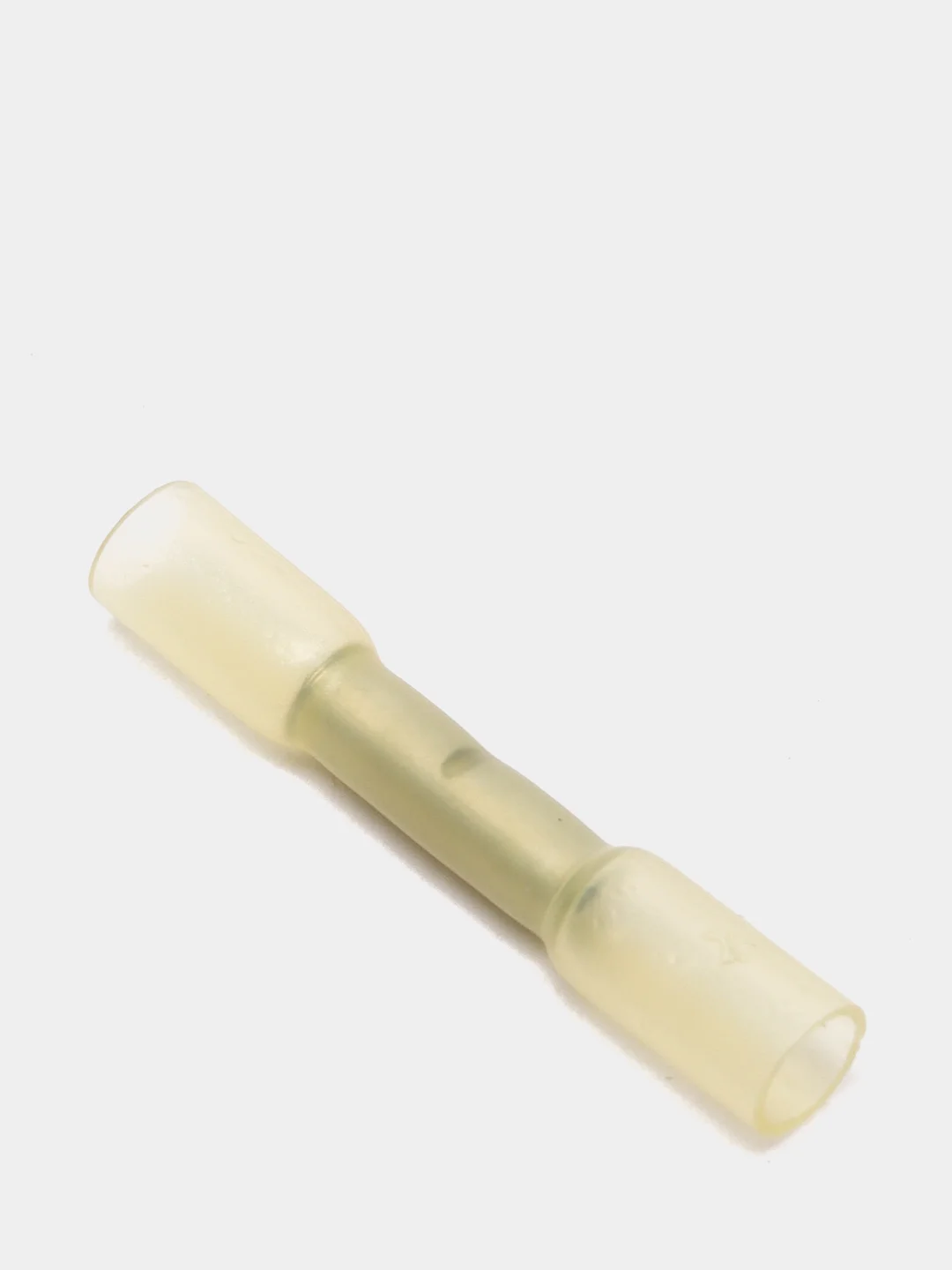

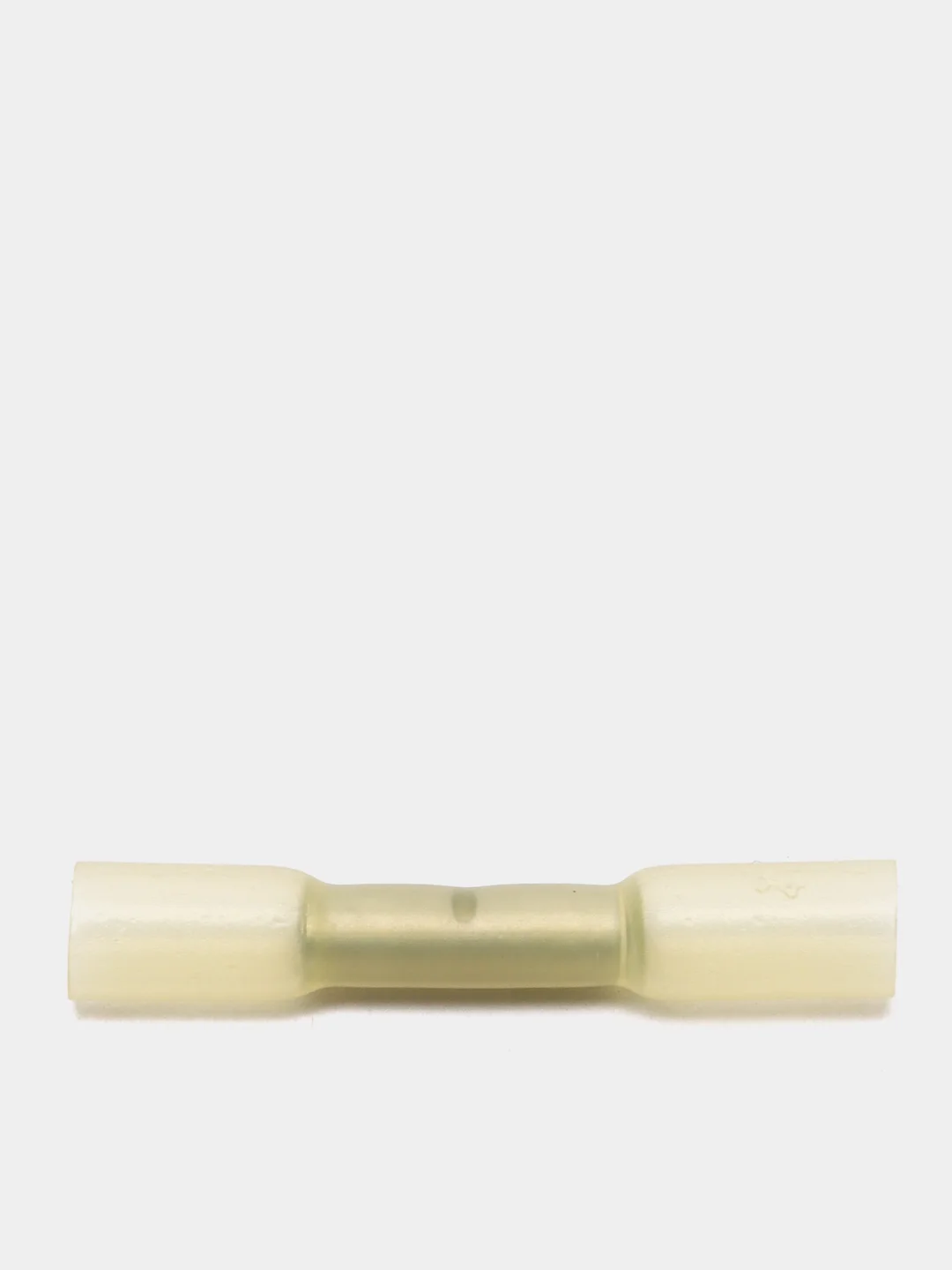

СОЕДИНИТЕЛЬНАЯ ГИЛЬЗА изолированная, термоусаживаемая 0.2-0.5 мм² , предназначена для качественного и быстрого соединения проводов между собой, а также герметичной изоляции места их соединения. Такая гильза используется для соединения многожильных медных проводов соответствующего диаметра при монтаже электрических контактных соединений на подвижном составе (автомобиле-, вагоно-, самолето- и судостроении) или в других местах, где важна надежность соединения (к примеру, радио- или климатическое оборудование).
Изолированный термоусаживаемый соединитель состоит из двух компонентов: металлической бесшовной трубки и защитного изолятора, закрывающего коннектор полностью. Цельнотянутая металлическая трубка (контактная часть) изготовлена из латуни, с поверхностным электролитическим лужением, имеет посередине ограничительную высечку, для равномерного заведения проводов с обеих сторон. Термоусаживаемый изолятор изготовлен из поперечно сшитого нейлона с внутренним клеевым слоем и коэффициентом усадки 4:1, который обеспечит полную герметизацию соединения и надежно защитит контактную часть от внешних воздействий, а человека от поражения электрическим током. Полупрозрачный корпус позволяет контролировать заведение жил. Обжатие производится путем механической деформации специальными пресс-клещами (ht-301 H, ht-301 N, ht-301 W) поверх защитного изолятора.
Технические характеристики:
- температурный диапазон: -40...+105 ℃
- сечение применяемых проводов в диапазоне: 0.2-0.5 мм²
- длина соединителя: L = 29 мм
- максимально допустимая величина пропускаемого тока: 9 А
Применение изолированных гильз дает возможность существенно ускорять электромонтажные и ремонтные работы, при этом контакт является полностью герметичным и электробезопасным.
