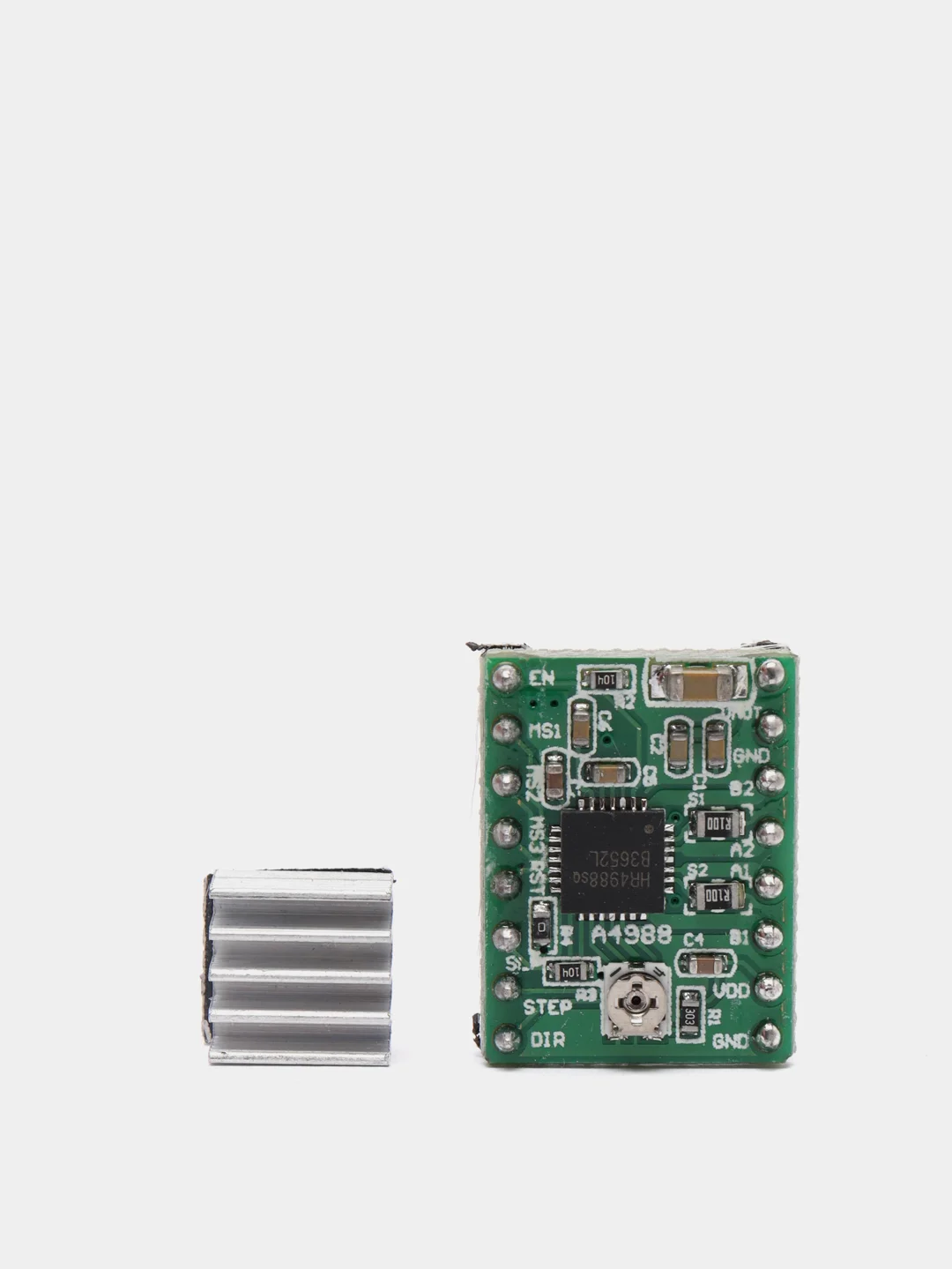

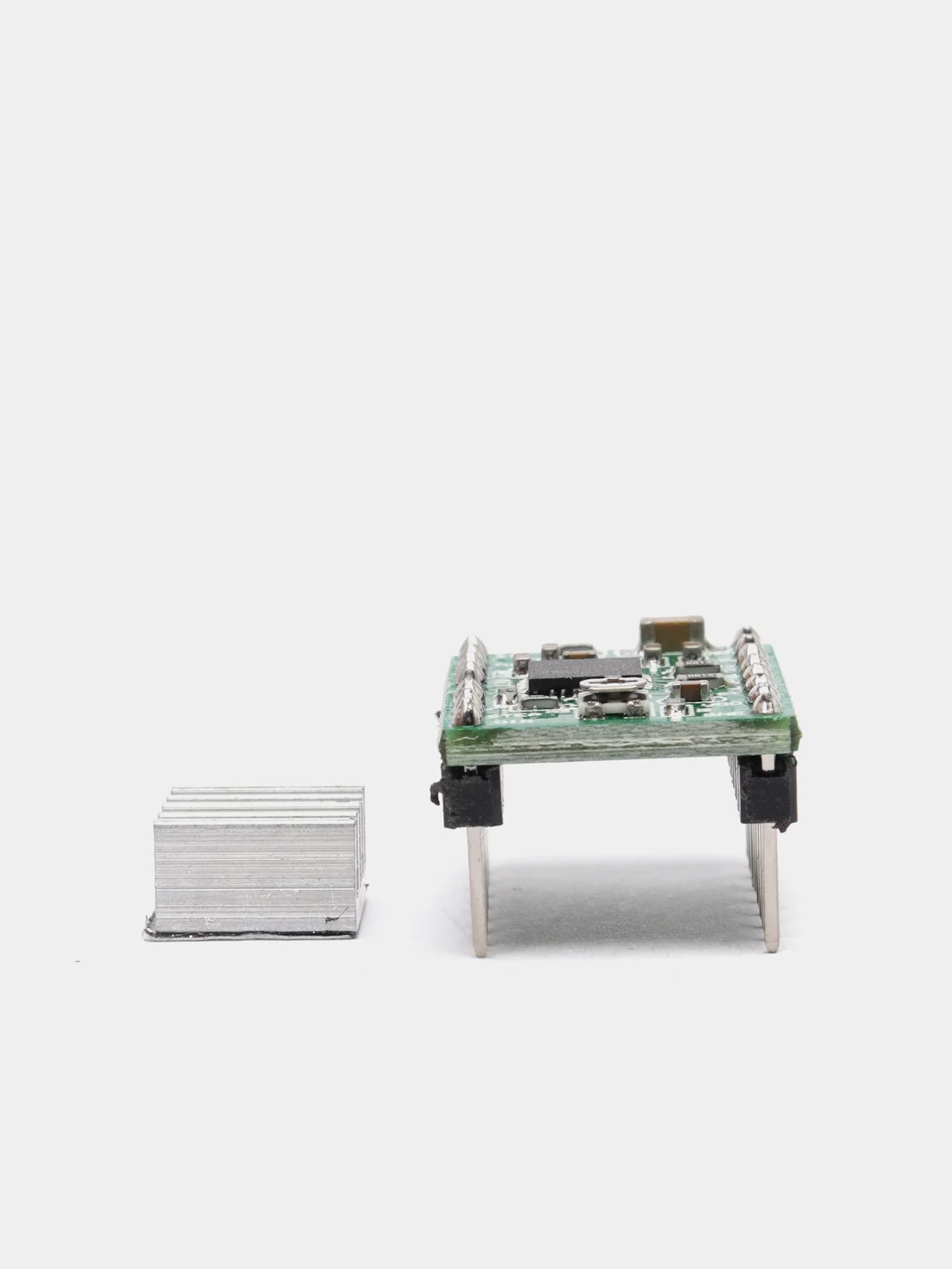

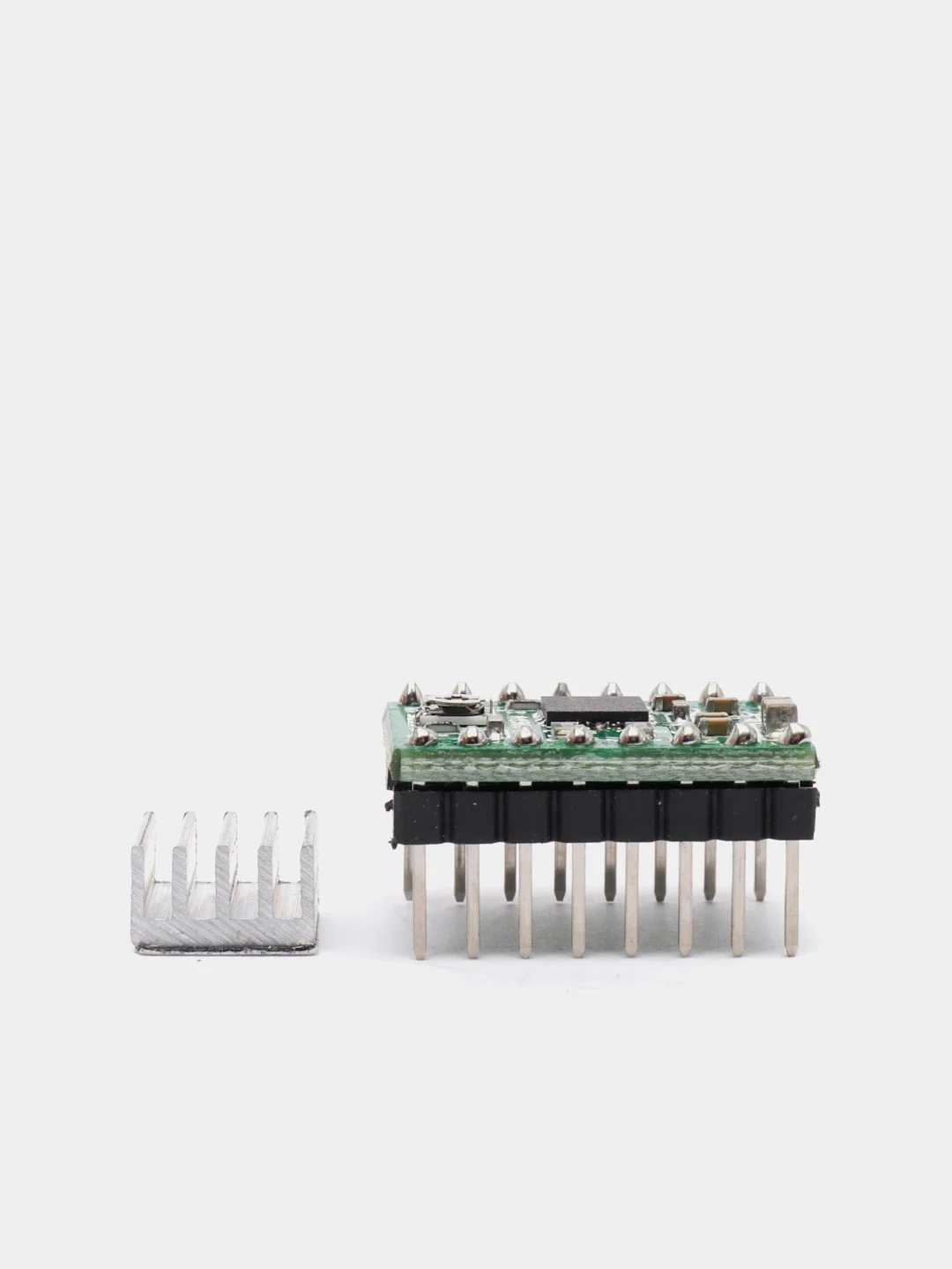

Описание
Технические характеристики A4988
напряжения питания: 8-35 В
режим микрошага: 1, 1/2, 1/4, 1/8, 1/16
напряжение логики: 3-5.5 В
защита от перегрева
максимальный ток на фазу: - 1 А без радиатора; - 2 А с радиатором
размер: 20 х 15 мм
без радиатора: 2 г

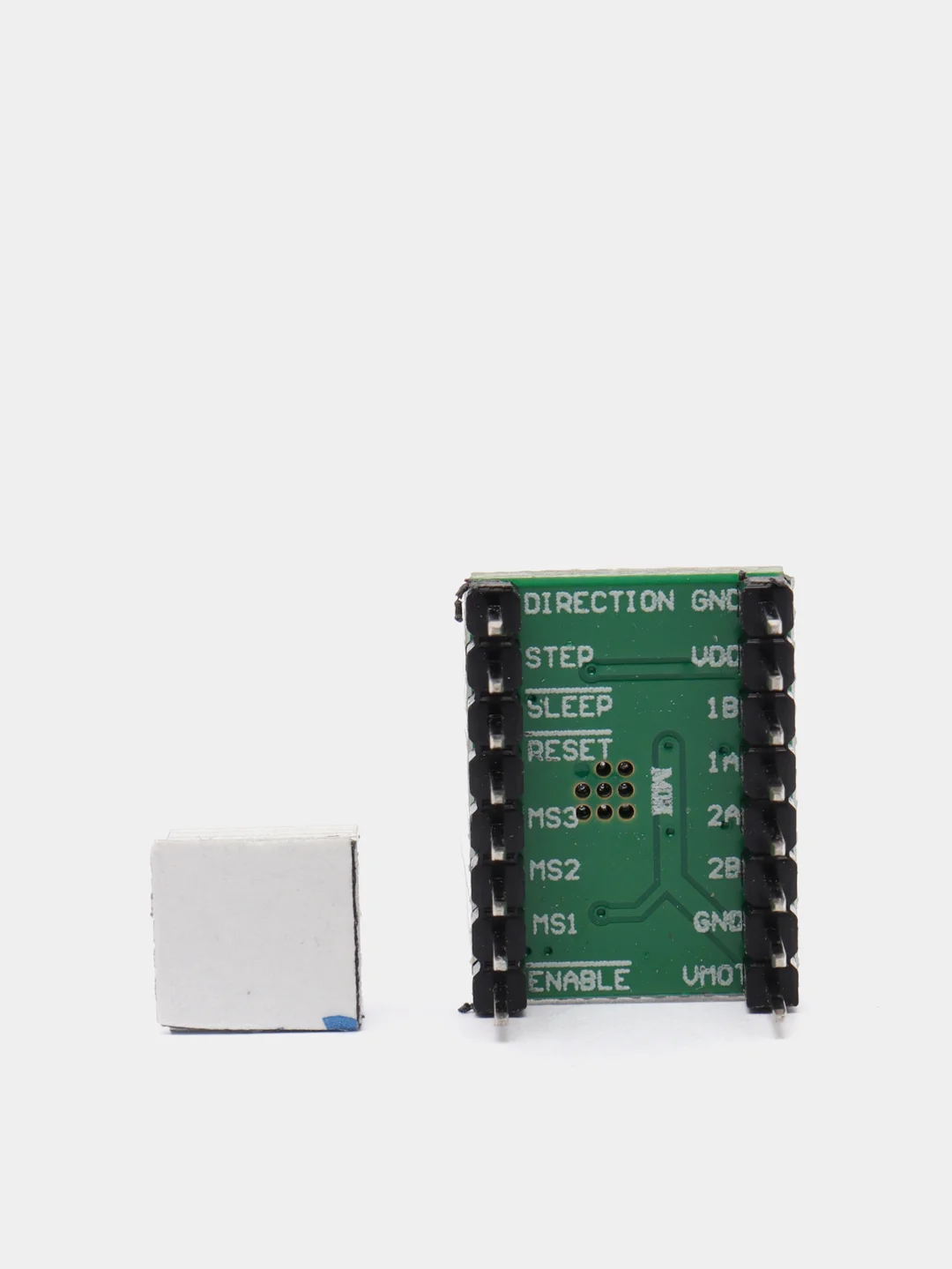

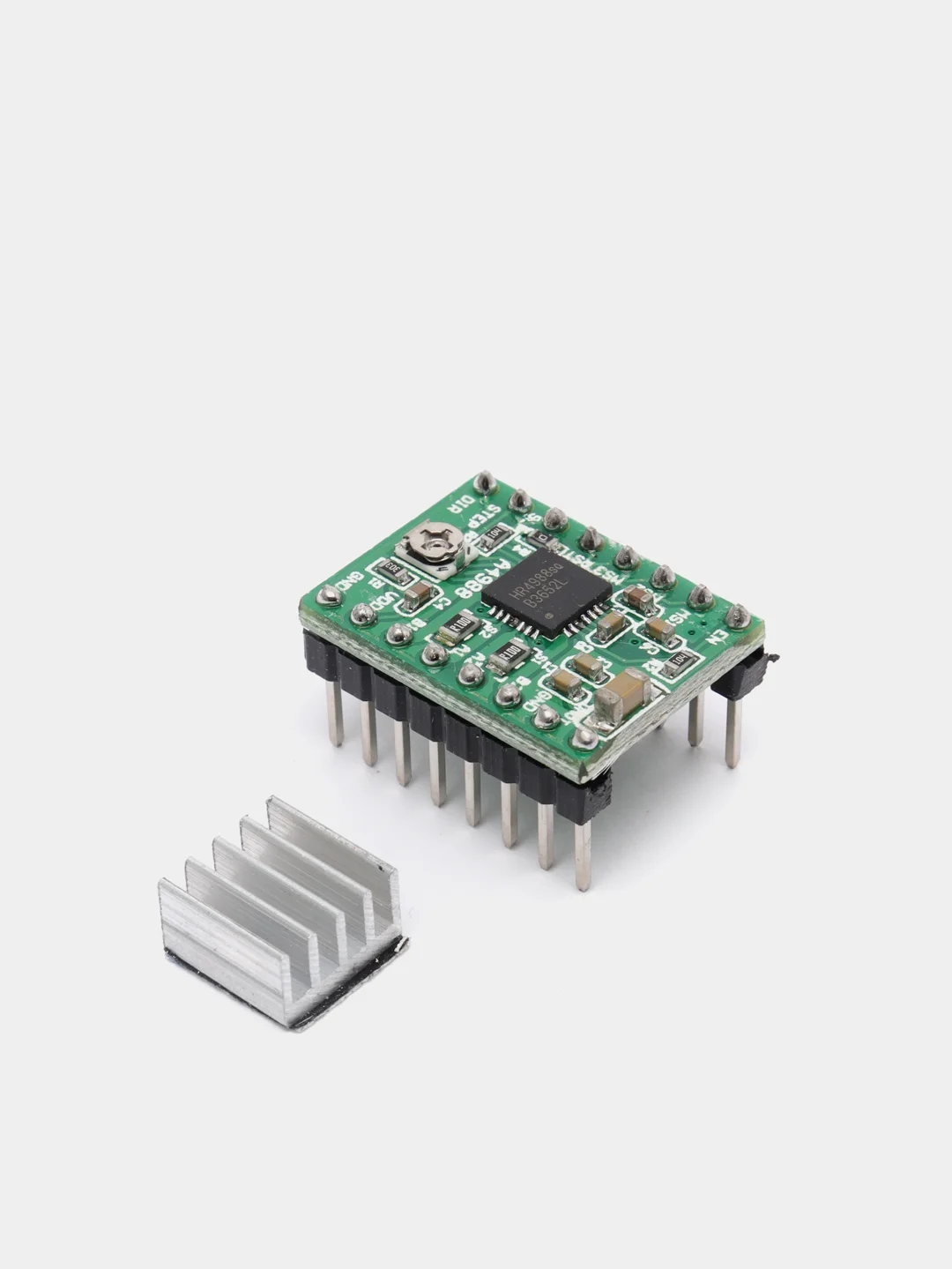

Назначение контактов драйвера A4988
ENABLE – включение/выключение драйвера
MS1, MS2, MS3 – контакты для установки микрошага
RESET - cброс микросхемы
STEP - генерация импульсов для движения двигателей (каждый импульс – шаг), можно регулировать скорость двигателя
DIR – установка направление вращения
VMOT – питание для двигателя (8 – 35 В)
GND – общий
2B, 2A, 1A, 1B – для подключения обмоток двигателя
VDD – питание микросхемы (3.5 –5В)
