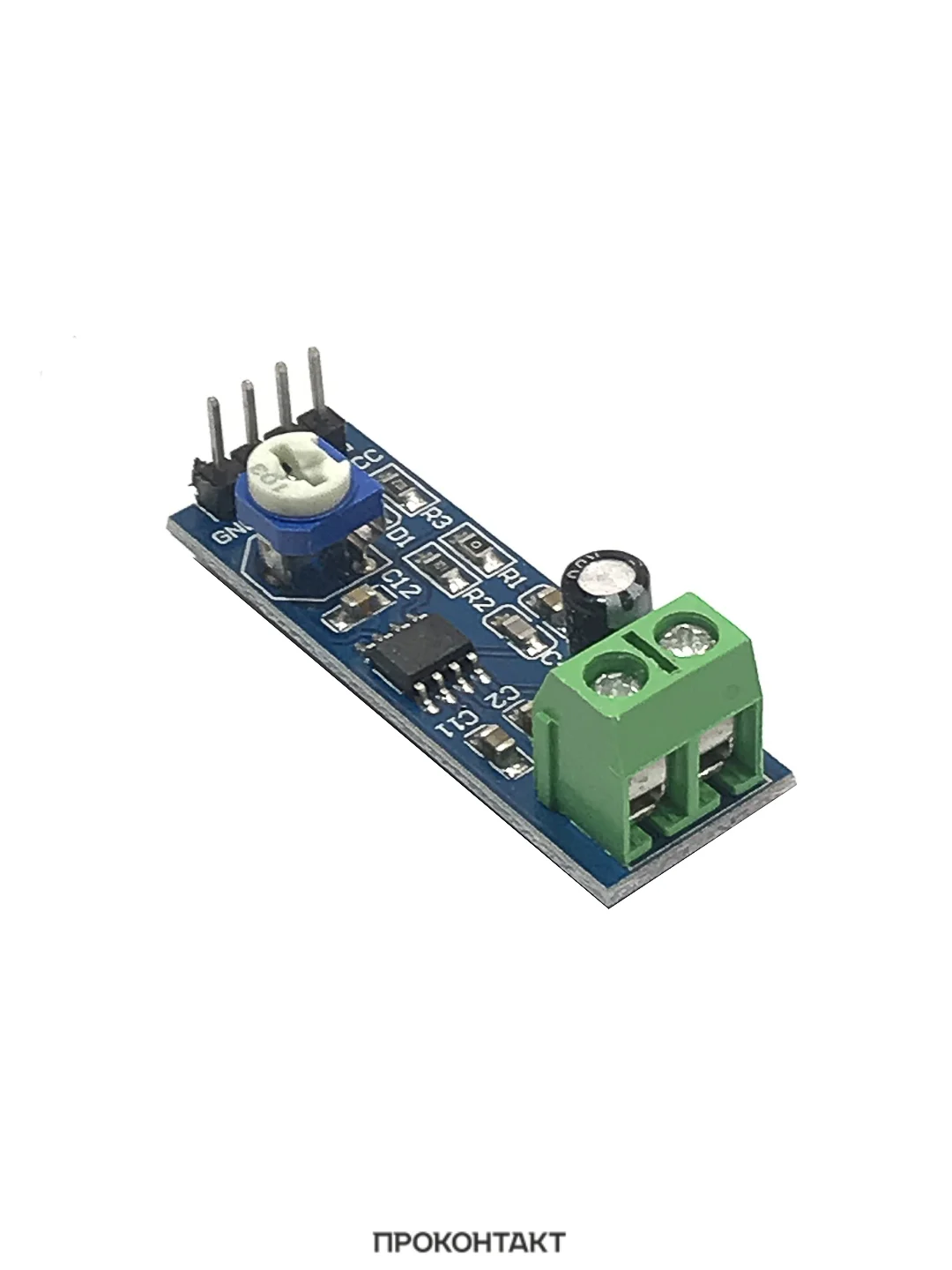

Описание
микросхема: LM386;
рабочее напряжение: 5-12 В постоянного тока;
пропускная способность микросхемы: 300 кГц;
выходная мощность: 0,3-1 Вт;
Перед началом работы требуется собрать схему на основе модуля. Для этого нужно подключить входной сигнал к контактам обозначенным GND и IN. Далее подключить устройство воспроизведения (динамик). Устройство воспроизведения подключается к клеммной колодке на два контакта. Контакты колодки имеют обозначение GND и OUT. В зависимости от сопротивления динамика мощность может составлять от 0,3 до 1 Вт. После проделанных операций к модулю требуется подключить питание. Питание подключается к контактам GND (минус) и VDD (плюс). Рабочее напряжение модуля составляет 5-12 В постоянного тока. После подключения питания на плате модуля загорится красный индикатор.
