Описание
Клавишные переключатели серии SB коммутируют цепи сигнализации, питания и управления с напряжением переменного тока до 250В, частотой 50-60Гц и силой тока до 16А. Переключения рабочего положения производятся с помощью клавиши на одно (ON-ON, ON-OFF) или два (ON-OFF-ON) направления с фиксацией или без фиксации положения. Цвет клавиши черный, красный или зеленый. Маркировка клавиш указывает на рабочее положение. Представленные клавишные переключатели SB имеют степень защиты IP65. Корпус изготавливается из нейлона спецификации PA66, обеспечивающий высокую механическую прочность, жесткость, химическую и высокотемпературную устойчивость. Крепятся клавишные переключатели SB путем фиксации в монтажном отверстии панели двумя крепежными защелками на корпусе. Присоединение проводников – с помощью пайки или разъемов типа мама. Рабочая повышенная температура среды составляет не более +105°С, рабочая пониженная – не ниже -25°С. Электрическая износостойкость составляет не менее 10 000 циклов, механическая – не менее 10 000 циклов. Применяются клавишные переключатели SB в качестве элементов оперативного управления процессами технологического оборудования, в качестве индикаторов состояния электрических цепей и др.

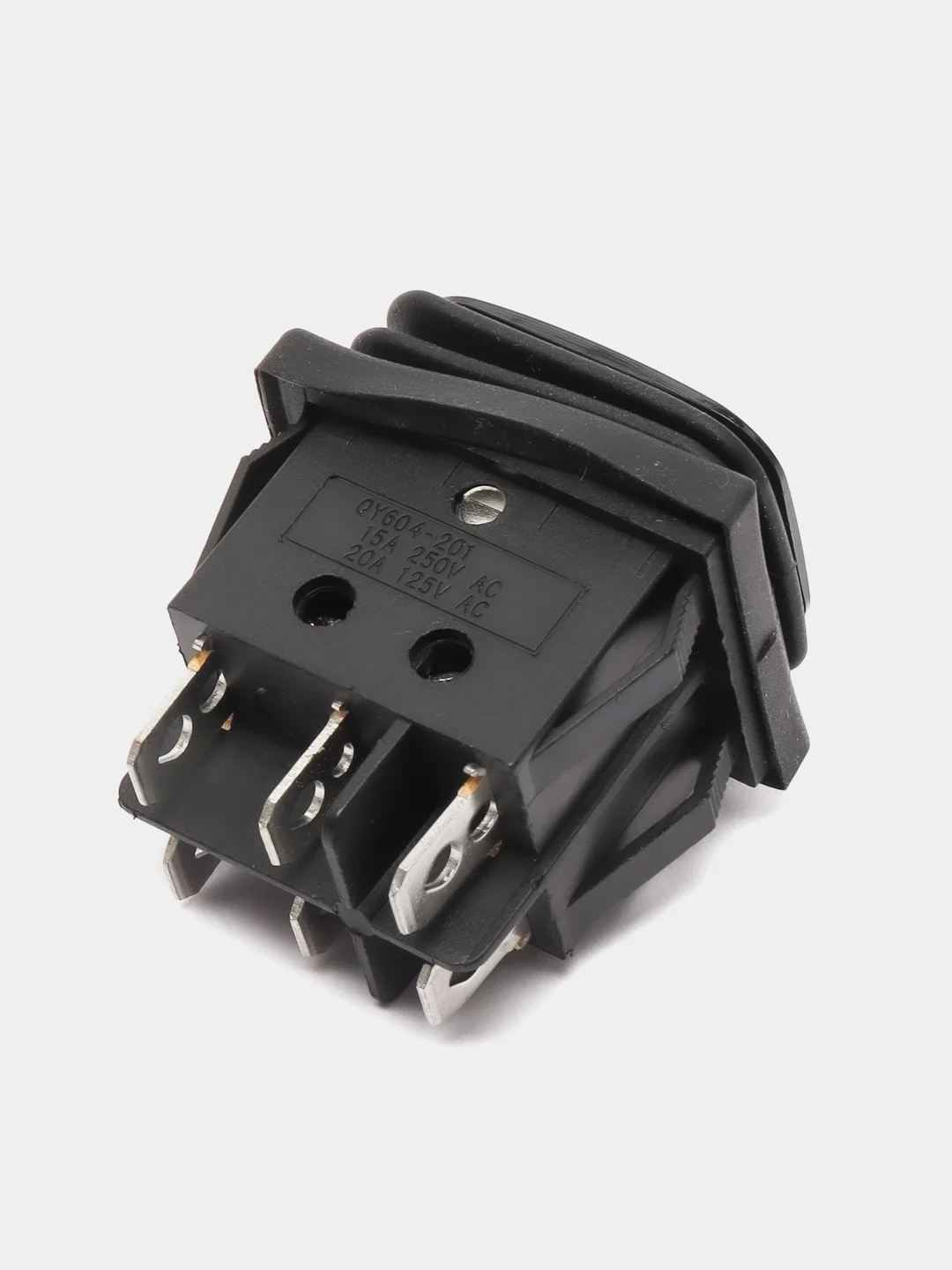

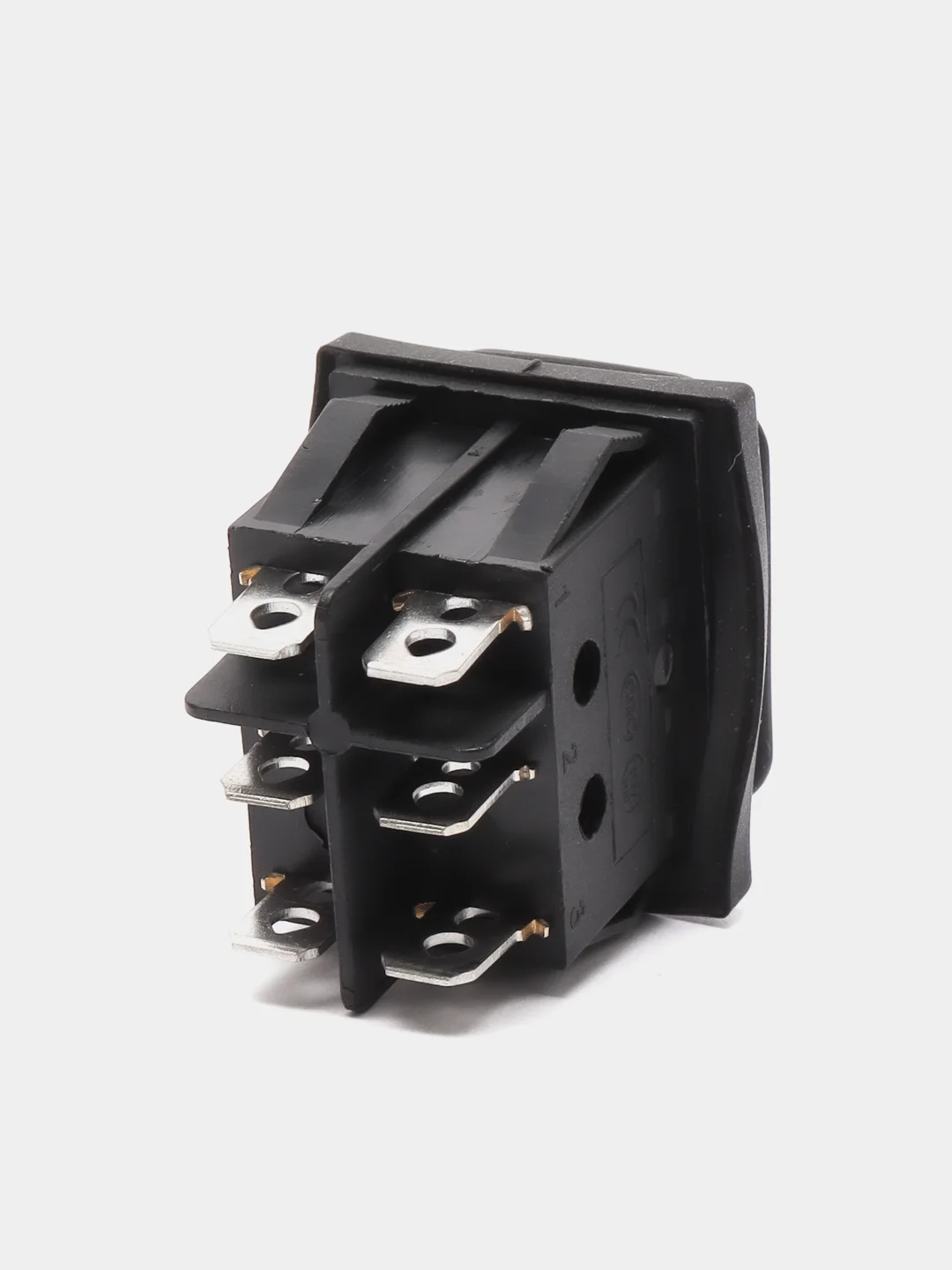

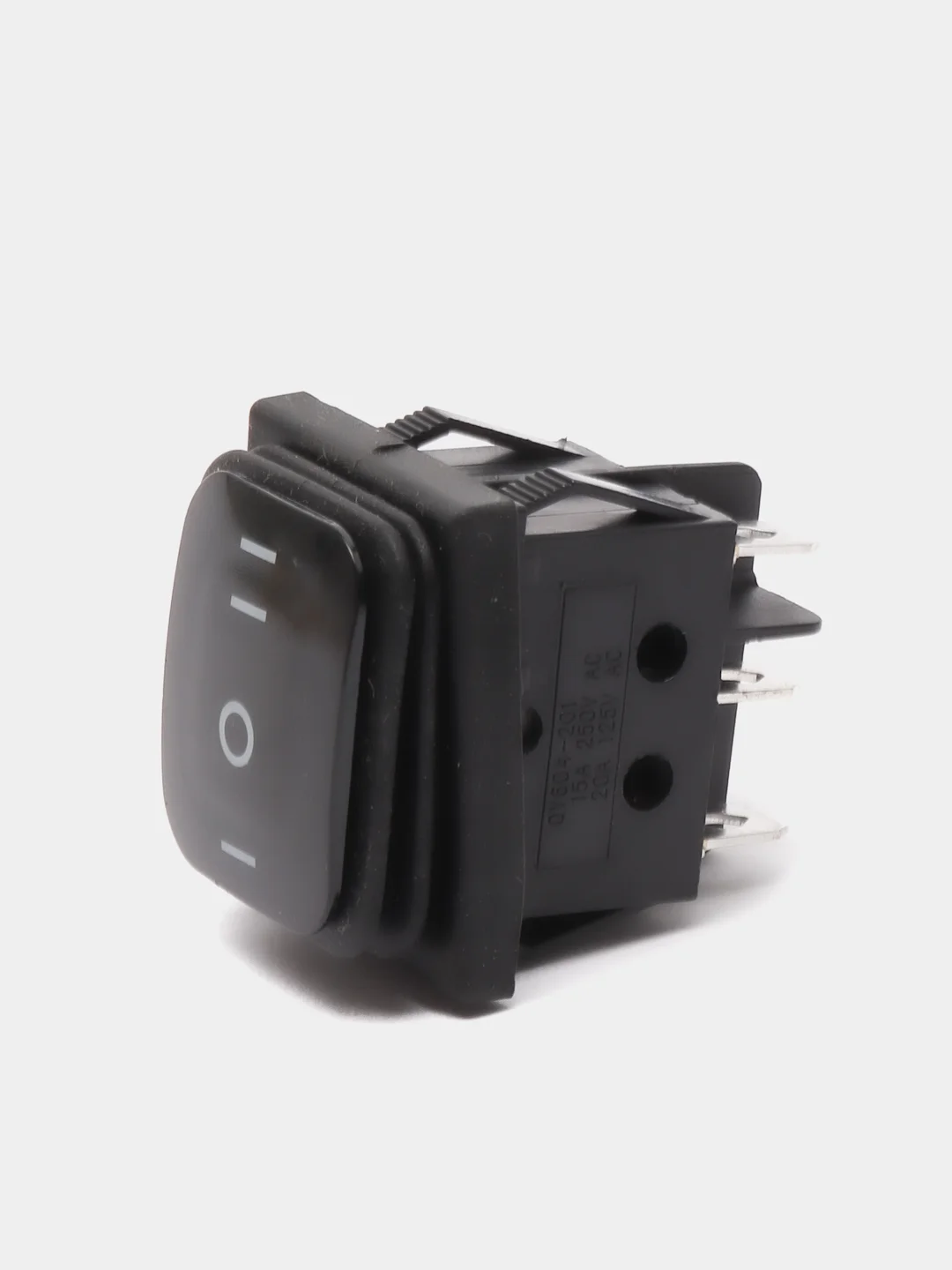

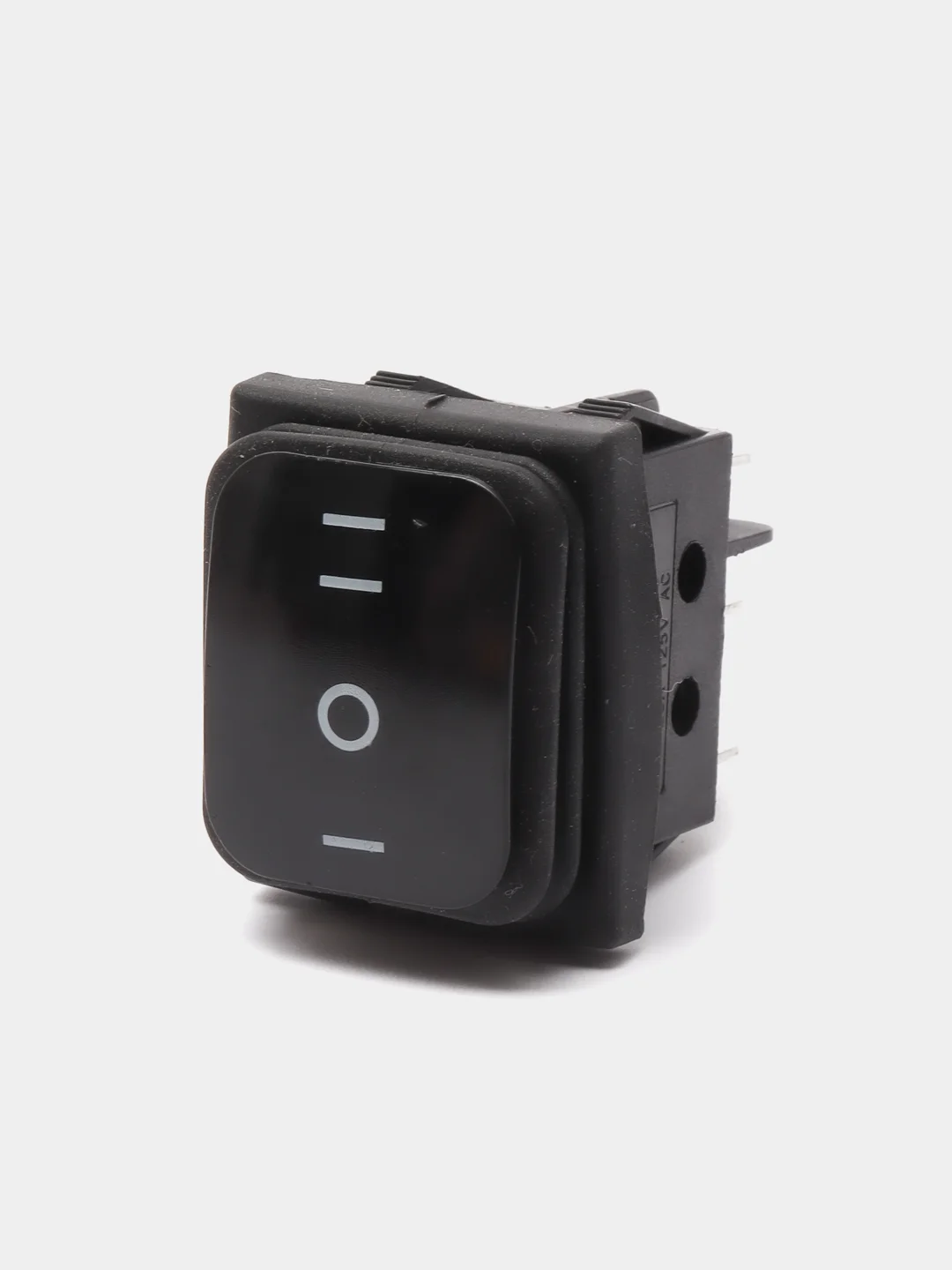

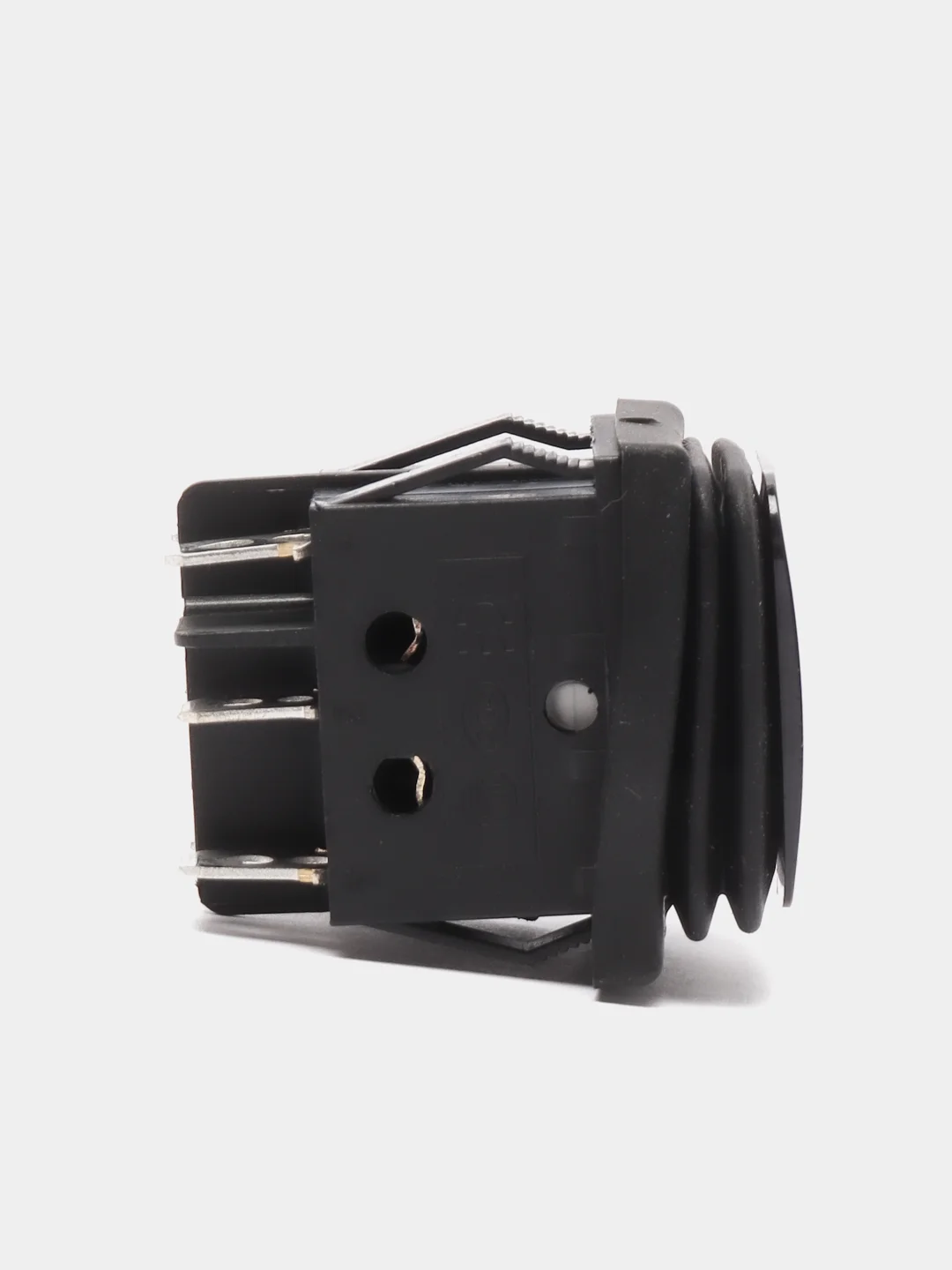

SB090 IP65 (on)-off-(on)
Параметры сети 16(4)A 250VAC
Алгоритм работы (ON)–OFF–(ON) без фиксации
Сопротивление контактов, не более 50 мОм
Сопротивление изоляции, не менее 1000 МОм
Выдерживаемое напряжение в минуту ~1500 В (50 Гц)
Электрическая износостойкость, не менее 10 000 циклов
Механическая износостойкость, не менее 10 000 циклов
Диапазон рабочих температур -25°С – +105°С
Степень защиты IP65
Характеристики
Напряжение, В:
250VAC
Ток:
16А
Фиксация:
Нет
Кол-во положений:
3
Количество контактов:
6
Цвет:
Черный
