Импульсный преобразователь напряжения LM2596 mini
4.50
(10 оценок)
Более 100 заказов

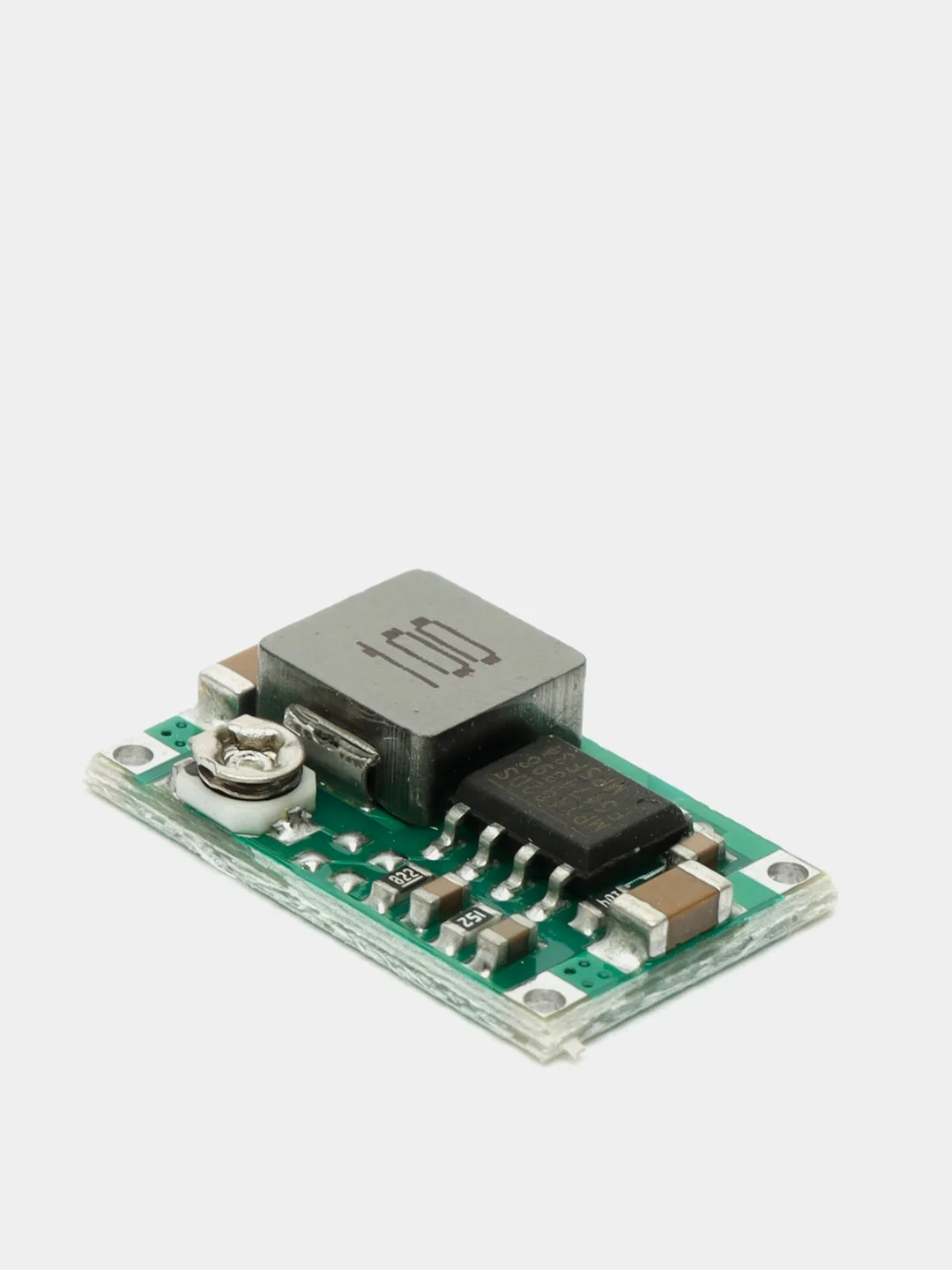

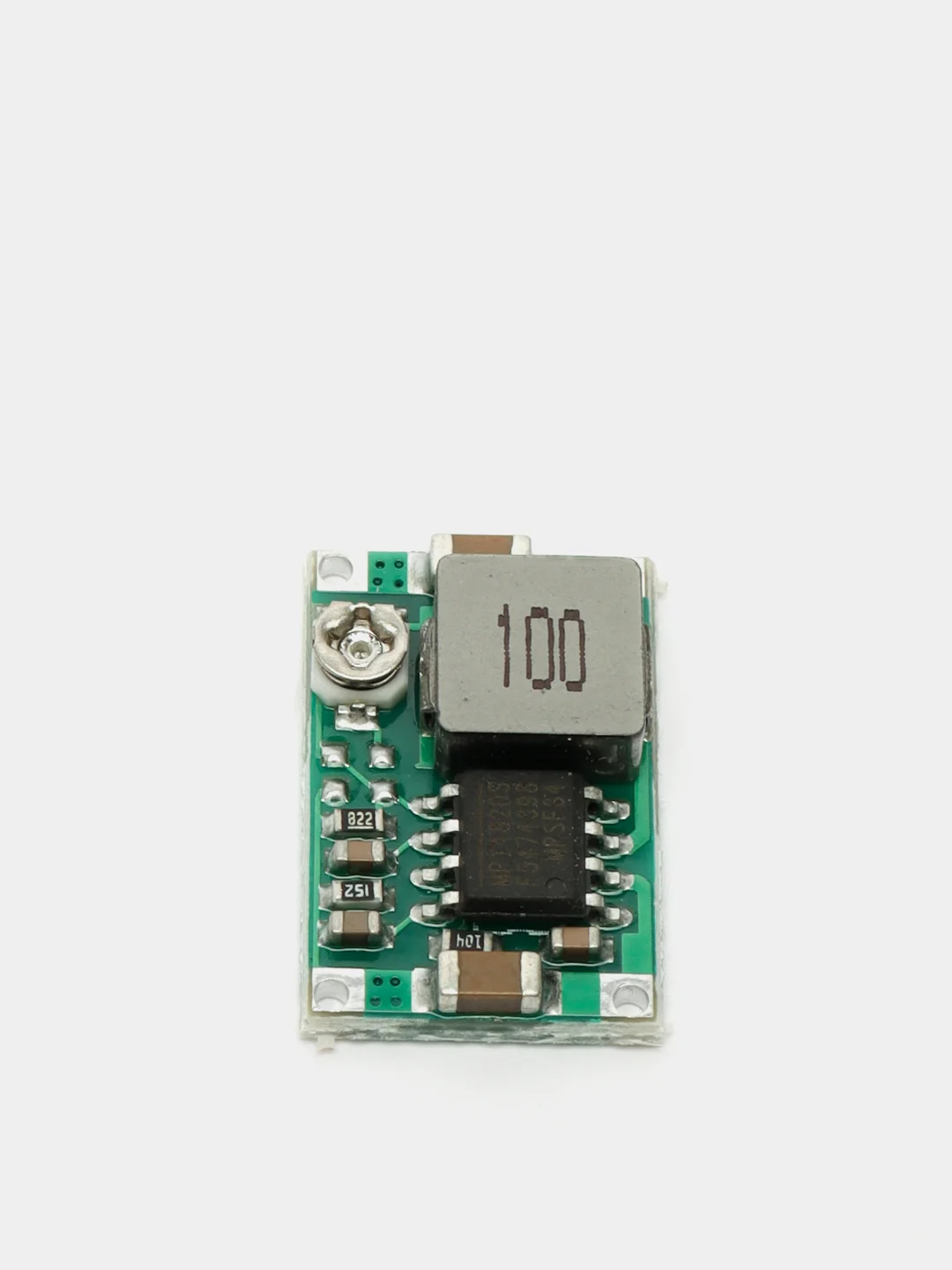

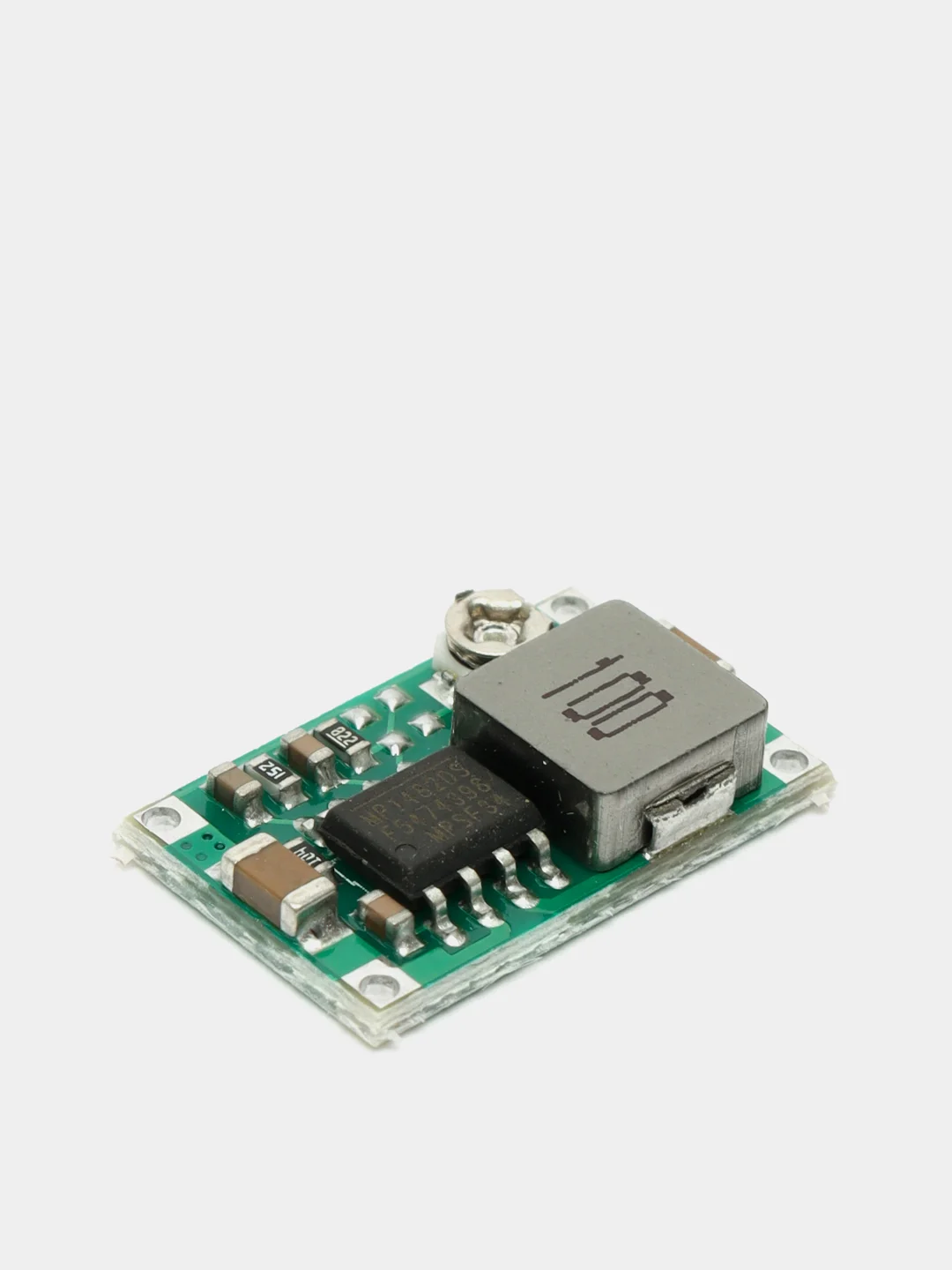

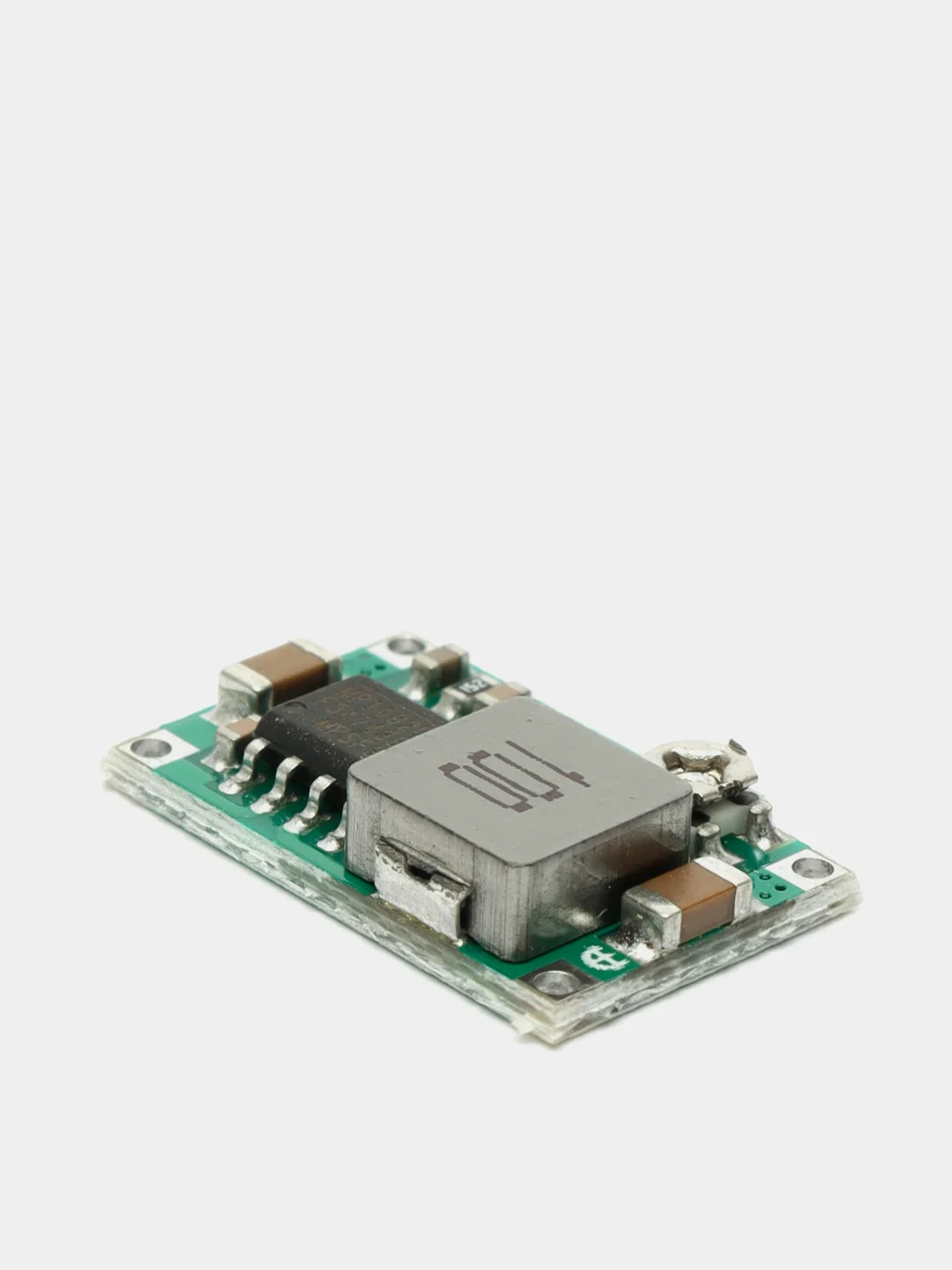

Импульсный регулируемый понижающий стабилизатор на основе dc dc преобразователя LM2596 отличается надежностью и высоким выходным током до 2А.
Подключение:

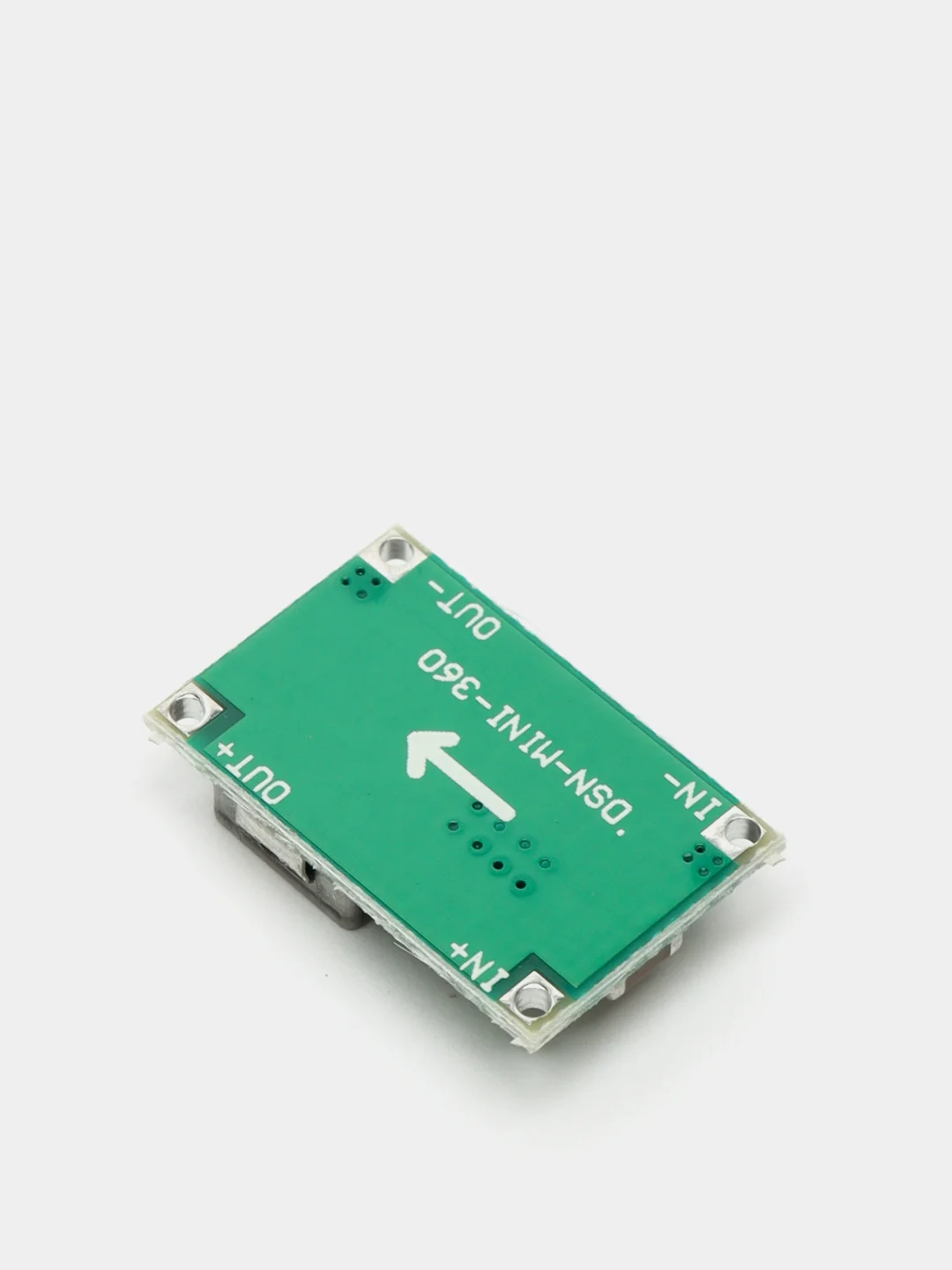

2 контакта с метками IN+ и IN- подключаются к источнику питания путем припайки проводов плюсового и минусового соответственно. К двум контактам с противоположного края подключается потребитель (ДХО, лента, светодиодный модуль и т.д.)
- Входное напряжение: 4,75 - 23В
- Выходное напряжение: 1В - 17В (но не больше чем входное напряжение)
- Выходной ток: 1,8А ( 3А при кратковременной нагрузке)
- Выходная мощность: 60 Вт (макс 80 Вт)
- Ток потребляемый чипом: 1,8 мА
- Частота ШИМ чипа: 340 кГц
- Рабочая температура: от -40 до 85 °С
- Габариты: 18 х 12 х 5 мм
Описание
Импульсный регулируемый понижающий стабилизатор на основе dc dc преобразователя LM2596 отличается надежностью и высоким выходным током до 2А.
Подключение:
2 контакта с метками IN+ и IN- подключаются к источнику питания путем припайки проводов плюсового и минусового соответственно. К двум контактам с противоположного края подключается потребитель (ДХО, лента, светодиодный модуль и т.д.) - плюсовой провод к метке OUT+, минусовой - к метке OUT-. Для калибровки стабилизатора, на выходе ставится мультиметр и выставляется нужное значение, путем вращения регулировочного винта.
