Описание

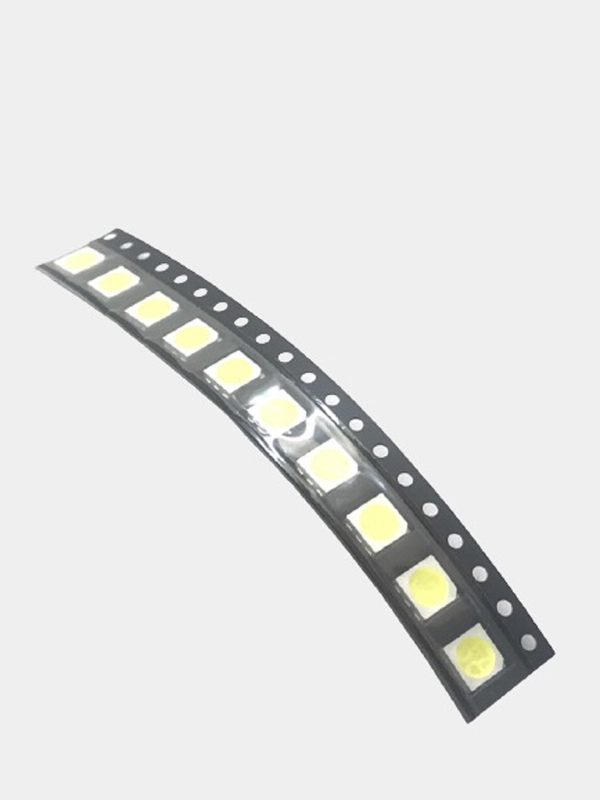

SMD (чип) светодиоды типоразмера 5050 – полупроводниковые источники света с прямым напряжением от 1,8В до 3,4В и силой прямого тока до 25мА на каждый светоизлучающий кристалл. Сила света при этом в зависимости от номинала варьируется от 500мкд до 4500мкд. Отличительной особенностью светодиодов SMD 5050 является трехкристальная конструкция, обеспечивающая возможность излучения нескольких цветов одним светодиодом, так называемые RGB-светодиоды. Корпус светодиодов SMD 5050 изготавливается из термоустойчивого пластика, линза рассеивания прозрачная, залитая эпоксидной смолой. Между контактными площадками с обратной стороны корпуса размещены три теплоотводящие подложки, обеспечивающие дополнительный отвод тепла, накапливаемого в процессе свечения. Типоразмер 5050 указывает на габаритные размеры светодиода – 5,0×5,0 мм. Монтируются светодиоды на поверхность по SMD-технологии (Surface Mounted Device) с помощью групповой пайки или с использованием термовоздушной паяльной станции. Процесс оплавления рекомендуется проводить в атмосфере азота при соблюдении временно-температурных условий пайки. Катодный вывод чип-светодиодов 5050 визуально определяется небольшим срезом угла корпуса. При подключении питания следует учитывать полярность светодиодов. Также запрещено подключать светодиоды напрямую (без ограничителей тока) к источнику питания. В качестве ограничительного стабилизатора тока необходимо использовать драйверы питания или резисторы. При этом на каждую цепочку последовательно соединенных светодиодов подключается отдельный резистор. Повышенная рабочая температура среды составляет не более +85°С, пониженная рабочая температура – не ниже -40°С. Потери мощности не превышают 100 мВт на каждом кристалле. Угол свечения широкий – 120°. Срок службы не менее 10 000 ч. Применяются светодиоды поверхностного монтажа SMD 5050 в качестве светоизлучающих источников в различных устройствах освещения и декоративно-красочной подсветки: светодиодные лампы и светильники, автолампы, индикаторы приборной панели, наружная реклама, автодорожные знаки, интерьерное оформление зданий и многое другое.
Прямой пульсирующий ток: 3×100 мА
Прямой ток: 3×25 мА
Обратное напряжение: 5 В
Мощность рассеивания: 3×100 мВт
Угол рассеивания света: 120°
Тип линзы светодиода: Прозрачная
Рабочая температура: -40°С – +85°С
Температура хранения: -40°С – +100°С
Температура пайки: 260°С
Цвет: Белый
Длина волны: 6000-6500 К
Световой поток: 14-16 лм
Материал кристалла: Индий, галлий, нитроген
Характеристики
Напряжение, В: 3
Ток: 60mA
Цвет: Белый
Типоразмер светодиодов: 5050
