Описание
BMS 3S 25A - это плата защиты и контроля трех последовательно соединенных Li-ion, Li-po, LiFePo4 аккумуляторных батарей, с балансировкой тока на элементах при зарядке. Модуль BMS 3S обеспечивает защиту аккумуляторов от перезарядки, от короткого замыкания, от разряда большими токами более 25А, от разряда любого аккумулятора в батарее ниже 2.6В .. 2,8В. А также плата BMS 3S обеспечивает балансировку напряжения на элементах всей батареи при зарядке, это предотвращает перекосы в цепи и обеспечивает максимальный заряд всей батареи аккумуляторов. Даже если батарея собрана из разных по емкости аккумуляторов, то балансировка поможет зарядить каждый аккумулятор до полной емкости. Так же стоит знать, что если подключить в цепь 2 высокотоковых аккумулятора и 1 слаботочный, то в результате выходной ток в нагрузке, будет ограничен током самого слабого аккумулятора в батарее. По этому не рекомендуется собирать батарею из аккумуляторов с разными характеристиками.

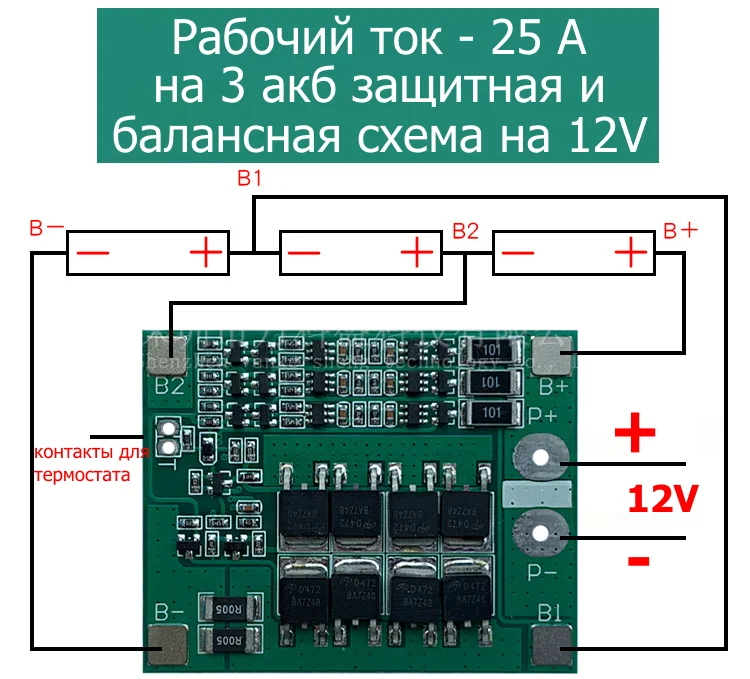

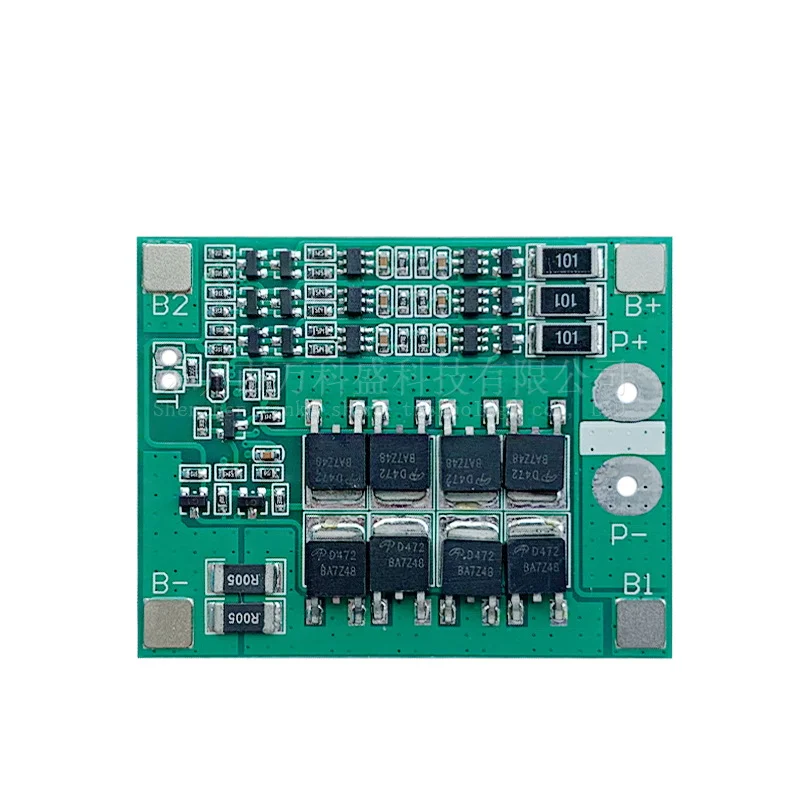

Параметры схемы на 3 аккумулятора:
Ток разряда: 25A
Мгновенный ток разряда: 70A
Напряжение зарядки: 13V
Ток зарядки: 25A (макс.)
Напряжение обнаружения перезарядки: 4.28±0.05V
Напряжение обнаружения переразрядки: 2,55 ±0. 08 в
Напряжение обнаружения перегрузки по току: 150mV
Ток защиты от перегрузки по току: 75±3A
Ток сна (при переразрядке):≤10uA
Рабочая температура:-30 ~ 80℃
Размеры: 56*45mm
Отлично подойдет для переделки шуруповерта на Li-Ion (Литий-Ионные) аккумуляторы.
Аккумуляторы также можно приобрести в нашем магазине по ссылке.

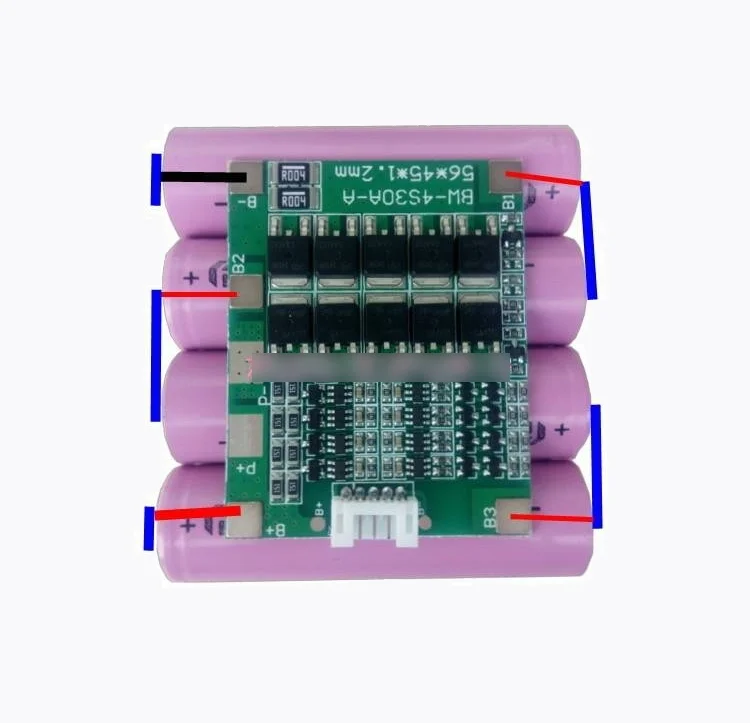

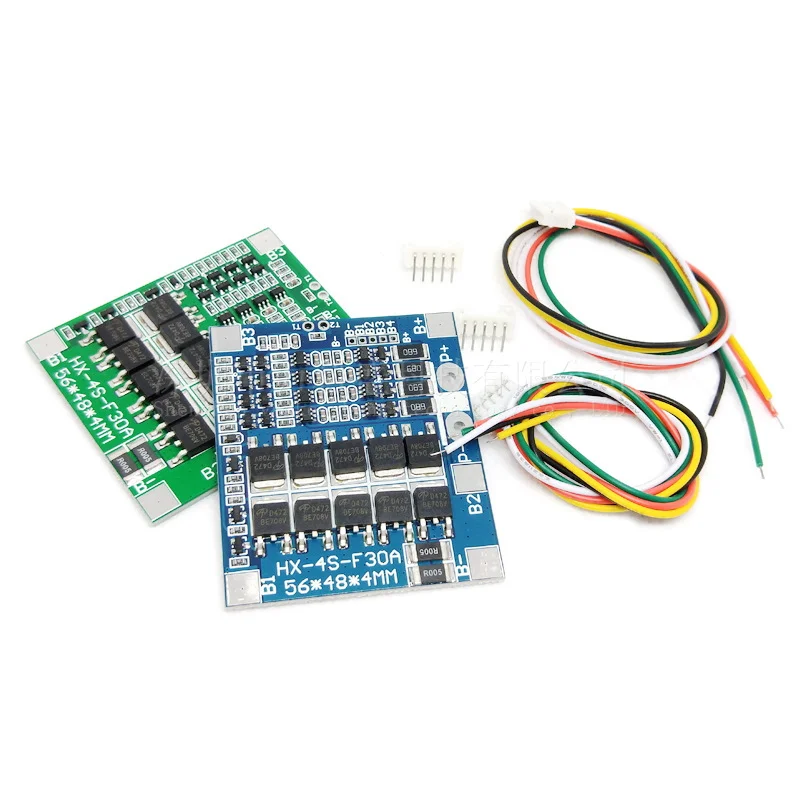

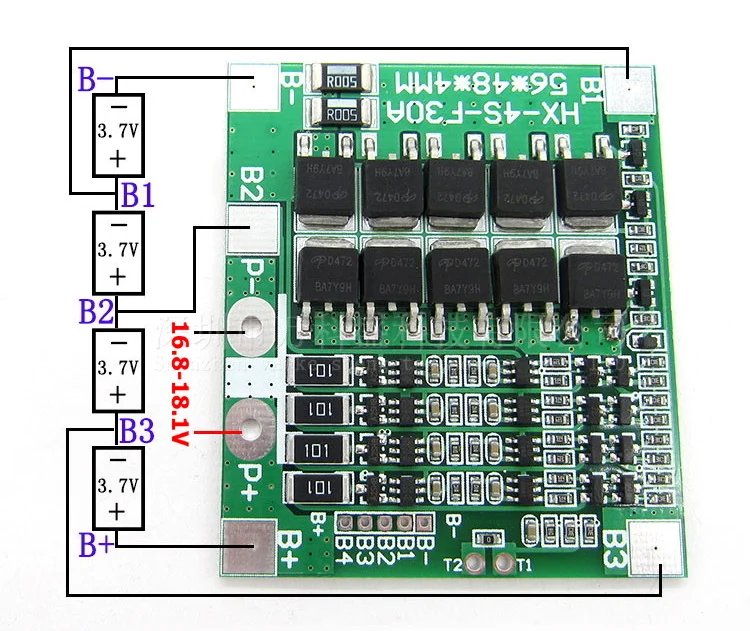

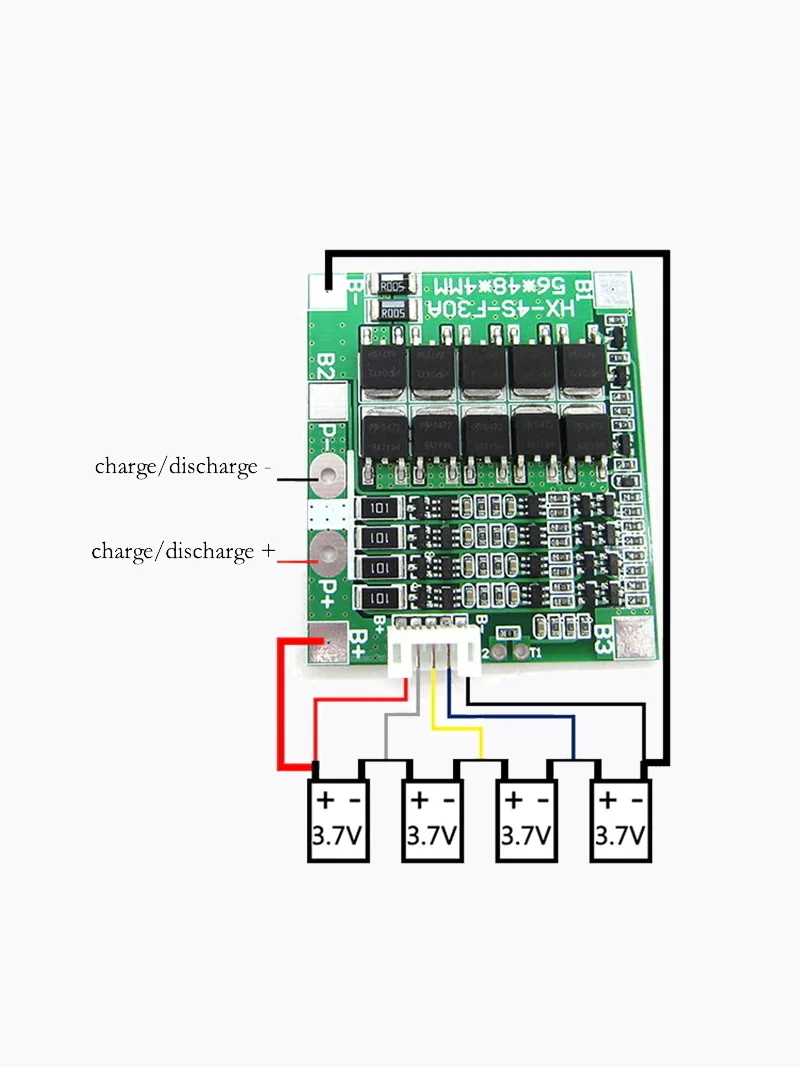

Параметры схемы на 4 аккумулятора:
Разрядный ток: 30А
Мгновенный разрядный ток: 70А
Зарядное напряжение: 16.8V
Зарядный ток: 30A
Контроль чрезмерного напряжения: 4.28±0.025V
Задержка защиты: 0.5s
Разгрузка от чрезмерного напряжения: 4.08±0.1V
Контроль чрезмерной разрядки: 2.9±0.1V
Задержка: 0.1s
Разгрузка от чрезмерного напряжения: 3.0±0.1V
Контроль сверхтоков: 150mV
Задержка: 9ms
Защита от высокого тока: 75A
Задержка: 250us
Сопротивление главной цепи: ≤45mω
Рабочий ток: ≤8 UA
