Описание

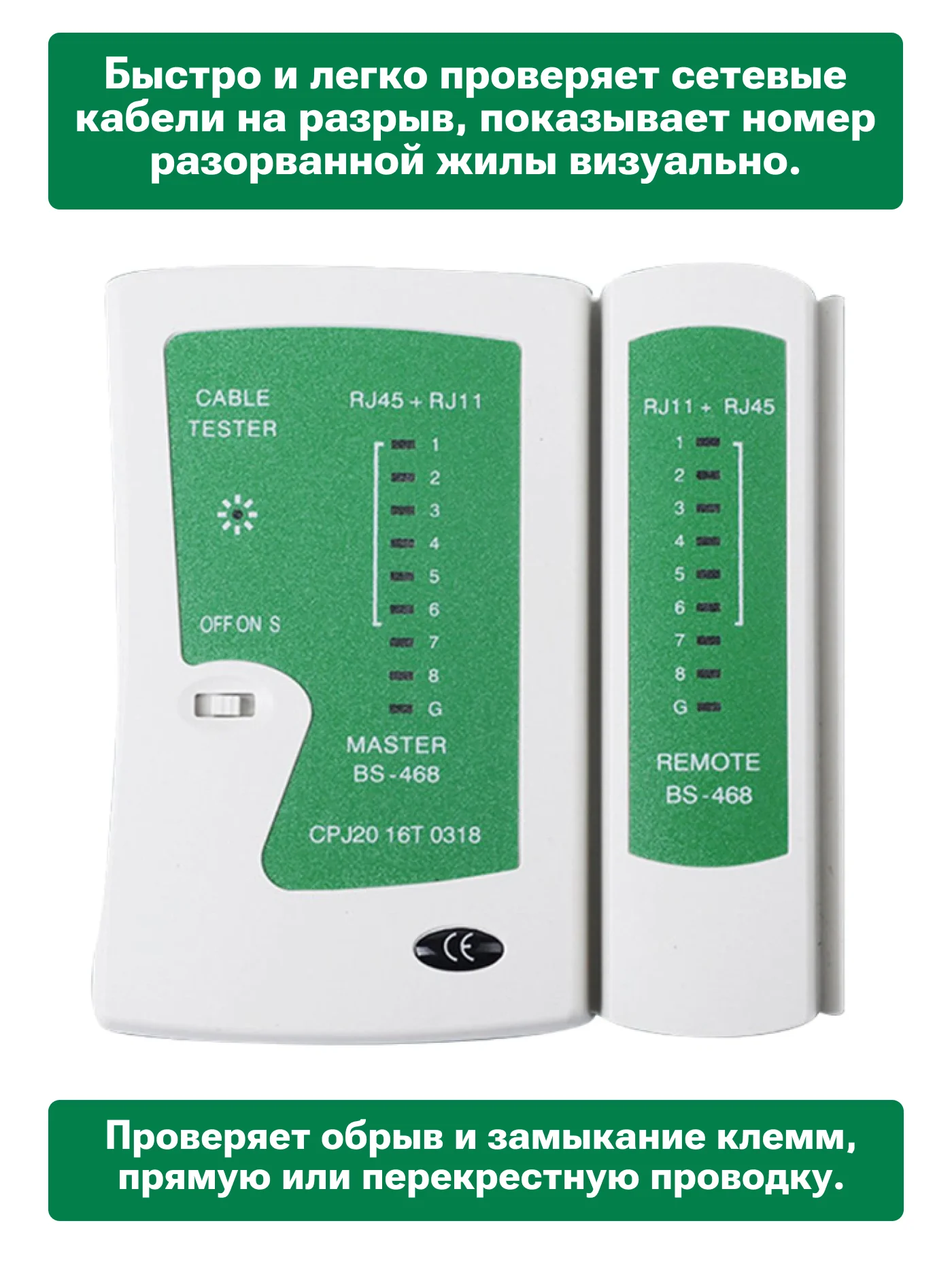

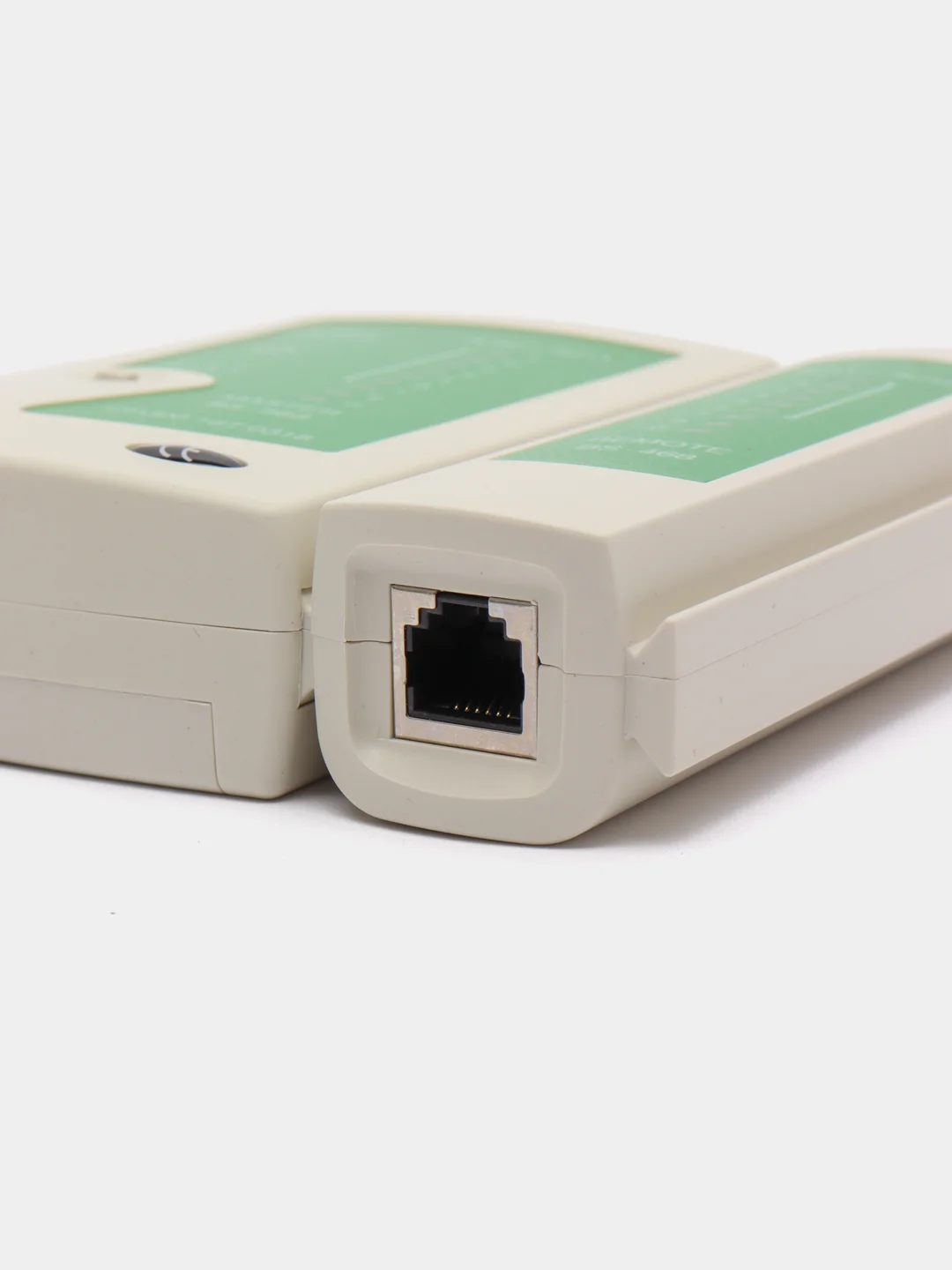

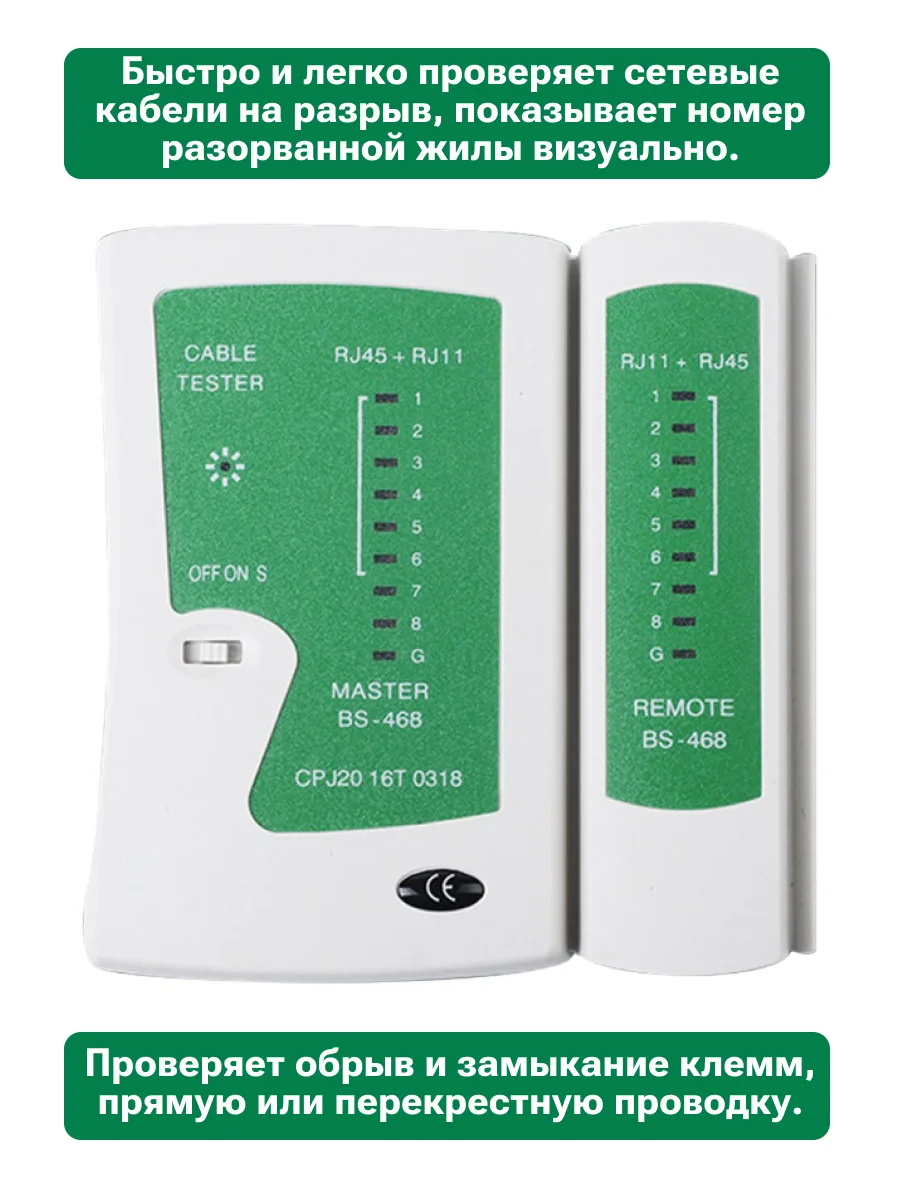

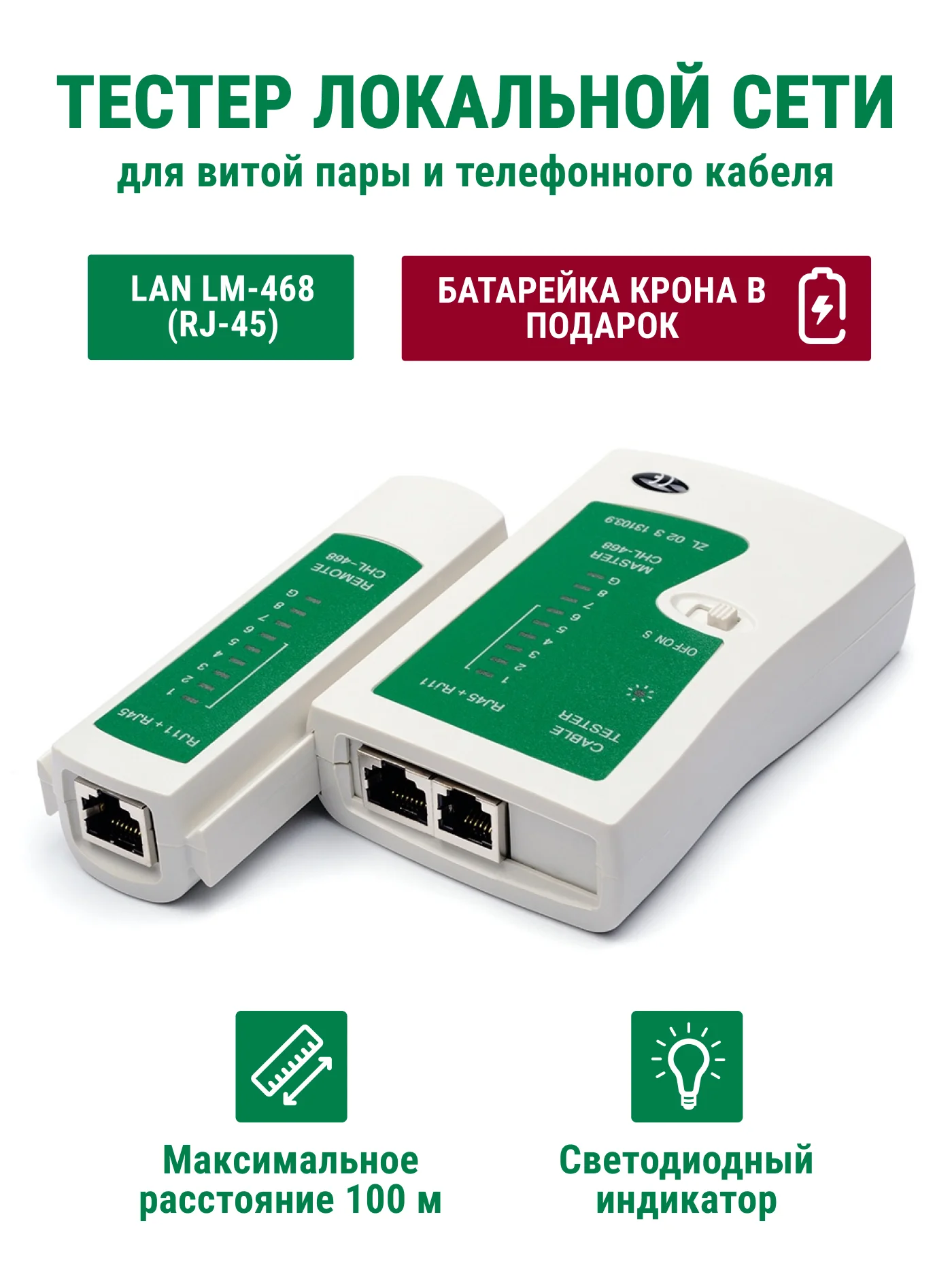

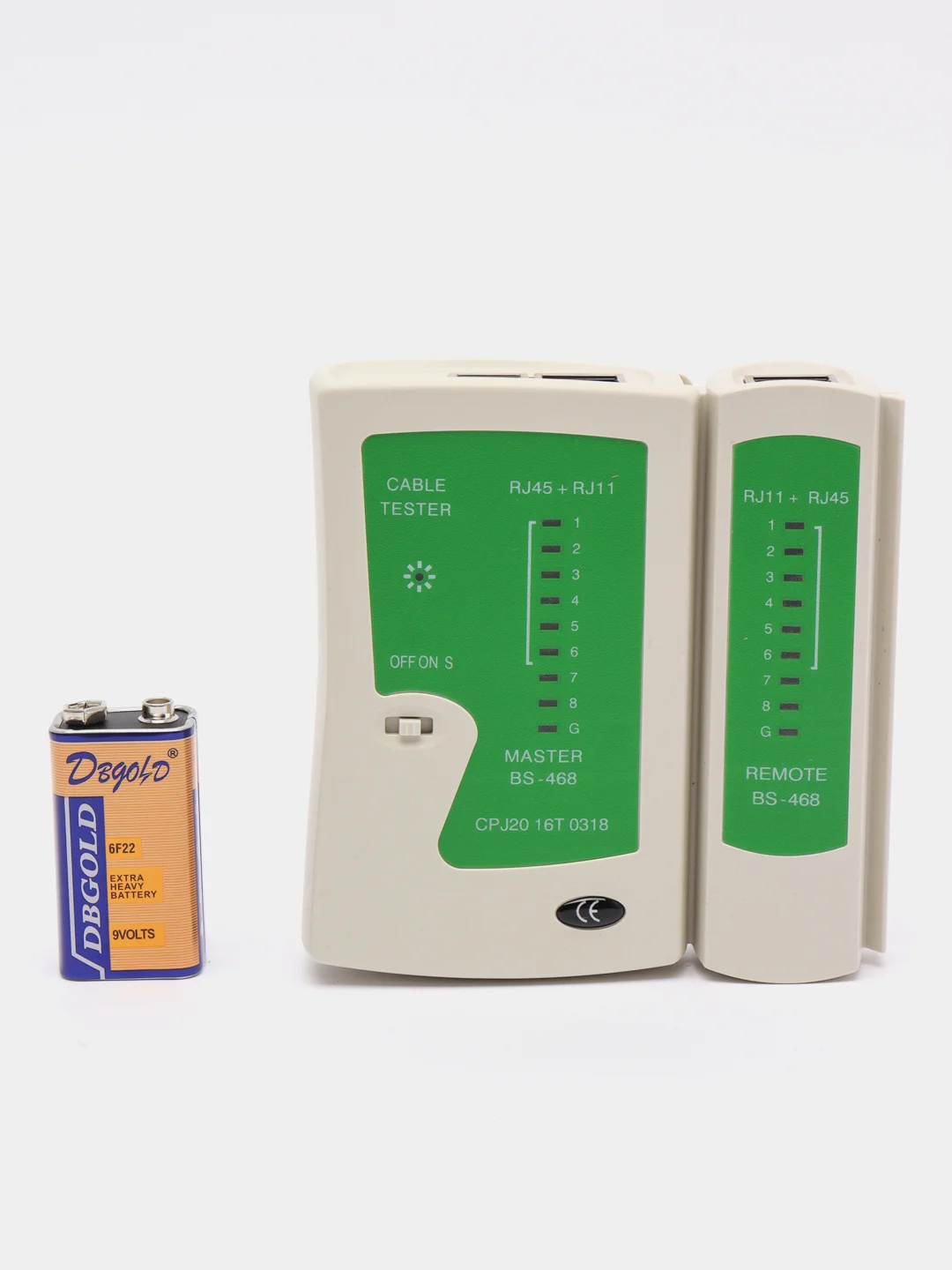

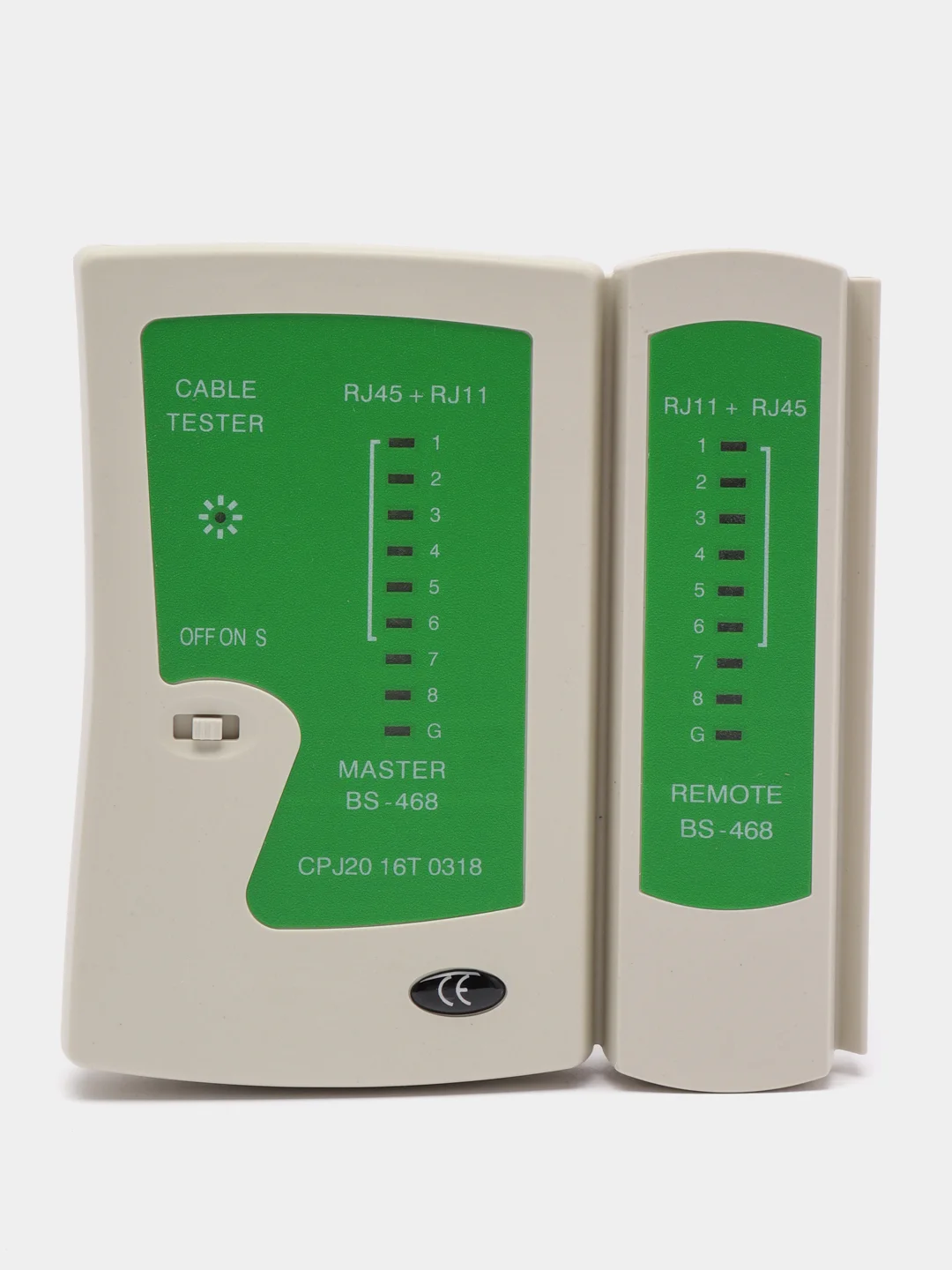

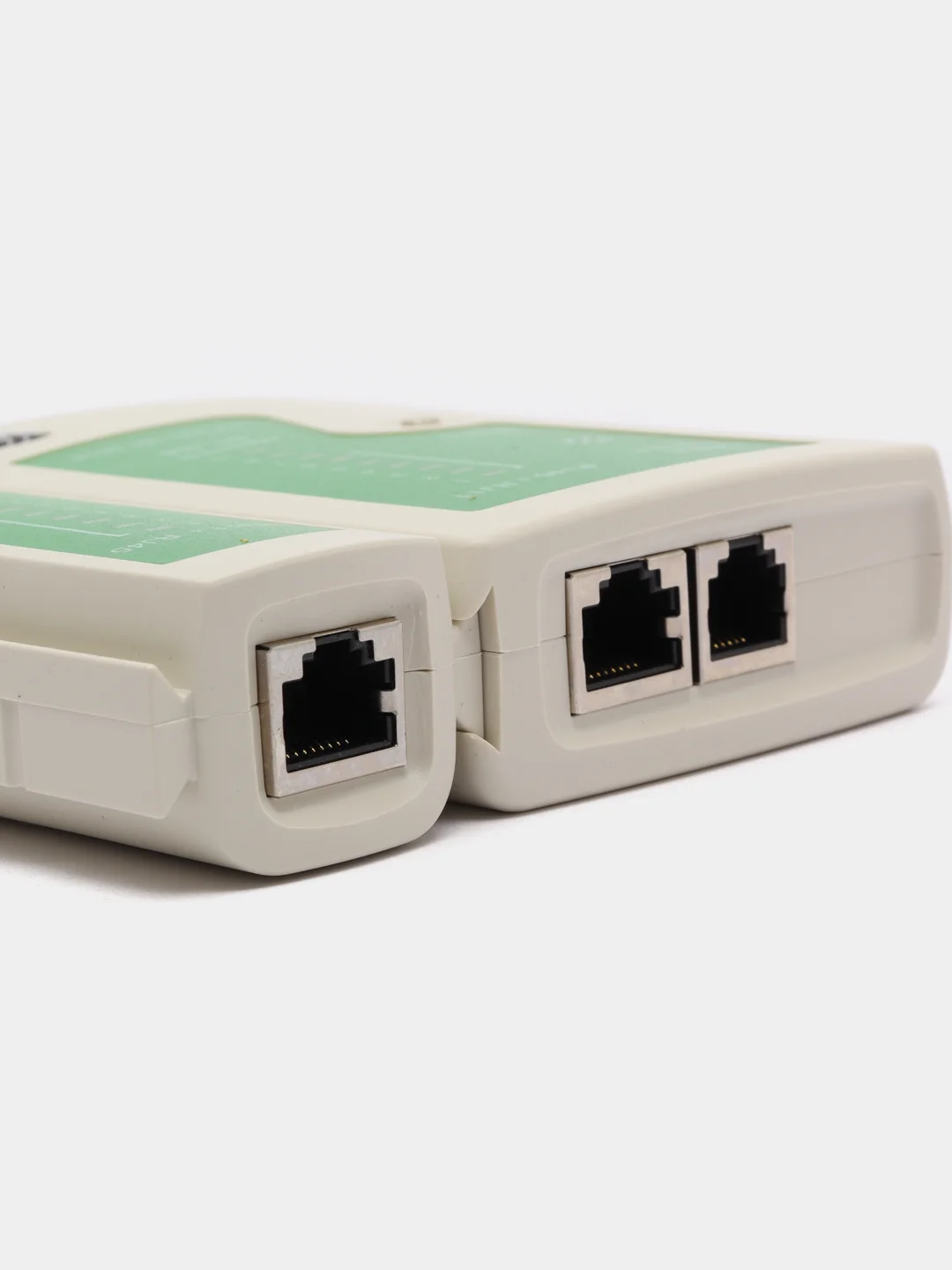

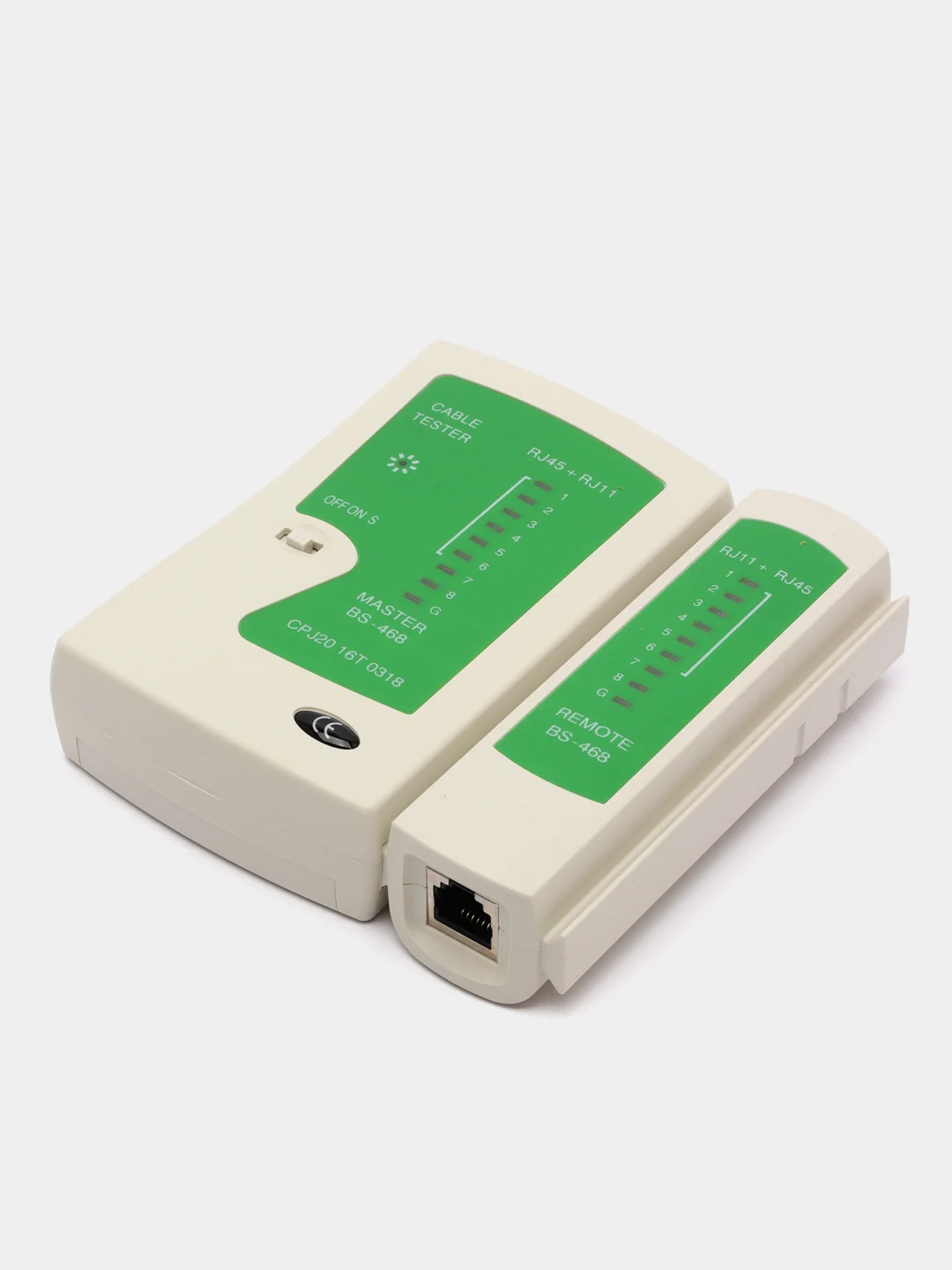

Тестер предназначен для тестирования и обнаружения короткого замыкания в проводке и устранения неполадок в перекрестных сетях. Подходит для витой пары и телефонного кабеля. Тестер состоит из двух функциональных блоков - передатчика и приемника, которые подключаются к концам кабельной линии через разъемы RJ-45 или RJ-11. Светодиодная индикация есть на основном блоке прибора и на удаленном модуле. Корпус изготовлен из ударопрочной пластмассы и имеет красивый практичный дизайн.
Описание работы:
1. Если кабель не подключен к обоим частям устройства «master 468», мигает только индикатор переключения.

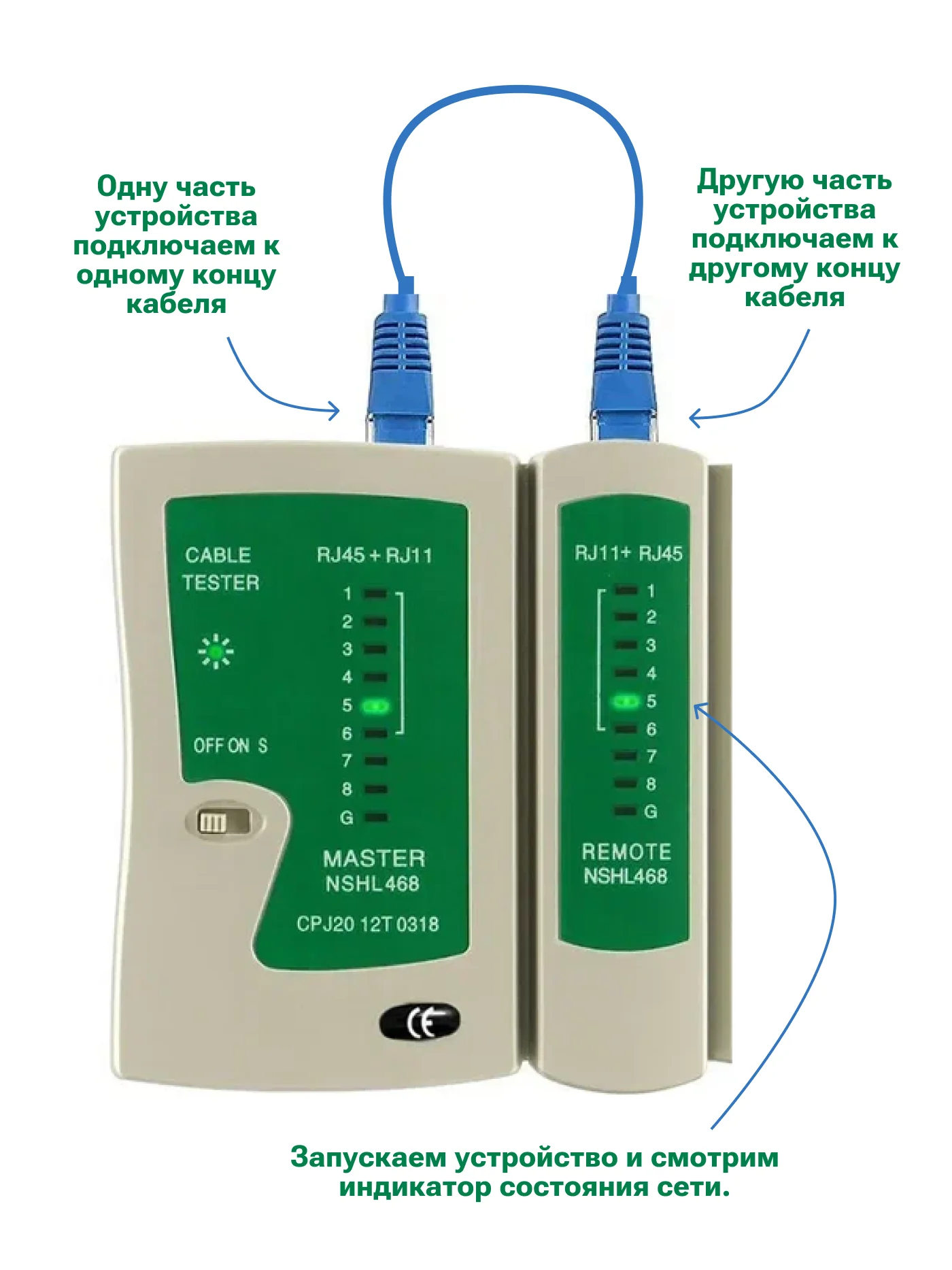

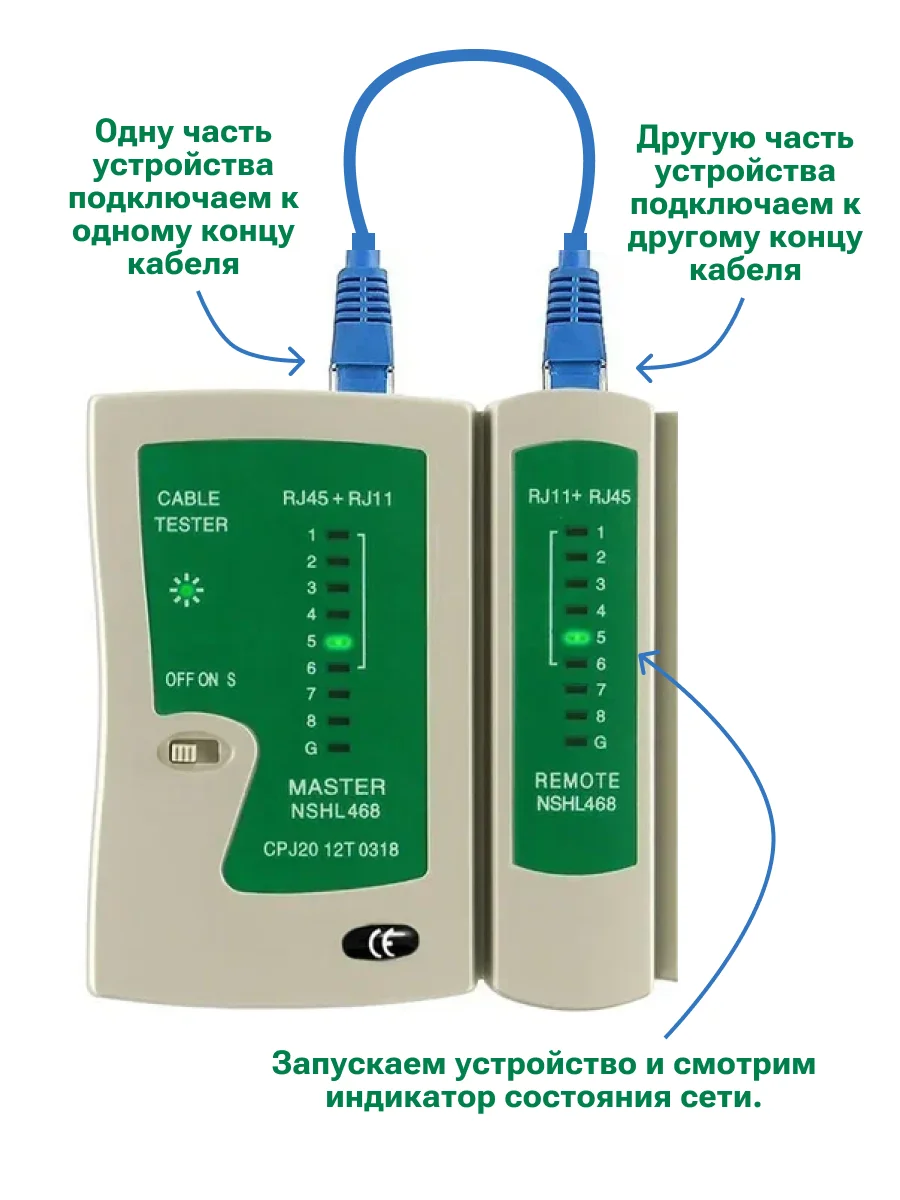

2. При подключении кабеля к обоим частям устройства, начинают мигать индикаторы целостности кабеля с 1 по 8. При исправном кабеле мигают все с 1 по 8 индикаторы.
3. Если при подключенном кабеле к обоим частям устройства мигают не все индикаторы целостности, это означает, что есть проблема в самом кабеле или коннекторах кабеля.

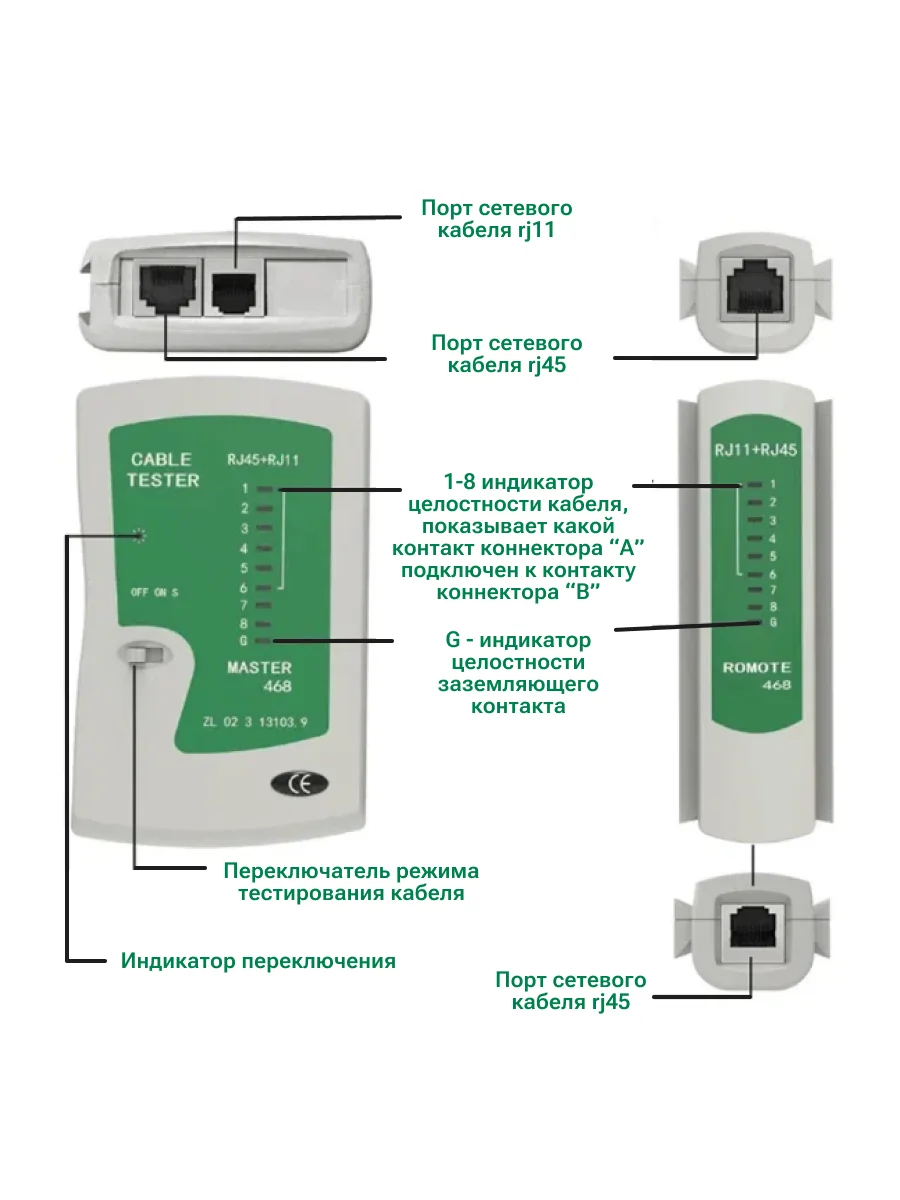

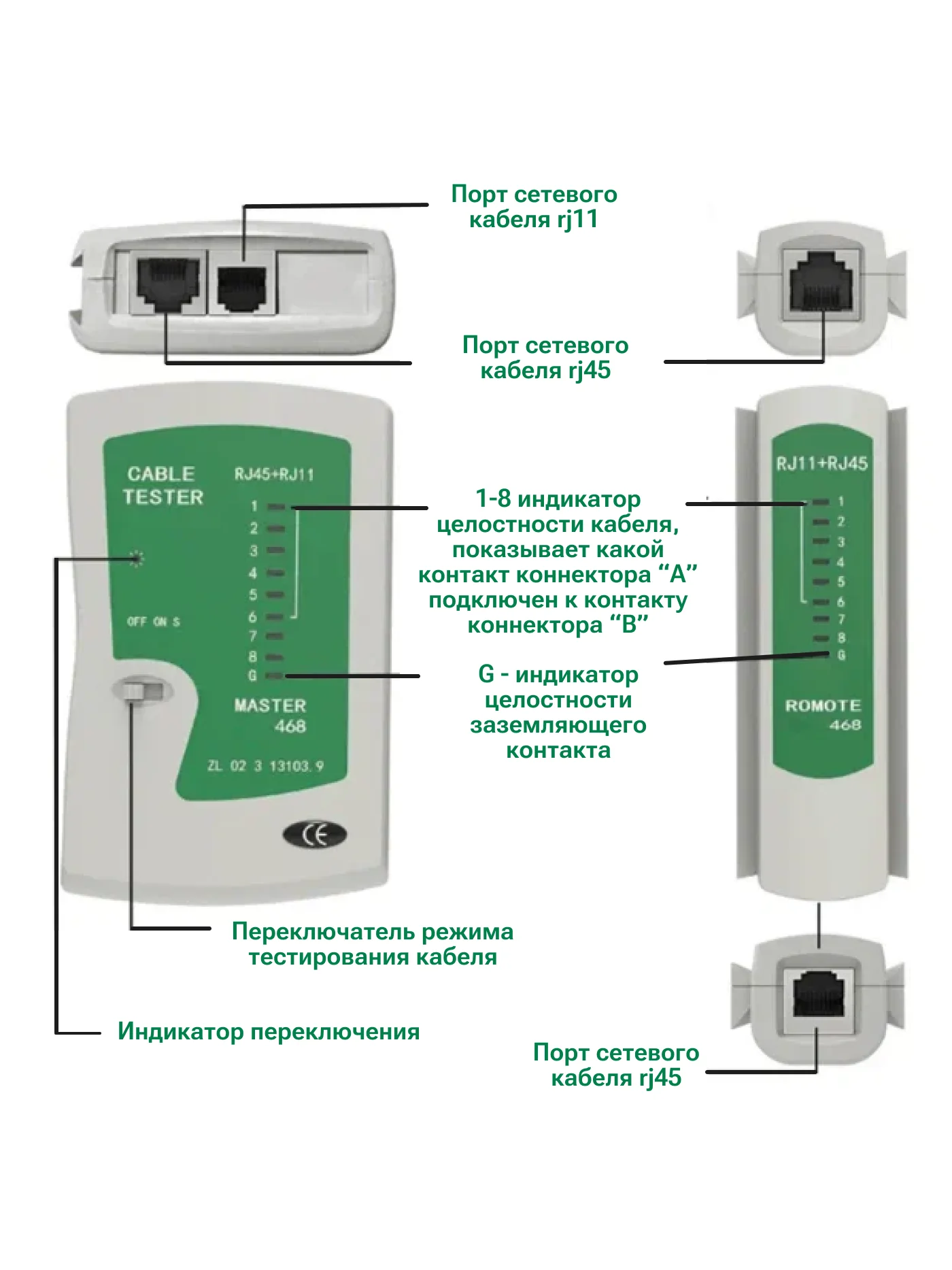

Переключатель режима тестирования.
Переключатель режима тестирования имеет 3 положения:
- 1е. Положение - устройство выключено
- 2е. Положение - БЫСТРОЕ переключение между индикаторами проверки целостности с 1 по 8
- 3е. Положение - МЕДЛЕННОЕ переключение между индикаторами проверки целостности с 1 по 8
