Описание

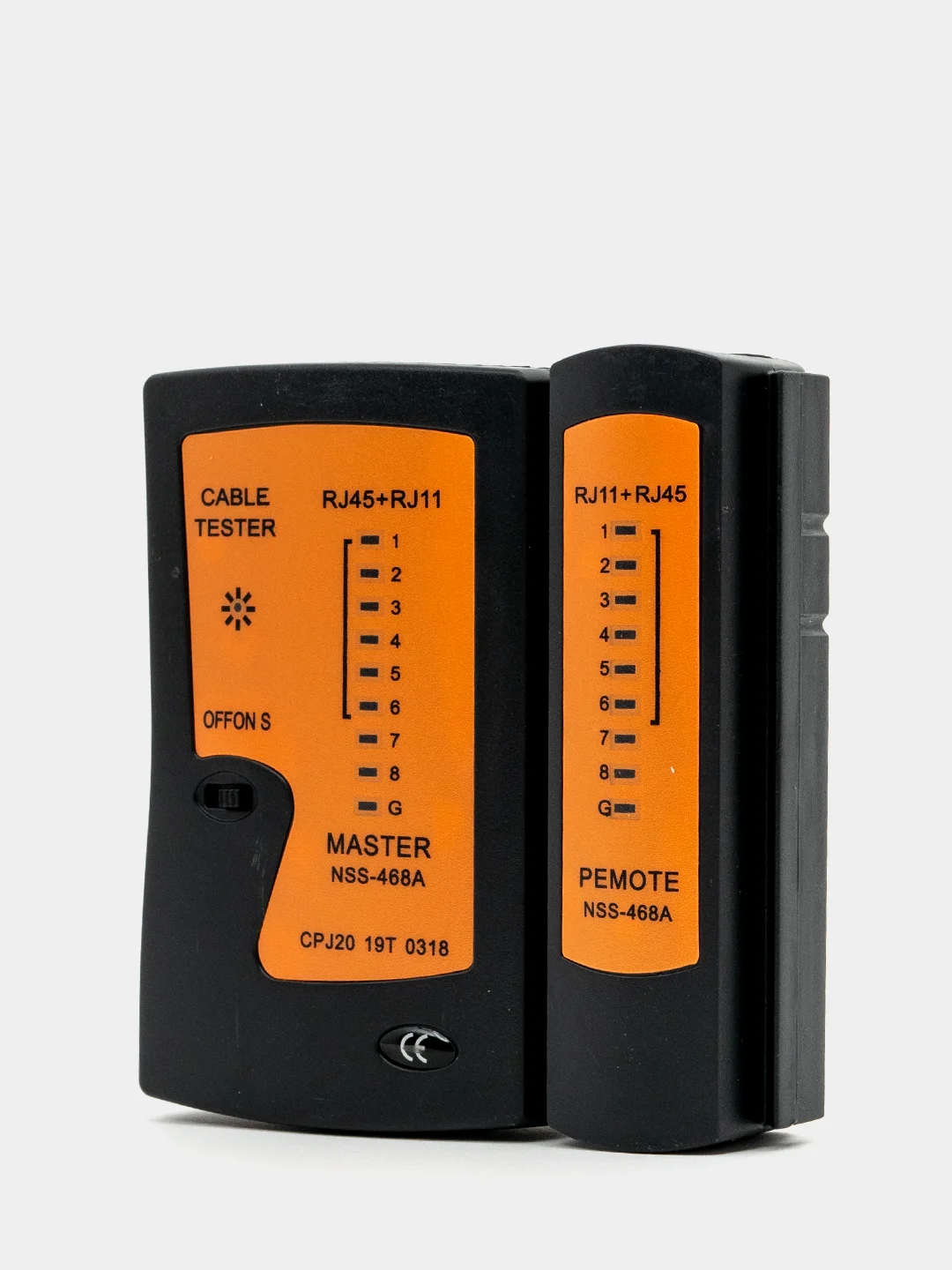

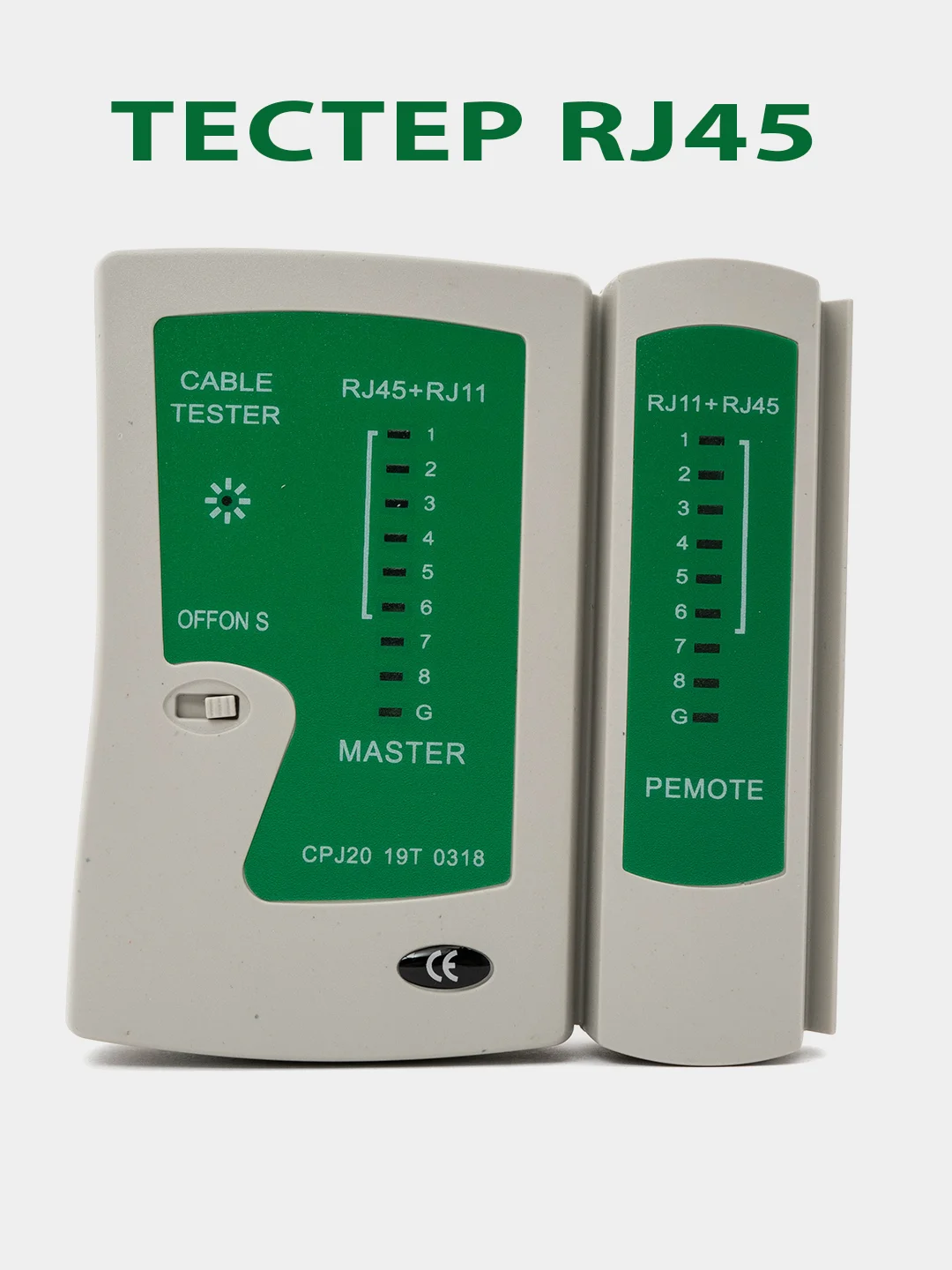

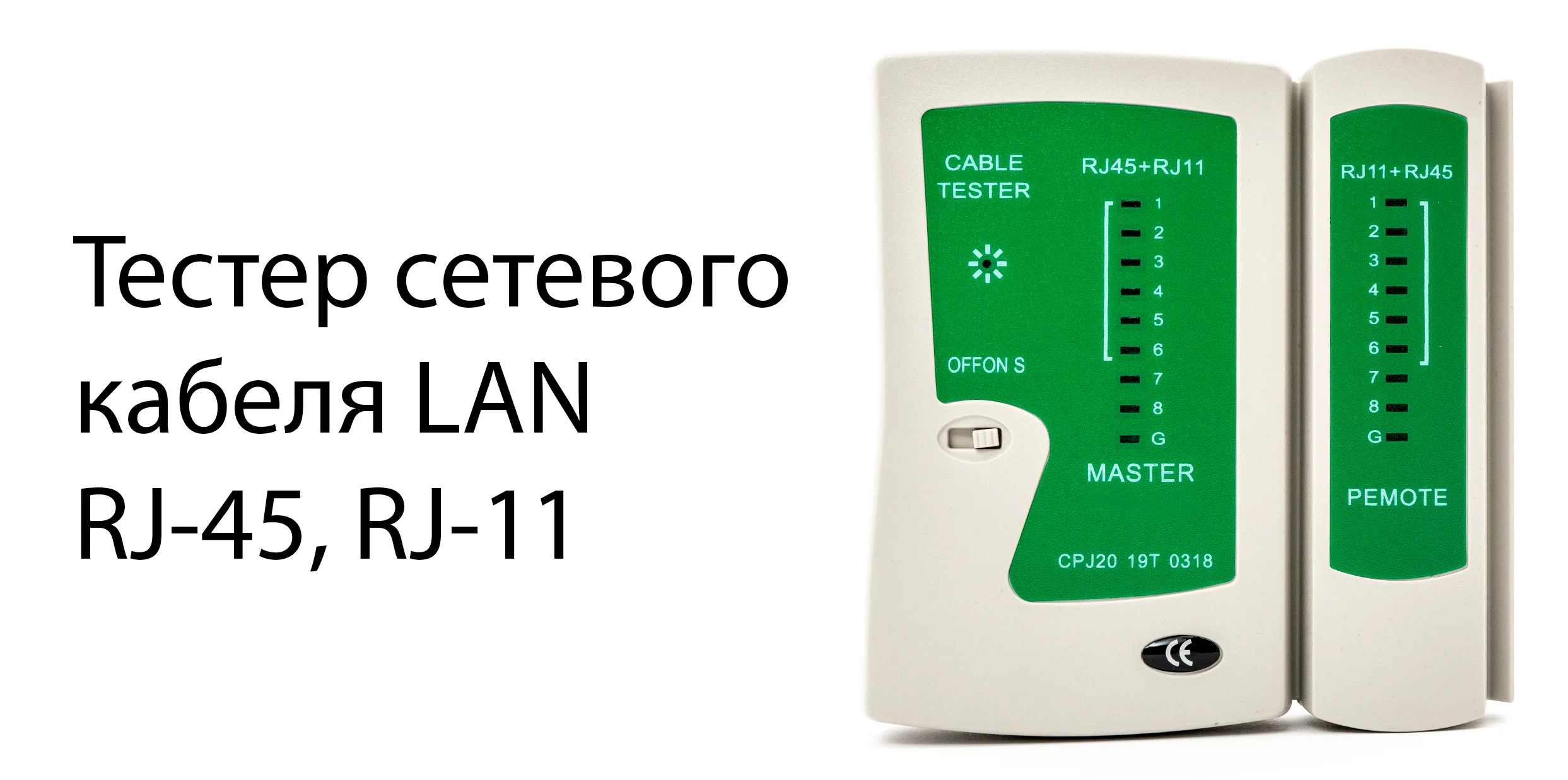

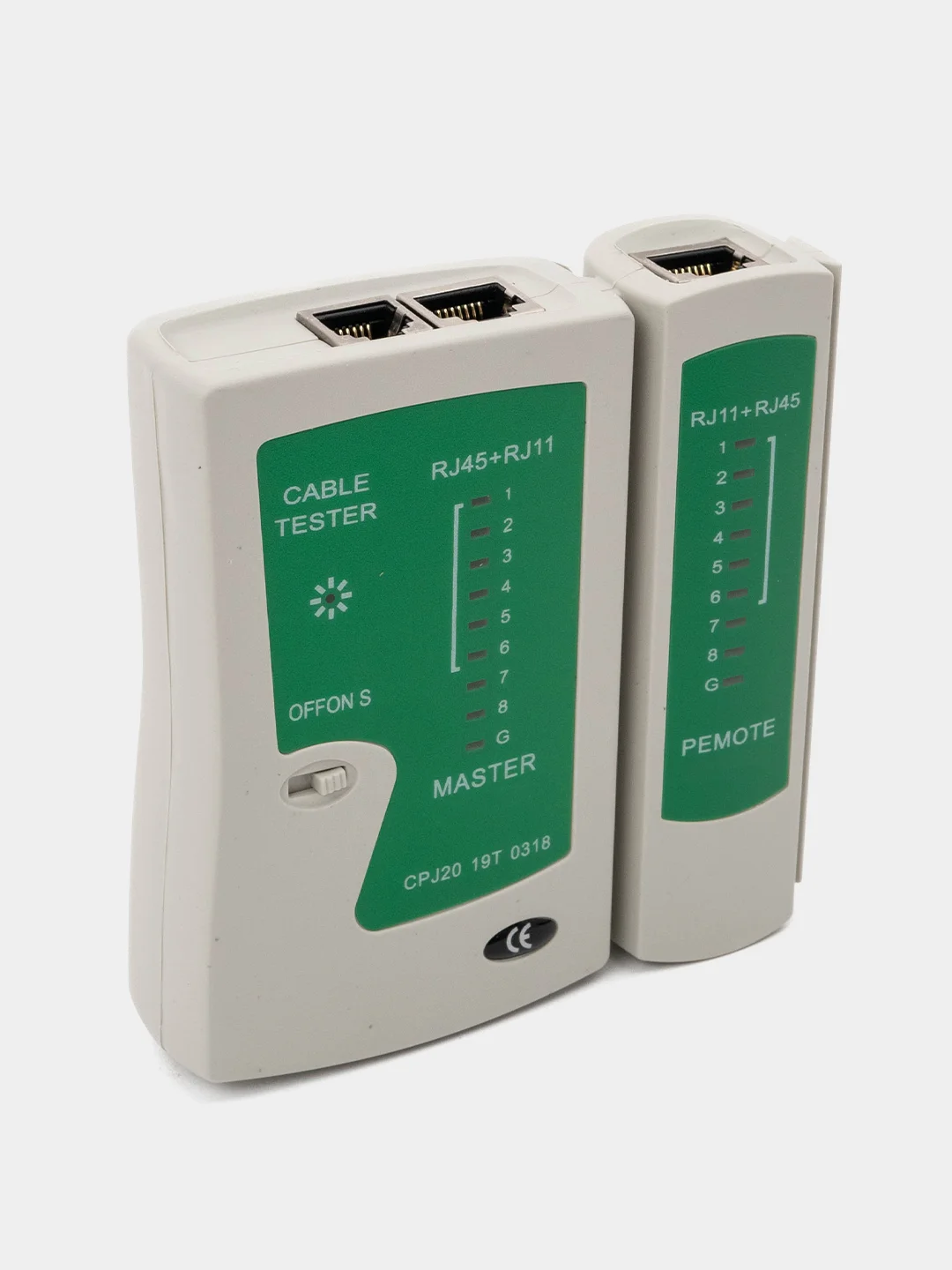

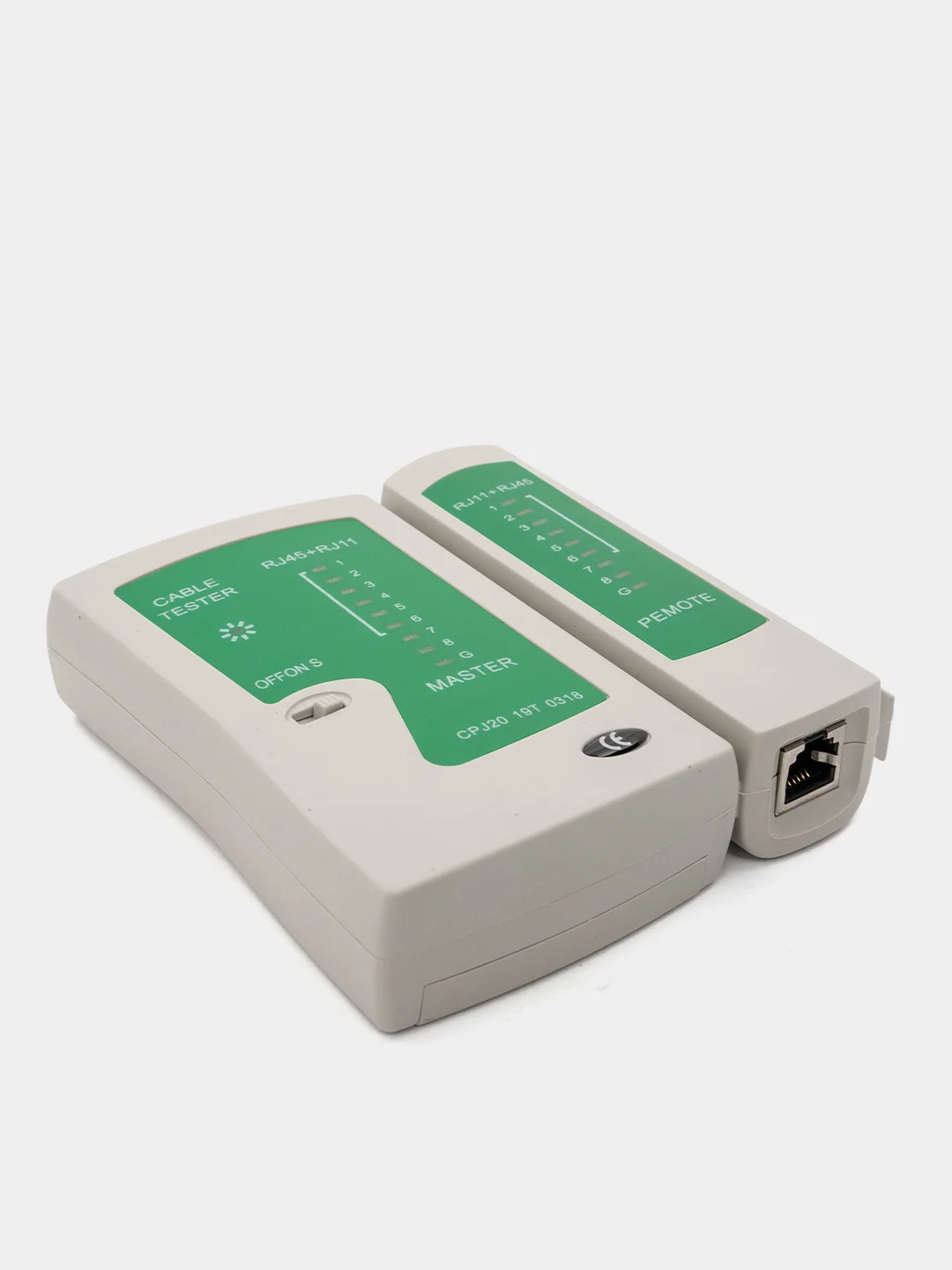

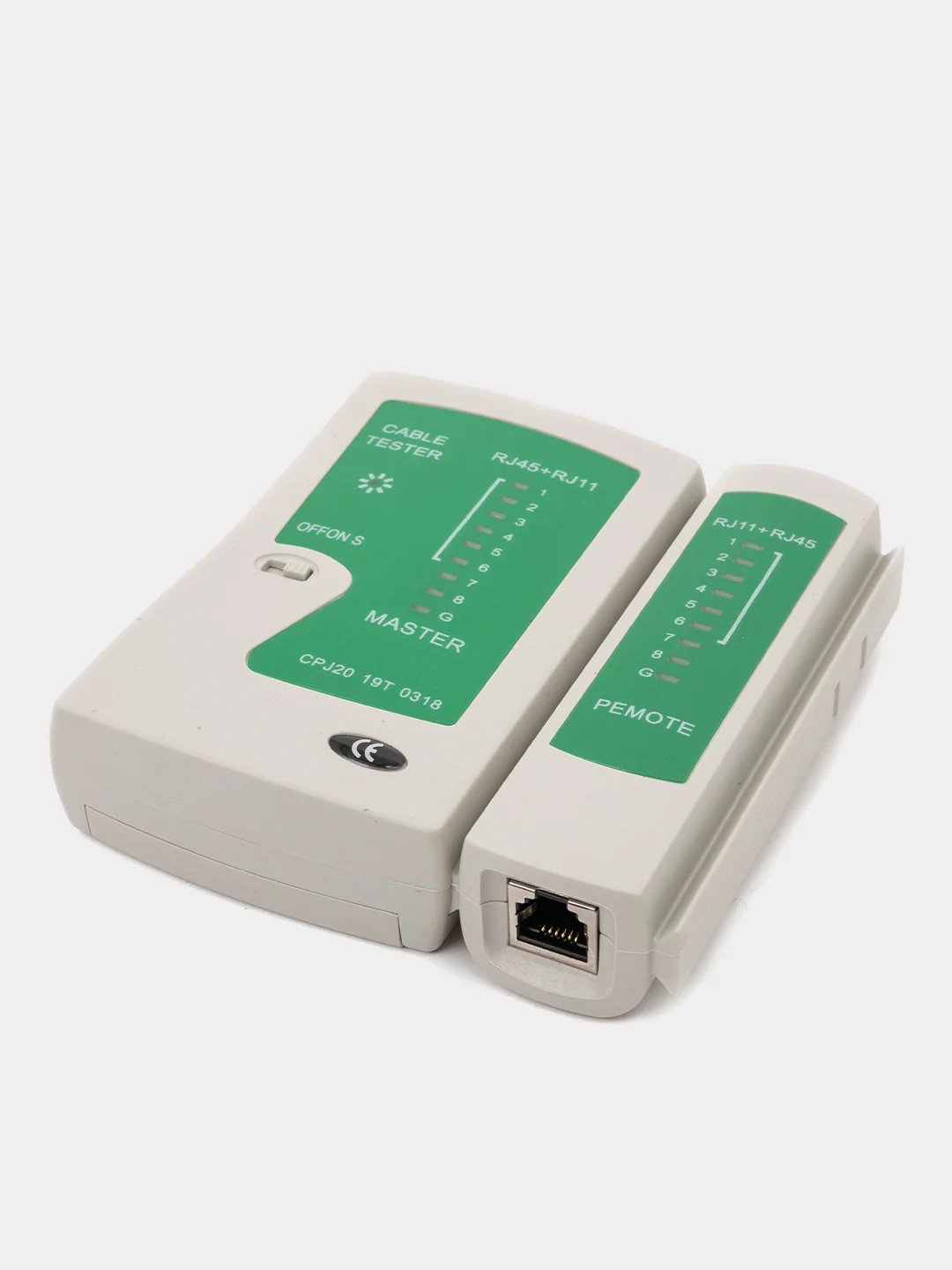

Тестер сетевого кабеля

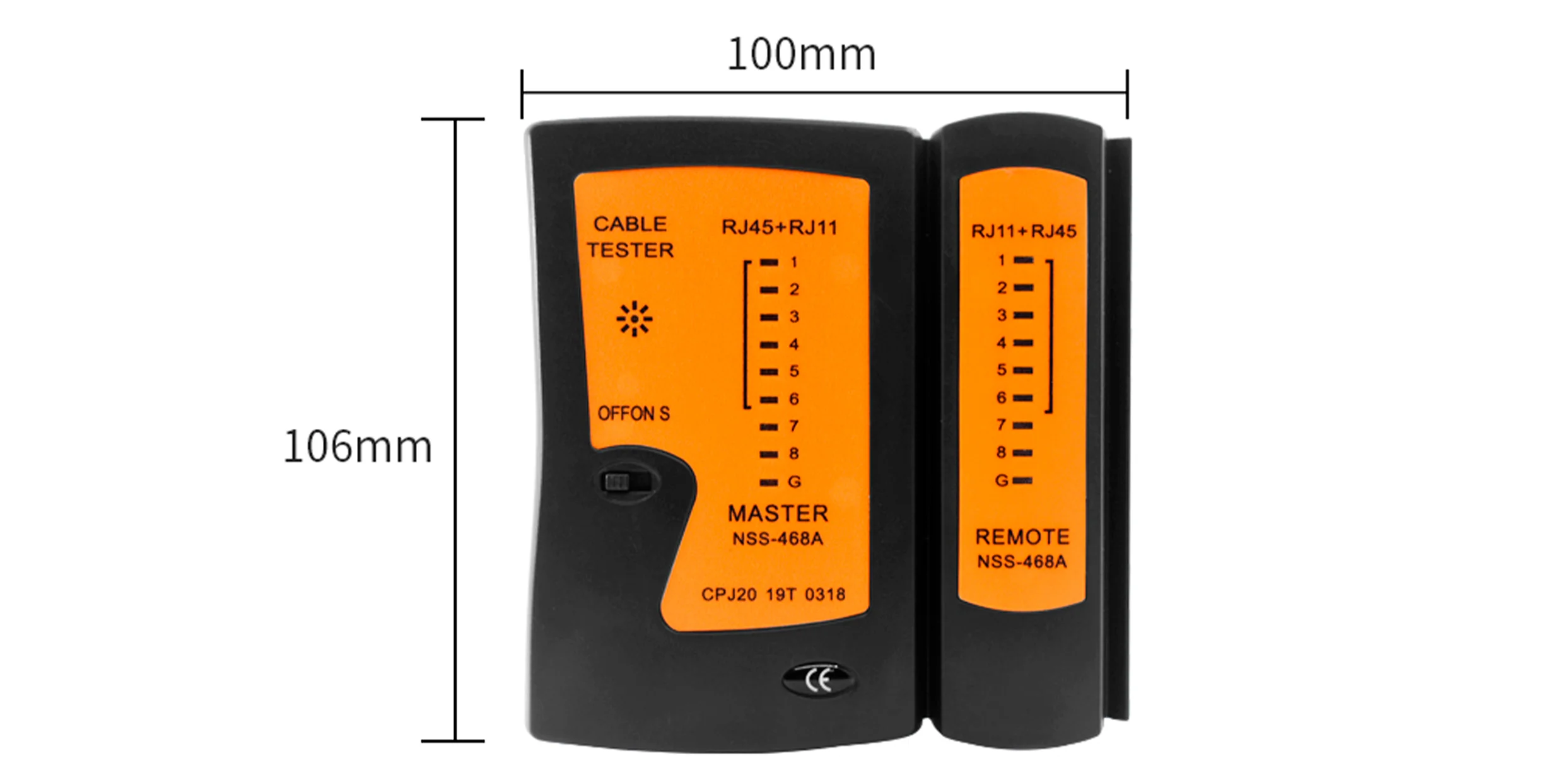

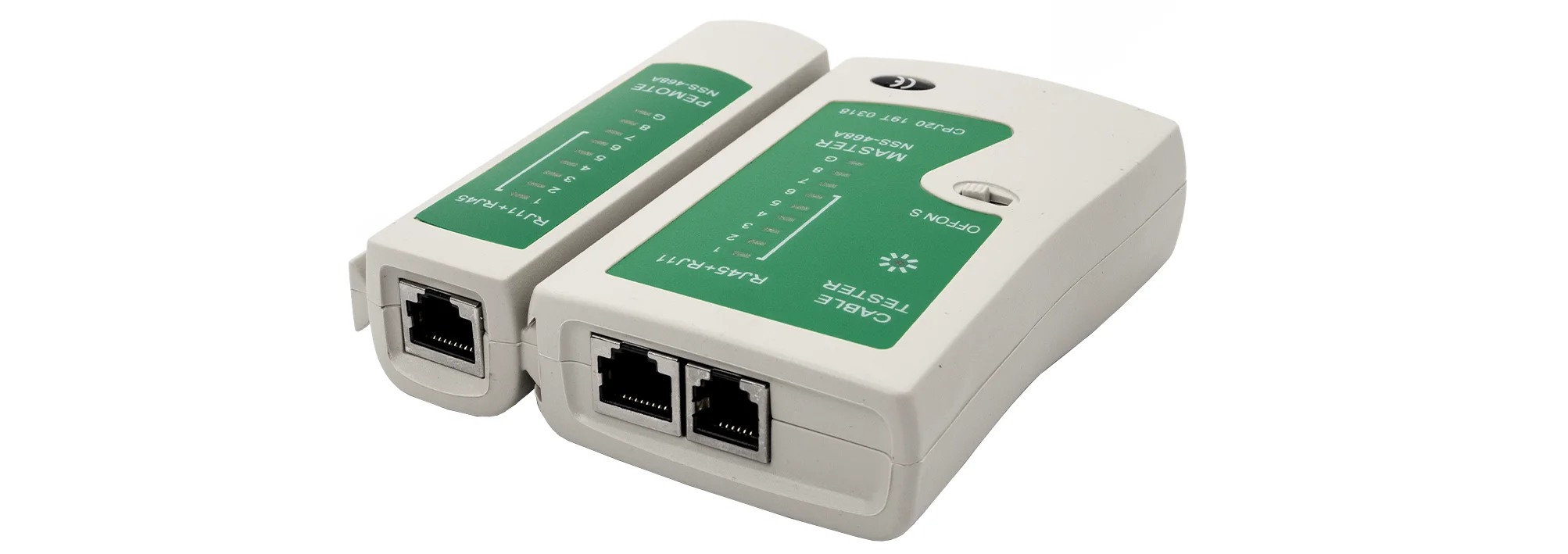

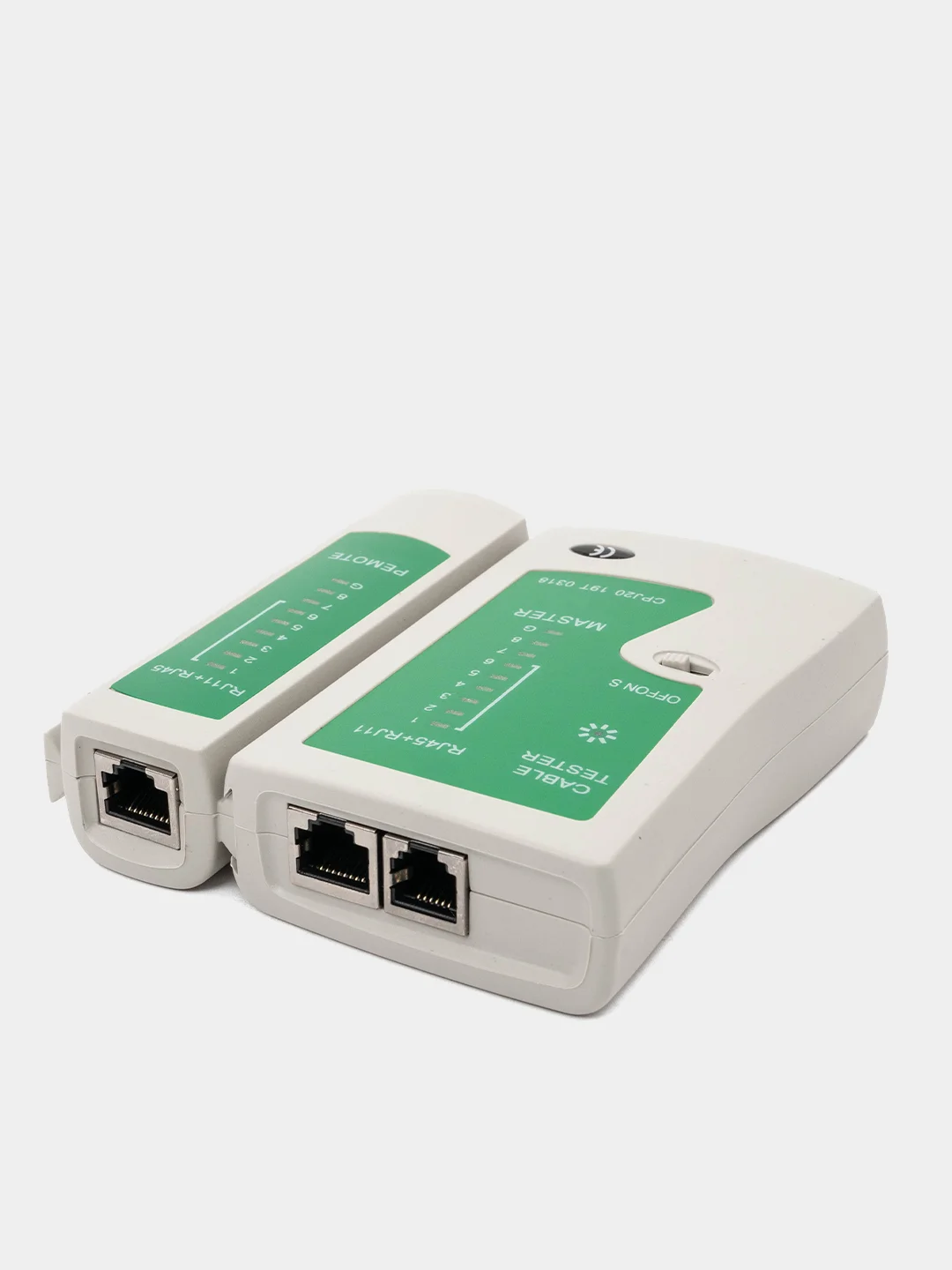

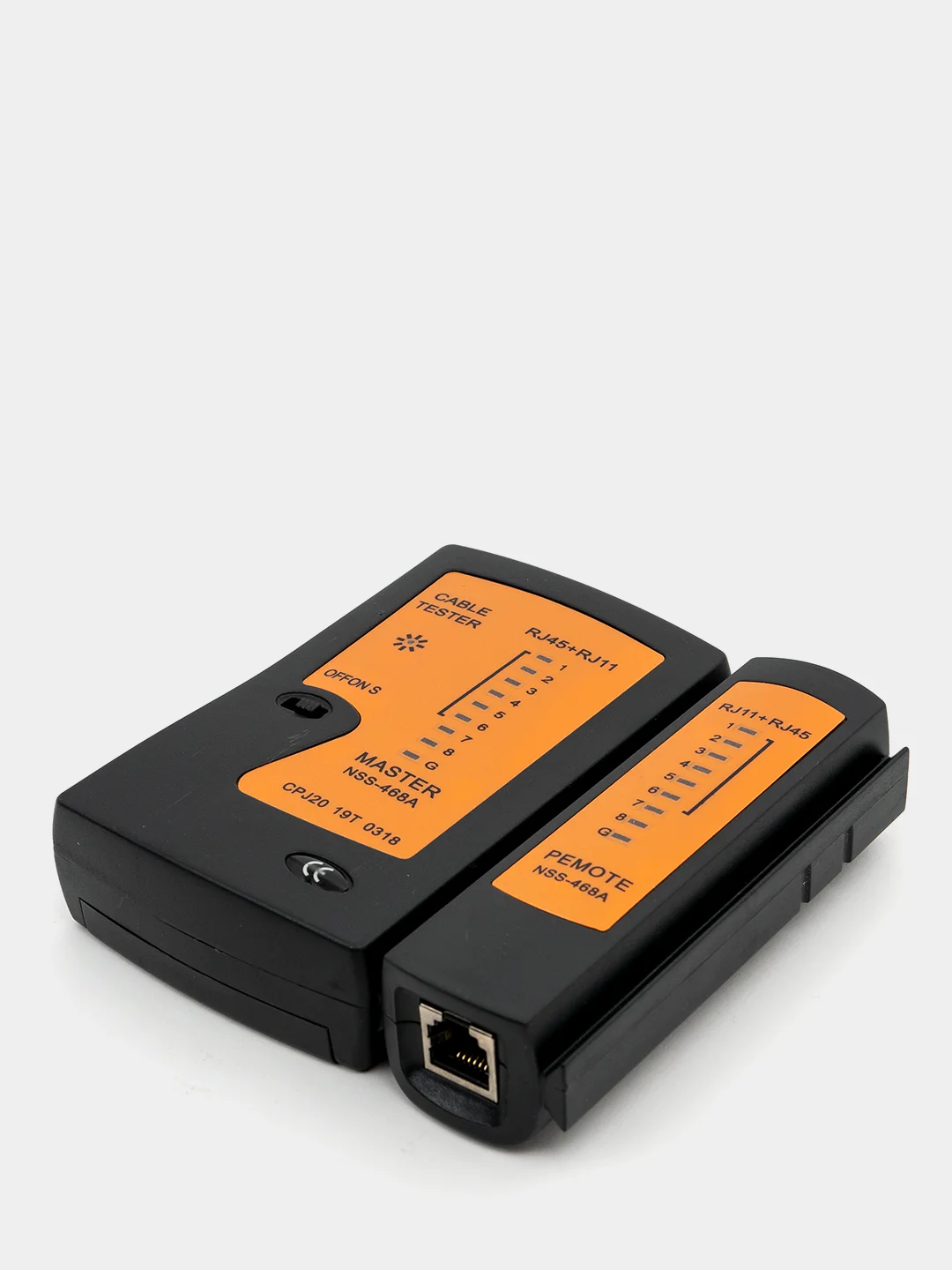

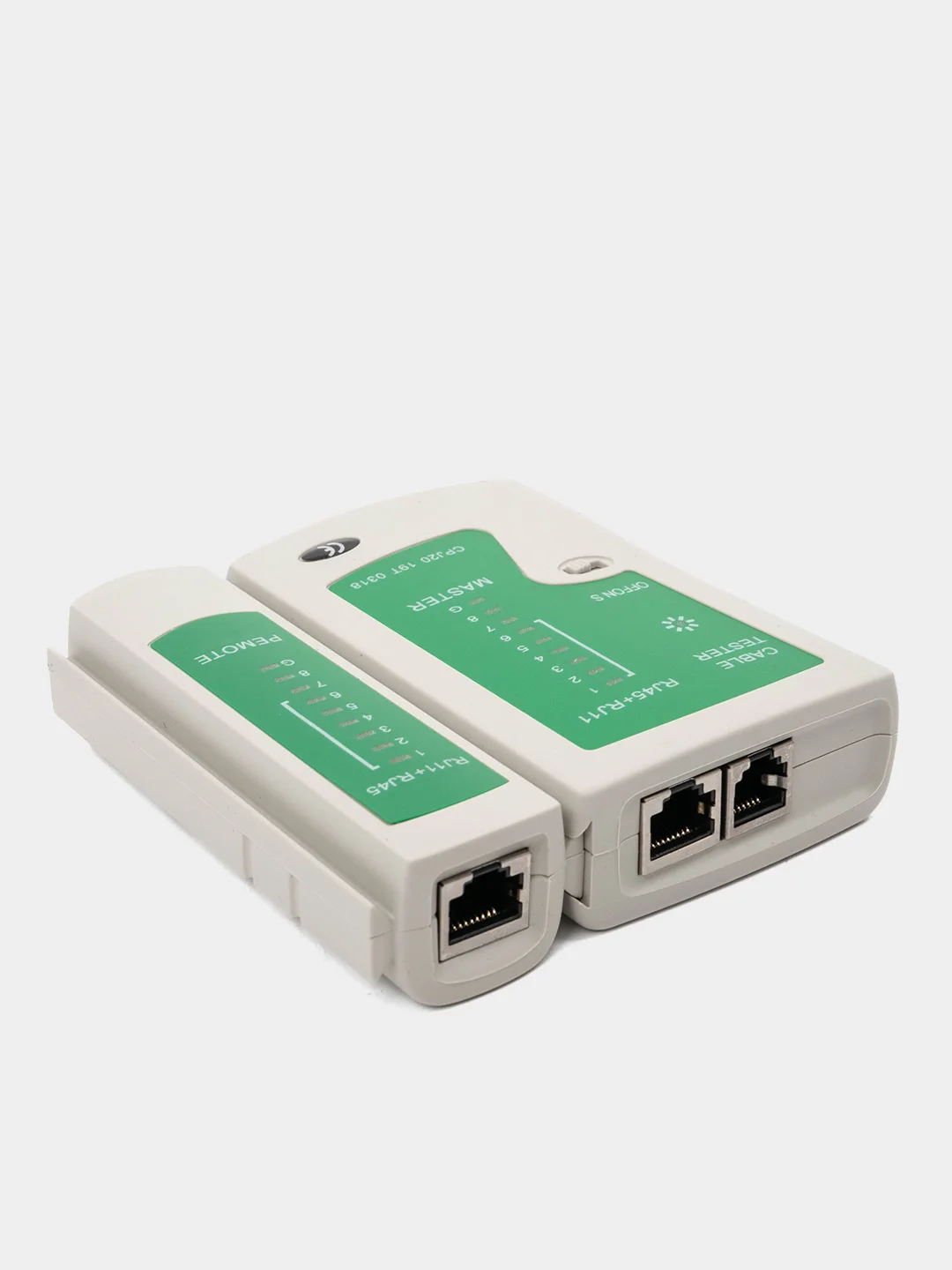

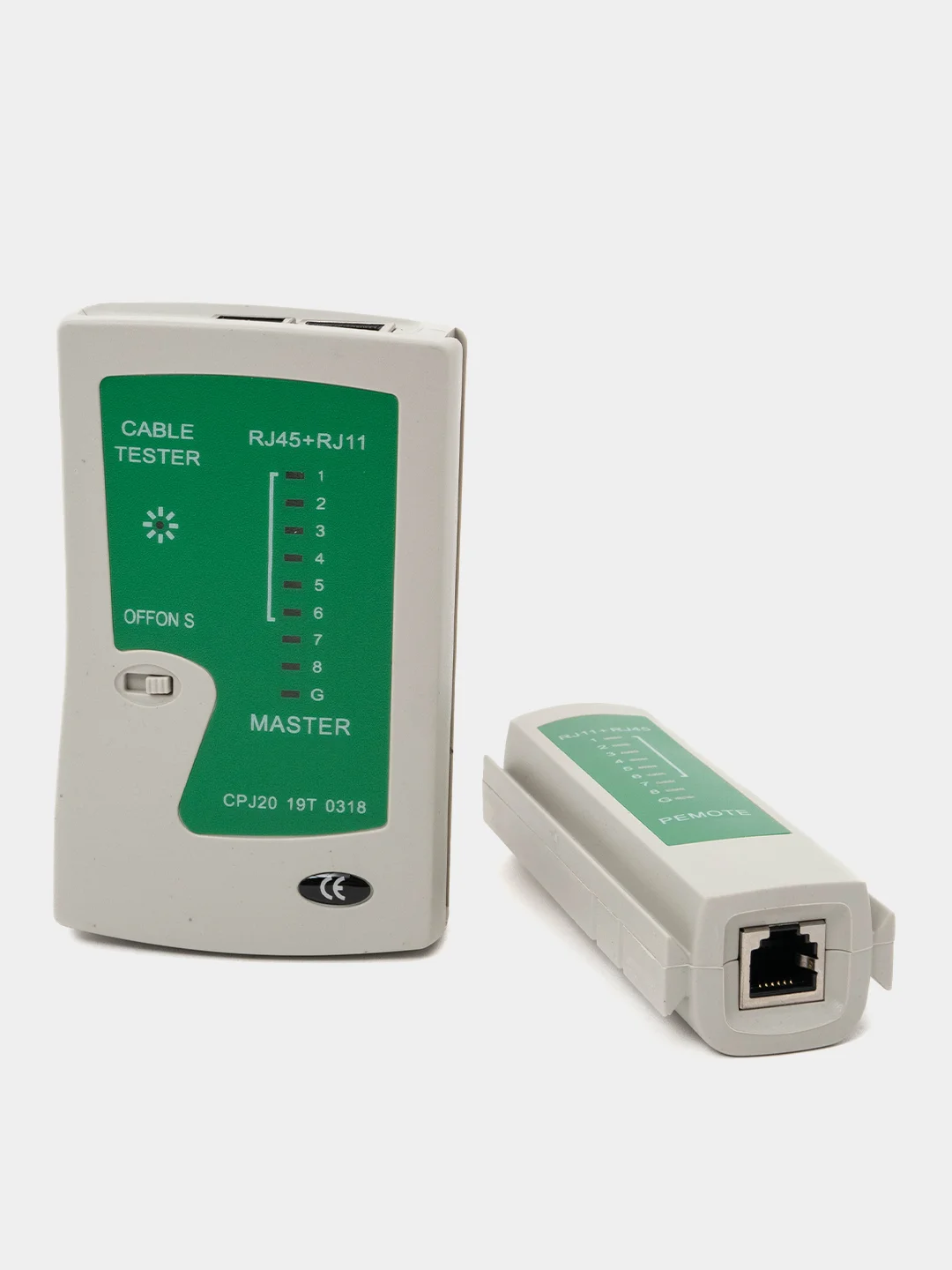

Тестер rj 45 предназначен для тестирования правильности соединения сетевого кабеля. Тестер кабеля rj 45 позволяет определить правильности обжима тестируемого кабеля таких как UTP/STP RJ45, RJ11/12, и так же позволяет определить наличия обрыва или короткого замыкания на линии. Максимальное расстояние проверки витой пары или телефонного кабеля 100 м. Оснащен светодиодным индикатором на основном блоке прибора и на удаленном модуле.
Характеристики:
- Тип источника питание: 9В (крона)
- Интерфейсы: RJ45, RJ11
- Дополнительно: контроль целостности кабеля, разрывов, замыканий и не стыковок
- Максимальное расстояние 100 м.
Описание работы:
- Если кабель не подключен к обоим частям устройства «master 468», мигает только индикатор переключения.
- При подключении кабеля к обоим частям устройства, начинают мигать индикаторы целостности кабеля с 1 по 8. При исправном кабеле мигают все с 1 по 8 индикаторы.
- Если при подключенном кабеле к обоим частям устройства мигают не все индикаторы целостности, это означает, что есть проблема в самом кабеле или коннекторах кабеля.
Переключатель режима тестирования.
Переключатель режима тестирования имеет 3 положения:
- Положение - устройство выключено
- Положение - быстрое переключение между индикаторами проверки целостности с 1 по 8
- Положение - медленное переключение между индикаторами проверки целостности с 1 по 8

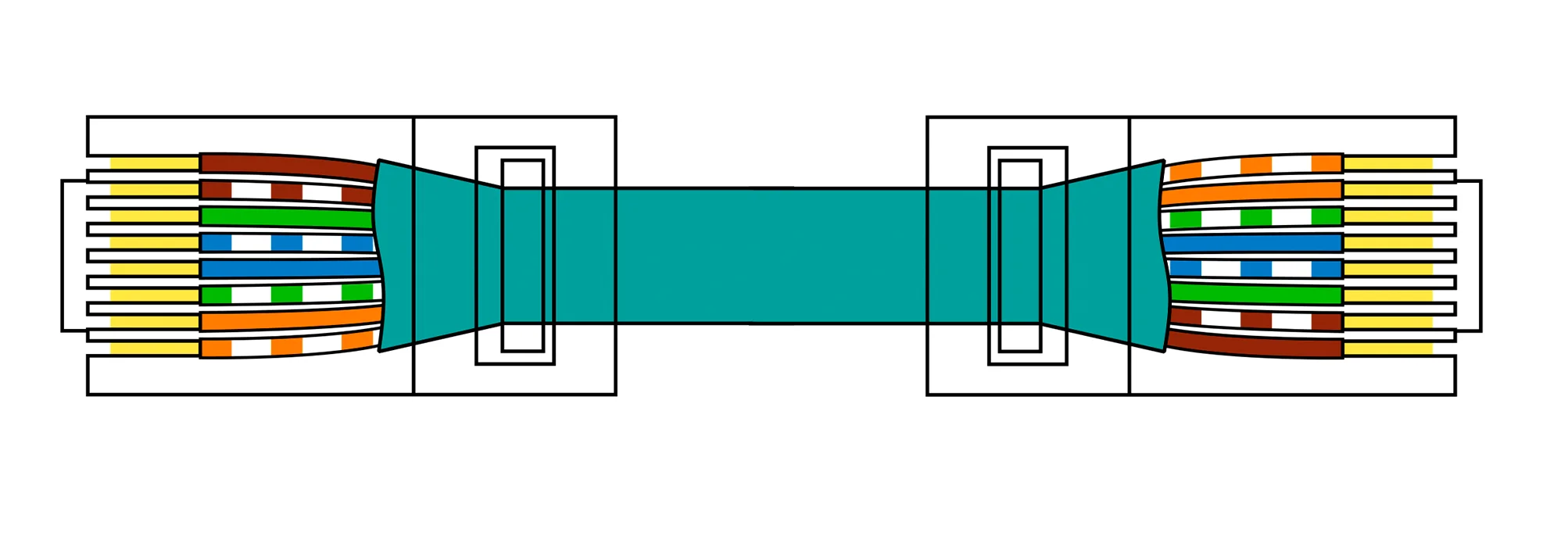

Для проверки можно использовать два патч-корда, это прямой и кроссовый. Прямой обжим витой пары используется для подключения компьютера к модему, роутеру, свичу и любой другой сетевой аппаратуре. Такой обжим является универсальным, и поддерживает скорость гигабит при использовании 8 проводов, при использовании 4 проводов 100мб. Обжимать его очень просто, провода соответствуют друг другу, то есть 1=1, 2=2 и т.д. На изображении видно более детально.
Данный тестер относится к простейшим моделям и подходит для домашнего использования. Как и у многих простых моделей есть свои плюсы и минусы. К минусам данной модели да и многих в этом ценовом диапазоне можно отнести следующие недостатки:
- Не измеряют длину линии, расстояния до обрыва и короткого замыкания
- Сгорают при подключении к активной линии, так как не имеют защиты по напряжению
- Невозможно определить обрыв кабеля без удаленного идентификатора
- Не всегда можно понять, с каким типом повреждения имеем дело
- Нет автоматического отключения, что может привести к полному разряду батарей
- Нет индикатора низкого заряда, что может привести к неправильному результату на севших батареях
