Описание
Модуль может применяться в различных схемах контроля напряжения. Допускается питание устройства от измеряемого напряжения в диапазоне 4.5 - 30V. В случае, применения модуля без отдельного питания, необходимо соединить красный провод с желтым, и использовать этот контакт для измерения напряжения

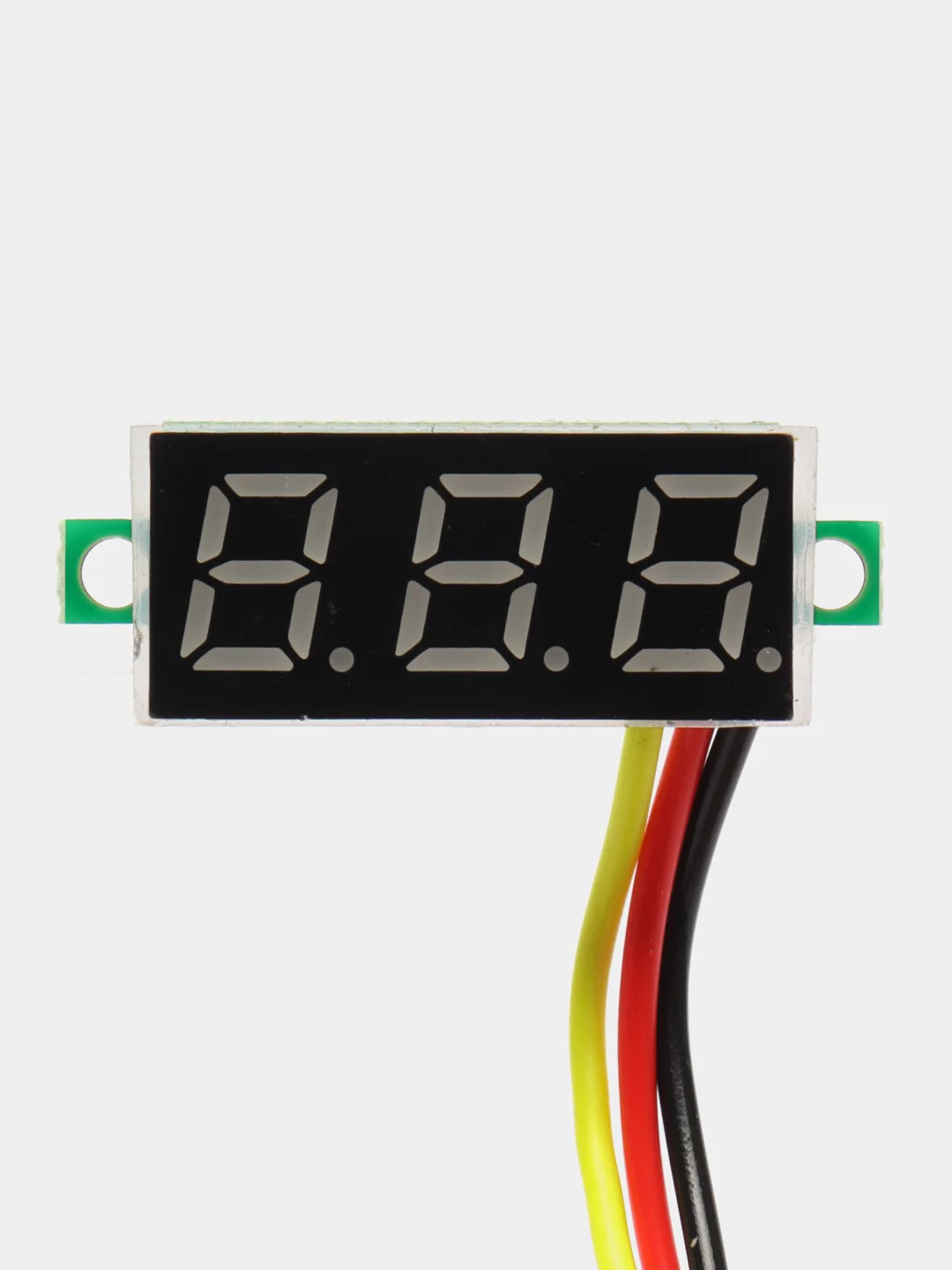

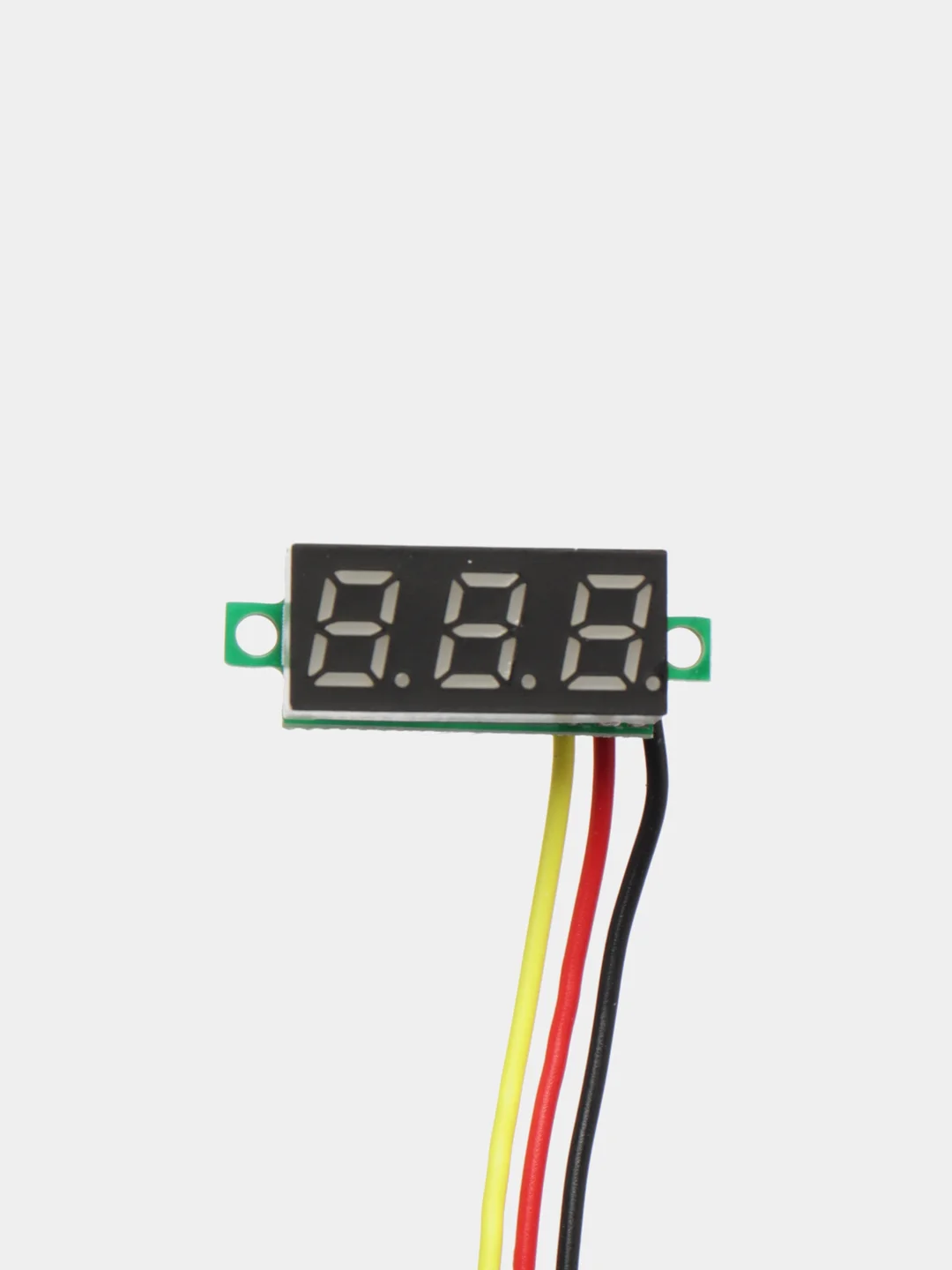

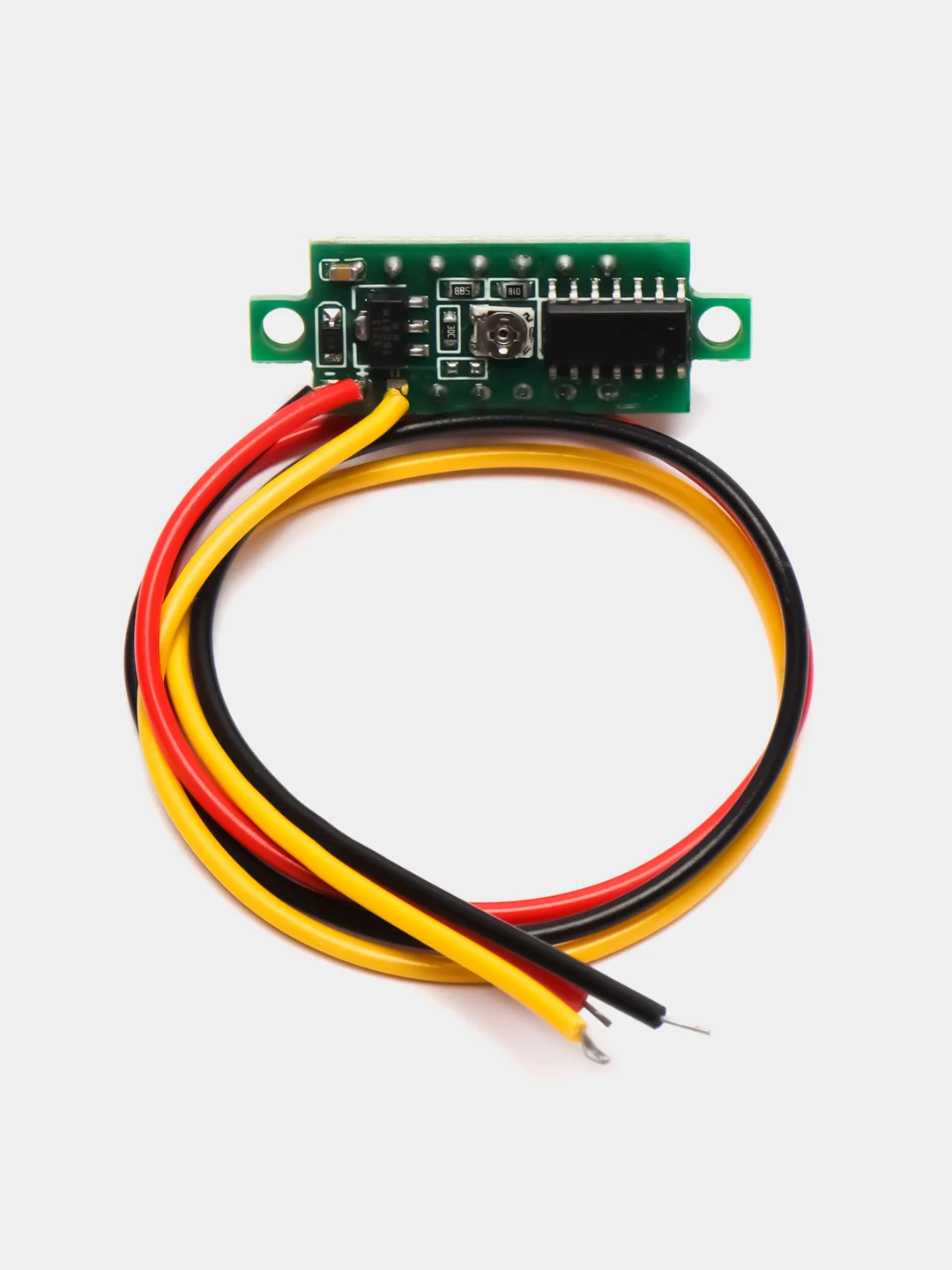

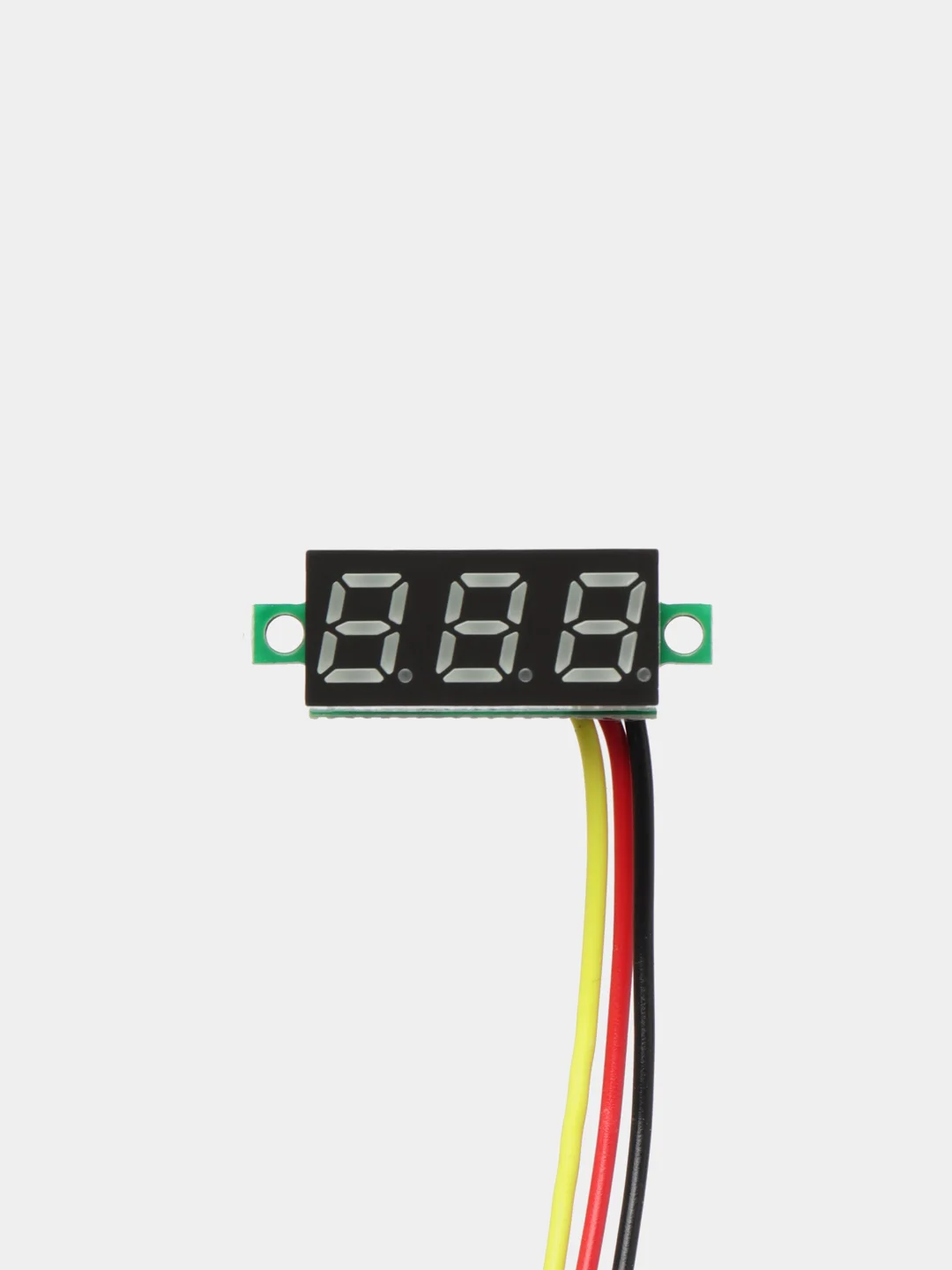

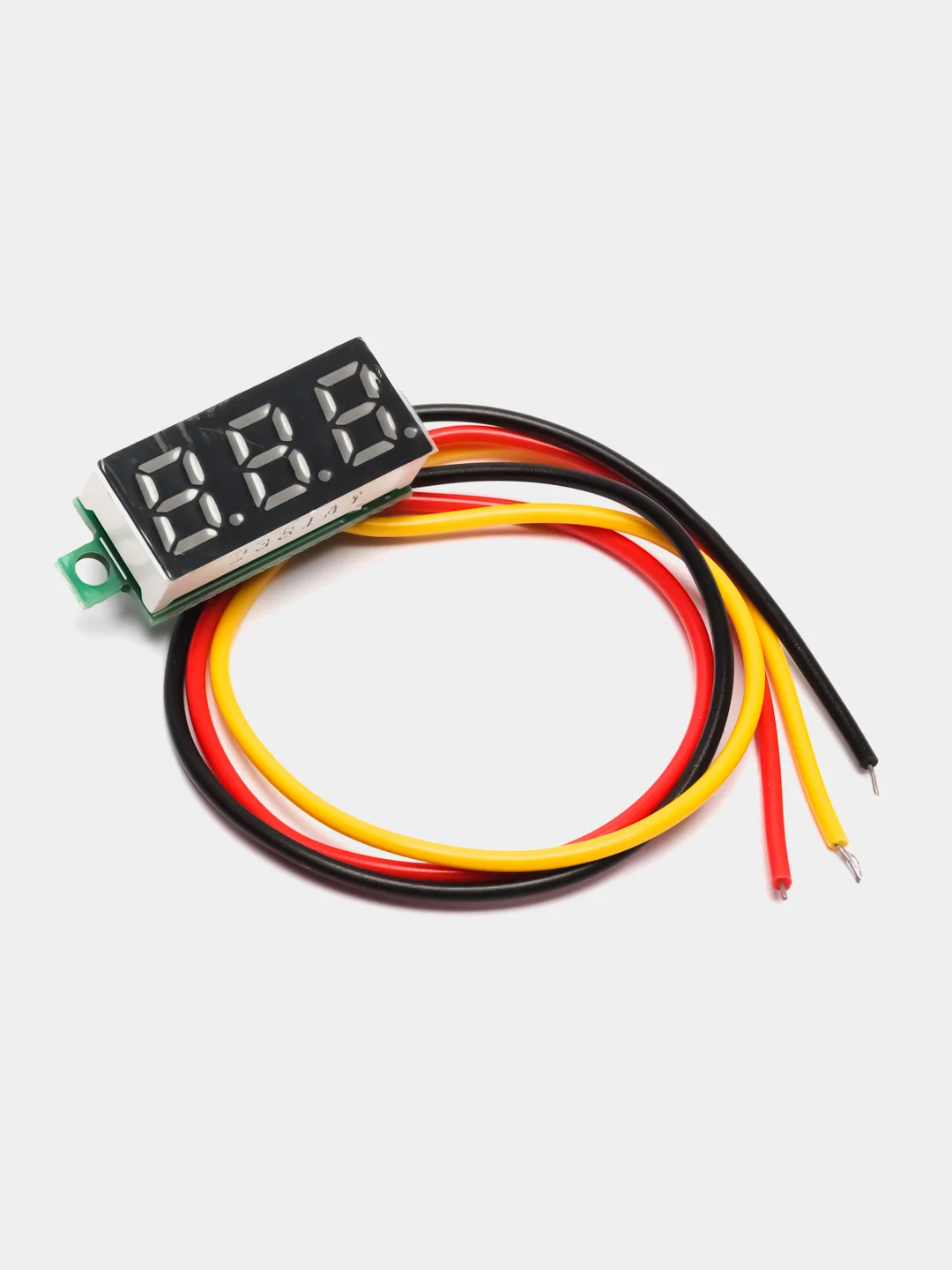

Назначение контактов:
- Черный - общий (земля);
- Красный - питание модуля;
- Желтый - измерительный вход.
В случае, применения модуля без отдельного питания, необходимо соединить красный провод с белым, и использовать этот контакт для измерения напряжения
Диапазон измеряемых напряжений:
- Минимум: DC 0V
- Максимум: DC 100V
- Потребляемый ток: 2 - 20мА ±10%
- Частота обновления: 300 мс
- Дискретность измерения: 0,1V
- Погрешность измерения: 1%
- Входное сопротивление: 100 КОм
