Описание

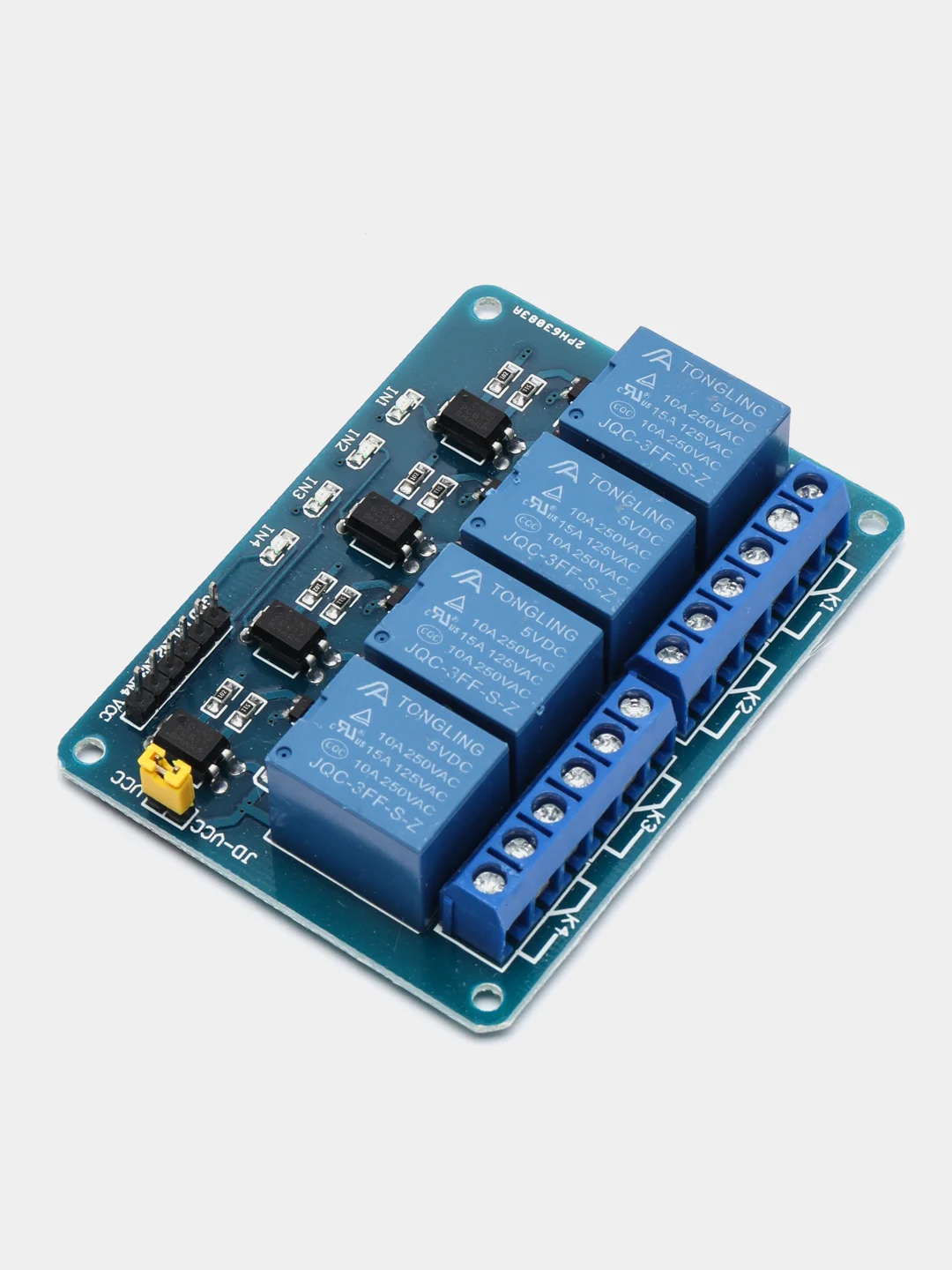

Модуль реле предназначен для управления электрическими устройствами, работающими с большой величиной напряжения и тока с помощью контроллеров. Самая главная и незаменимая деталь при создании проектов "умного дома". Управляя реле с контроллера можно включать и выключать свет в помещении, активировать дверные замки, включать и отключать полив растений и многое другое. А в сочетании с беспроводной связью, например WiFi модулем, управление можно осуществлять удаленно. Замыкание и размыкание реле происходит за счет сигнала с контроллера. Управляющая и управляемая электроника независимы друг от друга, что позволяет избежать помех. Замыкание и размыкание реле сопровождается индикацией светодиода. Подача напряжения на модуль контролируется постоянно горящим светодиодом. Реле имеют нормально замкнутые и нормально разомкнутые контакты. Данный модуль позволяет подключить четыре устройства.
Подключение:

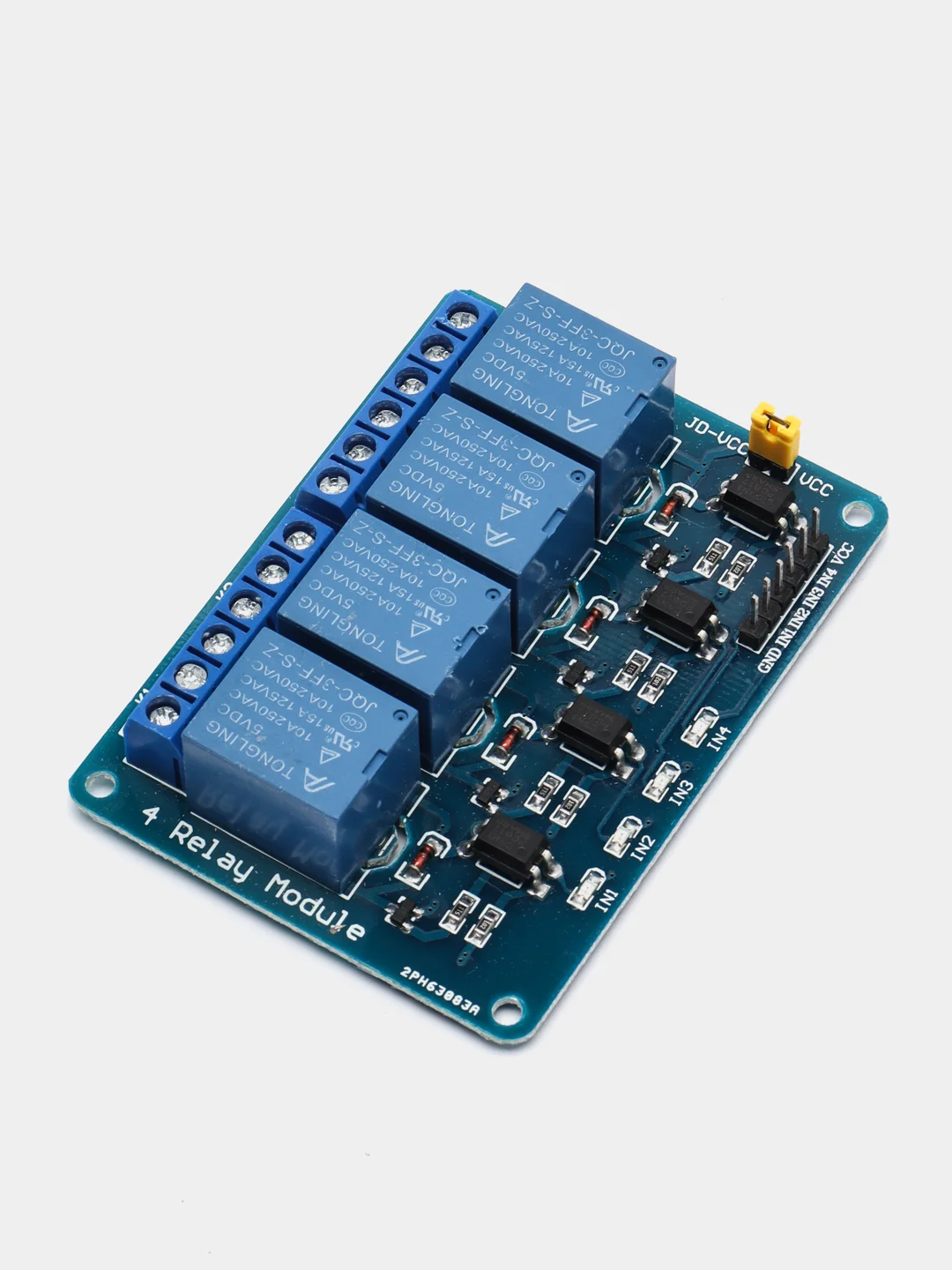

Управляемая часть реле подключается к контроллеру посредством следующих выводов:
- VCC - питание,
- GND - земля,
- IN1, IN2, IN3, IN4 - на цифровые пины контроллера.

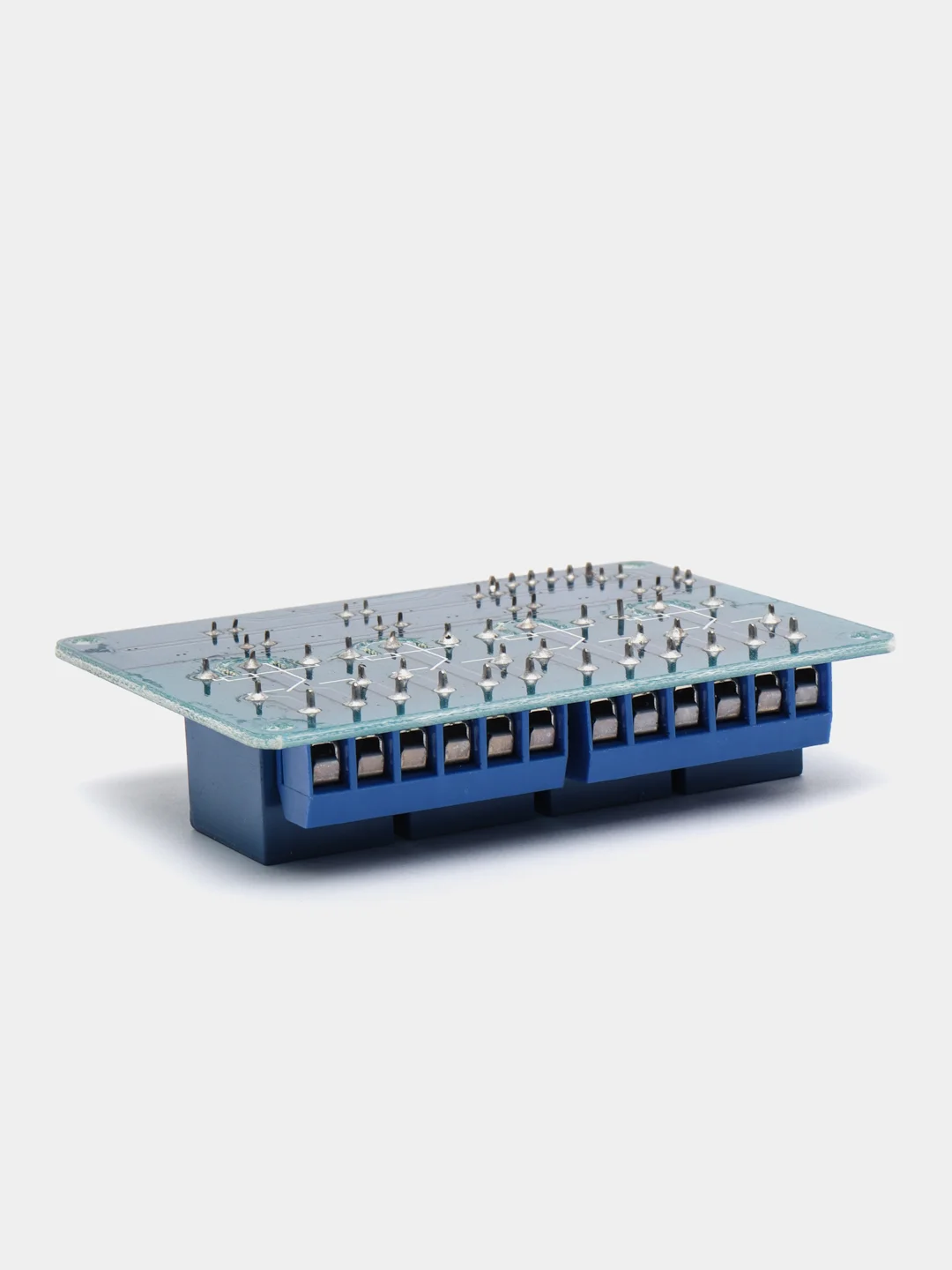

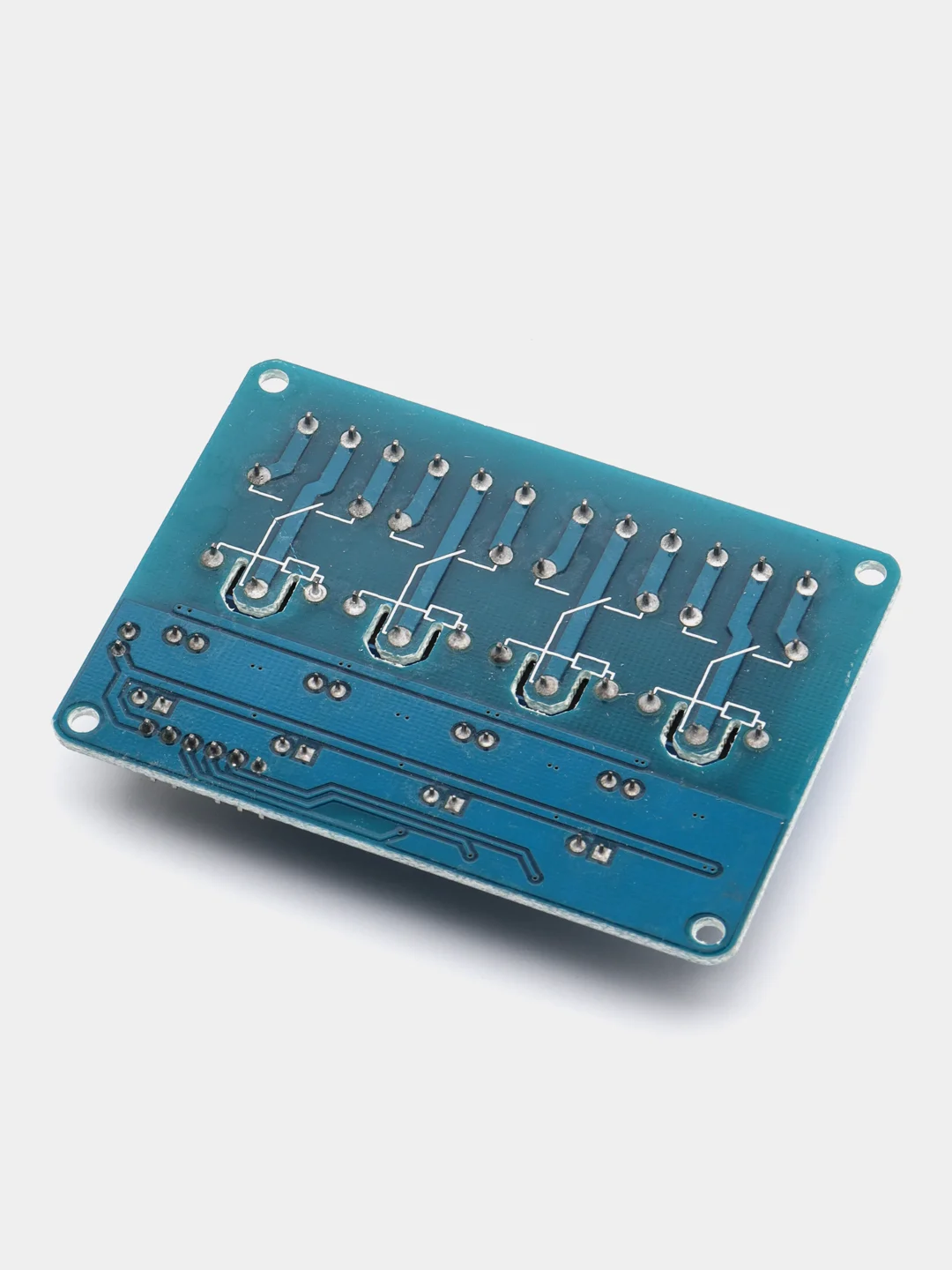

Управляемая часть подключается к модулю через винтовые клеммы. Положение нормально-замкнутых и нормально-разомкнутых контактов обозначены на плате графически. Центральные клеммы являются общими.
