Описание

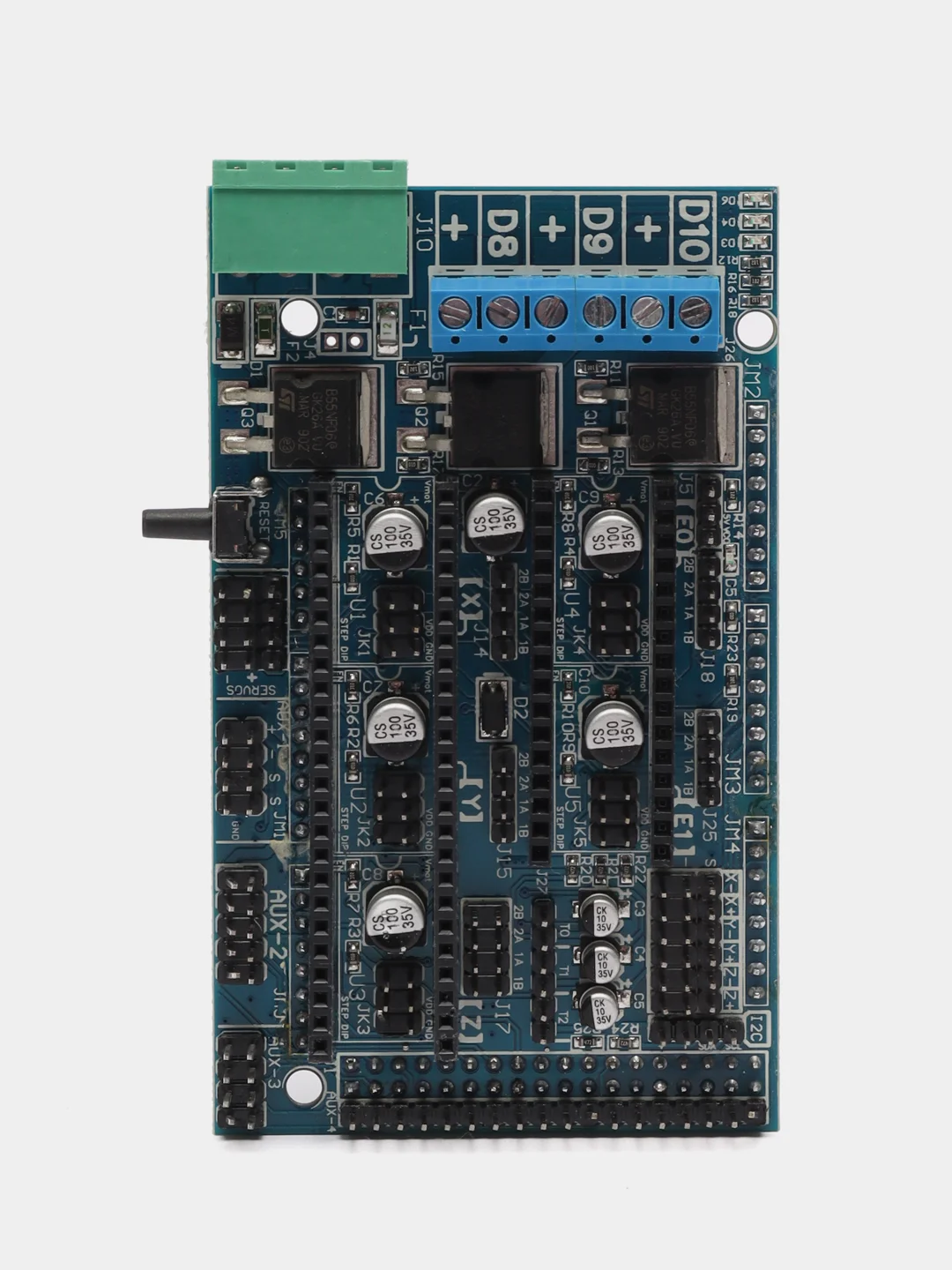

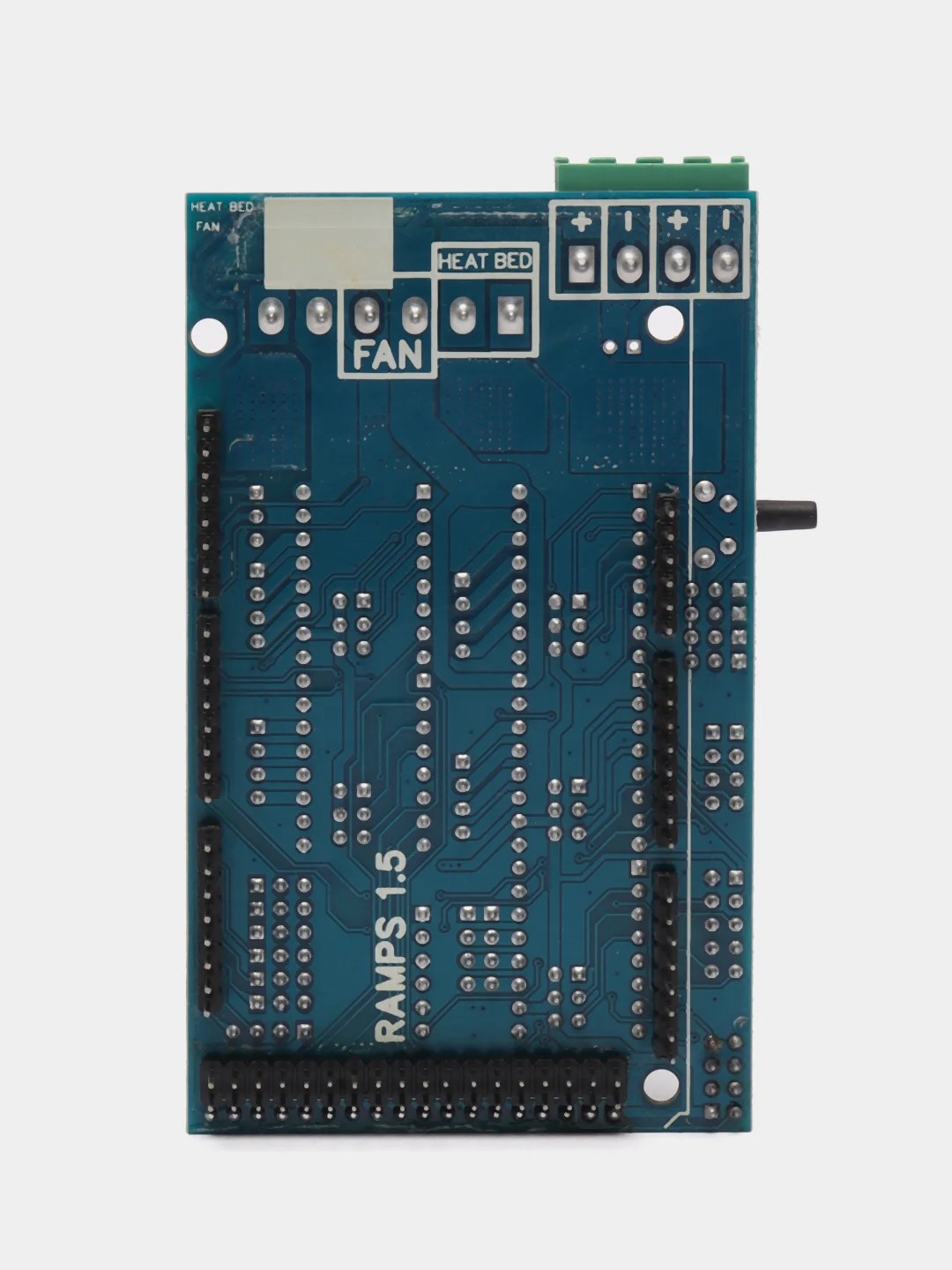

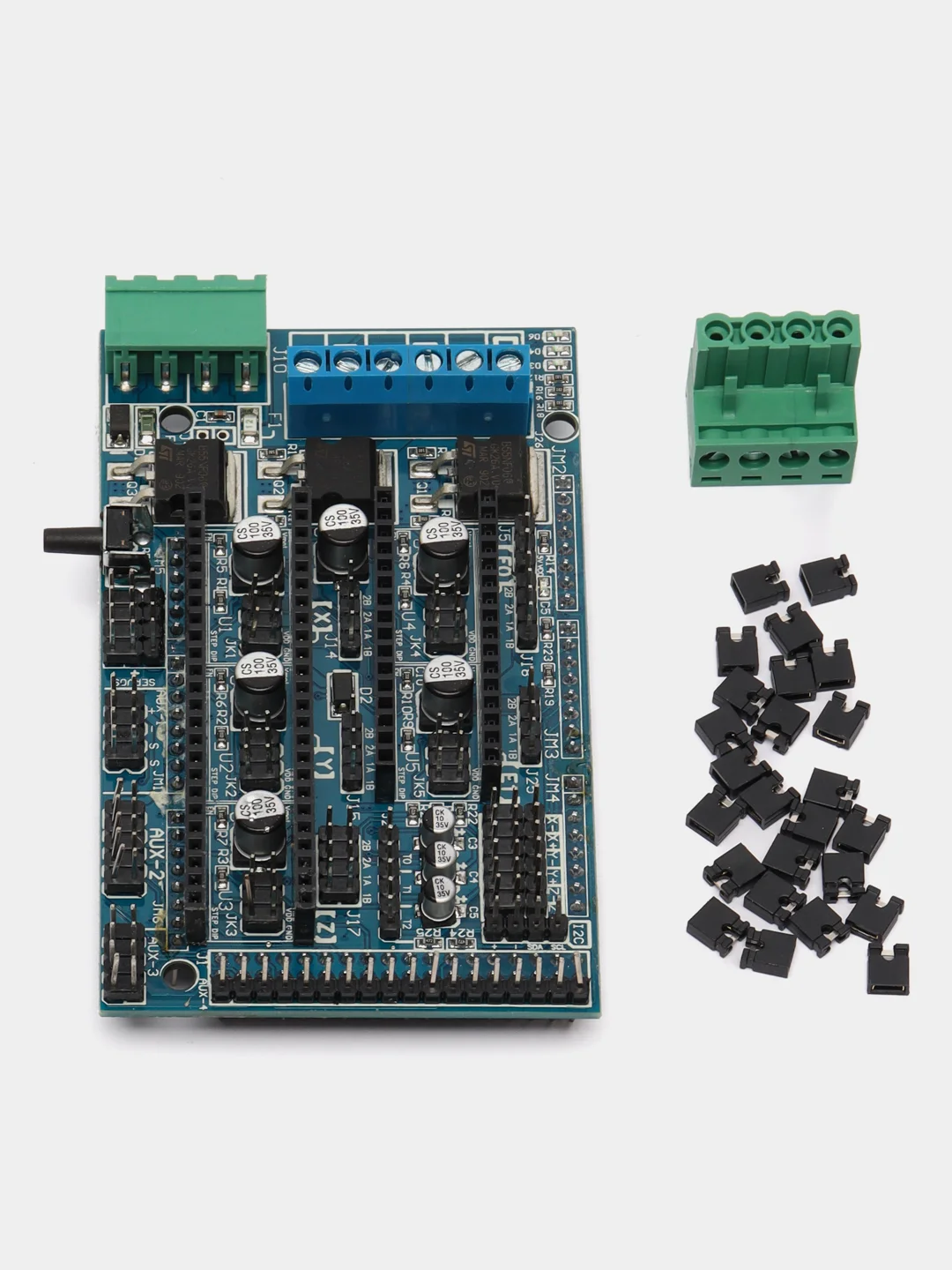

Позволяет собрать 3D-принтер Rep-Rap Mendel на платформе Arduino MEGA. Используется для сборки других принтеров, ЧПУ станков, подключения драйверов шаговых двигателей A4988 и других исполнительных устройств. Полностью совместима с контроллером Arduino/Iduino/Fuduino MEGA 2560.
Входное напряжение — 12 В. Коммутируемая мощность — 200 Вт.
Модуль совместим с драйверами A4988, DRV8855, TMC2208, TMC2100, TMC2130.
Особенности:
-Позиционирование в декартовой системе координат и подключение экструдера.
-Разъемы для управления другими аксессуарами.

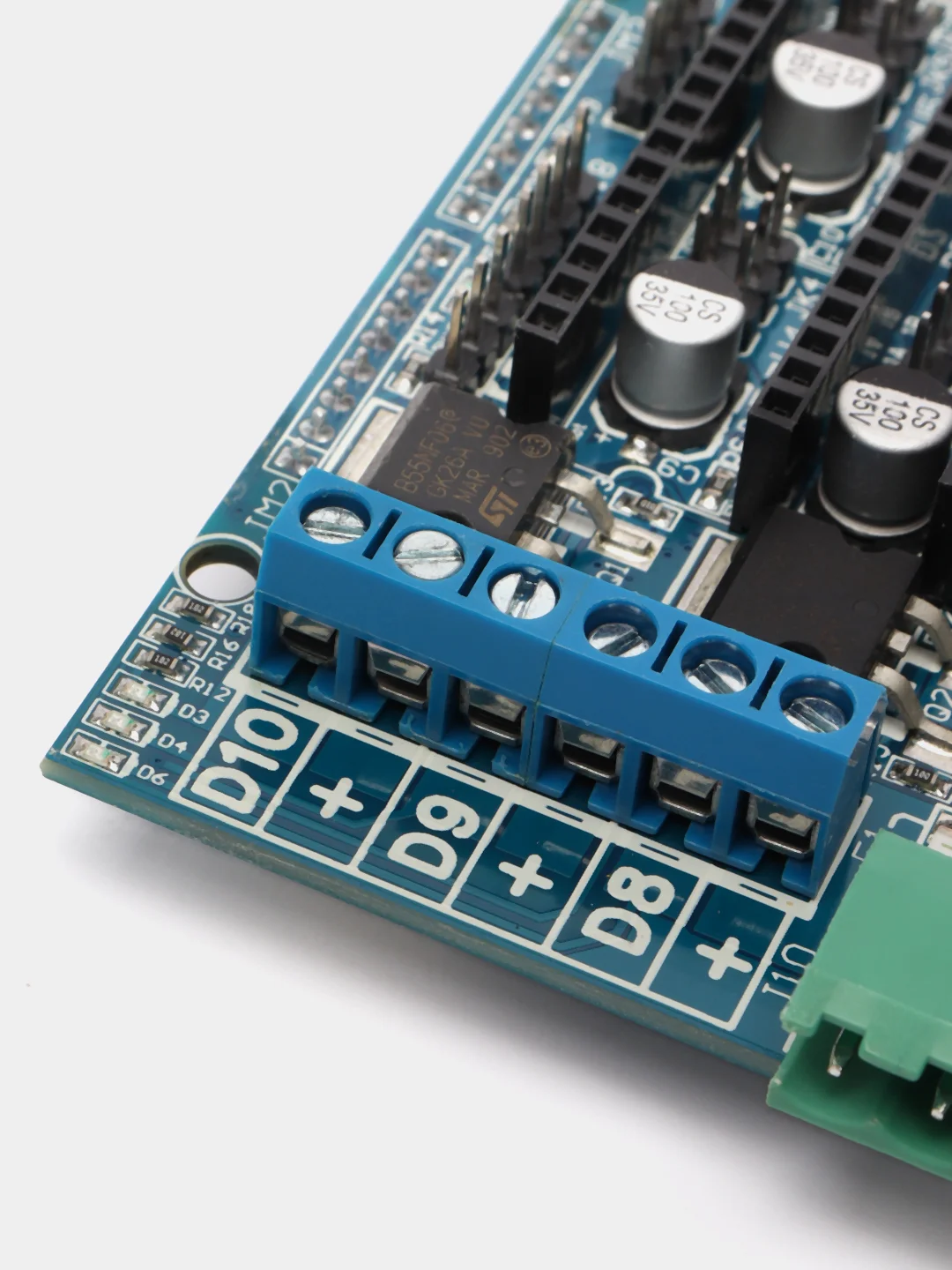

-3 выхода на электронных ключах STB55NF06 для подключения нагревательных блоков/вентиляторов
-3 входа для подключения термисторов.
-До 11A для нагревательного стола.
-До 5А на прочие электронные компоненты.
-Разъемы под 5 драйверов шаговых двигателей типа Pololu.

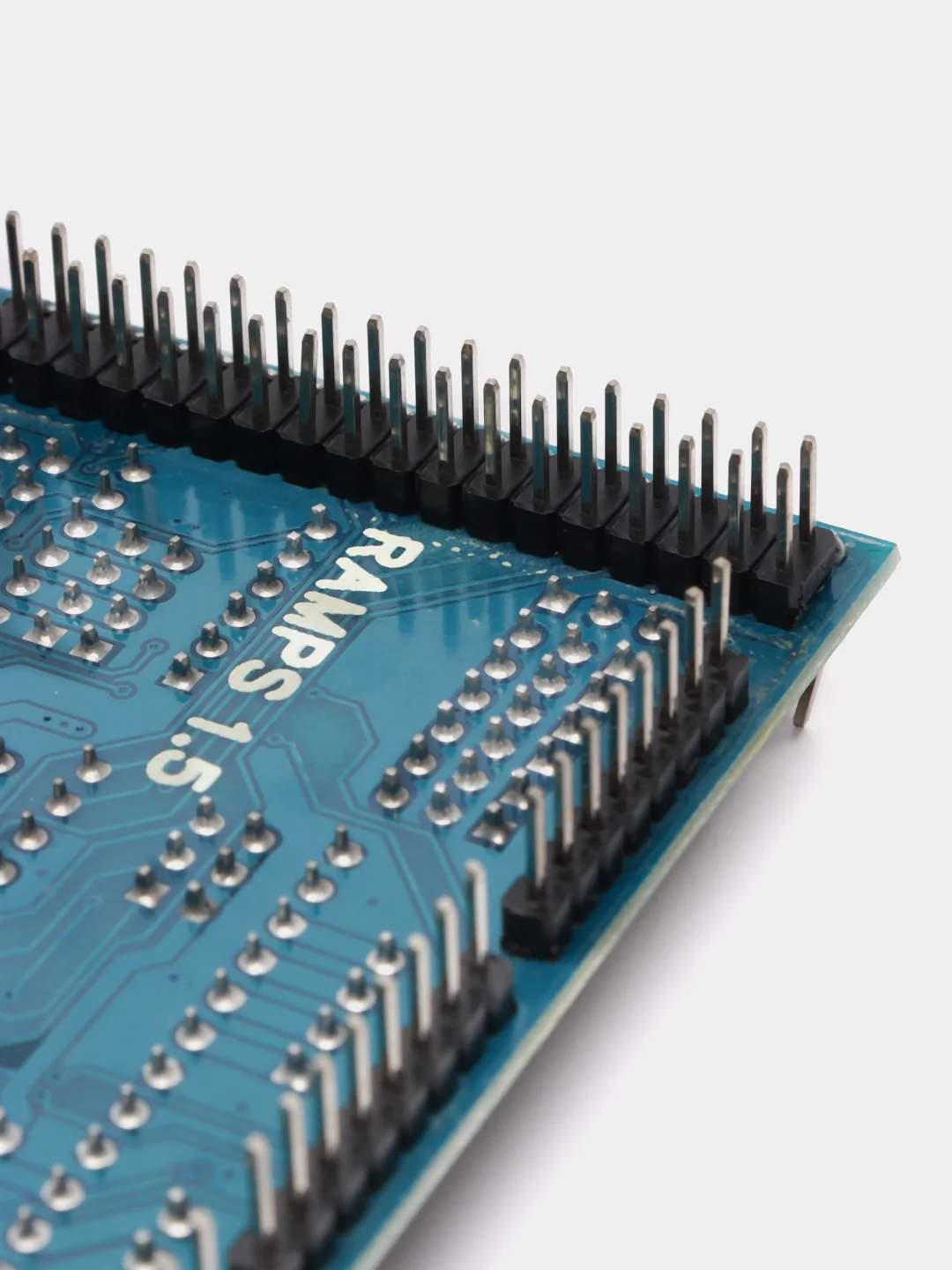

-Широкодоступные позолоченные разъемы типа Dupont 2.54мм для совместимости с другими устройствами и возможности легкой замены элементов.
-Разъемы I2C и SPI.
-Разъем для подключения модуля SD-карты.
-Светодиодный индикатор нагревательного модуля.
-Возможность подключить 2 двигателя оси Z для Prusa Mendel.
