Описание

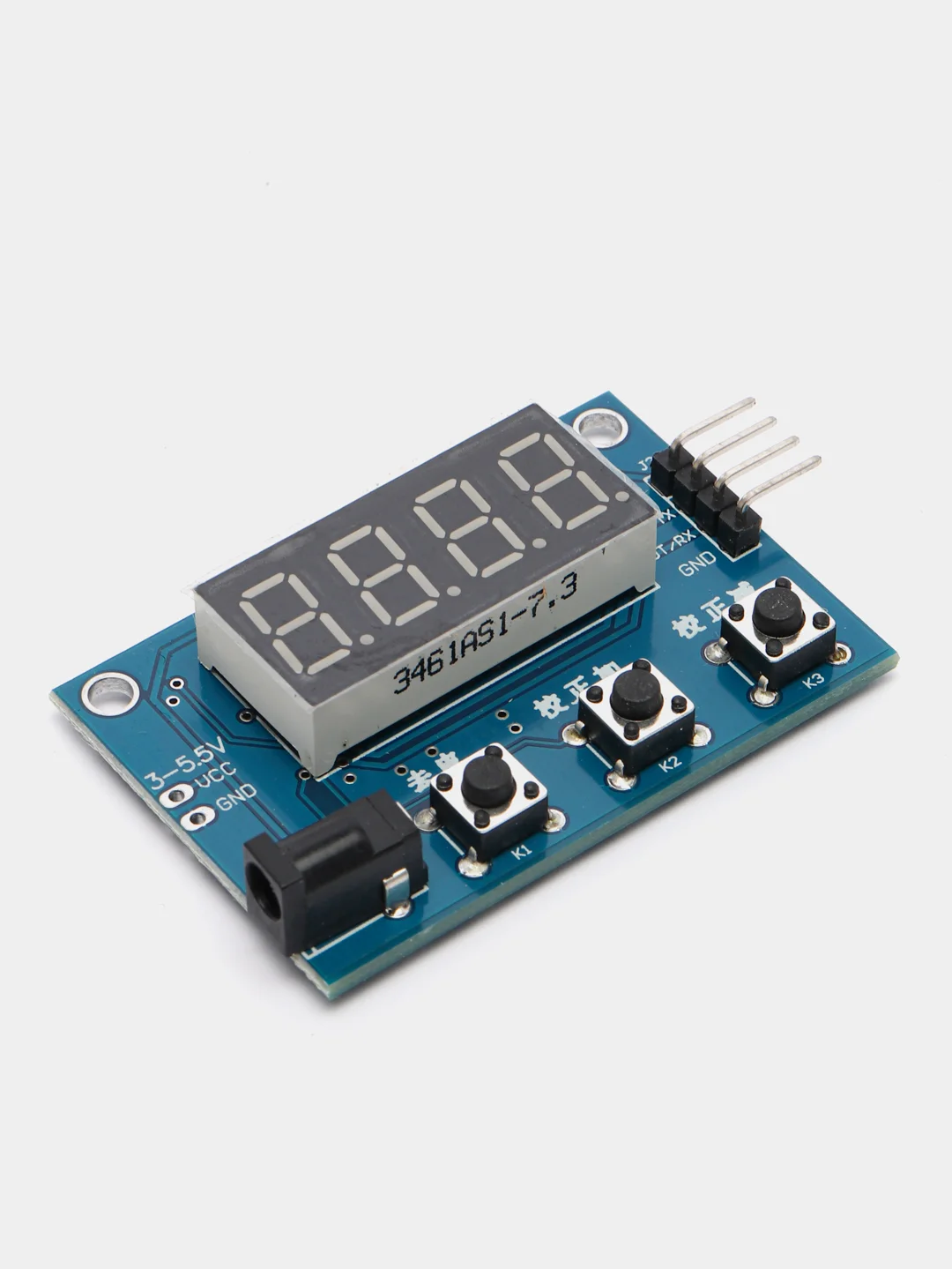

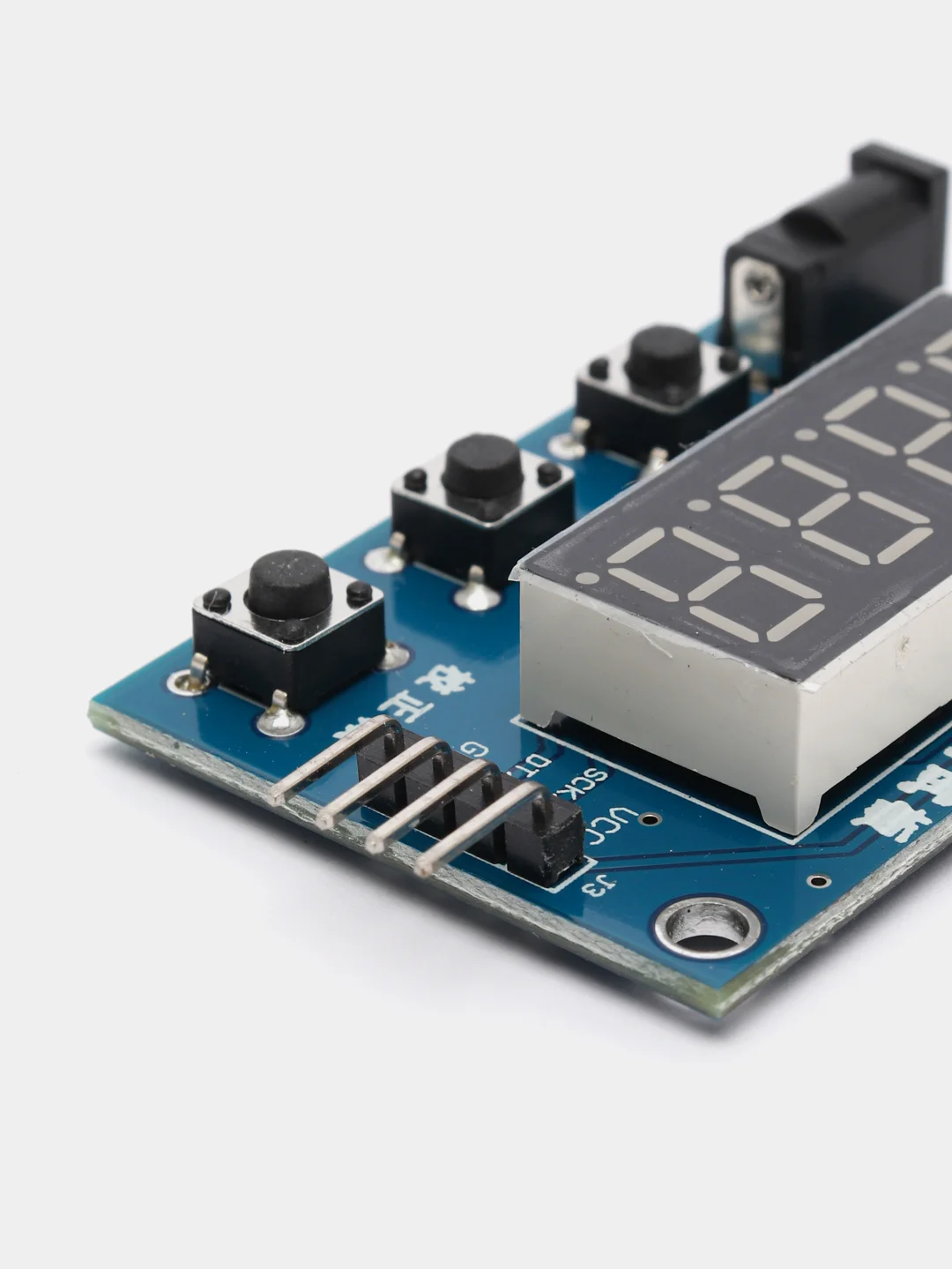

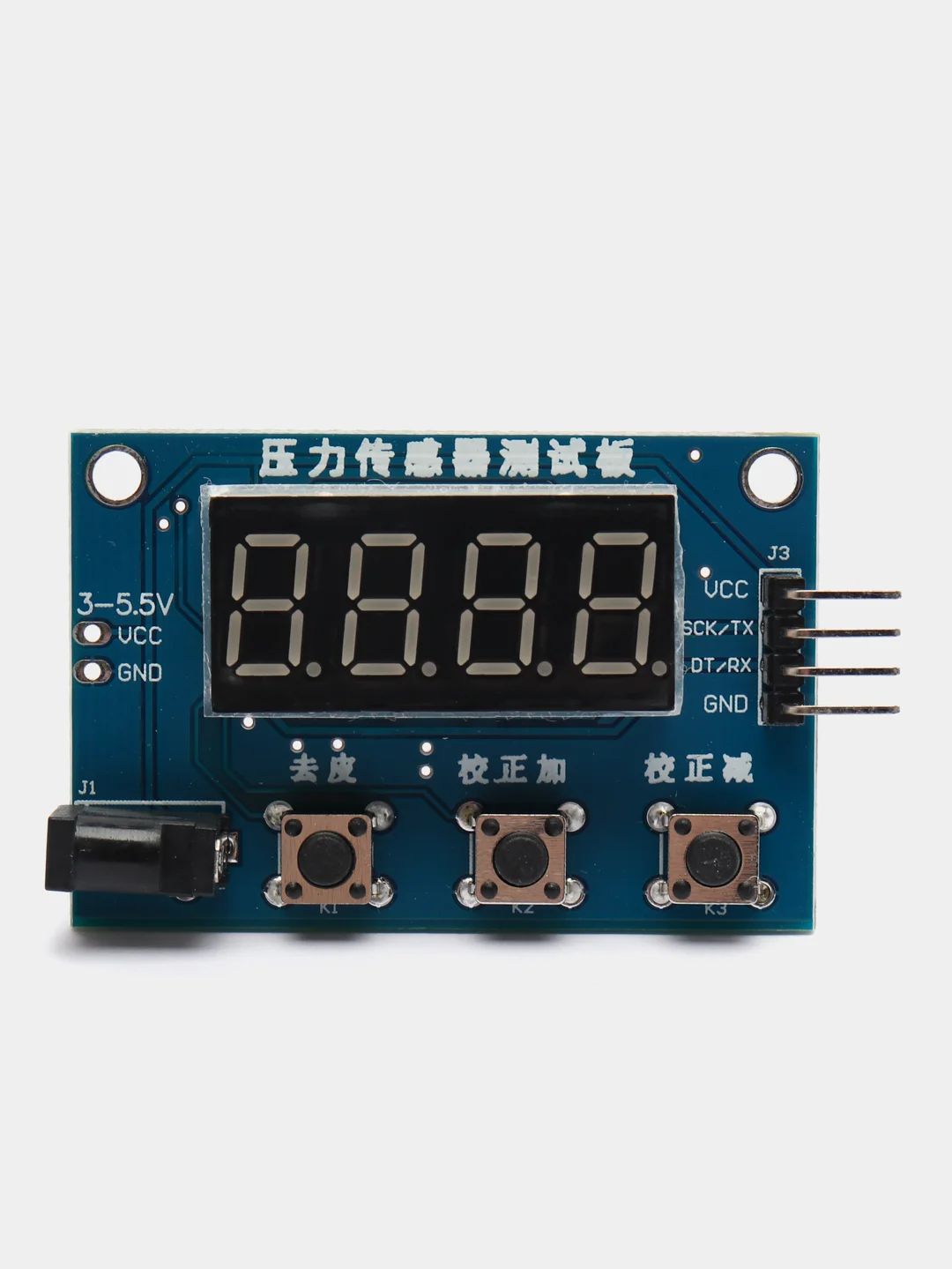

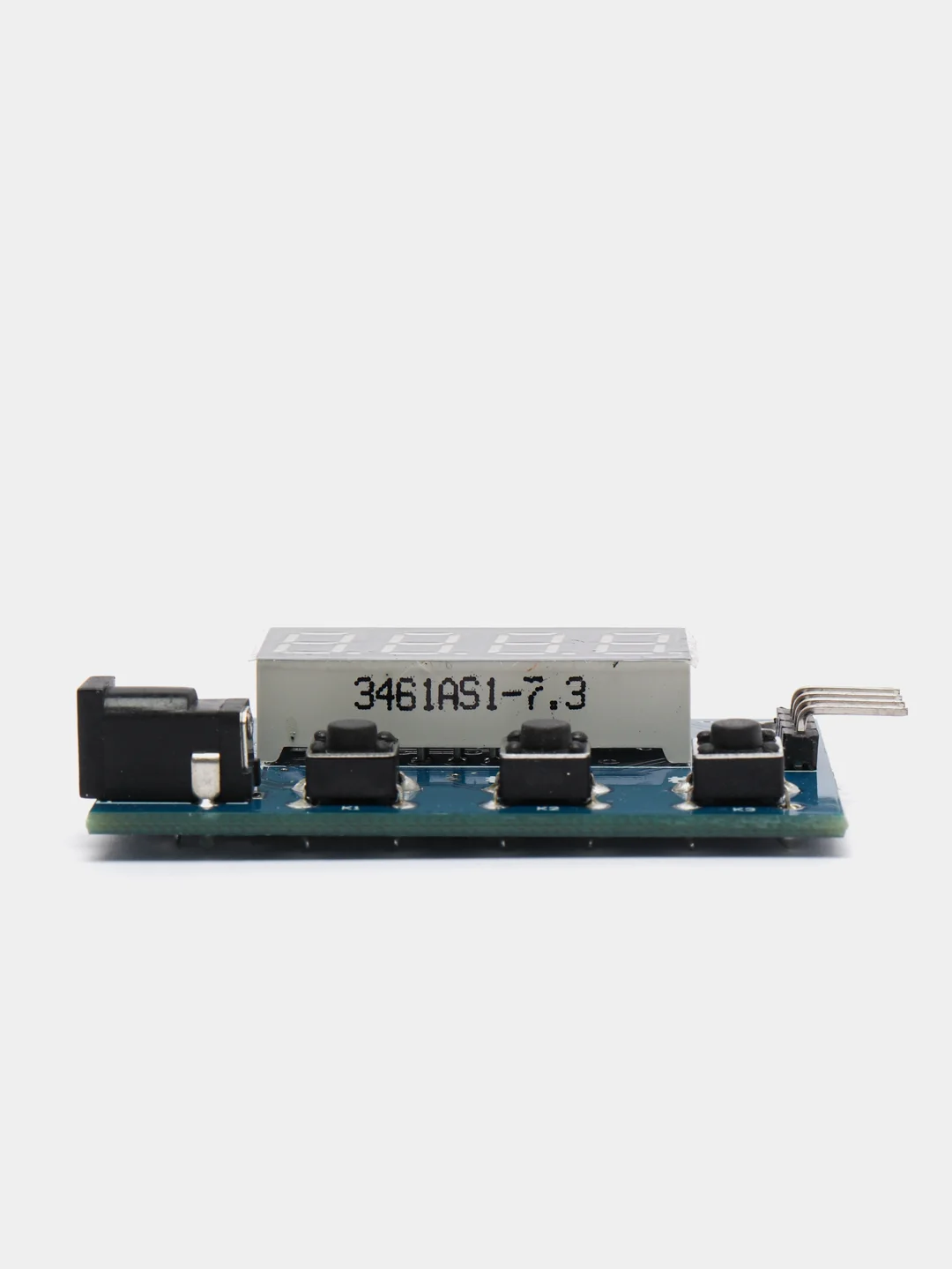

Модуль индикации и управления предназначен для использования совместно с датчиком веса HX711 AD. Он позволяет реализовать автономные электронные весы без использования дополнительного микроконтроллера. На модуле установлен четырехзначный семисегментный дисплей и три кнопки, с помощью которых осуществляется настройка и использование весов.

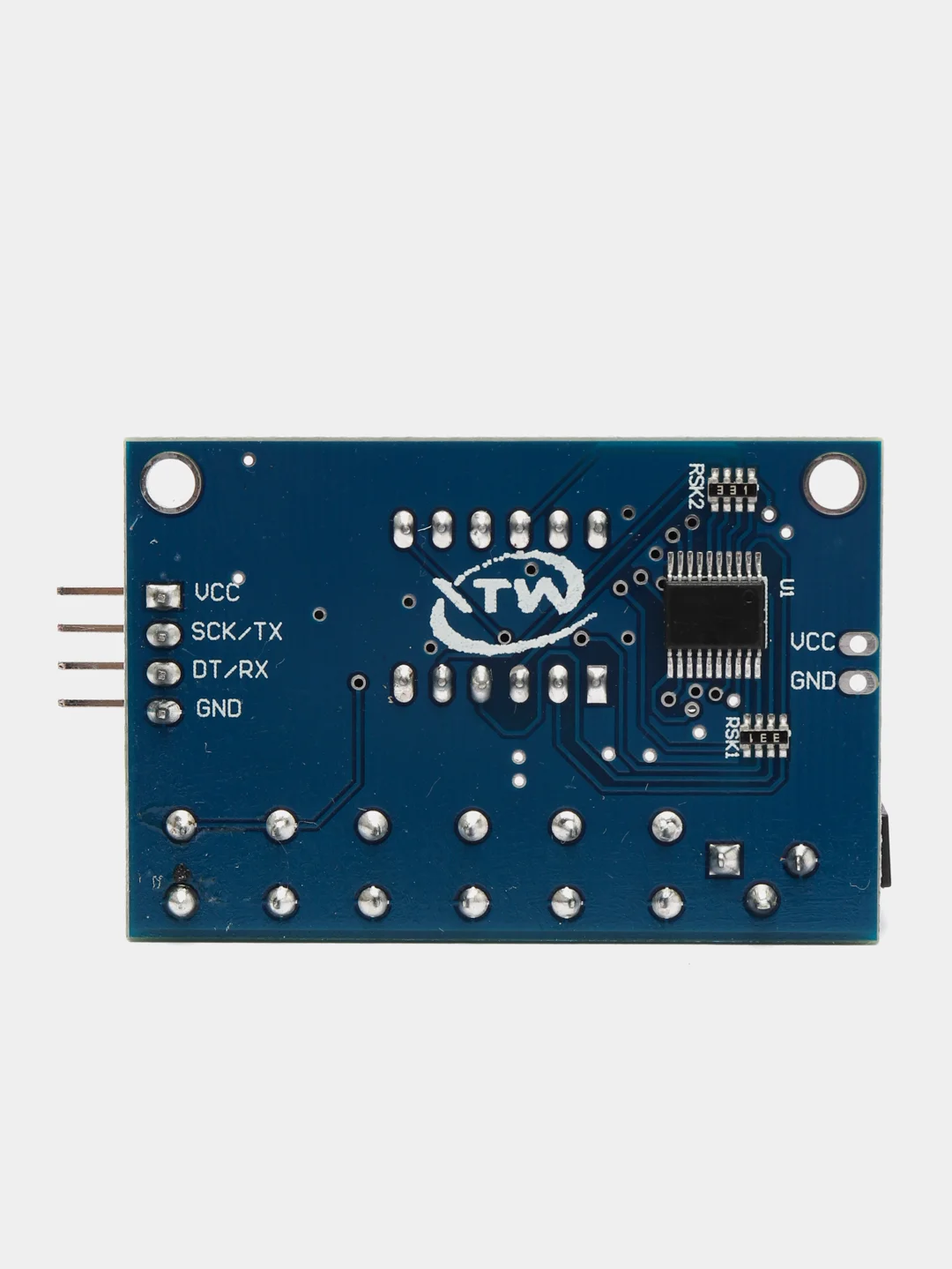

Для подачи питания можно использовать гнездо DS-212 (1,0х4,3мм) или контактные площадки VCC и GND. Модуль может отображать вес до 9999 грамм и подходит для стандартный 5 и 10 кг тензорезисторов. При первом подключении необходимо обнулить значения весов и выполнить их калибровку с помощью эталонного веса.
- Напряжение питания: 3 -5.5В DC;
- Внешний датчик: HX711 AD (четырехпроводное подключения)
- Максимальный измеряемый вес: 10 кг;
- Поддерживается функция обнуления веса и калибровки.
