Описание
Силовой модуль XL4015E1 - представляет собой понижающий силовой модуль постоянного тока (BUCK), работающий на частоте переключения 180 кГц. Такая высокая частота обеспечивает меньший размер фильтрующих компонентов по сравнению с низкочастотными импульсными регуляторами.
Этот импульсный DC-DC преобразователь способен управлять нагрузкой до 5А. Основным коммутирующим компонентом является XL4015 - импульсный регулятор с регулируемой выходной характеристикой. Это эффективный импульсный регулятор, выходной КПД которого значительно выше по сравнению с популярными повышающими регуляторами. При более высоких входных напряжениях регулятор работает на частоте переключения 180 кГц, что позволяет уменьшить габариты платы и сэкономить место. Это мощный коммутационный модуль с тороидальным кольцевым индуктором.
*Примечание: Чем выше напряжение, тем больше ток нагрузки. Старайтесь использовать его в пределах 4.5А.
**Примечание: Если выходная мощность превышает 50 Вт, требуется теплоотвод.
***Примечание: Эффективность зависит от входного, выходного напряжения, тока и разности напряжений.
Понижающий DC-DC-модуль на базе XL4015E1 обеспечивает номинальный ток 5 А (рекомендуемый 4,5 А) при широком входном напряжении 8-36VDC. Модуль питания оснащен многооборотным потенциометром для регулировки выходного напряжения в зависимости от потребностей пользователя. Хотя в модуле используется теплоотвод на печатной плате, рекомендуется использовать дополнительный теплоотвод, если выходная мощность превышает 50 Вт. Кроме того, модуль обладает очень высоким КПД преобразования (менее или равным 96%) при регулировании нагрузки 0,8%, что может стать отличным выбором для изделий, связанных с аудиоэлектроникой. Более высокий КПД преобразования позволяет использовать модуль и для работы от батарей.
Кроме того, модуль обеспечивает ограничение тока до 7 А и имеет внутреннюю тепловую защиту.
Имеется светодиодный индикатор питания, который отображает состояние готовности модуля к работе.
ПРИМЕЧАНИЕ: Модуль не имеет защиты от обратной полярности.
Пользователь может регулировать потенциометр для получения выходного напряжения от 1,25 до 32VDC. Однако более высокое входное напряжение обеспечивает более высокий ток нагрузки.

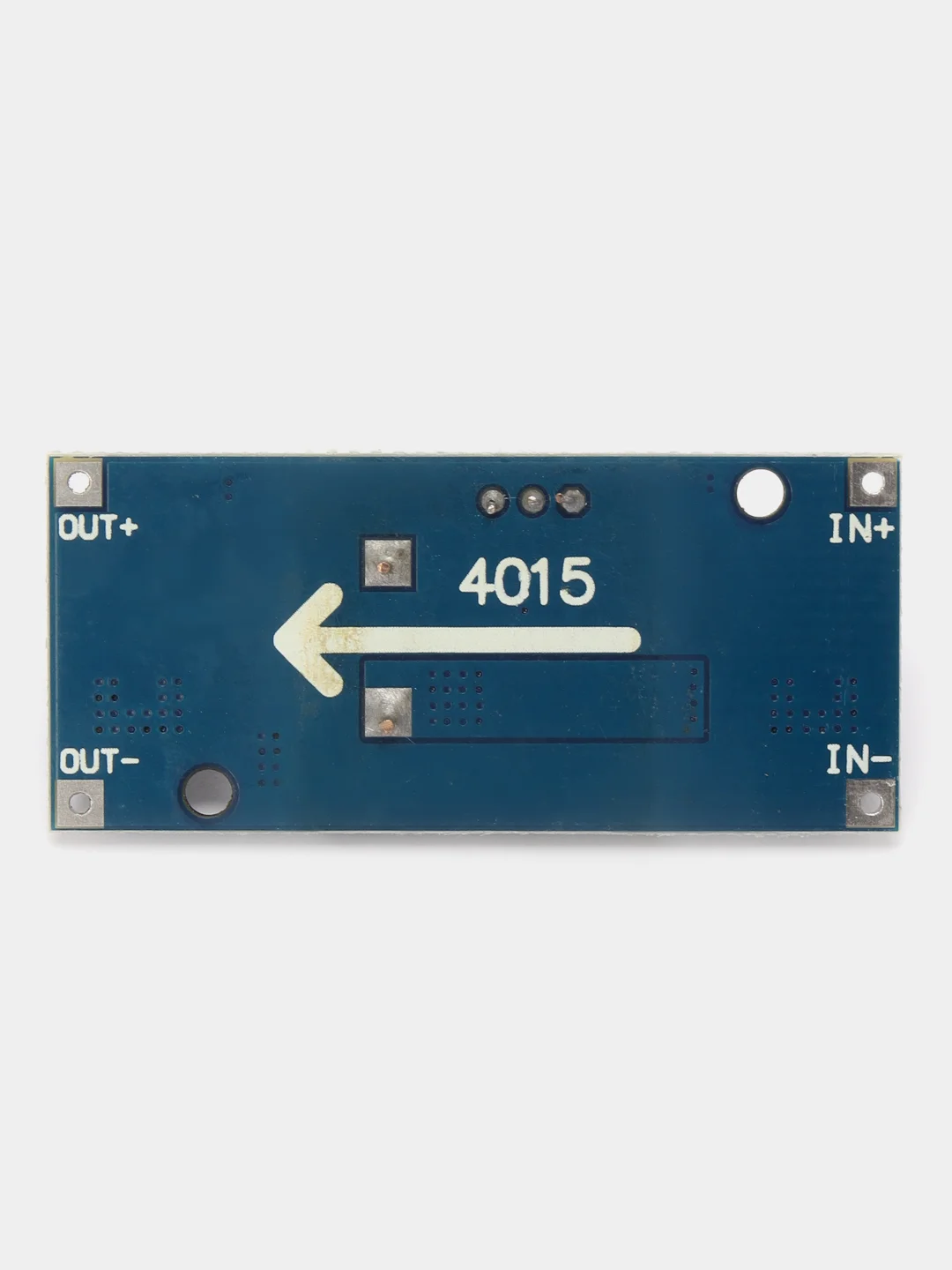

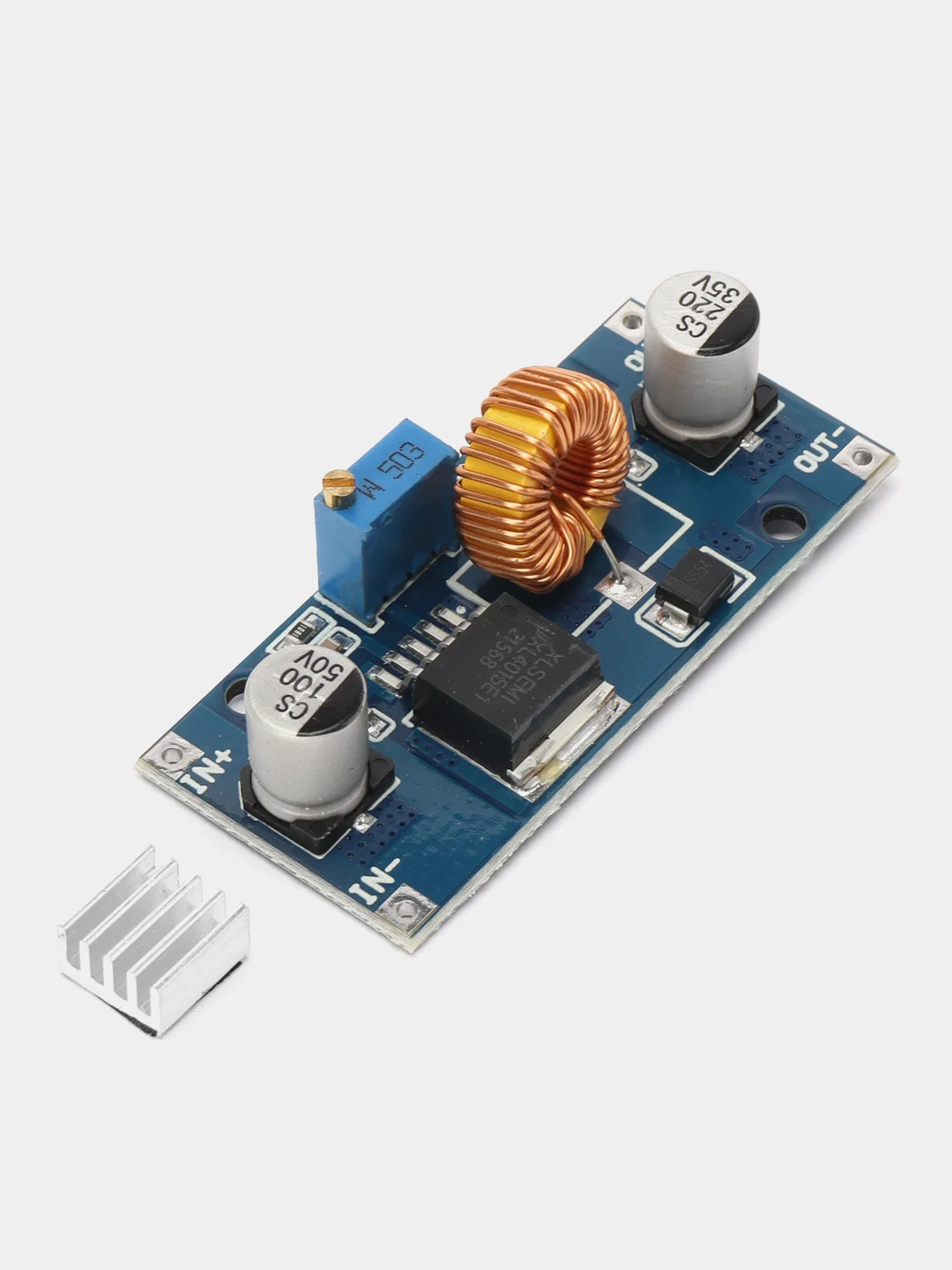

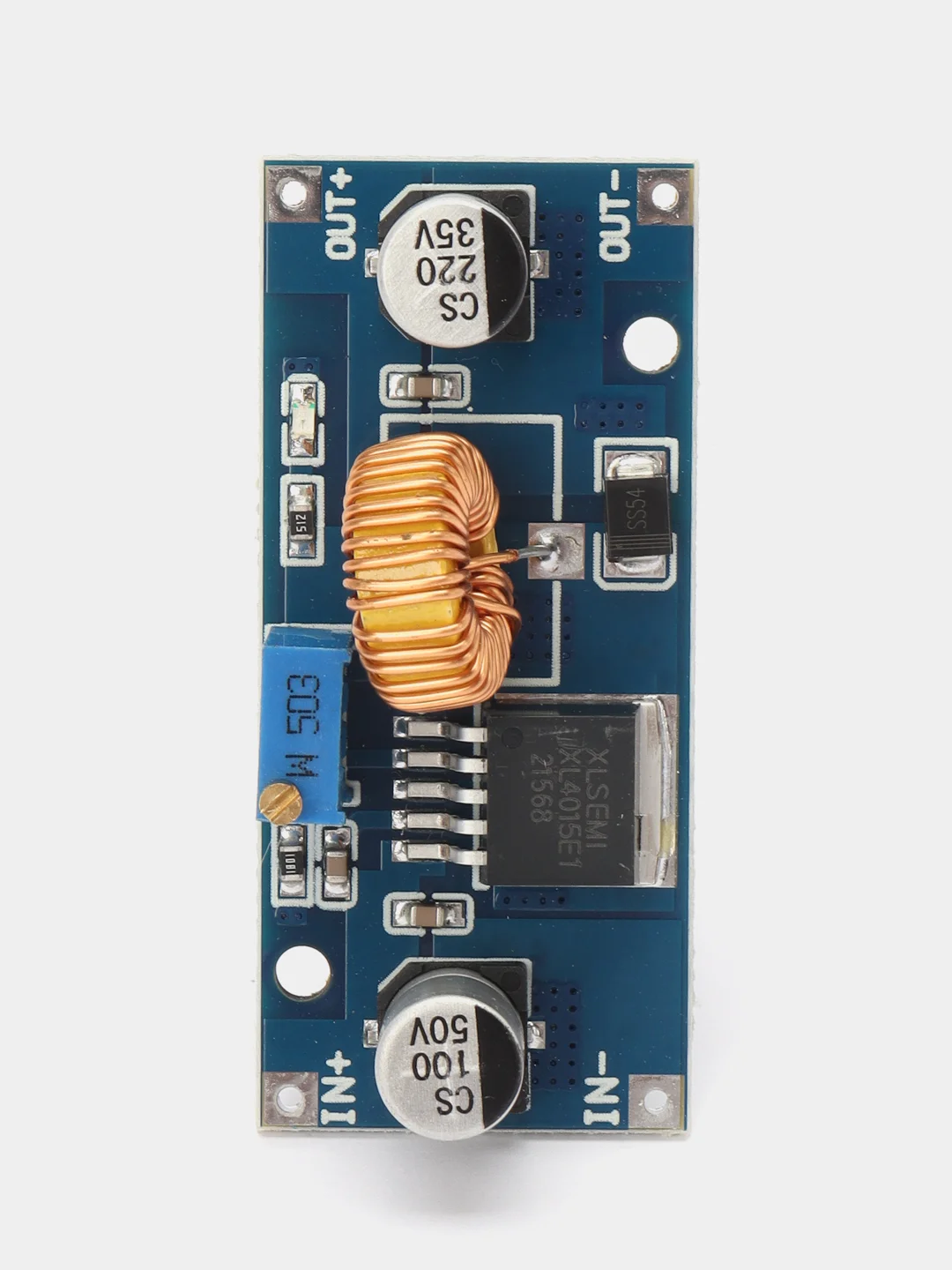

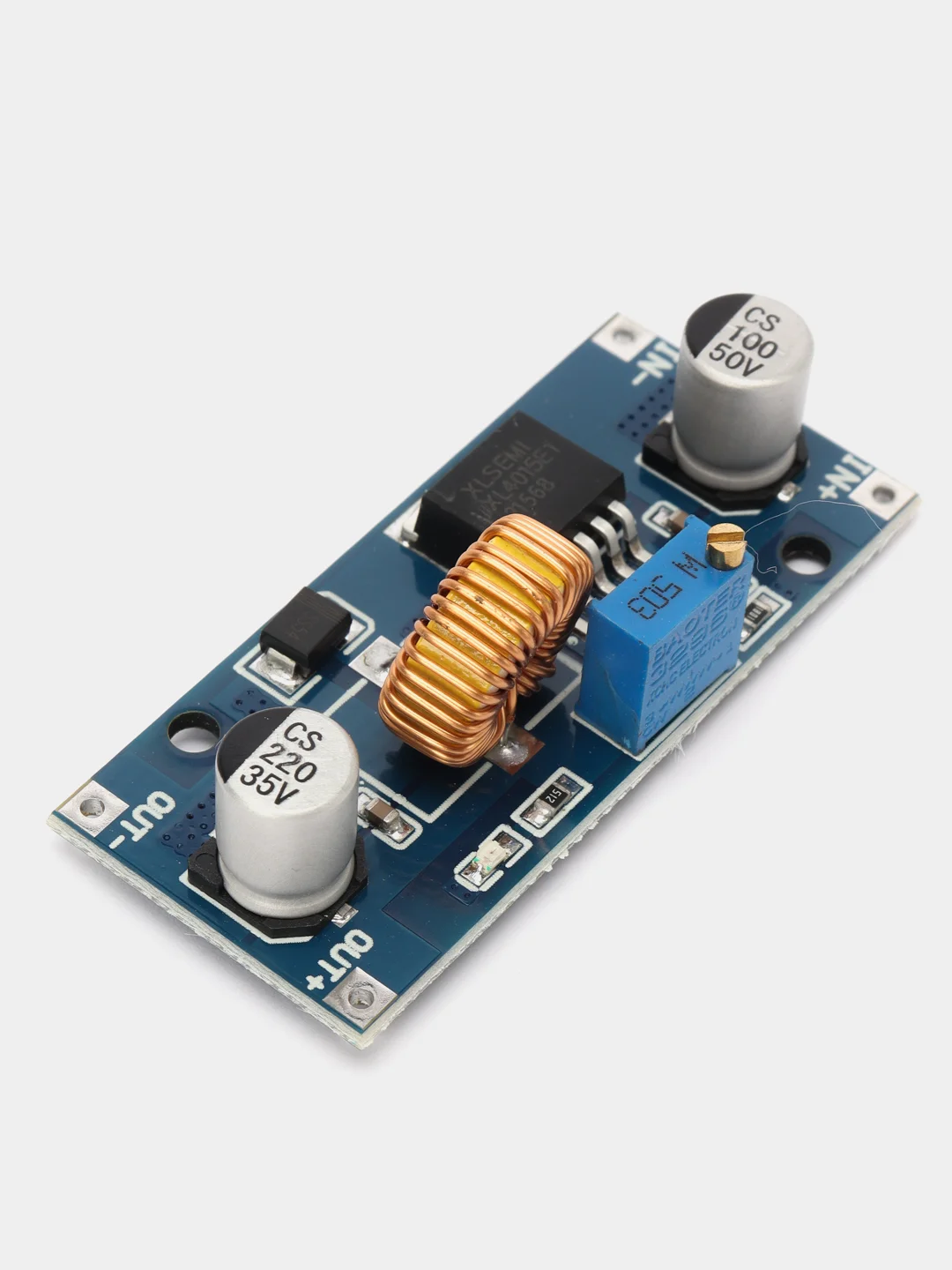

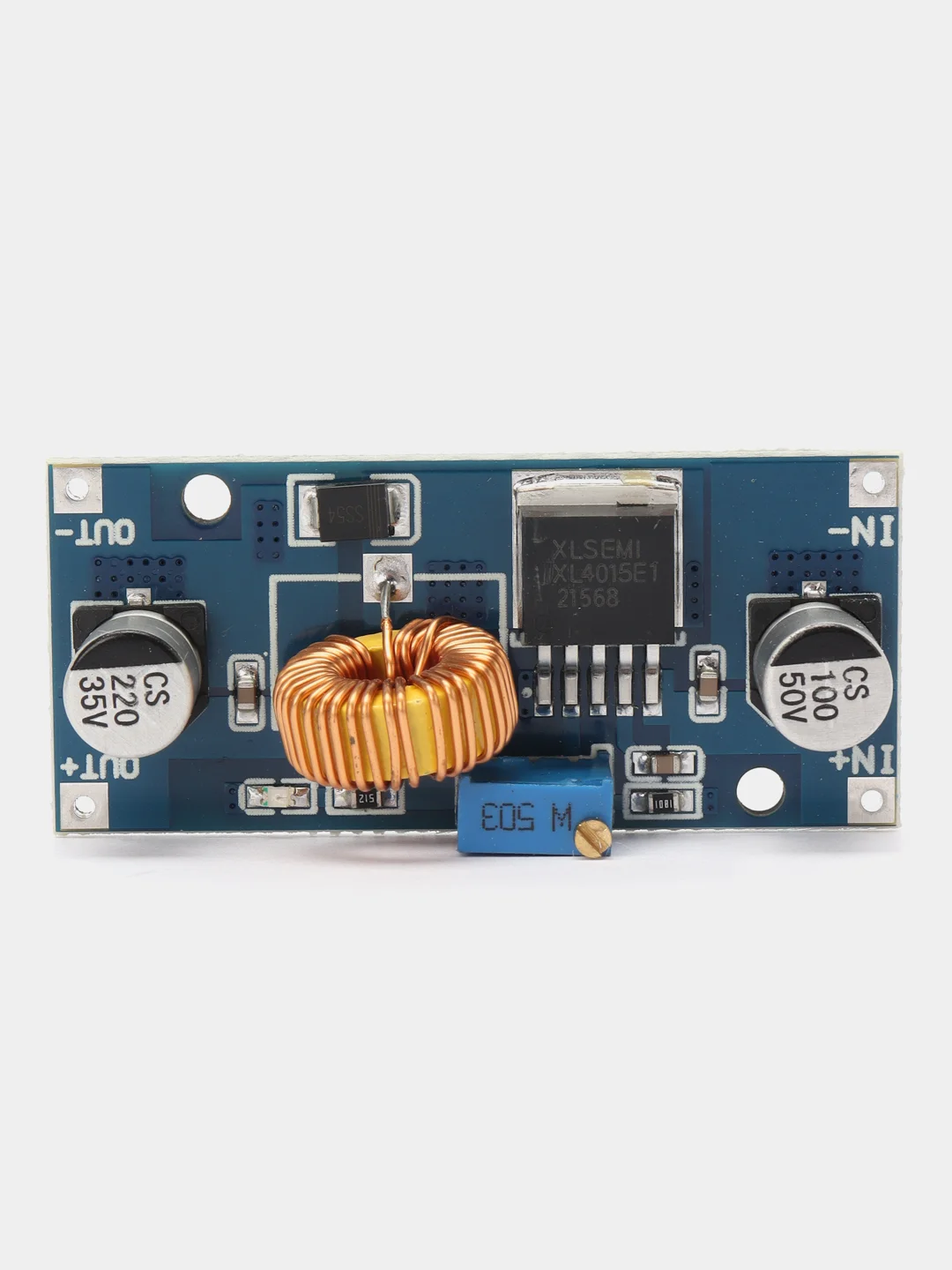

Интерфейс модуля XL4015 достаточно прост. Подключите регулируемый или нерегулируемый вход к выводам IN+ и IN- и с помощью потенциометра отрегулируйте выходное напряжение. Подключите нагрузку непосредственно к выводам OUT+ и OUT-.
