Описание
Плата разработчика ESP8266 позволяет задействовать удобно манипулировать контролером WIFI модуля ESP8266-12Е с прошивкой NodeMcu LUA. На плате разведены все доступные входы/выходы, а также имеется встроенный usb-интерфейс для связи с ПК или питания.
Параметры:
- простой доступ к пинам контролера при моделировании;
- совместимость с контроллером: LoLin NodeMcu v3;
- нет потребности паять выходы контролера; блок питания с параметрами для NodeMcu Lua ;
- максимальный выходной ток платы составляет 1 А.
- Индикация: синий светодиод индикации питания.
- Дополнительные выходы: для питания периферийных устройств и вход для внешнего источника питания.

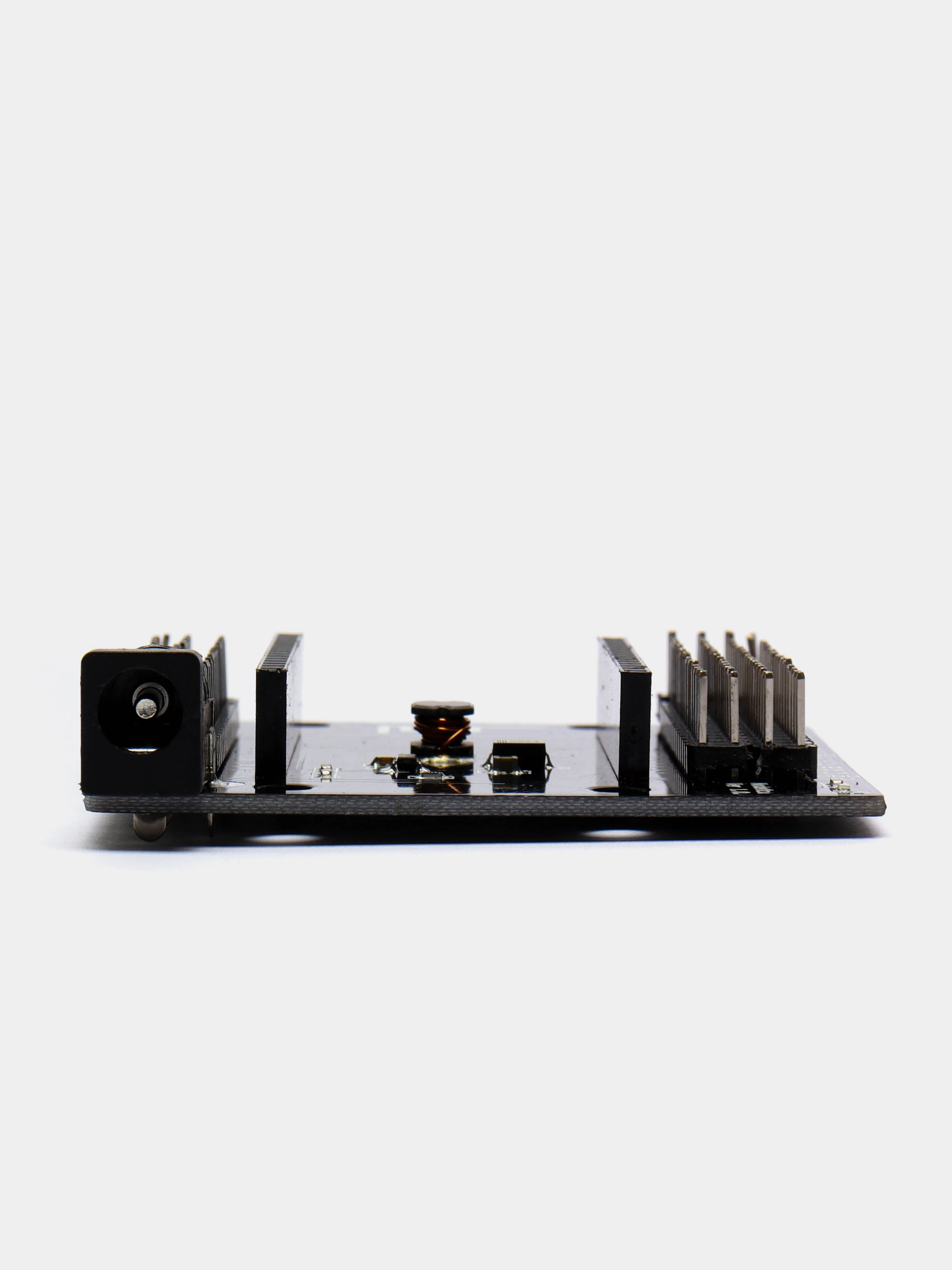

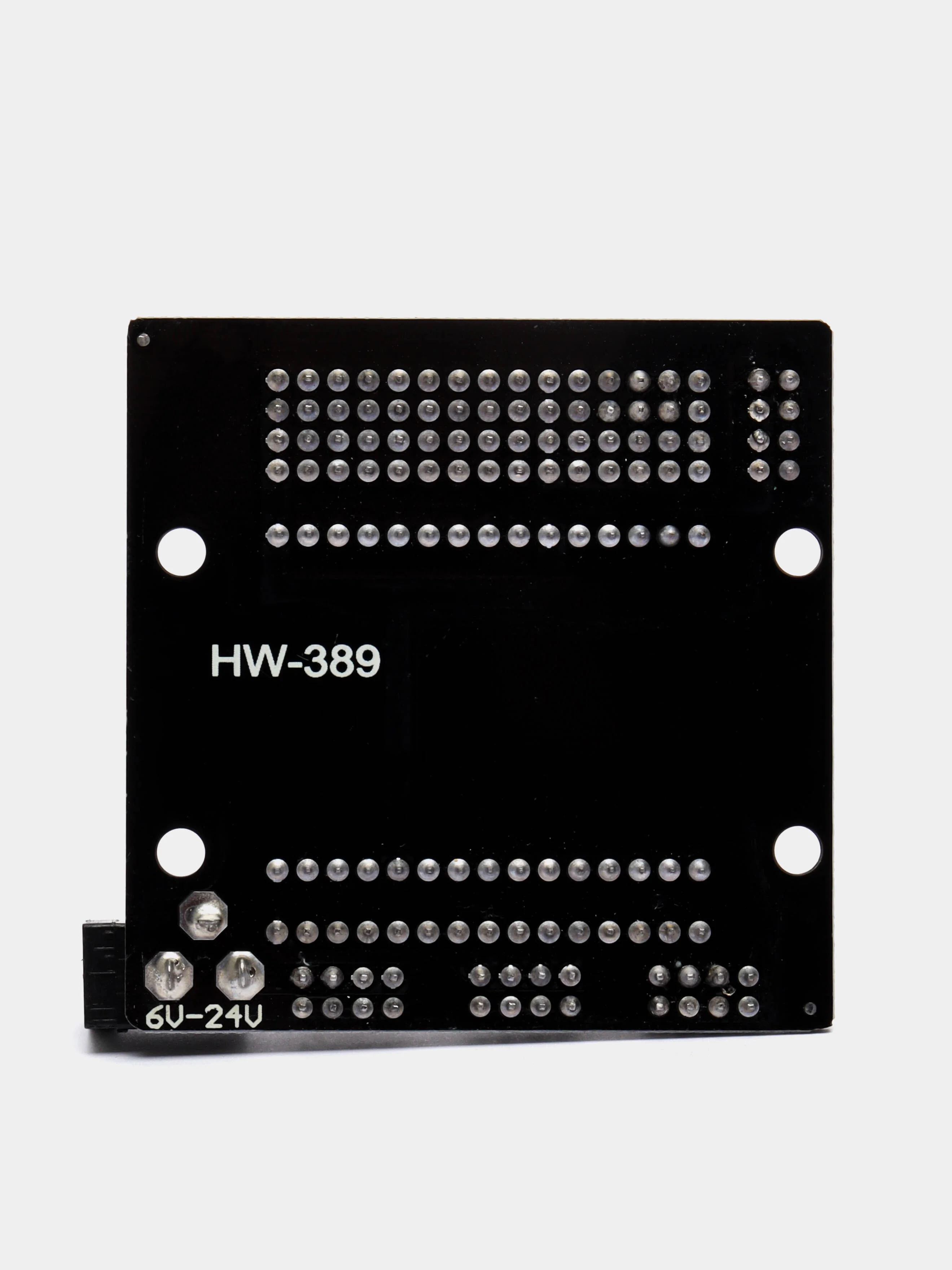

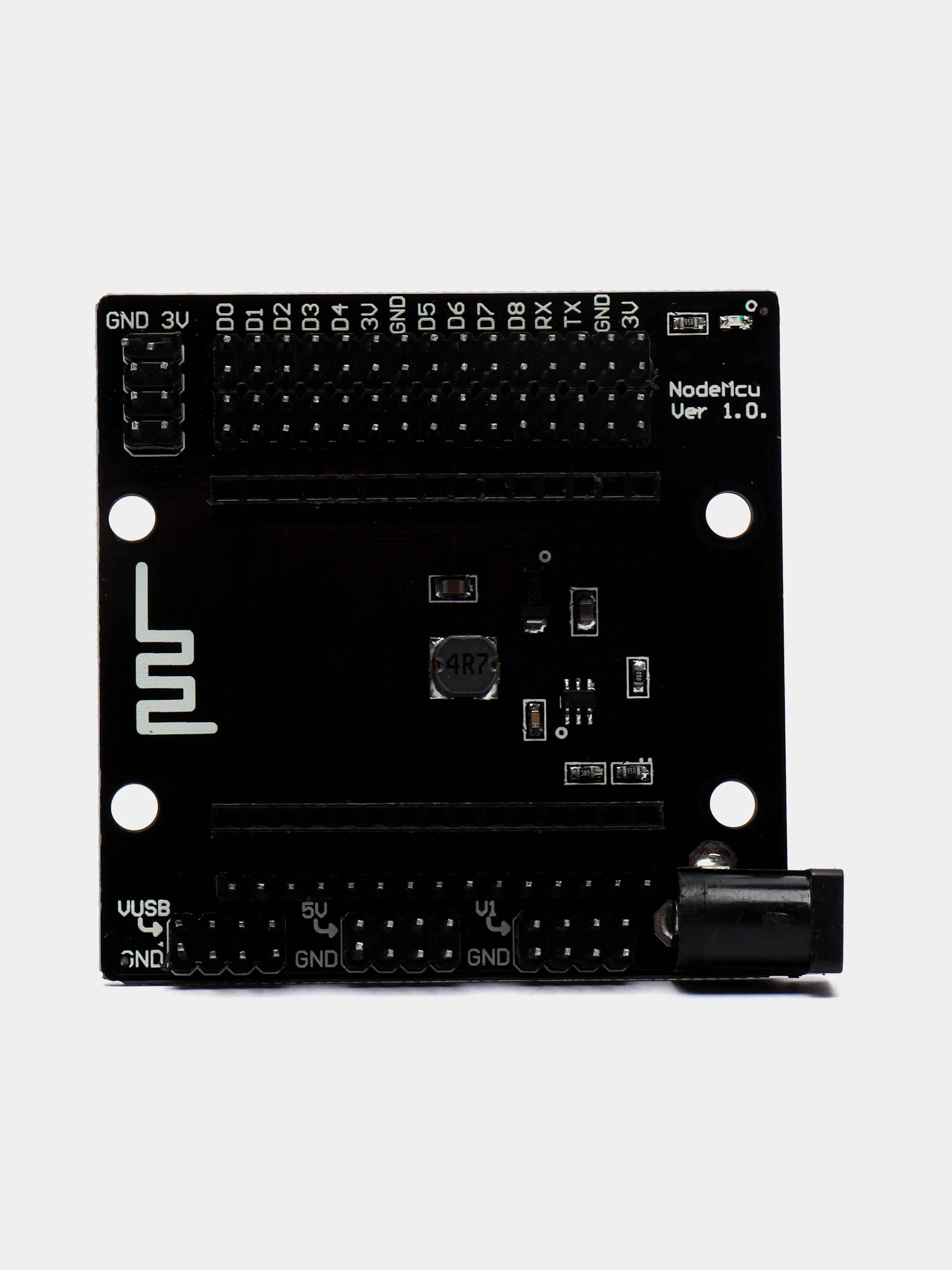

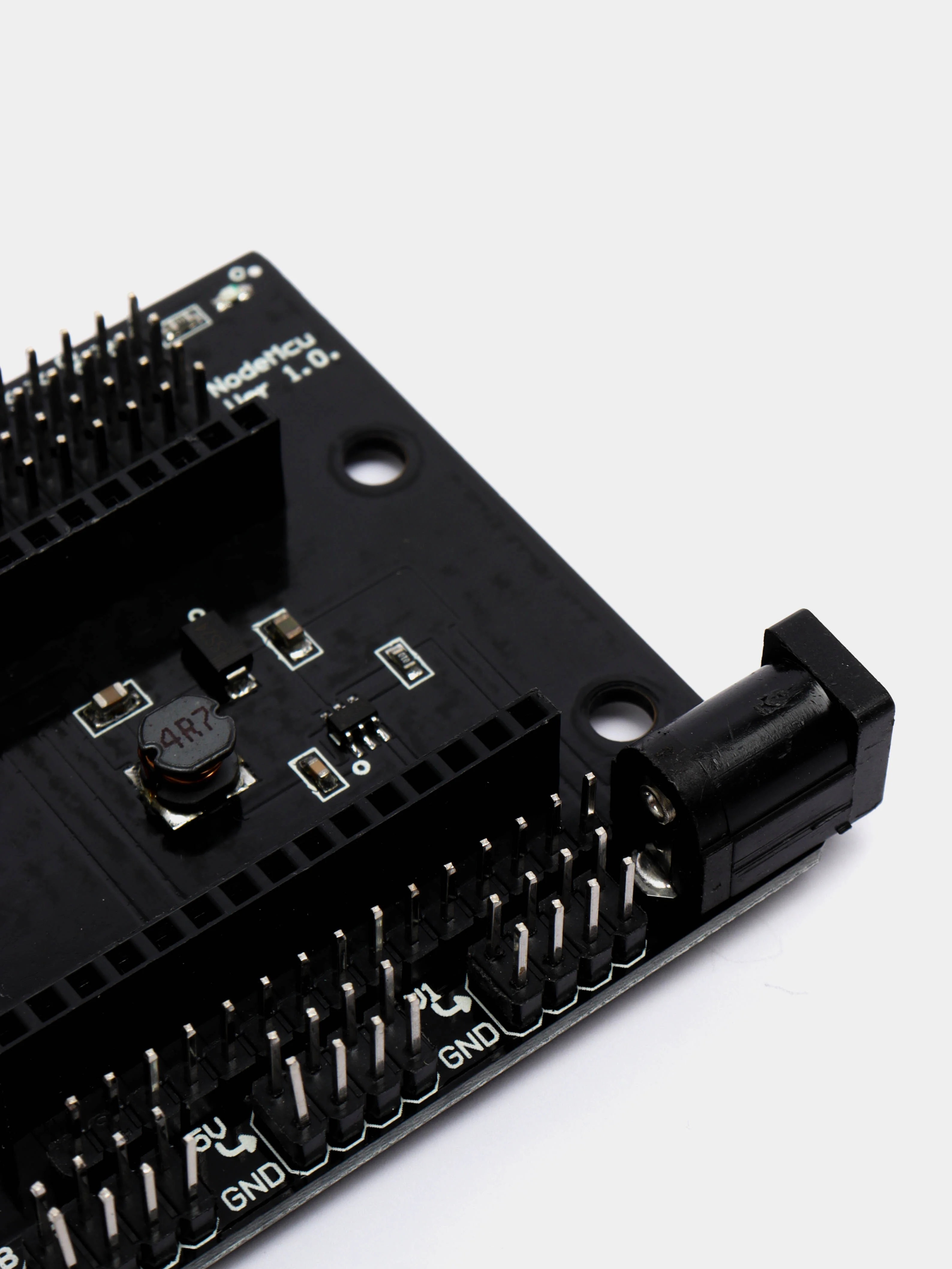

Плата расширения используется в качестве адаптера для микроконтроллера NodeMcu v3. Обеспечивает напряжение питания контроллера и периферии (датчиков, двигателей и т.п.) от внешнего источника питания с напряжением 6 – 24 В постоянного тока. Перед использованием нужно сначала установить на нее микроконтроллер NodeMcu таким образом, чтобы его PCB антенна указывала на пиктограмму антенны, которая изображена на текстолите платы расширения. Микроконтроллер устанавливается в гнезда с расстоянием между контактами 2,54 мм. Далее к плате расширения нужно подключить внешний источник питания с напряжением 6 – 24 В постоянного тока. Мощность источника питания нужно подбирать с расчетом максимального потребления всей системы плюс 20%.
