Описание

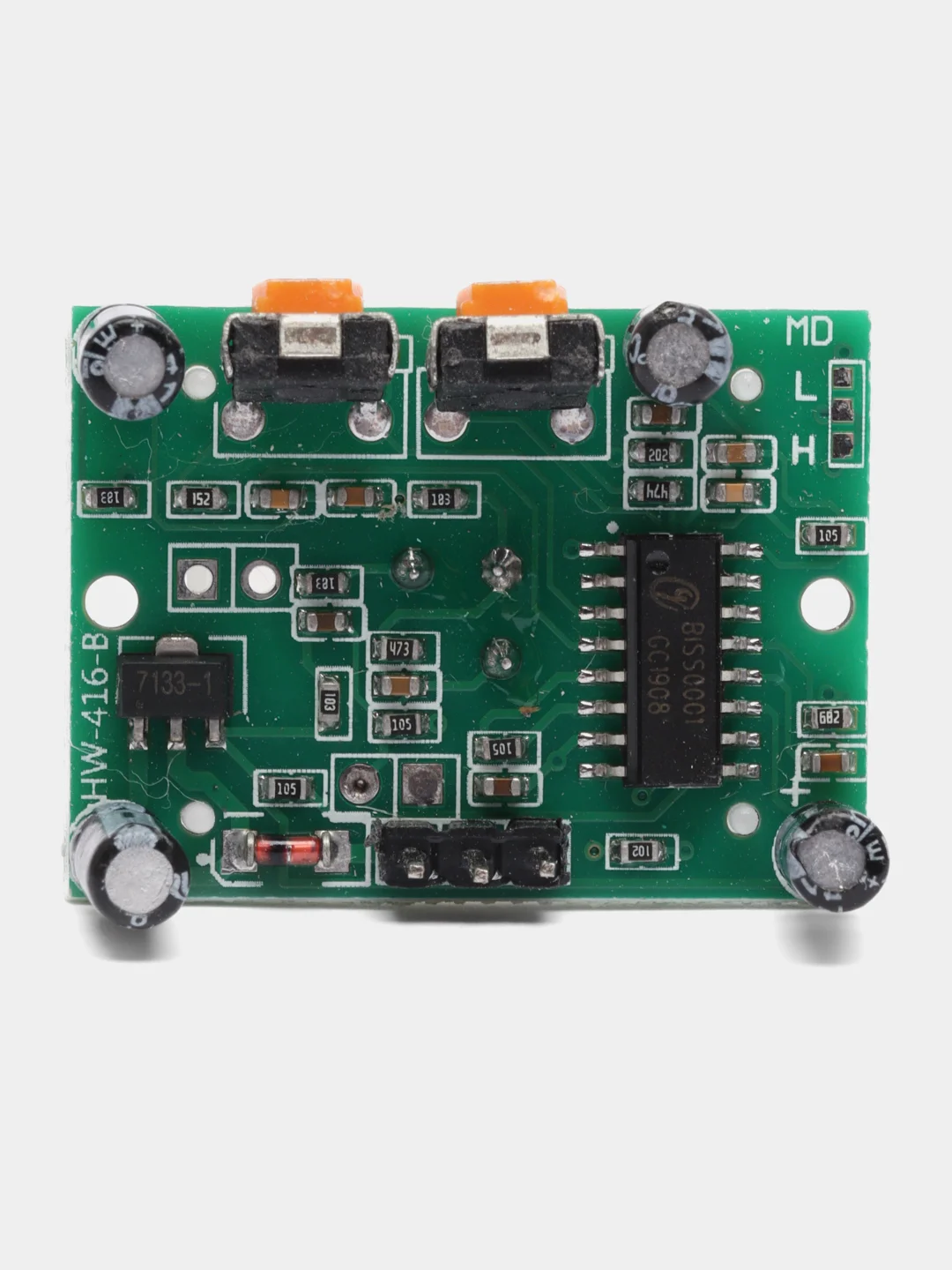

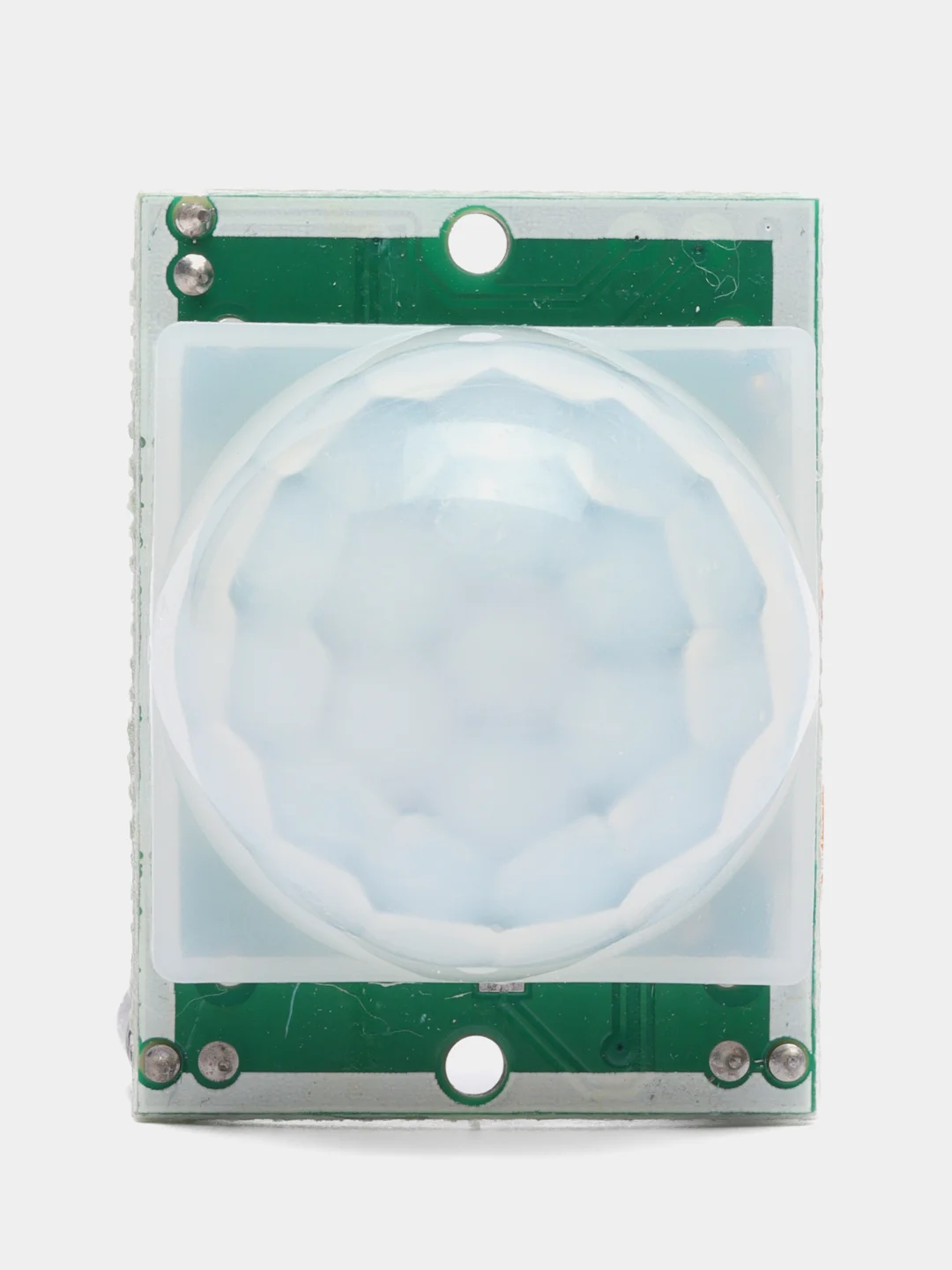

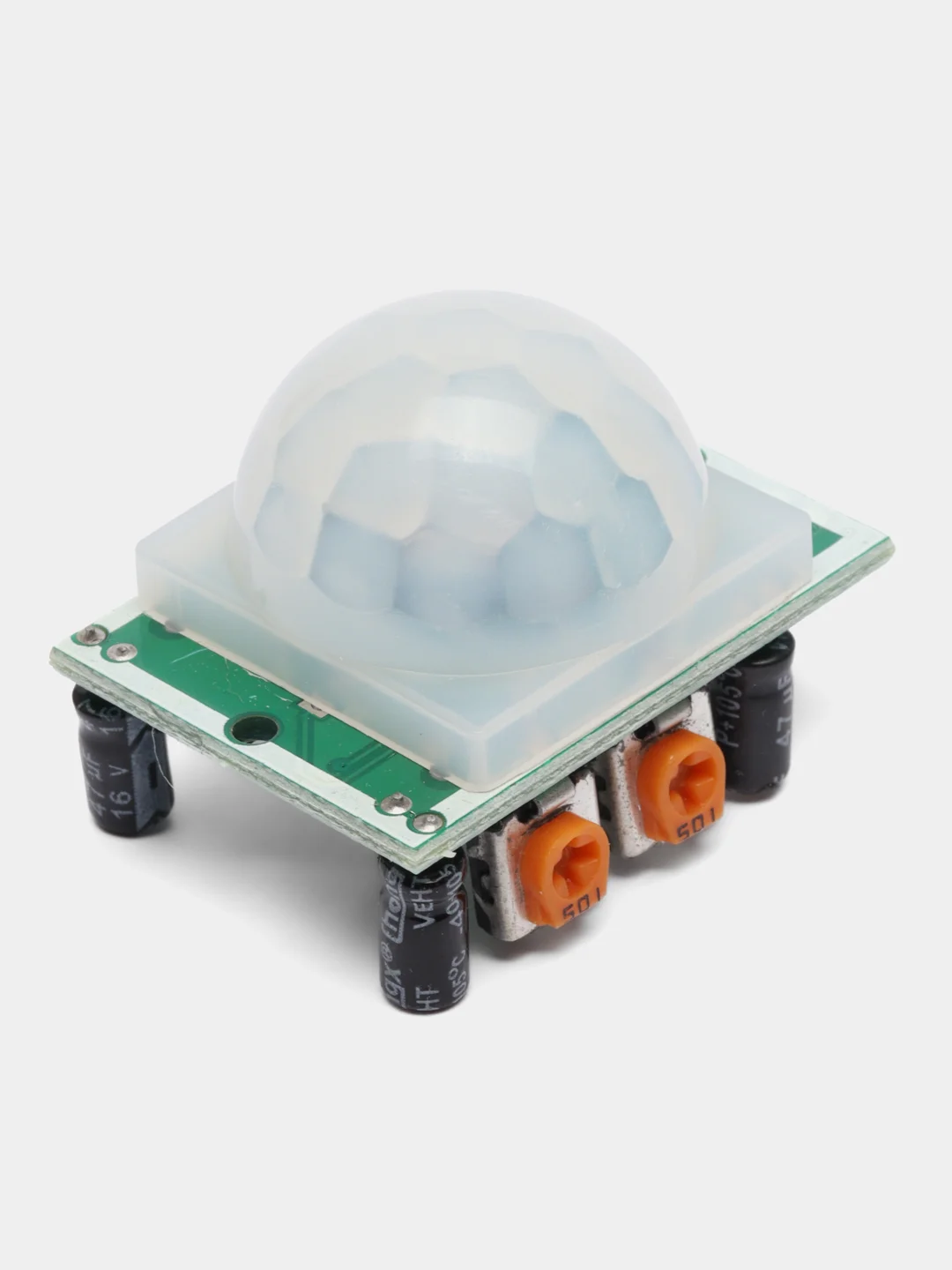

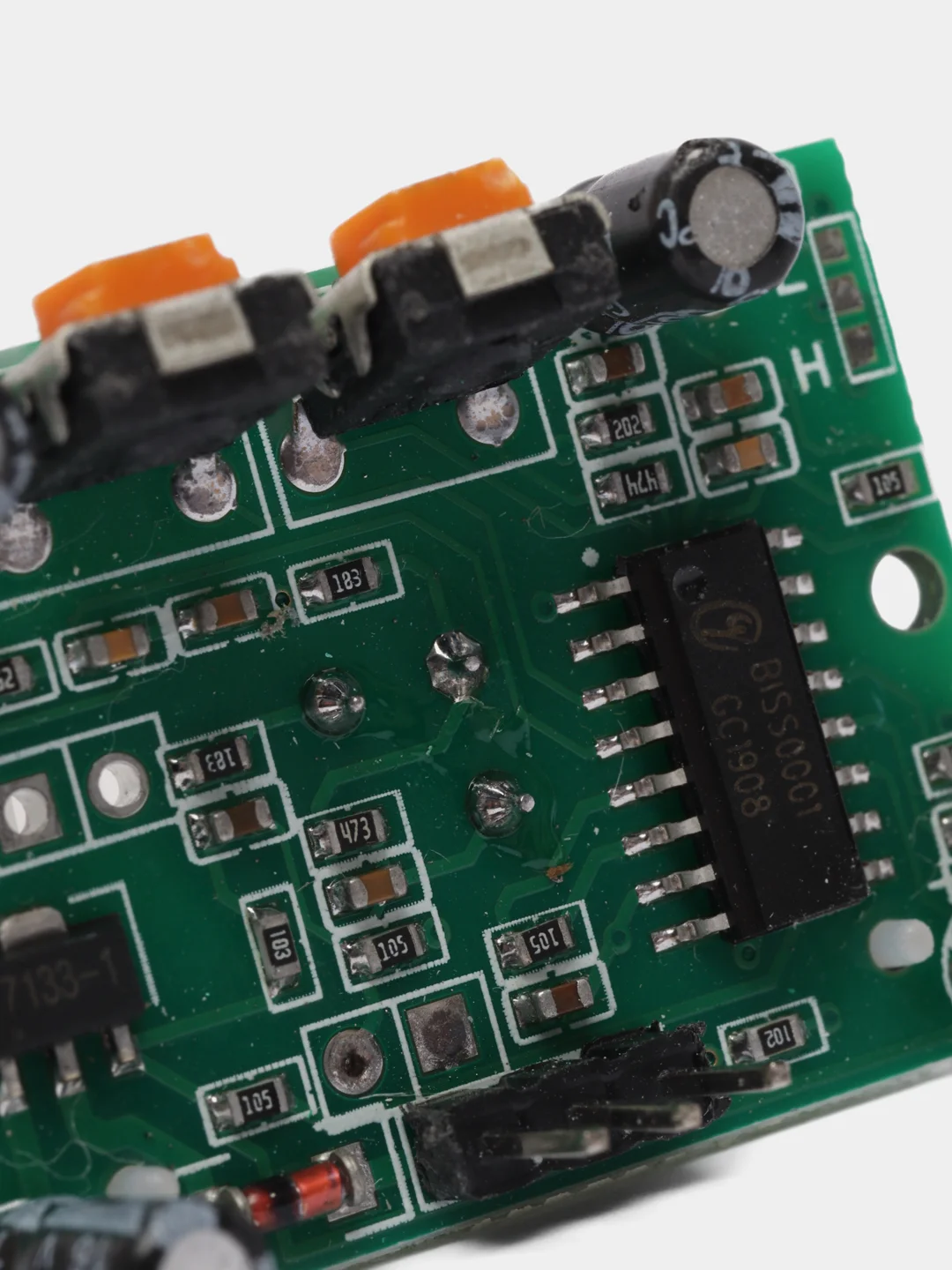

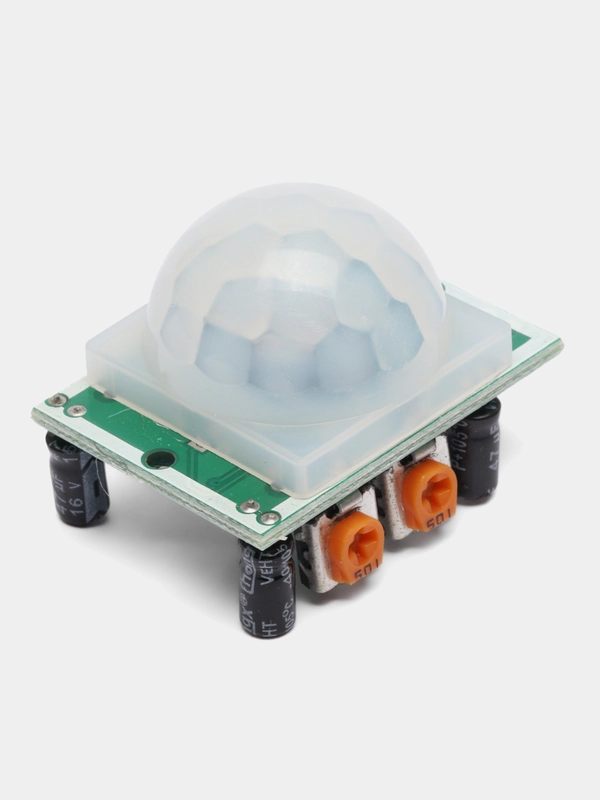

HC-SR501 - пироэлектрический инфракрасный датчик движения, позволяет обнаруживать движение людей в контролируемой зоне. Представляет из себя модуль состоящий из ИК сенсора 500BP, линзы Френеля, и управляющей модулем микросхемы BISS0001. Режим работы модуля задается перемычкой (режим H или режим L). В режиме H при срабатывании датчика несколько раз подряд на его выходе (на OUT) остается высокий логический уровень. В режиме L на выходе при каждом срабатывании датчика на выход подается отдельный импульс. Не рекомендуется использовать датчик в местах с резкими перепадами температур - резкий всплеск инфракрасного излучения от нагрева он будет воспринимать как появление перемещающегося объекта, что может вызвать ложное срабатывание. HC-SR501 часто применяется в охранных сигнализациях, а так же в умных домах для контроля освещения при появлении в помещении человека.
Характеристики:
- Дальность действия: 3-7м (подстраивается)
- Рабочее напряжение: 4.5-20В
- Угол обзора: <140°
- Рабочая температура: -20 - +80°C
