Описание

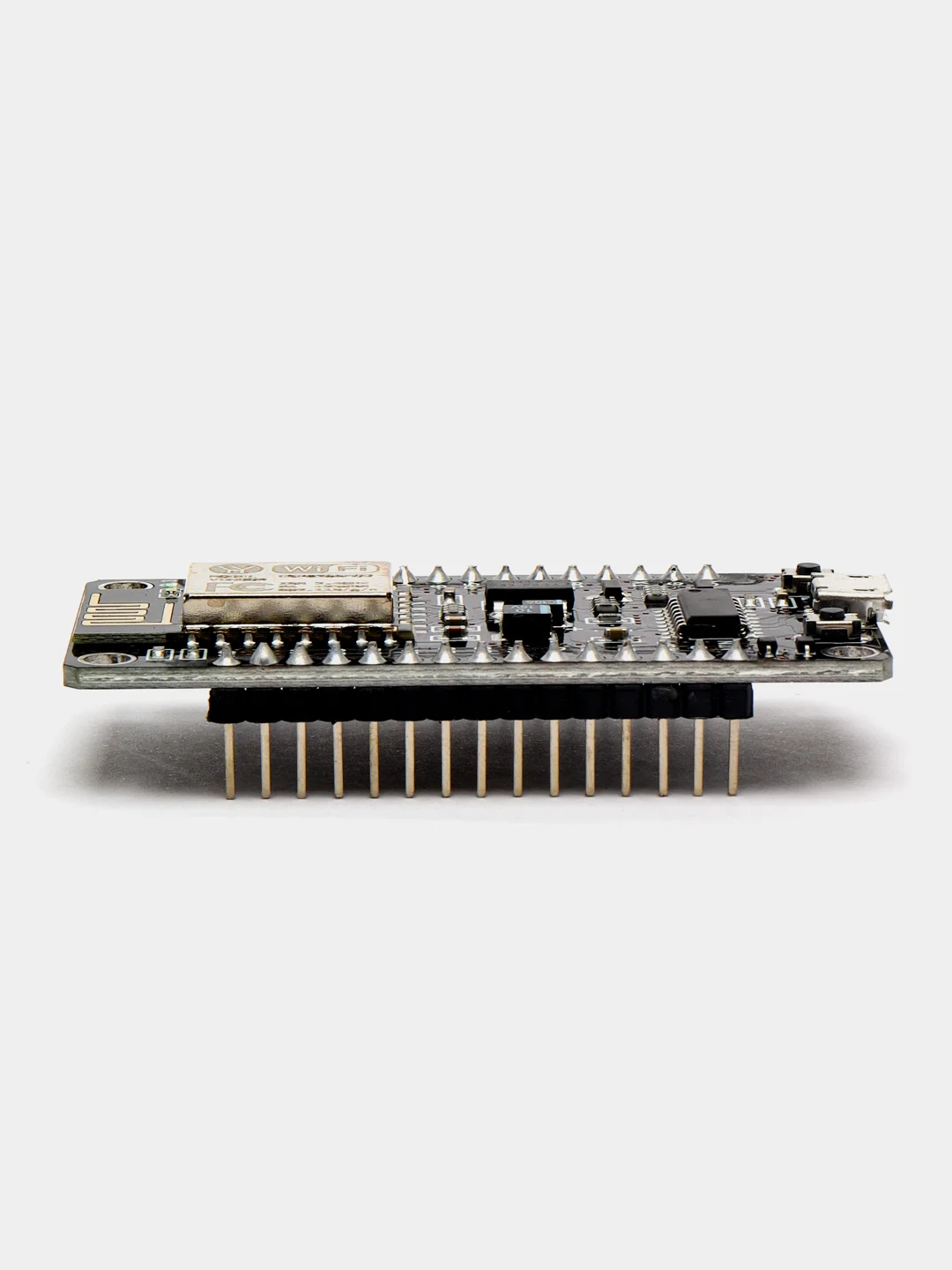

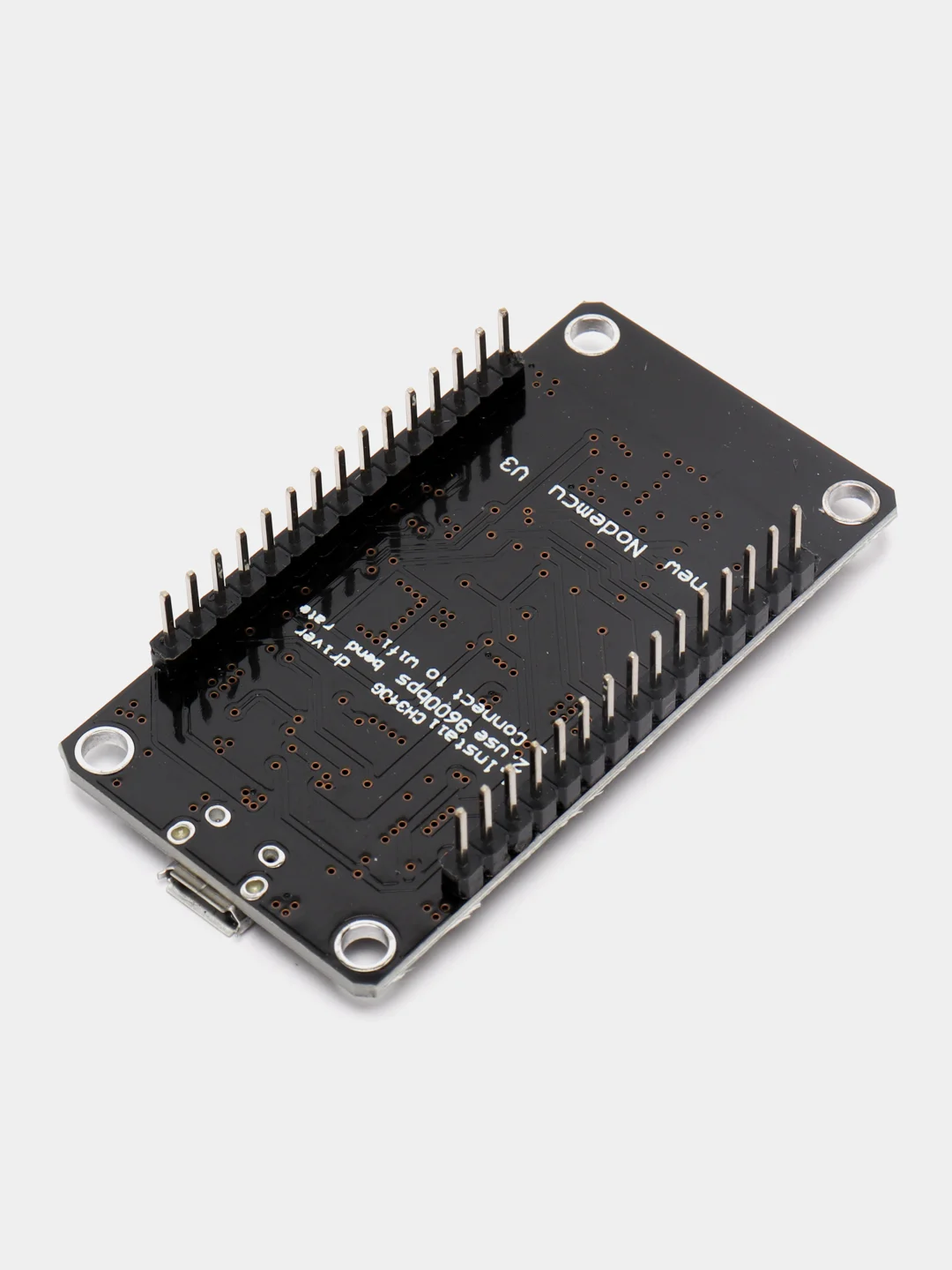

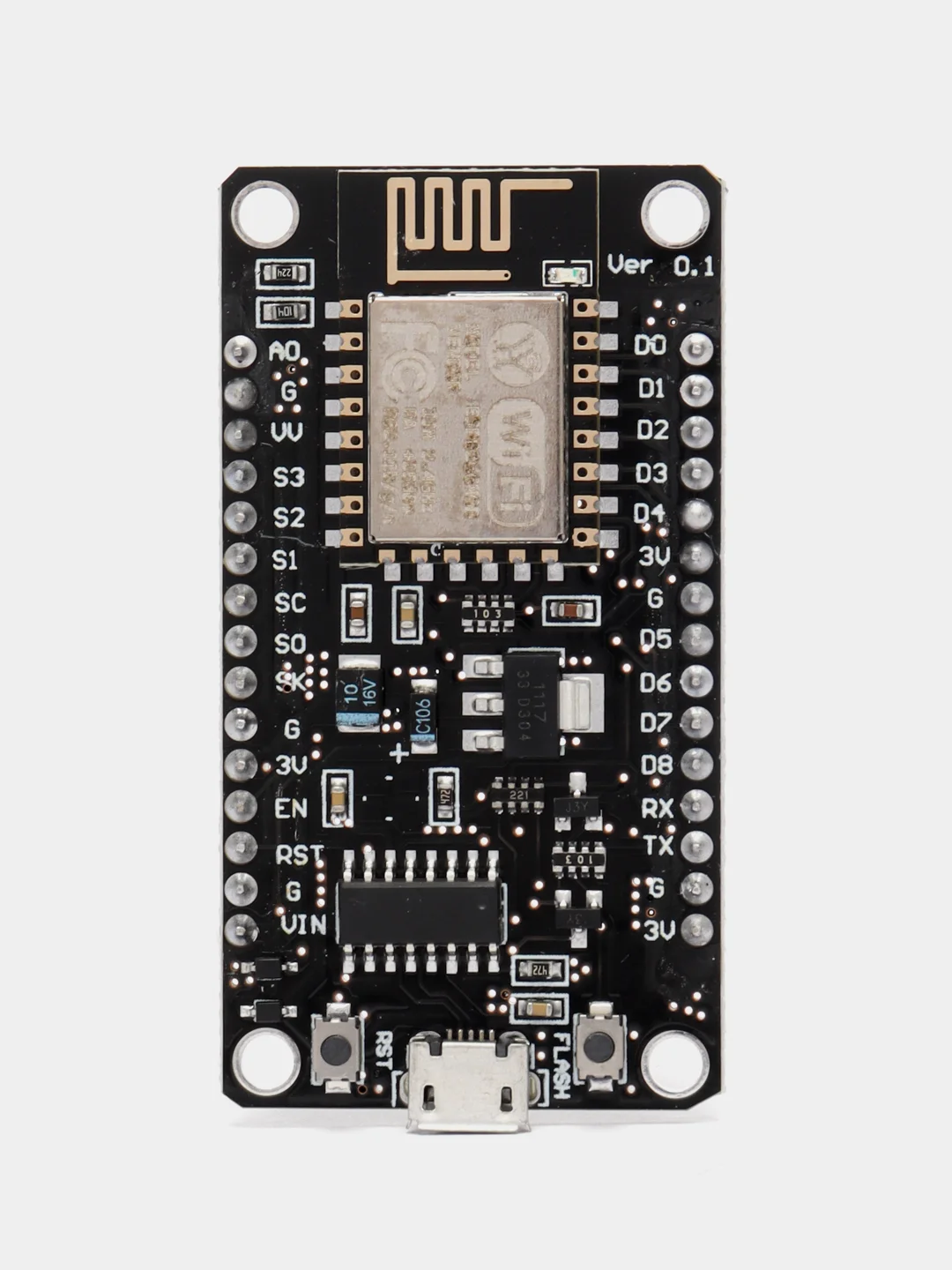

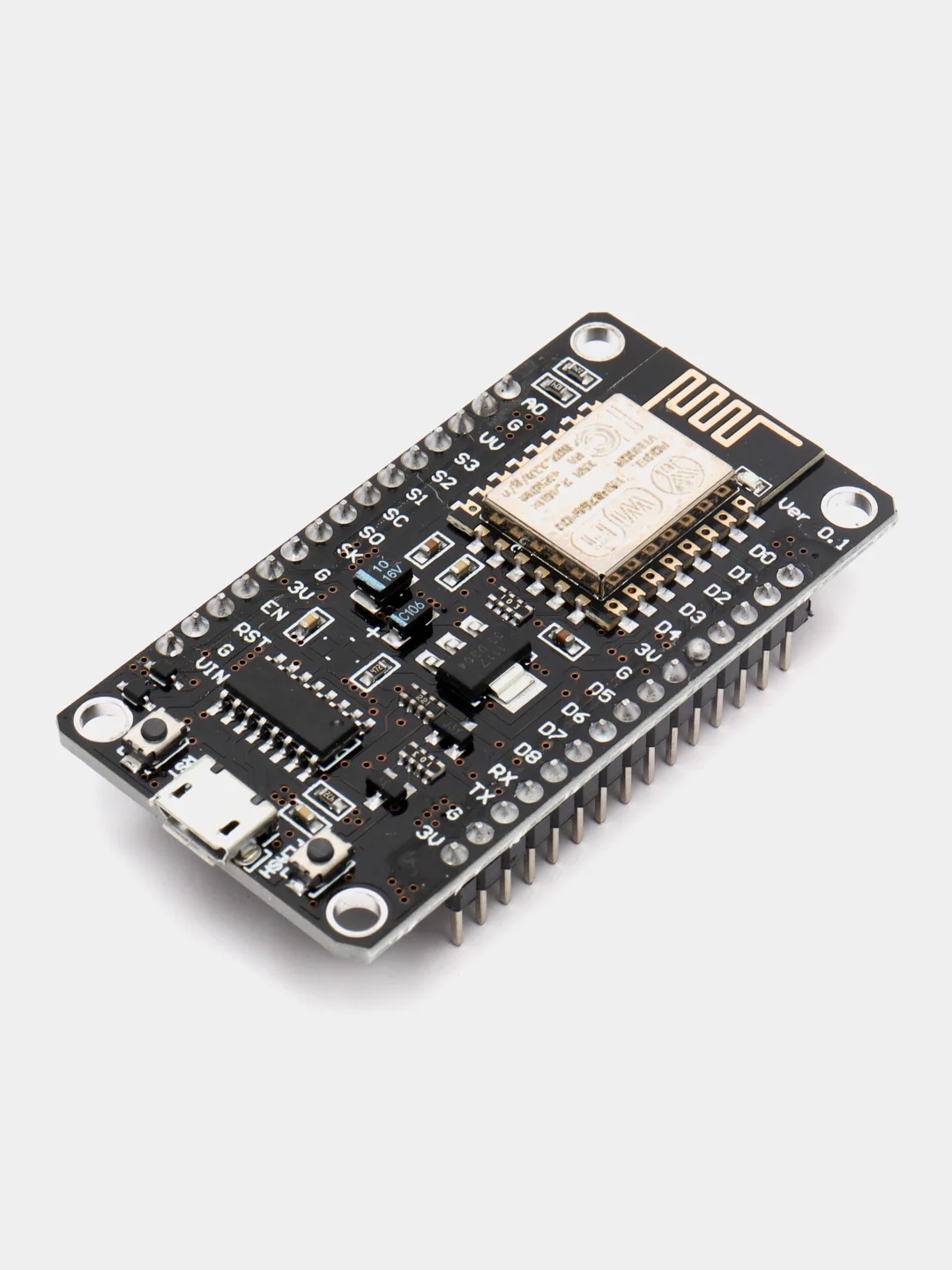

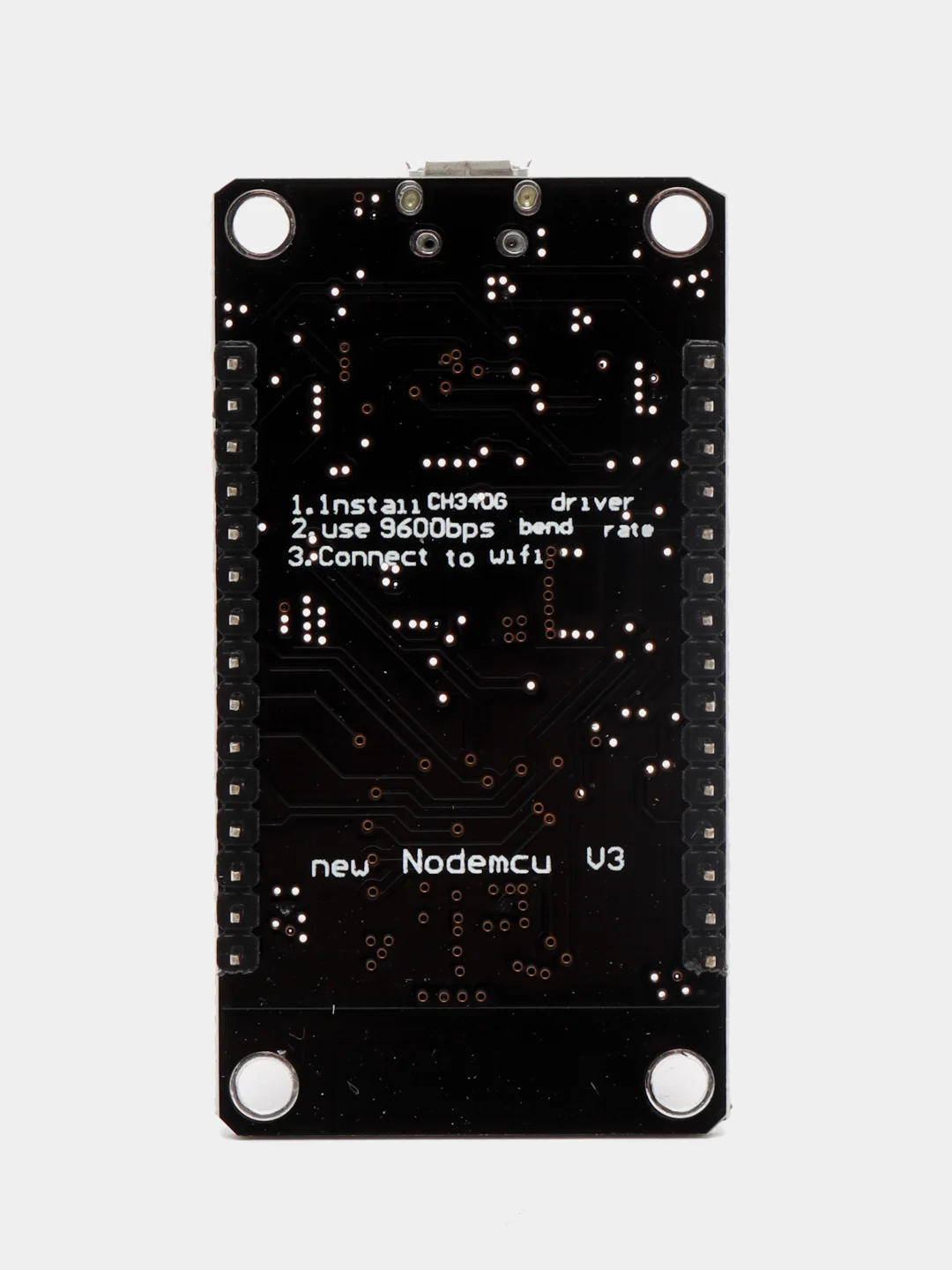

Плата NodeMcu v3 Lolin построена на микроконтроллере ESP8266 с интерфейсом Wi-Fi и конвертере USB-UART на базе микросхемы CH340G. Плата содержит всё необходимое для поддержки установленного микроконтроллера: 11 портов ввода-вывода общего назначения, которые дополнительно могут использоваться в качестве ШИМ, АЦП, UART, SPI, I²C/TWI, SDIO и разъем micro-USB, кнопка сброса и кнопка отладки. Устройство может получать питание непосредственно от USB, либо от вывода Vin, контроллер автоматически определяет и выбирает наиболее подходящий источник тока. Чтобы начать, просто соедините его с компьютером посредством кабеля USB A -> Micro-B (продается отдельно) и установите драйвера и среду разработки на компьютер.
Для данной платформы можно использовать среду разработки ESPlorer IDE с языками программирования LUA, Python и AT команды, или среду разработки Arduino IDE с языком программирования C/C++
Этот модуль совместим с макетными и монтажными платами с шагом 2,54 мм. Для удобства подключения питания и периферии к данному контроллеру можете использовать плату расширения ввода/вывода.
Характеристики:
- Микроконтроллер: ESP8266
- Тактовая частота: 80 МГц (до 160 МГц)
- Конвертер USB-UART: CH340G
- Беспроводной интерфейс: Wi-Fi 802.11 b/g/n 2,4 ГГц
- Загрузчик: NodeMCU
- ОЗУ (RAM): 160 КБ, доступно до 50 КБ
- ПЗУ (ROM): 4 МБ
- Портов ввода-вывода: 11
- Рабочее напряжение: 3,3 В
- Входное напряжение: 5-12 В
- Потребляемый ток: до 220 мА
- Размер (Д х Ш х В): 58 x 31 x 13 мм
- Вес: 10 г
