TP4056

4.56

(18 оценок)

Более 200 заказов

Количество:

Тип разъема:

MicroUSB

Type-c

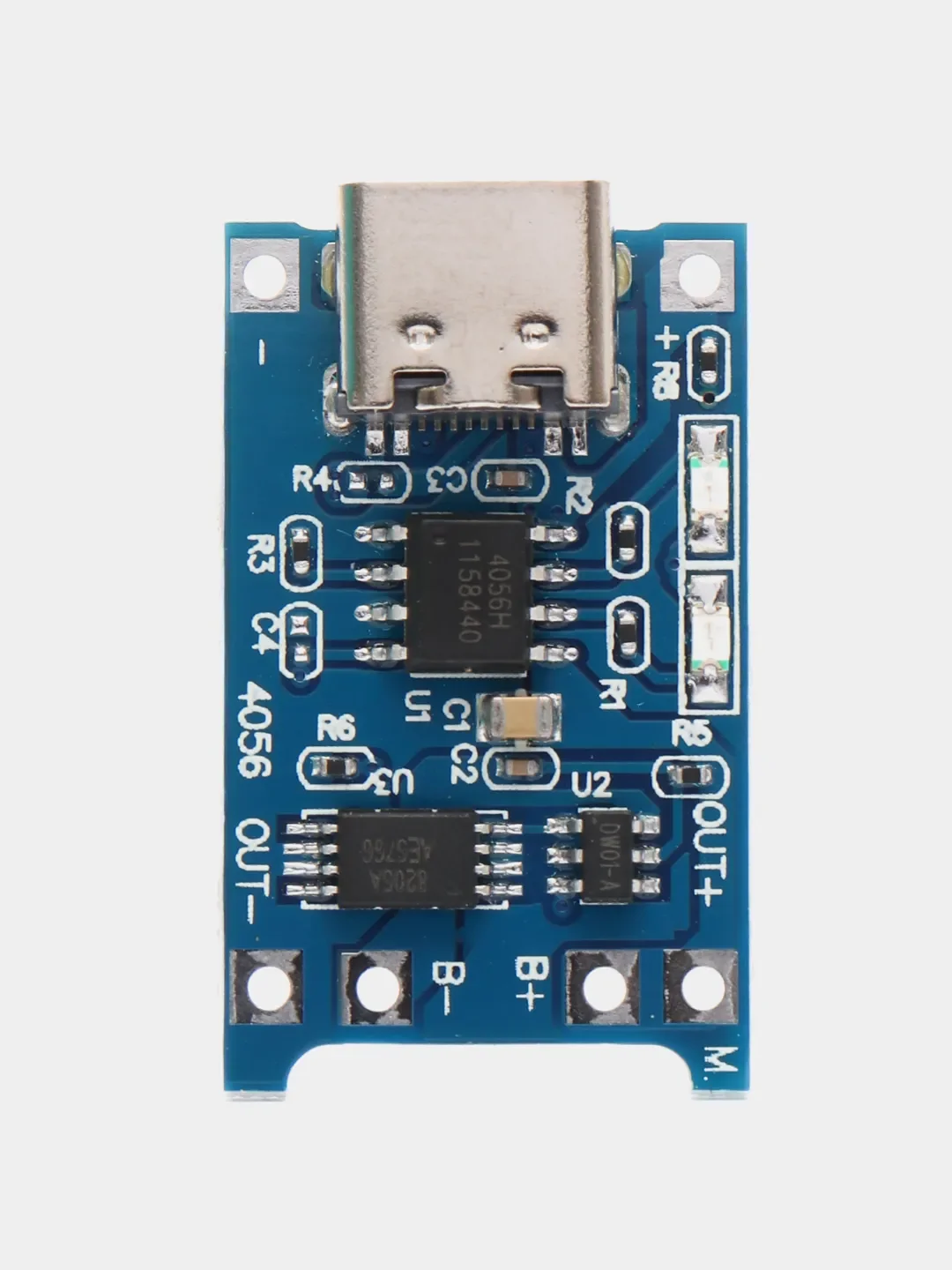

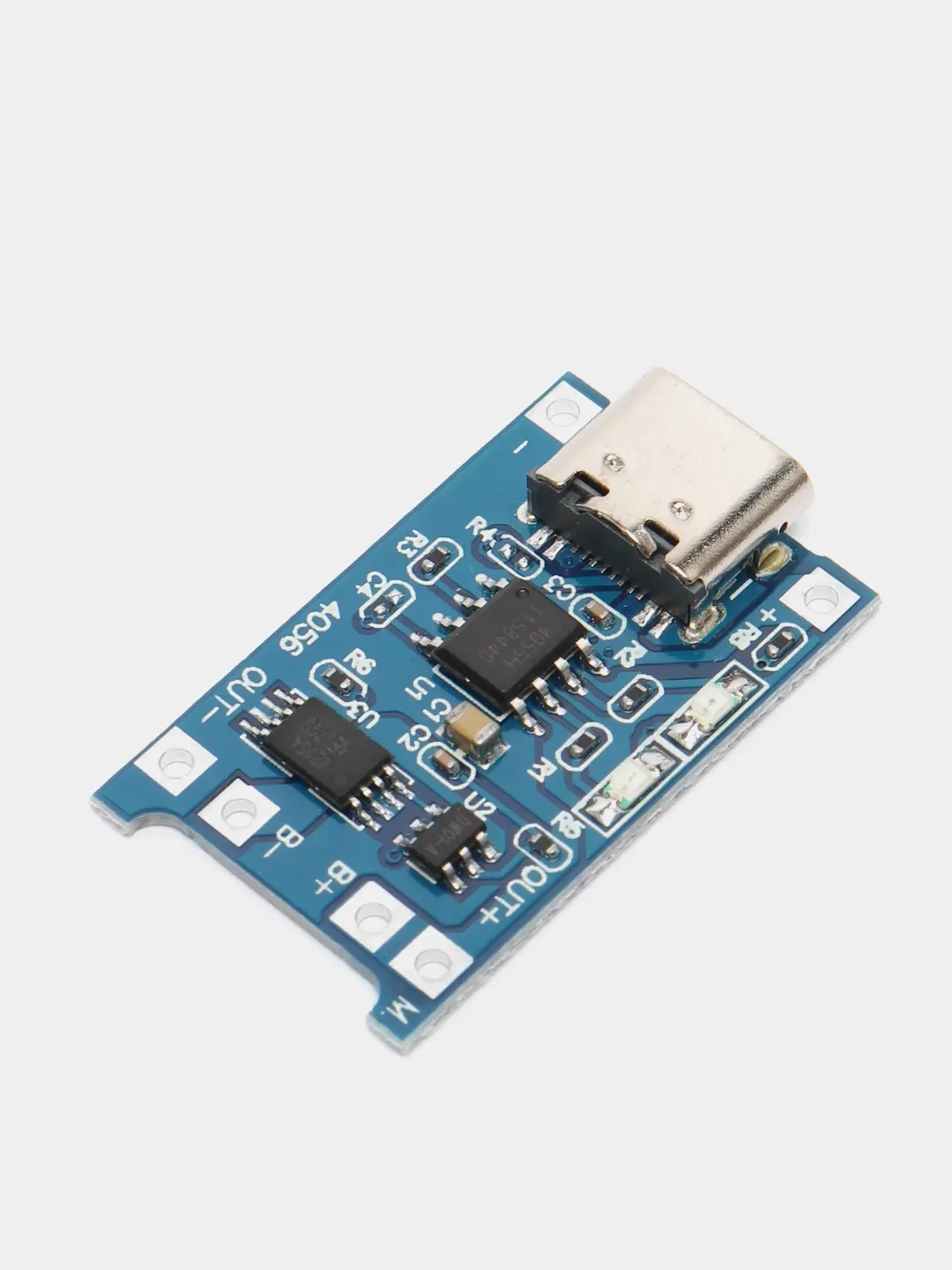

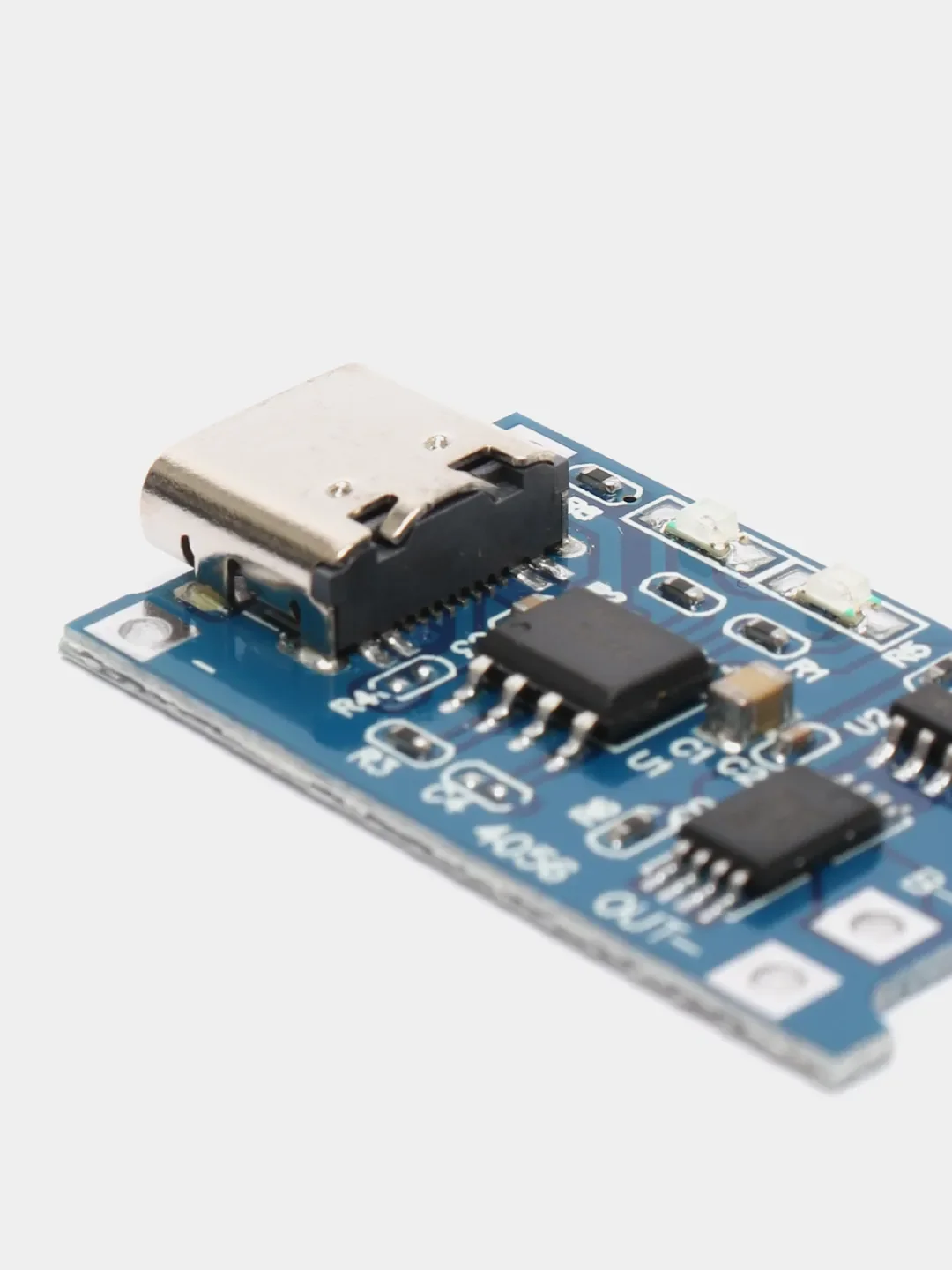

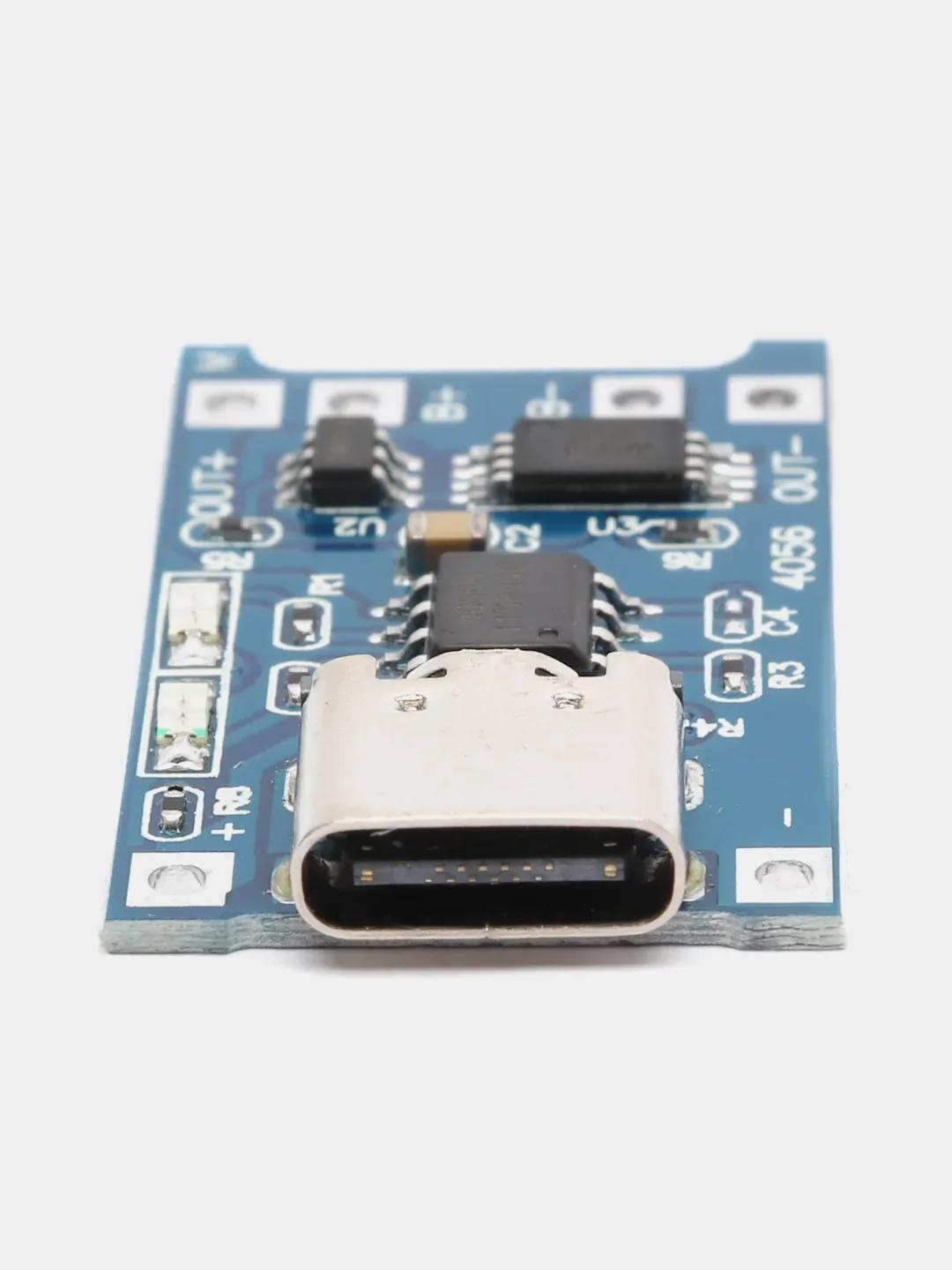

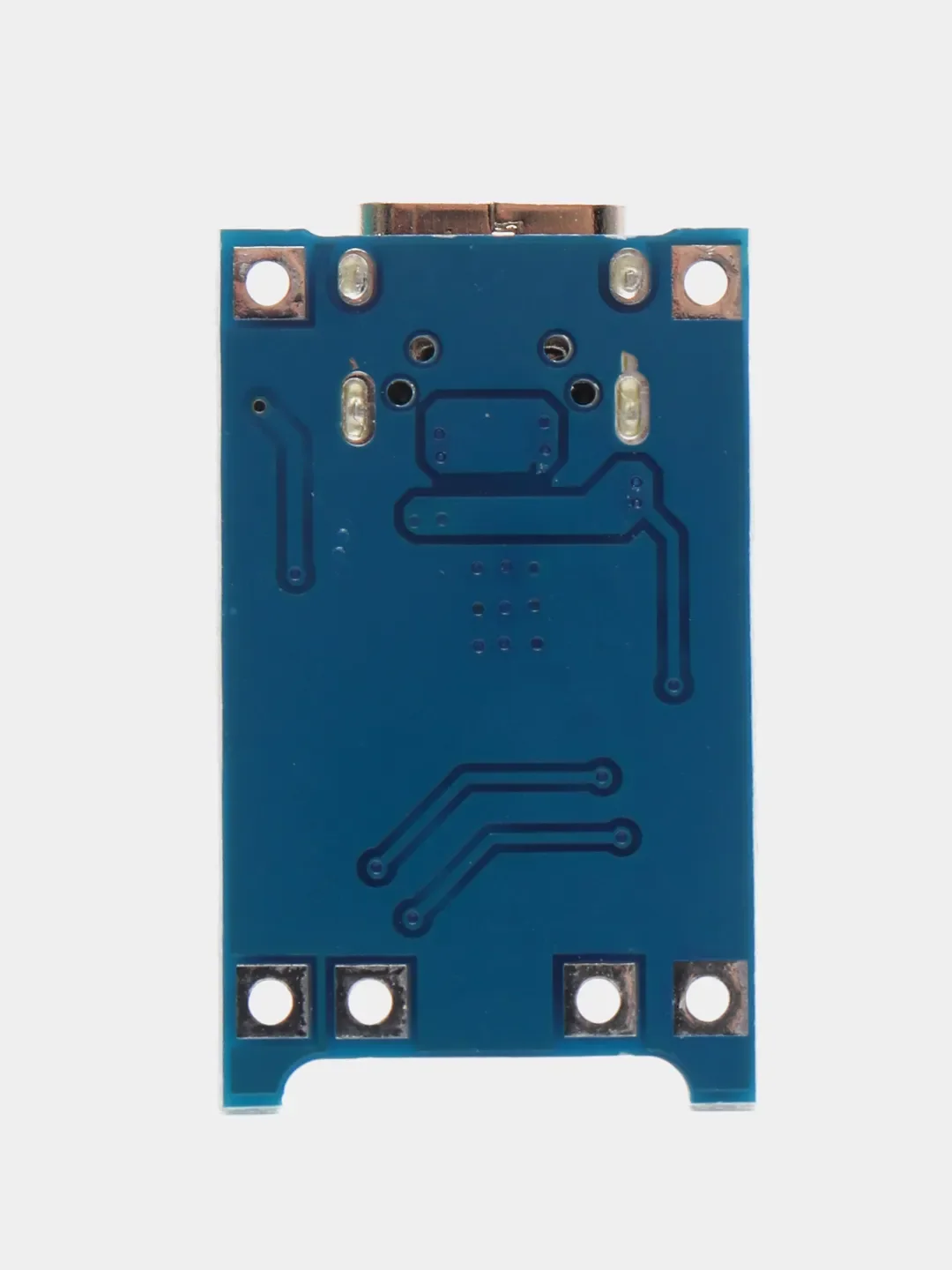

Зарядное устройство с защитой TP4056, Type-C и Micro-USB.

Зарядка 10% током до напряжения 2,9 В
Выходное напряжение зарядки: 4,2 В
Максимальный ток зарядки: 1000 мА
Напряжение защиты от перезарядки аккумулятора: 4,28 В
Напряжение защиты разряда батареи: 2,8 В
Максимальный ток разряда 3 А
Срабатывание защиты при токе выше 3 А

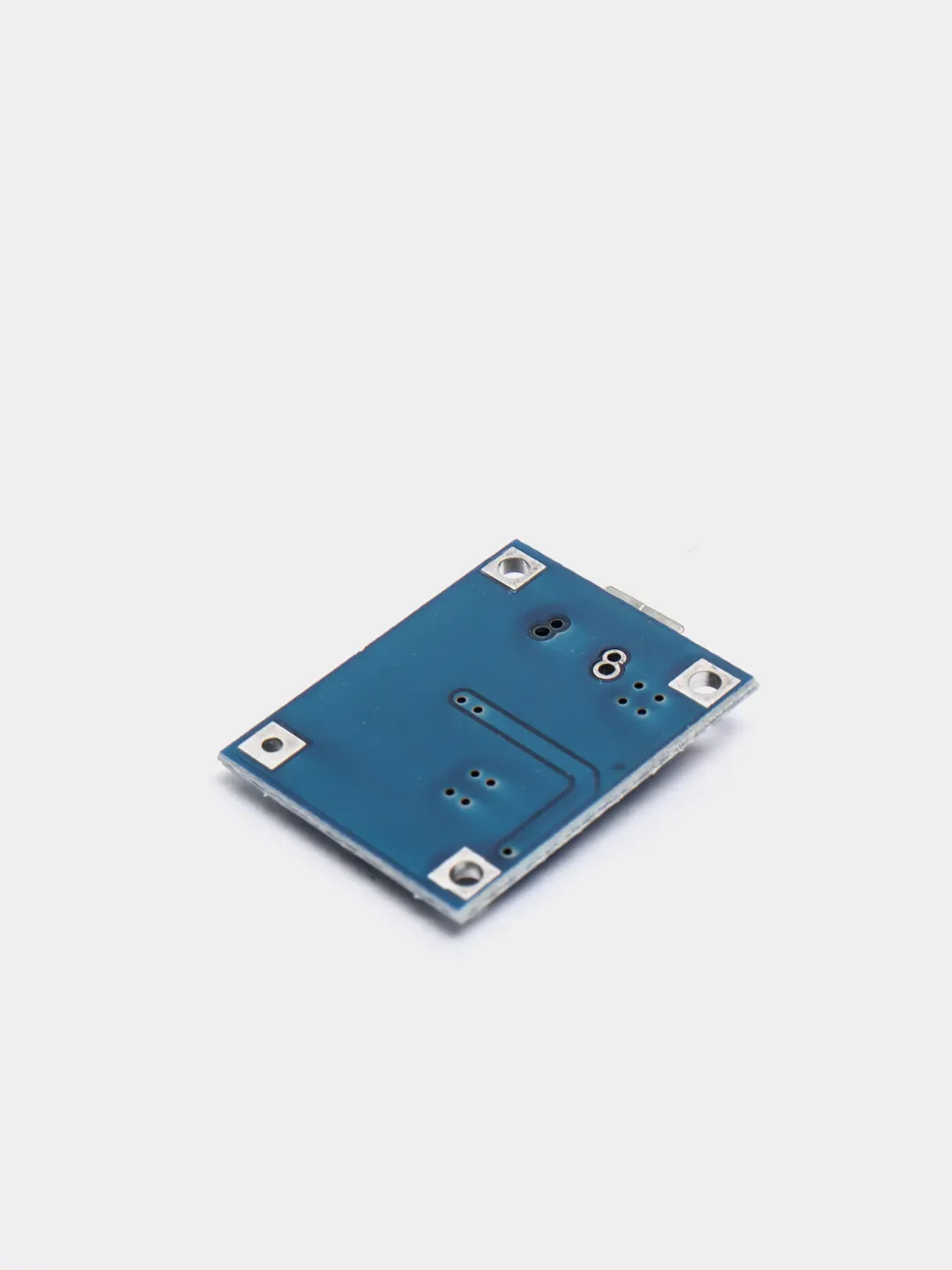

Размер платы: около 25 x 16 мм
Состояние светодиодов: красный - аккумулятор заряжается, зеленый - аккумулятор полностью заряжен

Описание

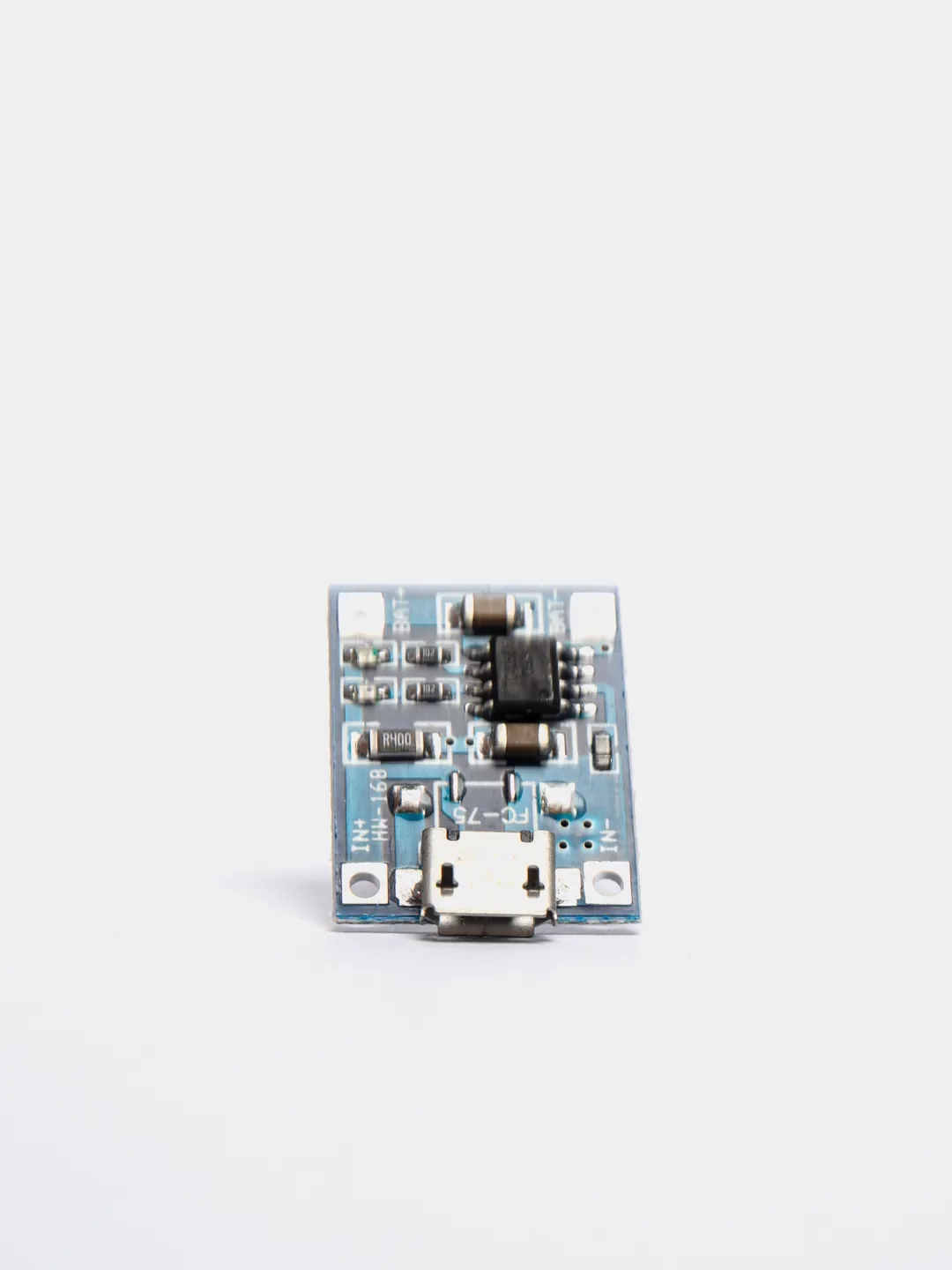

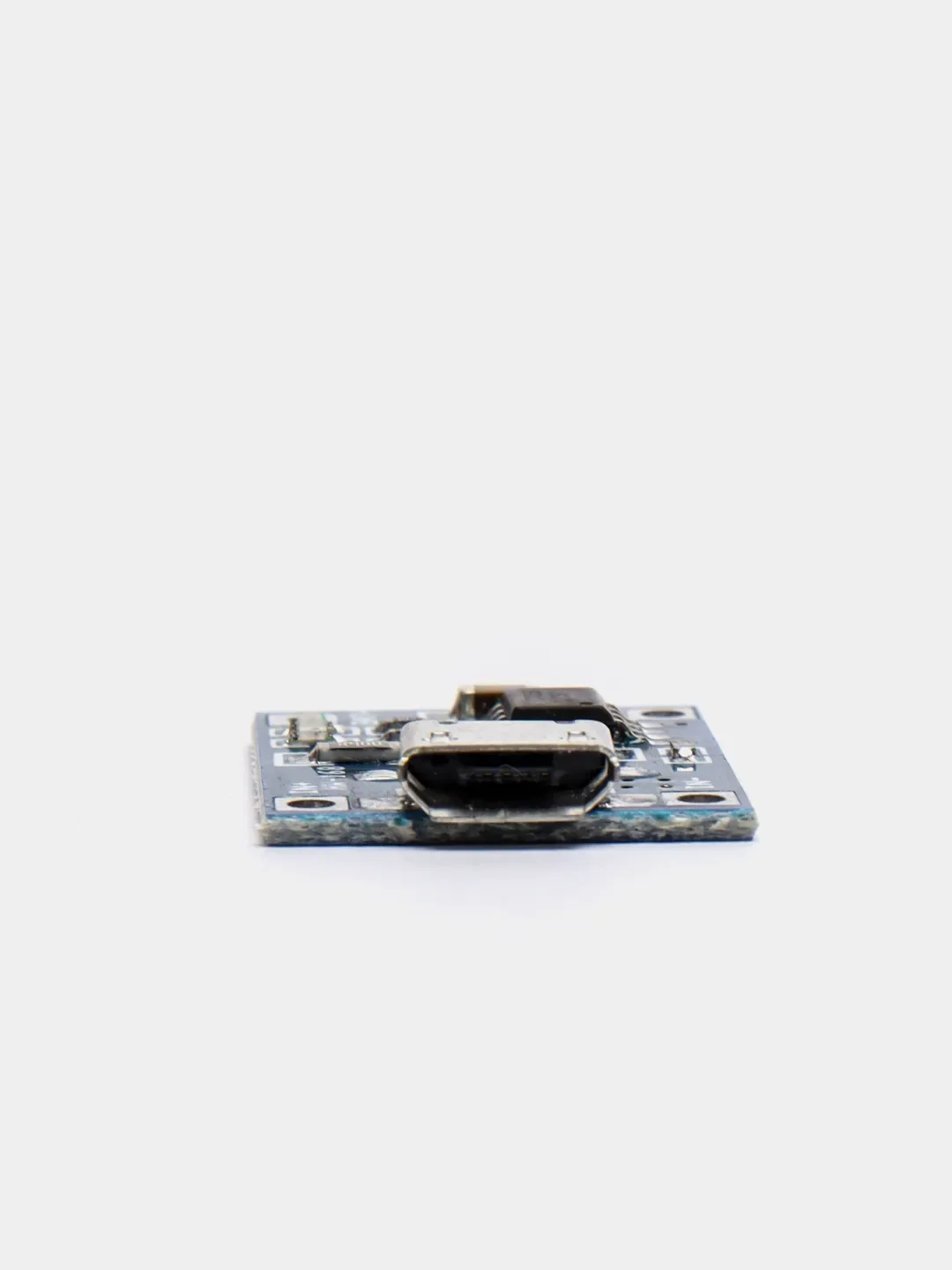

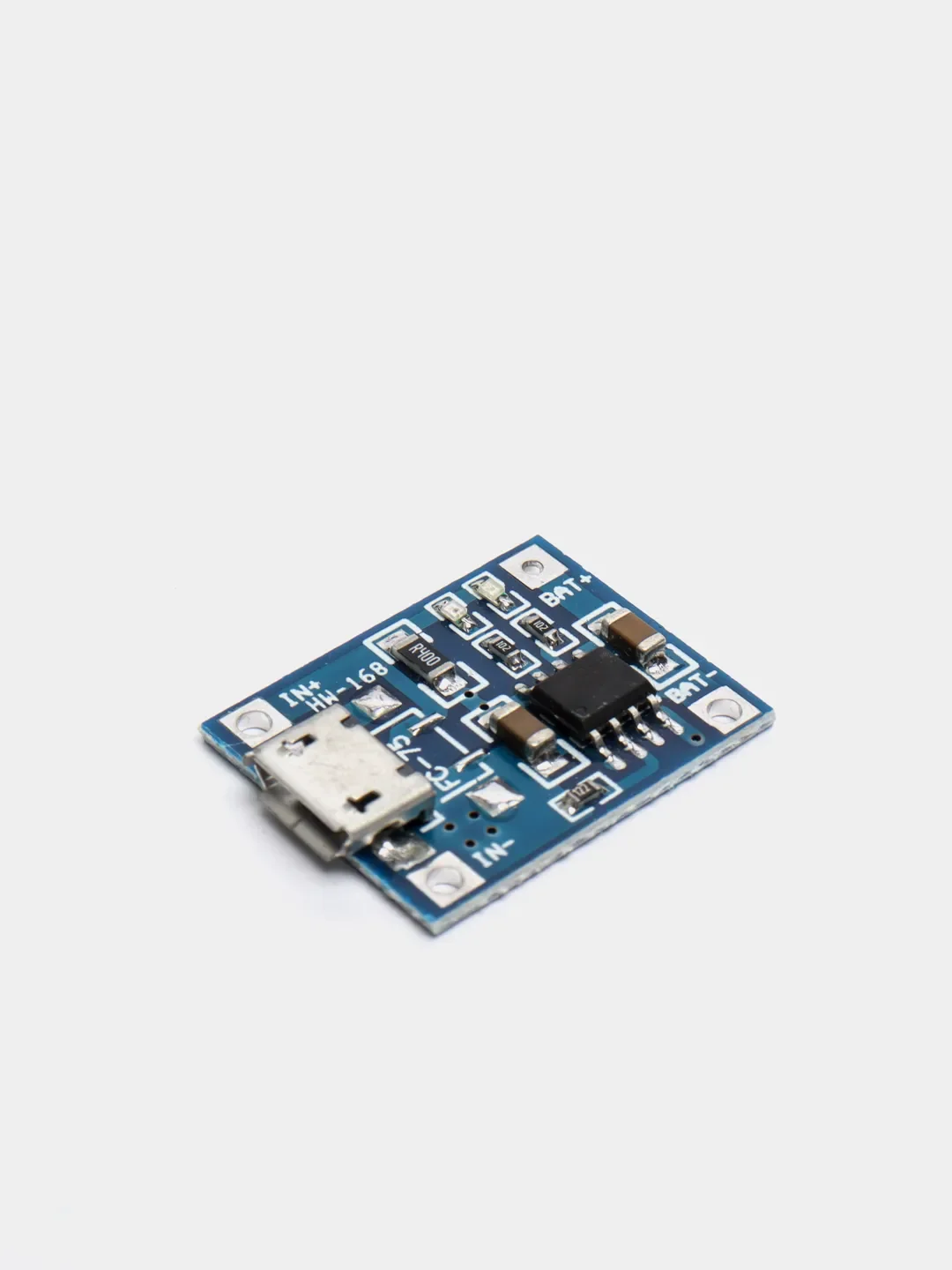

Зарядное устройство 18650 с micro-USB для Li-ion, Li-po аккумуляторов — это модуль TP4056 с защитой и с встроенным в микросхему термодатчиком. Предназначен для безопасной зарядки литиевых элементов питания с номинальным напряжением 3,7 В. На плате установлен микро-USB разъем, что обеспечивает удобство для подключения к зарядному 18650 устройству внешнего питания.

Процесс платы зарядки разбит на несколько этапов:

Зарядка 10% током до напряжения 2,9 В
Зарядка максимальным током 1 А до уровня 4,2 В
При достижении напряжения 4,2 В на батарее, происходит стабилизация на уровне 4,2 В
При напряжении 4,2 В на элементе, ток плавно падает по мере зарядки до 10%
Микросхема TP4056 отключает цепь заряда.

На всех этапах постоянно производится контроль напряжения подключенного аккумулятора. Зарядное устройство снабжено функциями защиты аккумулятора от разряда, перезаряда и от перенапряжения при зарядке.
