Описание

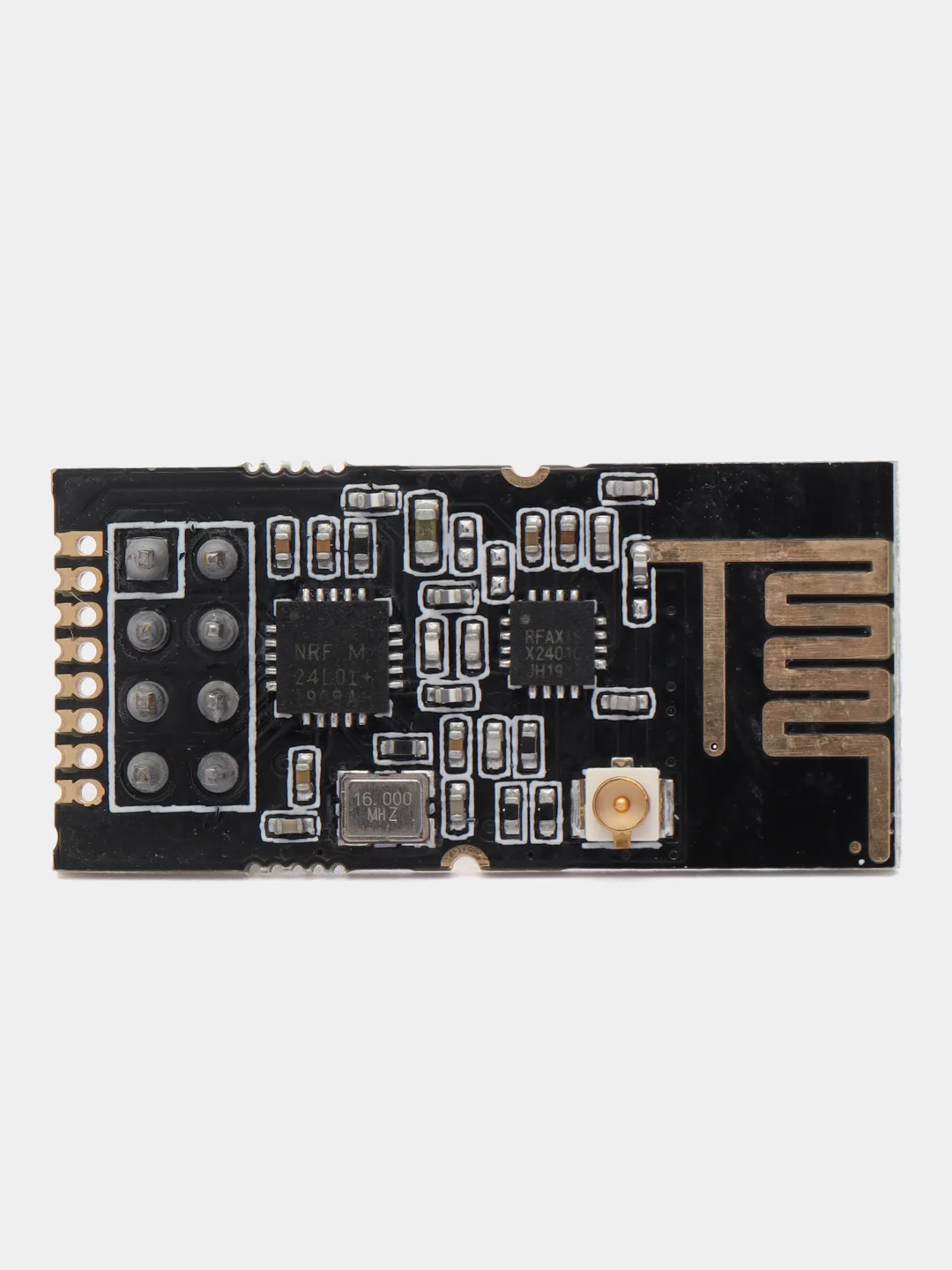

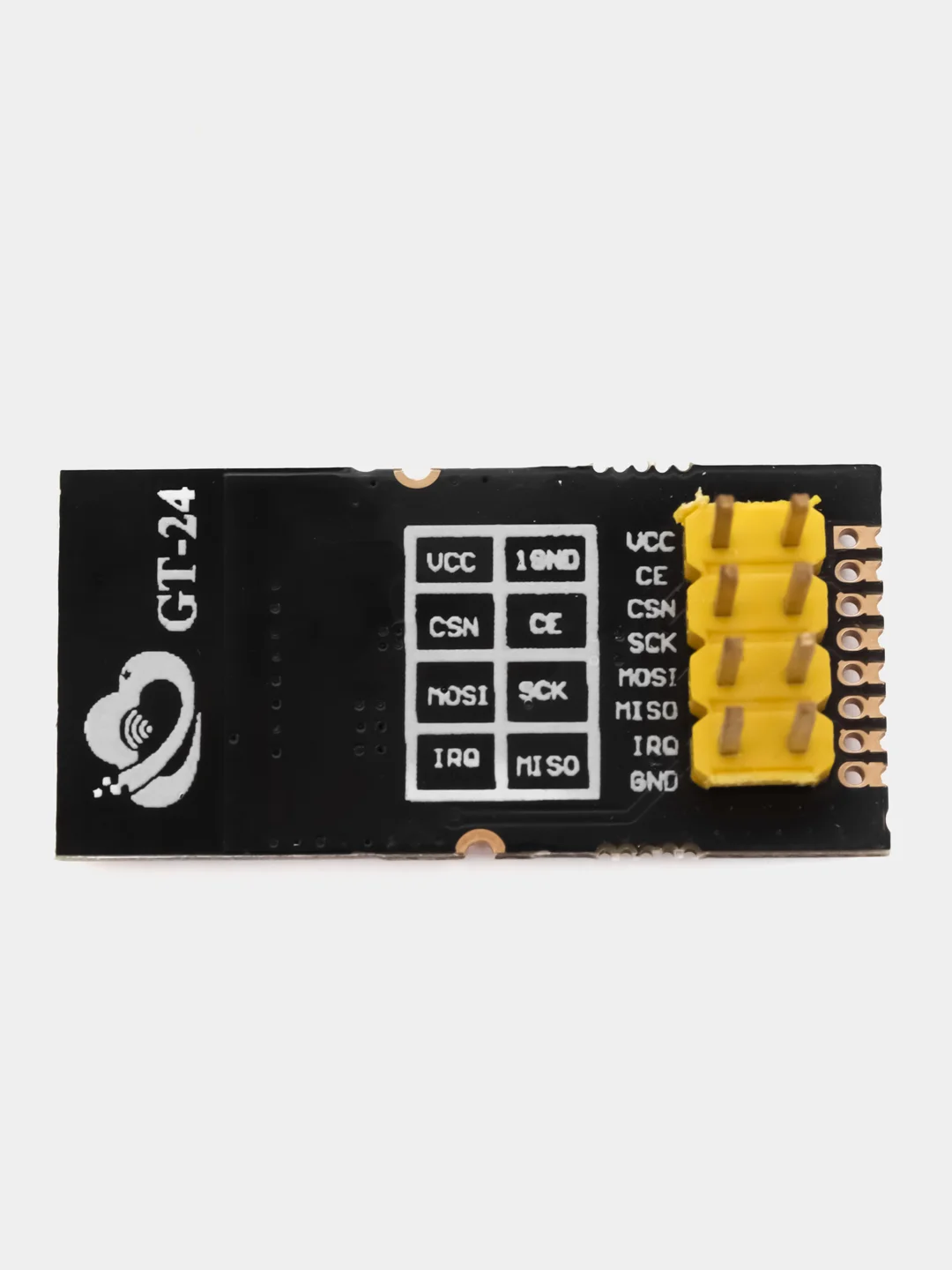

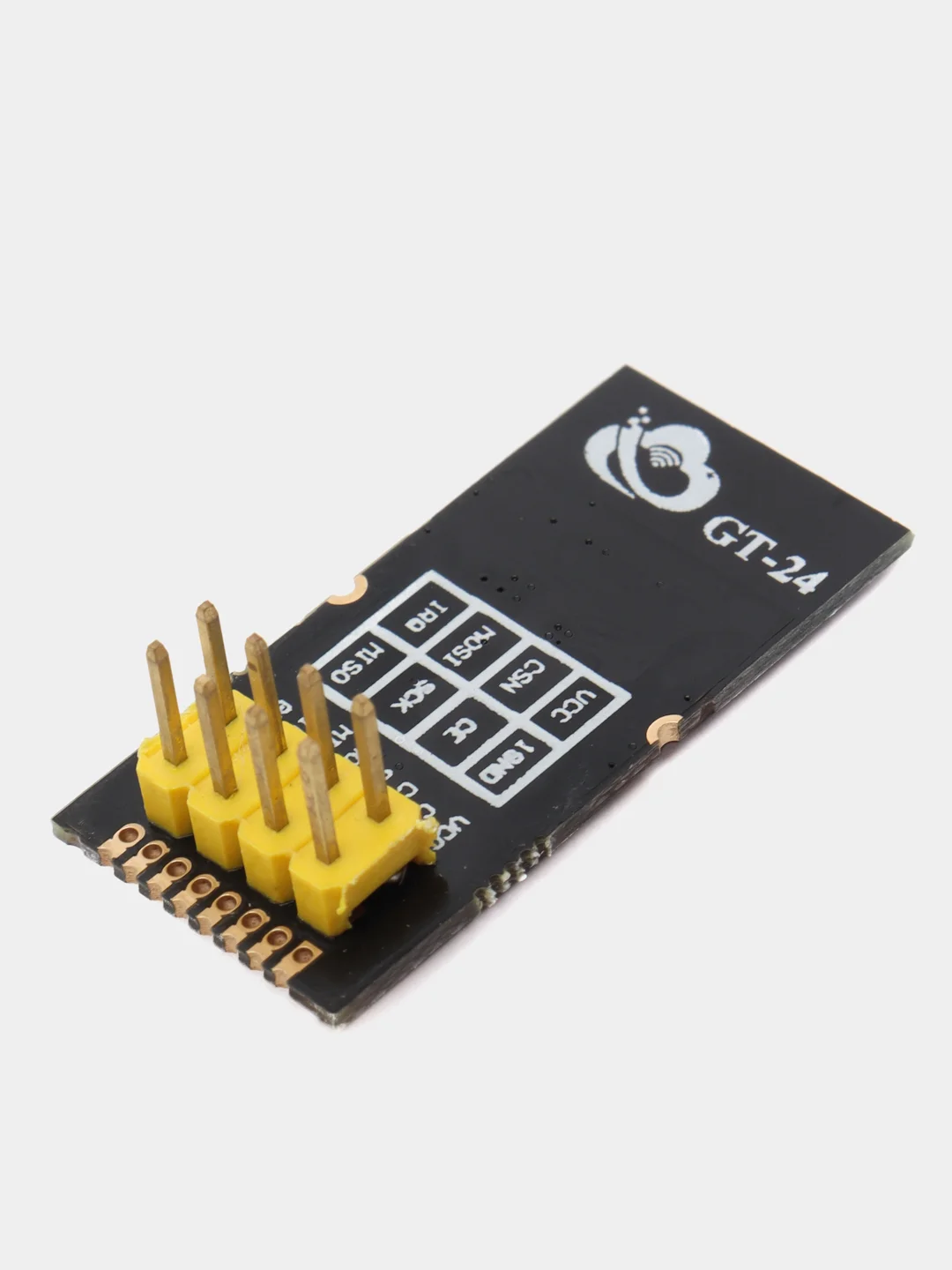

GT-24 - радио модуль на базе чипа NRF24L01 с интегрированной антенной, а также с подключаемой через U.FL разъем внешней антенной и радиусом действия до 1100 метров. Модуль работает на на разрешённом ISM (Industrial, Scientific, Medical) диапазоне радиочастот и разбит на 128 каналов, с шагом 1 МГц: от 2,400 ГГц до 2,527 ГГц. Модуль позволяет выбрать любой из 128 каналов для приёма и (или) передачи данных. На каждом канале можно сформировать сеть из 6 передатчиков и 1 приёмника. Совместим с другими модулями NRF.
Характеристики:
- Частотный диапазон: ISM (2,400 ... 2,527 ГГц)
- Количество поддерживаемых каналов: 128 (с шагом 1МГц)
- Модуляция: GFSK
- Расстояние между передатчиком и приёмником: до 1 км (в пределах прямой видимости)
- Скорость передачи данных: 0.25, 1, 2 Мб/с (указывается в скетче), на скорости 2 Мб/с используется два канала.
- Мощность передатчика: -18, -12, -6, 0 дБм (указывается в скетче)
- Чувствительность приемника: -82 дБм
- Коэффициент усиления антенны: 2 дБм
- Интерфейс: SPI
- Напряжение питания: 3,3 В (минимально допустимое 1,9 В)
- Потребляемый ток в режиме передачи данных: 11,3 мА (при максимальной мощности передачи 0 дБм)
- Потребляемый ток в режиме приёма данных: 12,3 мА (при максимальной скорости передачи 2 Мб/с)
- Потребляемый ток в режиме энергосбережения: 0.33 мА
- Рабочая температура: -40 - +85 °C
- Габариты: 30.3 х 14.5 мм
