Описание
- Самостоятельная подсветка: Не требуется внешняя подсветка, поскольку дисплей обеспечивает собственное излучение.
- Разрешение: 128x64 пикселя, обеспечивающее четкое и детальное отображение.
- Широкий угол обзора: Угол обзора более 160 градусов, обеспечивающий отличную видимость из различных ракурсов.
- Поддержка множества микросхем управления: Полная совместимость с различными микросхемами, включая Arduino, 51 series, MSP430 series, STM32, CSR-чипы и другие.
- Низкое энергопотребление: Энергопотребление всего 0,08 Вт при полноэкранной подсветке и 0,06 Вт при отображении обычных китайских символов, что значительно ниже, чем у TFT, LCD и других технологий.
- Широкая поддержка напряжения: Прямая поддержка напряжения от 3 В до 5 В постоянного тока, без необходимости в модификациях.
- Рабочая температура: Работает в широком диапазоне температур от -40 °C до 70 °C, обеспечивая стабильную работу в различных условиях.
- Компактные размеры: Модуль компактен (27,3 мм x 27,8 мм x 3,7 мм), что обеспечивает удобство установки в различных устройствах.
- Эффективное использование портов I/O: В режиме связи SPI или IIC можно управлять до 4 портами ввода-вывода, минимизируя занимаемое пространство портов.
- Чип драйвера: Встроенный чип драйвера SSD1306 для эффективного управления дисплеем.
- Отсутствие библиотеки шрифтов: Отсутствие жестко закрепленной библиотеки шрифтов, что позволяет использовать программное обеспечение для извлечения отображаемых слов.

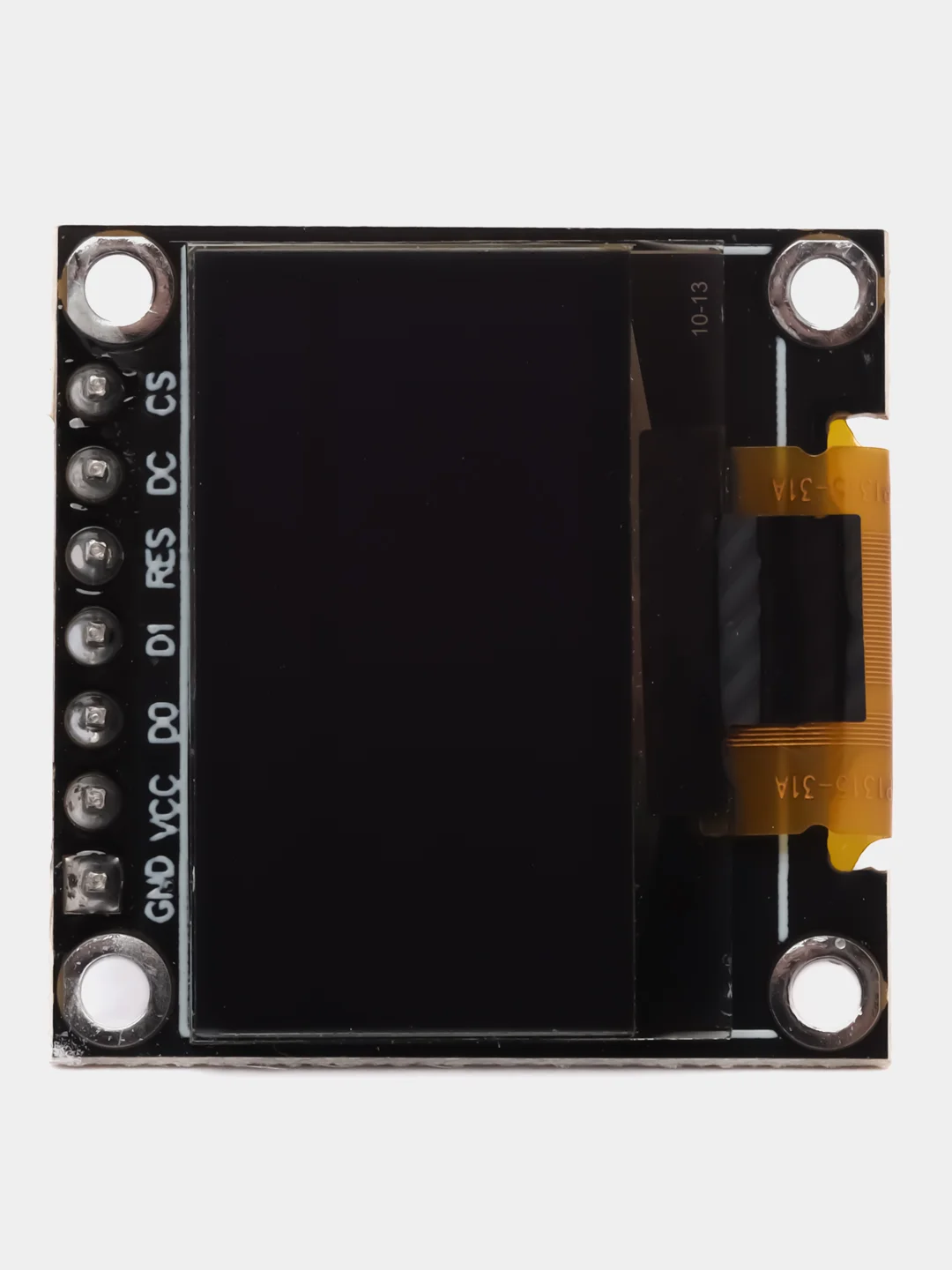

PINOUT:
- GND (Заземление питания): Отрицательная точка питания, соединяется с землей для обеспечения электрической стабильности.
- VCC (Положительная мощность 3,3-5 В): Положительная точка питания, подключается к источнику постоянного тока от 3,3 В до 5 В.
- D0 (Линия синхронизации SPI для интерфейса SPI, Линия синхронизации IC для интерфейса IC): Линия передачи данных, используемая для синхронизации данных между устройствами в режиме SPI или IC.
- D1 (Линия данных SPI для интерфейса SPI, Линия данных IIC для интерфейса IC): Линия передачи данных, используемая для отправки данных между устройствами в режиме SPI или IC.
- RES (Сброс OLED, OLED необходимо сбросить после включения): Линия сброса, используется для перезагрузки OLED после включения.
- DC (Штырь выбора данных/команды SPI, Используется для установки адреса IC для интерфейса IC): Линия, определяющая, будут передаваться данные или команды в режиме SPI. В режиме IC, используется для установки адреса IC.
- CS (Выбор микросхемы OLEDSPI, Эффективный нижний уровень, должен быть заземлен, если не требуется): Линия выбора микросхемы, используемая для активации или деактивации микросхемы в режиме SPI. Заземляется, если не требуется активация.
