Описание

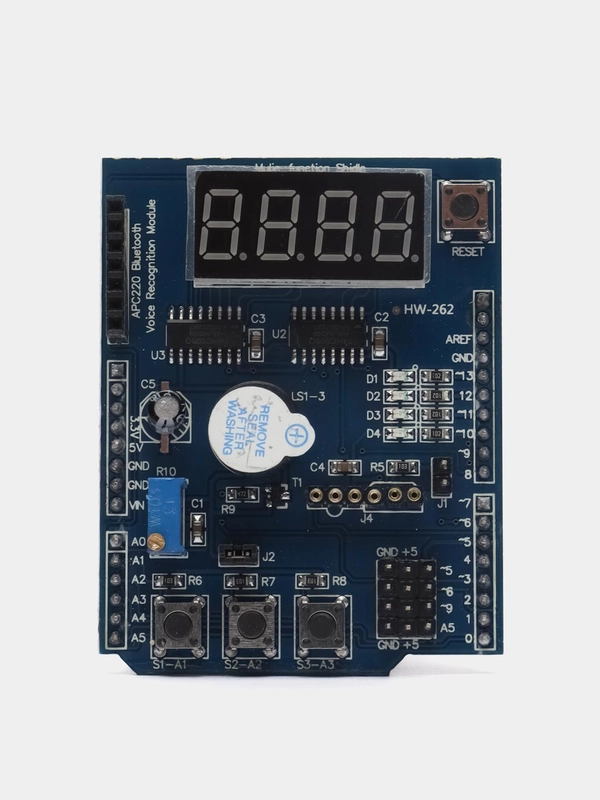

Многофункциональная плата расширения для контроллера Arduino, идеально подходит для обучения основ работы контроллера. На плату установлено множество датчиков и модулей, которые уже подключены к выходам сразу после установки платы, что значительно упрощает работу с ними.
Характеристики:
- 4 светодиода: D10, D11, D12, D13
- 3 тактовые кнопки: A1, A2, A3
- Потенциометр (10 kOм): A0
- 4-разрядный 7-семисегментный LED индикатор на 2-х сдвиговых регистрах 74HC595: Latch 4, Clock 7, Data 8
- Звуковой излучатель (Зуммер): D3 (digital On/Off)
- Разъем для подключения инфракрасного датчика: D2
- Разъем для подключения аналогово LM35 и цифрового DS18B20 датчиков температур: A4 (Джампер J1 подключает или отключает резистор 10 кОм для правильной работы этих датчиков)
- Разъем APC220 для подключения модулей (Bluetooth, голосового модуля и др.): GND, +5v, D0, D1 (rx/tx)
- Свободные пины с ШИМ (pwm): D5, D6, D9, A5
- Кнопка Сброс (Reset)
- Размеры: 69 х 53,5 мм
- Напряжение питания: 5 В
