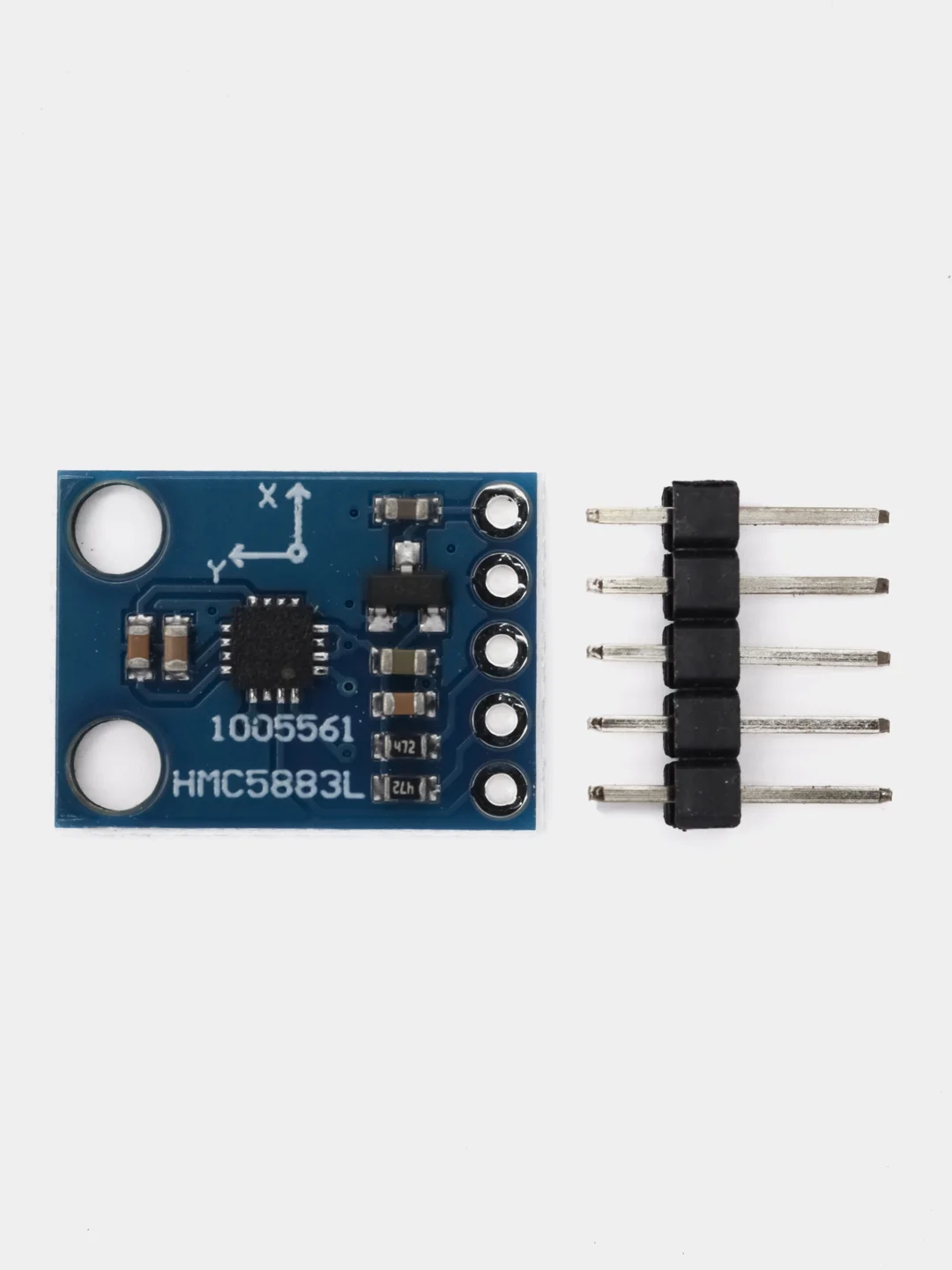

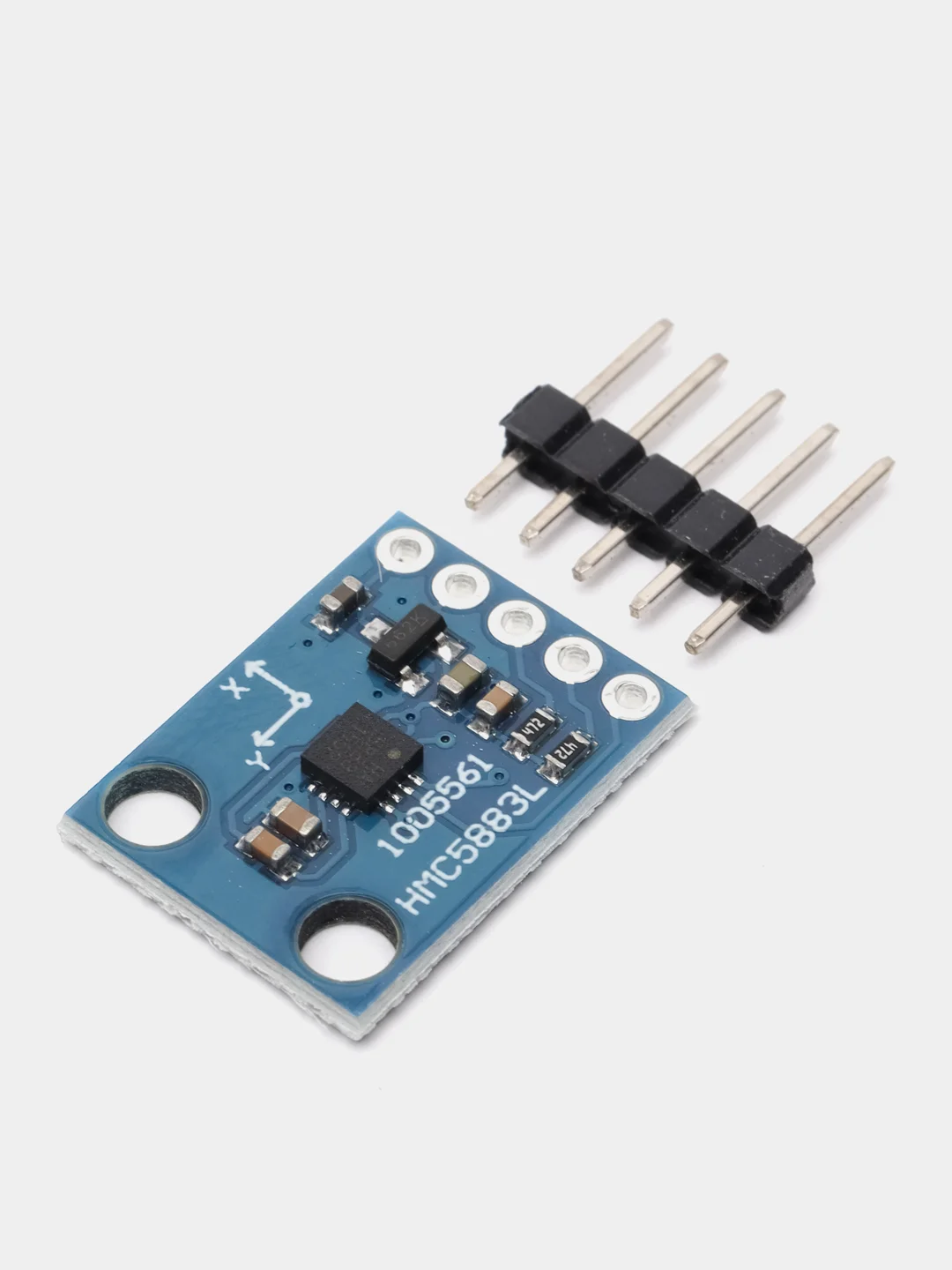

Трехосевой компас HMC5883, GY-273
1.00
(1 оценок)
Более 10 заказов
3-осевой компас QMC5883L — облегчает ориентирование на местности путём указания на магнитный полюс Земли.
Датчик GY-273 разработан на основе чипа QMC5883L.
- Трехосевой магнито-резистивные датчики.
- Широкодиапазонное рабочее напряжение (от 3 В до 5 В).
- Энергопотребление (100 мкA).
- Точность 1 ° до 2 ° градусов.
- Интерфейс I2C со стандартным и быстрым режимами.
- Широкий диапазон магнитного поля.
Описание
Характеристика:
- Питание: 3 - 5В;
- Потребление тока: 100 мкА;
- Интерфейс: I2C;
- Диапазон рабочих температур: от -40 ° C до + 85 °С;
- Габариты: 18,5 мм × 13,5 мм × 1,1 мм;

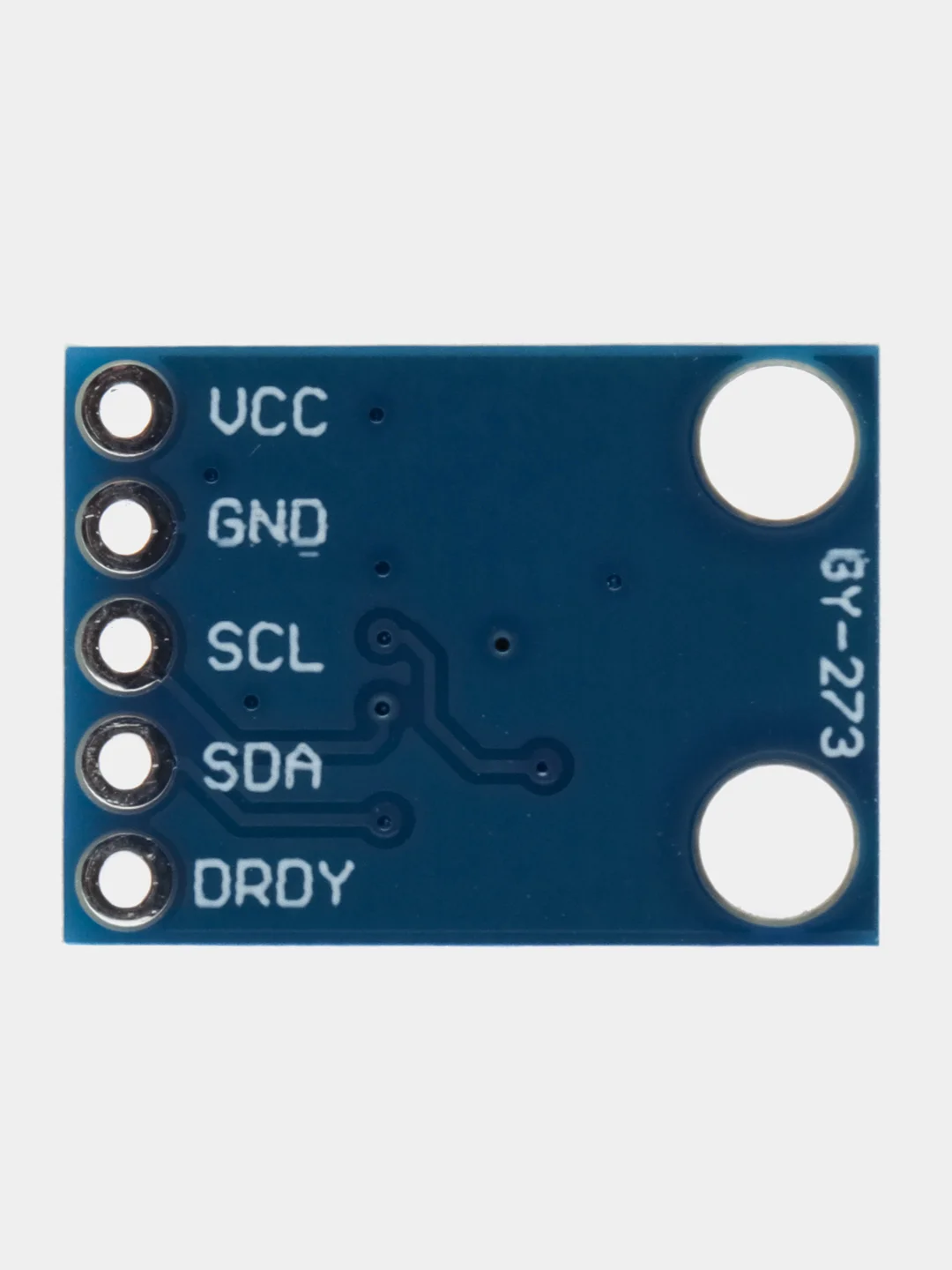

Подключение
- Выводы SDA и SCL модуля подключаются к аппаратной шине I2C Arduino.
- Выводы GND, VDD являются выводами питания (вывод VDD - питание модуля +3,3 В или 5 В)
- Выводы DRDY используется для прерывания, сигнализирует о готовности данных.
