Описание

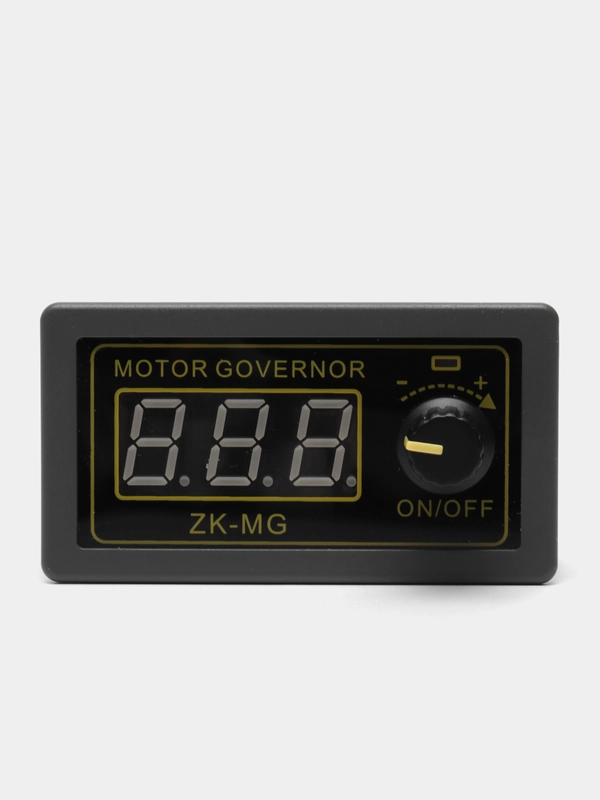

ШИМ регулятор для изменения величины входной мощности от 0 до 100%. Рабочее напряжение прибора от 6В до 30В DC. Встроенная защита ограничивает превышение рабочего тока. Удобная регулировочная ручка-энкодер для ШИМ регулирования. На модуле расположен светодиодный индикатор работы.
Управление двигателем постоянного тока оптимально организовать с помощью ШИМ регулятора. Например, если у нас есть двигатель постоянного тока на 12 Вольт, то мы можем регулировать обороты двигателя изменяя напряжение питания. Изменяя напряжение от 0 до 12 Вольт будут изменятся обороты двигателя от нуля до максимальных.
Особенности модуля ZK-MG:
- Подстройка рабочей частоты ШИМ в диапазоне от 1 до 99 кГц. По умолчанию выставлено 20 кГц.
- Возможность подключения дополнительной кнопки Старт/Стоп.
- Возможность установить верхний и нижний пределы рабочего цикла.
Управление прибором.

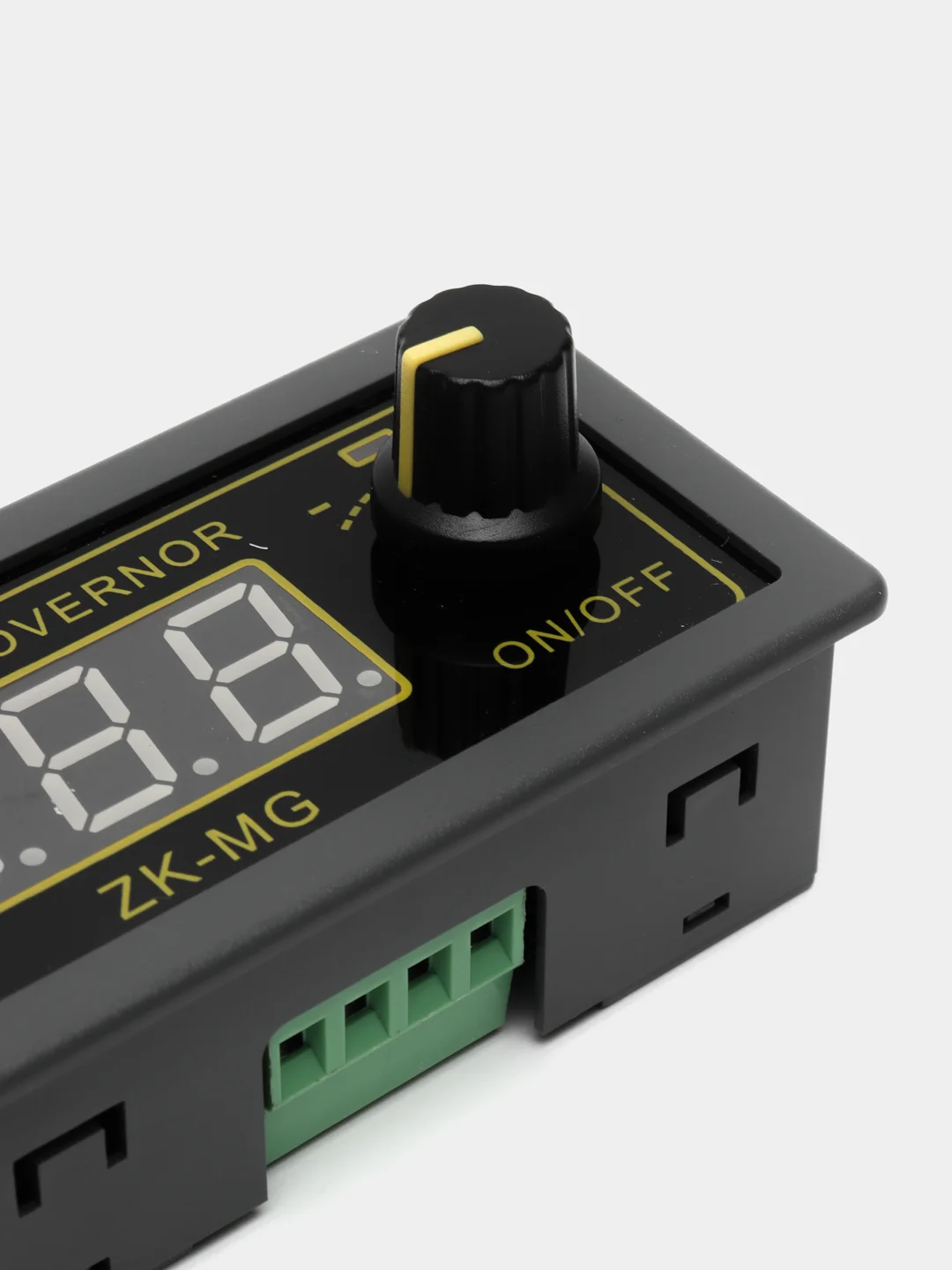

Краткое нажатие на энкодер “крутилку”: запуск и остановка двигателя.
Длительное нажатие на “крутилку”: вход в настройки прибора. Доступны следующие установки (выбор нужного параметра кратким нажатием):
- выбор нижнего предела рабочего цикла “L”+ 2 цифры
- выбор верхнего предела рабочего цикла “H”+ 2 цифры или 100
- выбор рабочей частоты “F” +2 цифры
Вращение против часовой стрелки: уменьшение соответствующей настройки, вращение по часовой стрелке: увеличение соответствующей настройки.
Длительное нажатие на “крутилку”: сохранение параметров и выход из настроек.

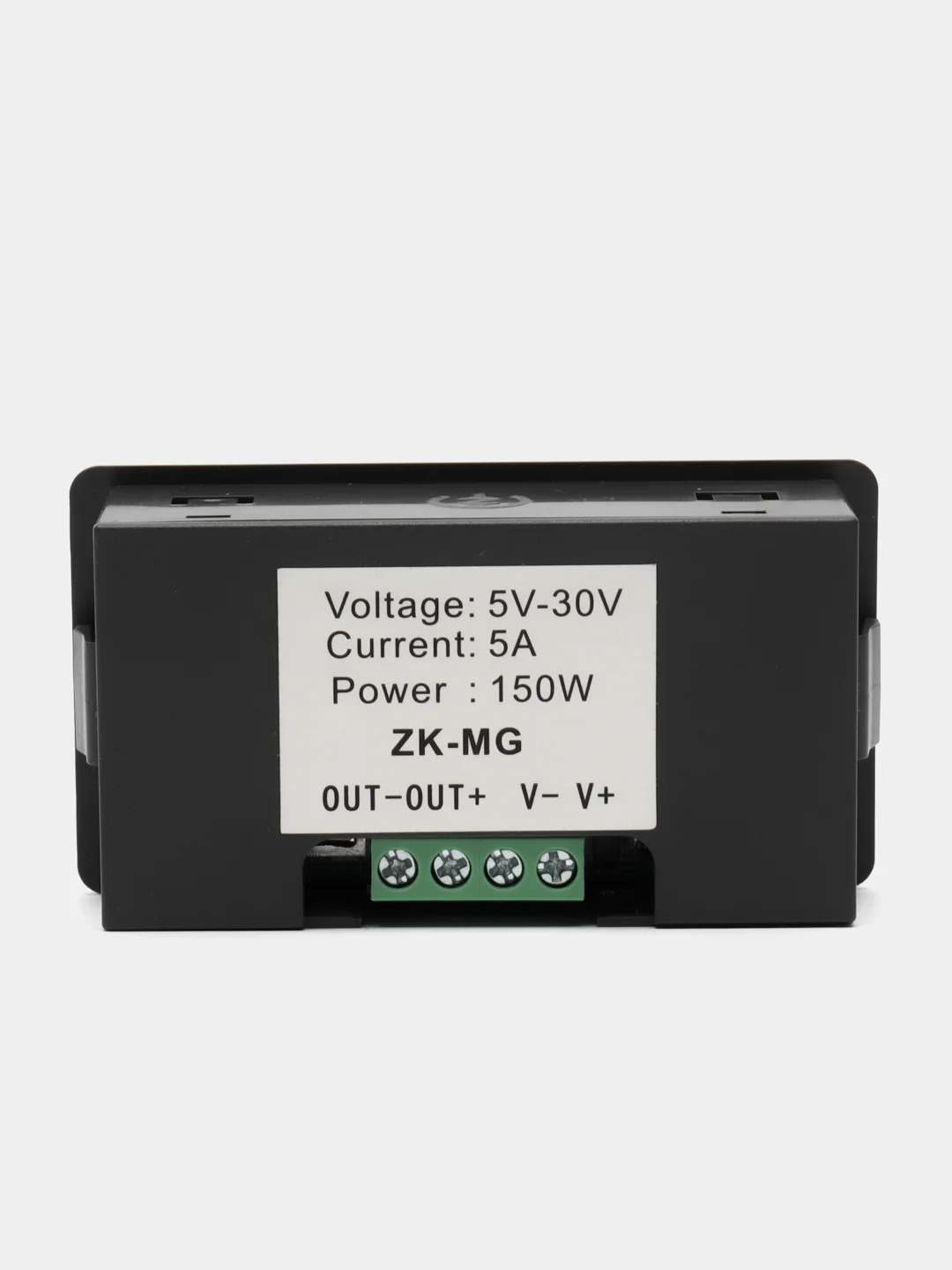

Характеристика:
- Входное напряжение питания: 6 В ~ 30 В постоянного тока
- Максимальный выходной ток: 15А (непрерывный 5A)
- Диапазон регулирования: от 0% до 100%, шаг 1%
- Частота ШИМ (регулируется): 1кГц ~ 99кГЦ, шаг 1кГц. По умолчанию 20кГц.
- Размеры: 79*43*26 мм
- Размер отверстия для установки: 76,5*39,3 мм
