Описание

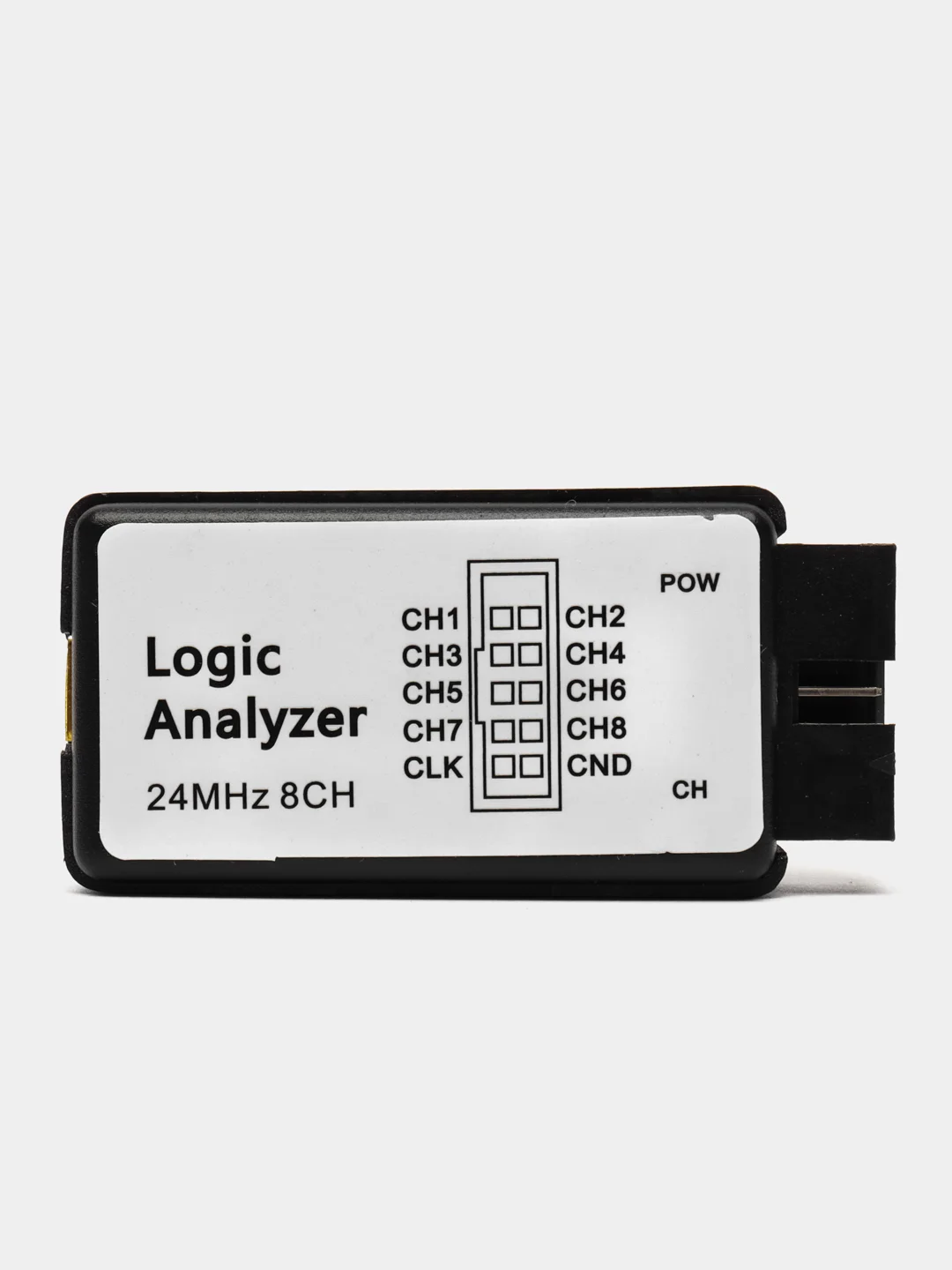

Логический анализатор 24M 8ch с буферизацией поддержка 1.1.16 - это радиоизмерительный прибор, применяемый для быстрой отладки и проверки цифровых электронных схем. Он следит за изменением сигналов во времени и записывает их для последующего анализа в программе. Прибор, 8 - ю каналами, обладает максимальной частотой дискретизации 24 МГц и способен хранить до 10 Г оцифрованных данных. Поддерживает 5.3 В и 3.2 В логические уровни, настройку частоты дискретизации и числа каналов. Компактный и удобный, логический анализатор Saleae Logic8 analyzer имеет очень понятный и дружественный пользовательский интерфейс.
Характеристика:
- Количество каналов 8
- Максимальная частота дискретизации 24 МГц
- Полоса пропускания 24 Мбит / с
- Глубина выборки 1 Гб
- Диапазон входного напряжения 0 - 5 В
- Низкий уровень на входе < 1,4 В
- Высокий уровень на входе > 1,4 В
- Входное сопротивление 1 МОм
- Емкость 10 пФ
- Пороговое напряжение 5 В, 3.3 В, 2.5 В, 2.0 В, 1.8 В
- Анализ протоколов I2C, SPI, UART, SMBus, CAN, Parallel, Custom, Async, 1-Wire, PS/2
- Интерфейс USB 2.0
- Поддержка программного обеспечения Windows XP, VISTA, 7, 8 (32, 64 бита)
- ESD защита есть
- Габариты 50 х 28 х 14 мм
- Вес нетто 50 г
