Описание
Описание MAX4466
Используйте датчик звука на базе электретного микрофона с усилителем MAX4466 в устройствах, где нужно анализировать внешнее звучание или шум. Модуль идеально подойдет для создания простого диктофона, графического эквалайзера, цветомузыкальной установки, сигнализации и других звуковых устройств.
Подробности
Сенсор звука состоит из чувствительного электретного микрофона и регулируемого операционного усилителя (ОУ) на микросхеме MAX4466. Для подстройки коэффициента усиления на обратной стороне печатной платы находится потенциометр под регулировку отвёрткой.

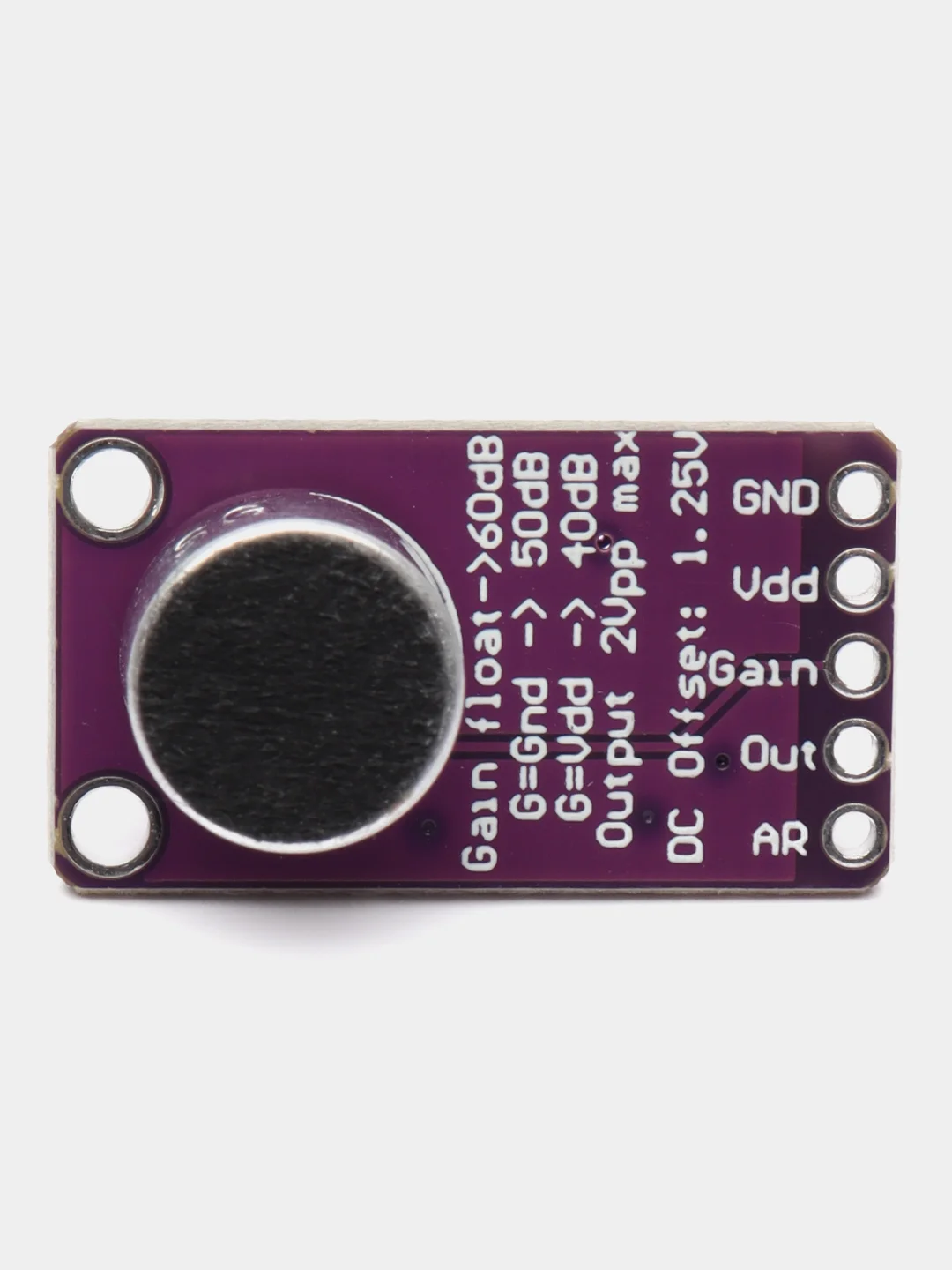

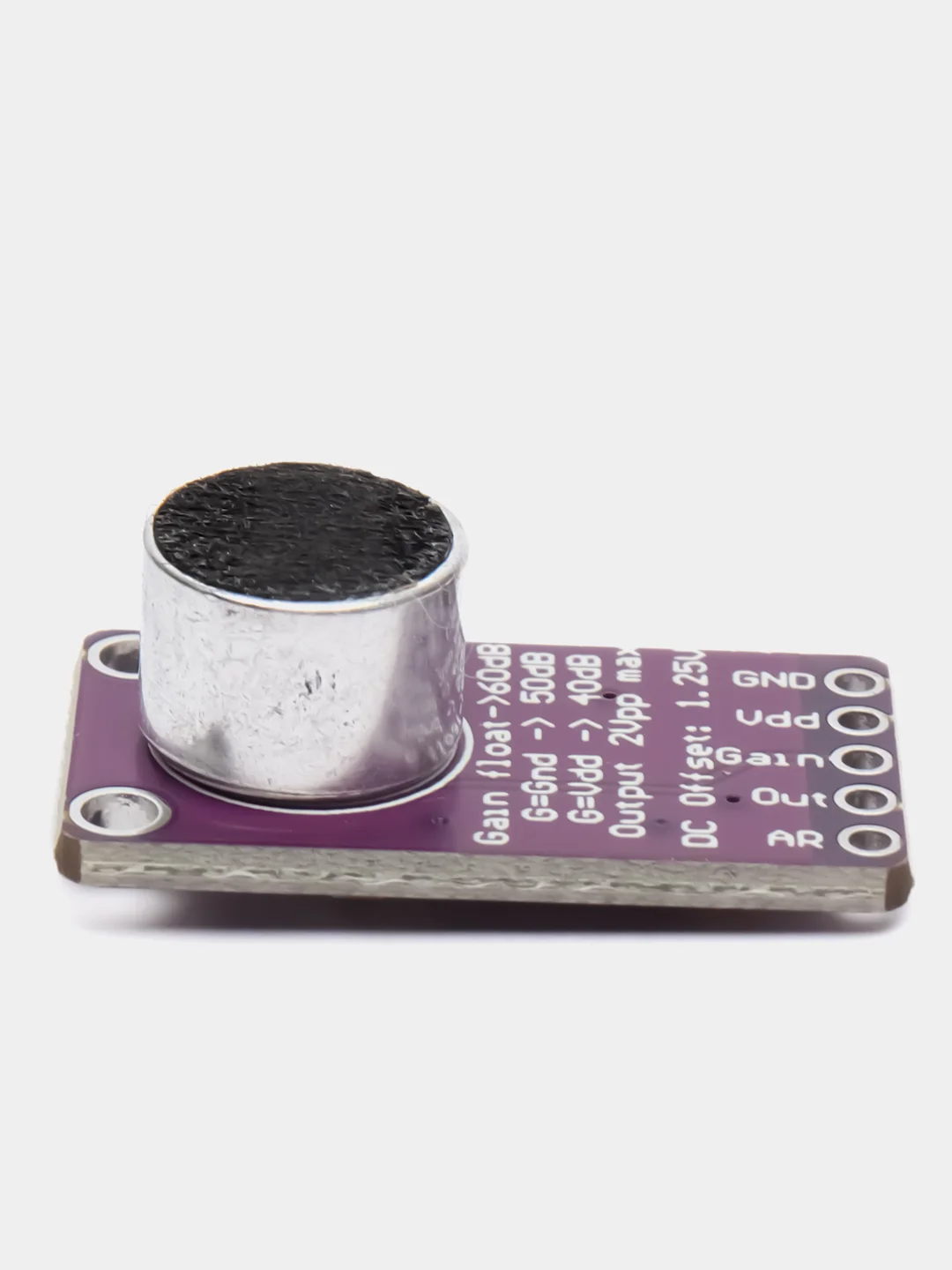

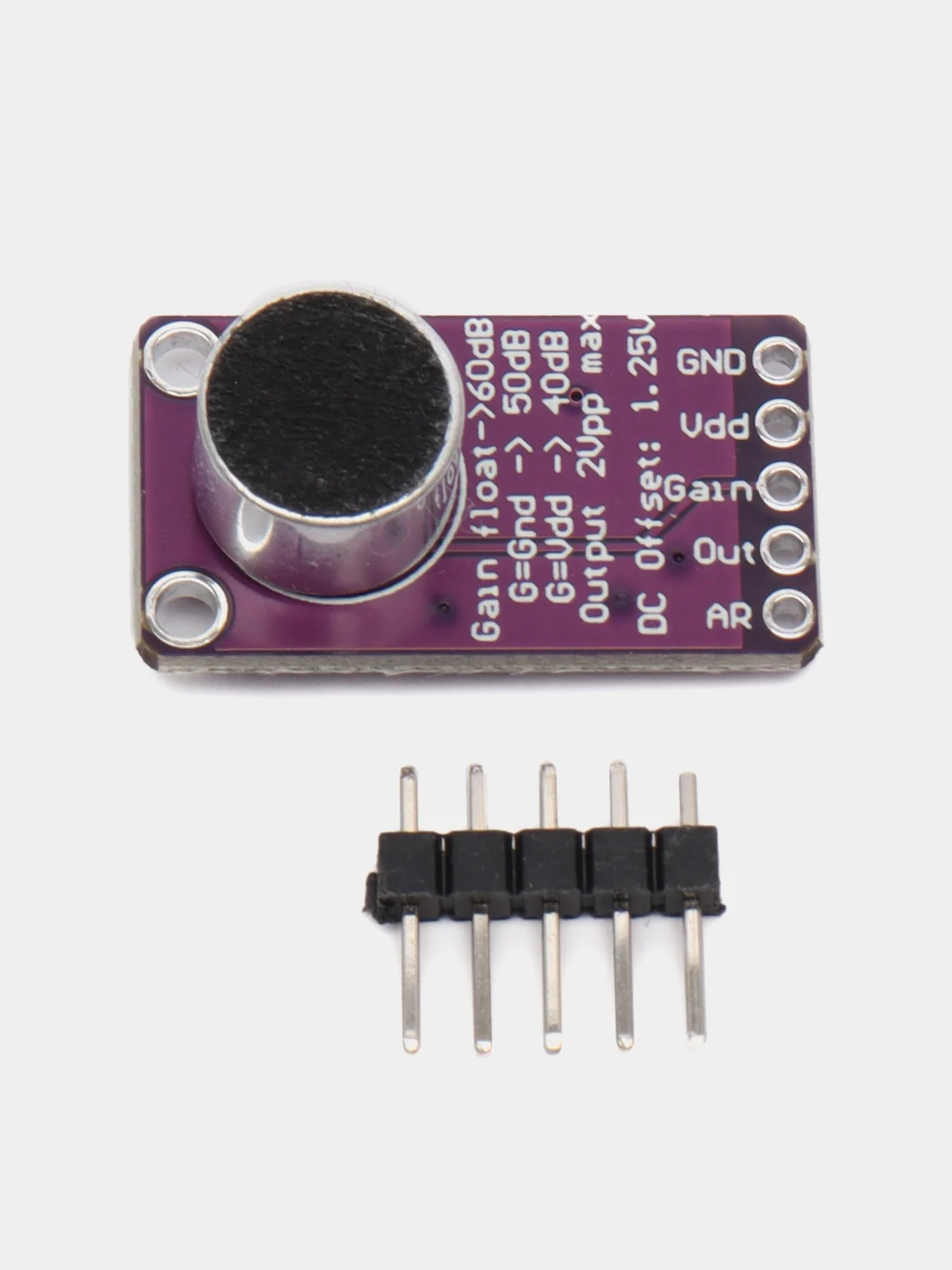

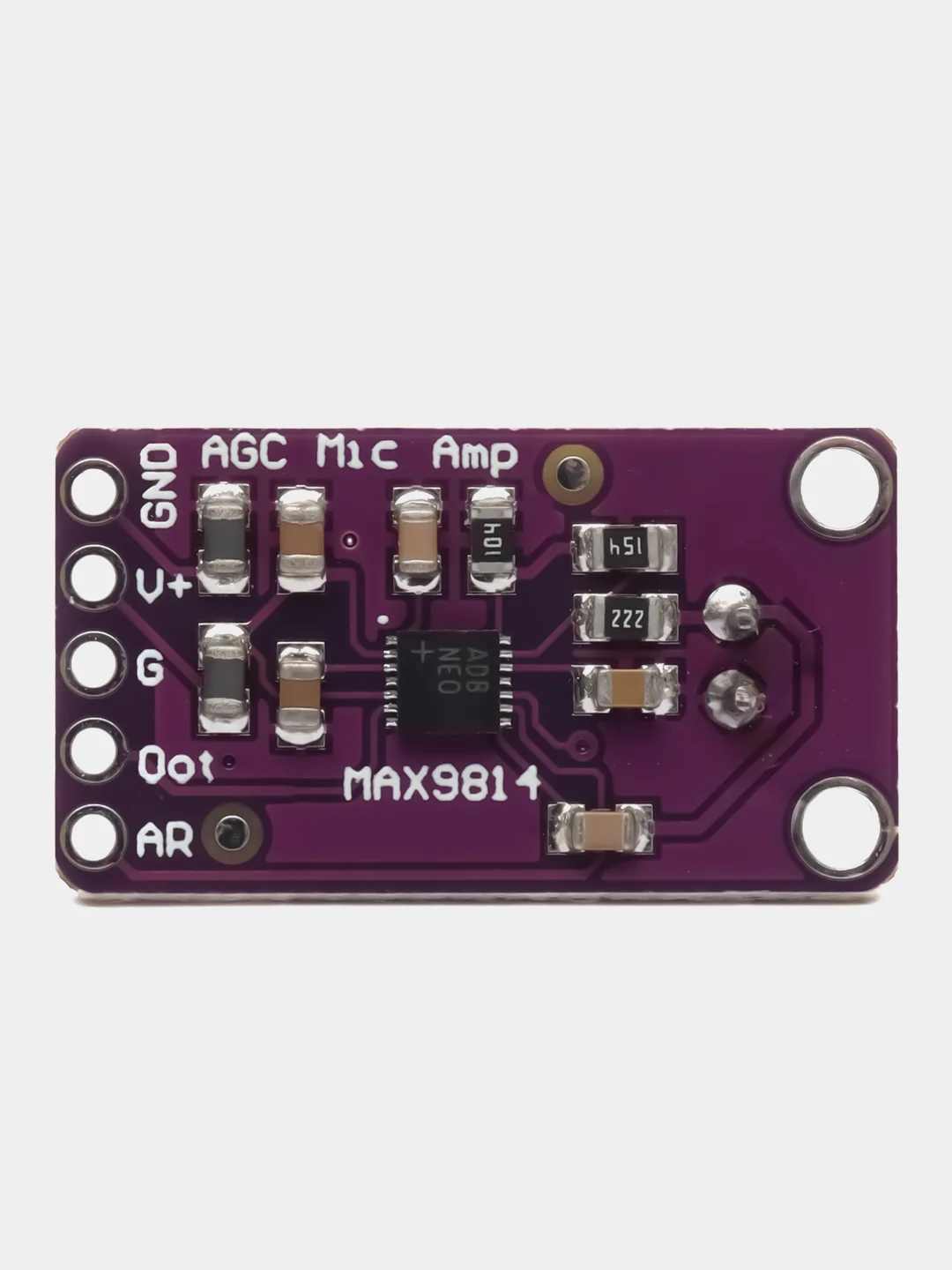

Описание МАХ9814
МАХ9814 микрофонный модуль — это устройство, которое состоит из электретного микрофона и малошумящего микрофонного усилителя с автоматической регулировкой усиления (АРУ). Коэффициент усиления arduino микрофона можно настроить при помощи входа GAIN. Если оставить вход не подключенным, то активируется максимальное усиление 60 дБ. При подключении к входу сигнала GND, получим усиление 50 дБ. И минимальное усиление в 40 дБ можно получить, подав на вход Gain напряжение питания. Также можно отрегулировать соотношение Attack/Release - время срабатывания/время восстановления АРУ. Подключив пин AR к VDD получим соотношение 1:2000ms. Оставив вывод открытым, получим 1:4000ms. Подключив вход на GND, получим минимальное время спада 1:500ms. Время запуска АРУ не изменяется и всегда в пределах 30 мс.
Характеристики микрофона:
- Интегральная микросхема MAX9814
- Частотный диапазон 20 - 20000 кГц
- Автоматическая регулировка усиления АРУ
- Три настраиваемых коэффициента усиления 40 дБ, 50 дБ, 60 дБ
- Три настраиваемых соотношения нарастание: спад 1:500, 1:2000, 1:4000
- Коэффициент гармоник 0.04%
- Плотность шума 30 нв
- Интегрированный малошумящий источник опорного напряжения ИОН 2 В
- Напряжение питания 2,6 .. 5,5 В
- Режим низкого энергопотребления. Да
- Допустимая температура -40°C .. +85°C
- Размеры14,5 x 25 x 8
